OPEL ASTRA J 2016 Omaniku käsiraamat (in Estonian)

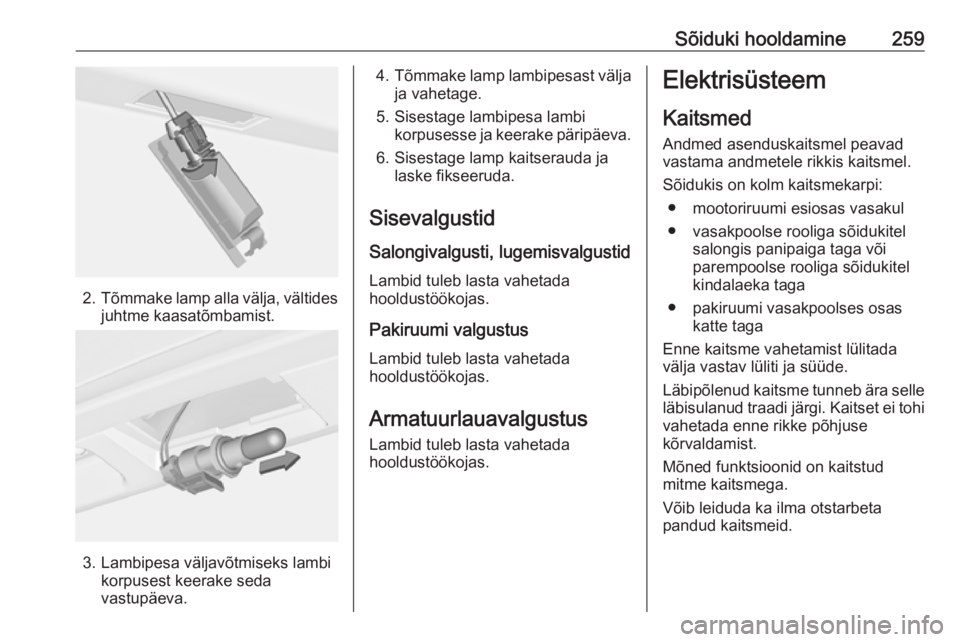

Sõiduki hooldamine259
2.Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Sisevalgustid Salongivalgusti, lugemisvalgustidLambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

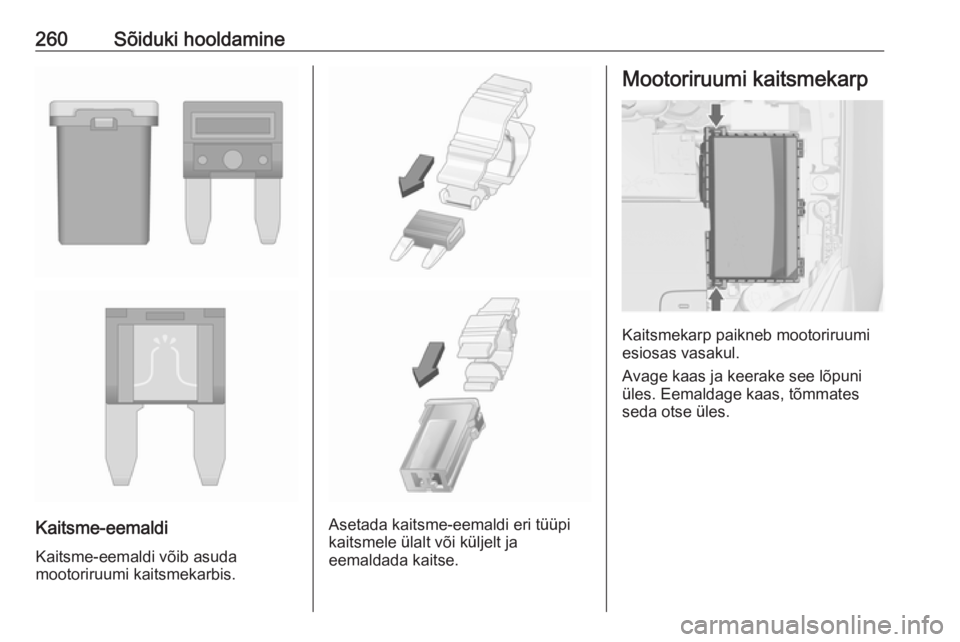

260Sõiduki hooldamine
Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

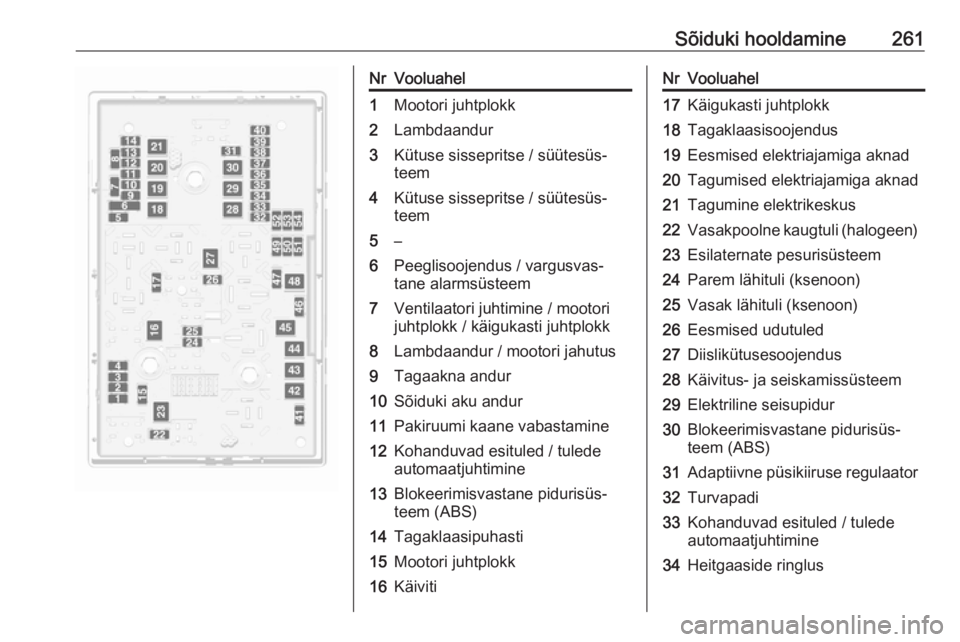

Sõiduki hooldamine261NrVooluahel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse / süütesüs‐
teem4Kütuse sissepritse / süütesüs‐
teem5–6Peeglisoojendus / vargusvas‐
tane alarmsüsteem7Ventilaatori juhtimine / mootori
juhtplokk / käigukasti juhtplokk8Lambdaandur / mootori jahutus9Tagaakna andur10Sõiduki aku andur11Pakiruumi kaane vabastamine12Kohanduvad esituled / tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasipuhasti15Mootori juhtplokk16KäivitiNrVooluahel17Käigukasti juhtplokk18Tagaklaasisoojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrikeskus22Vasakpoolne kaugtuli (halogeen)23Esilaternate pesurisüsteem24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Käivitus- ja seiskamissüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32Turvapadi33Kohanduvad esituled / tulede
automaatjuhtimine34Heitgaaside ringlus

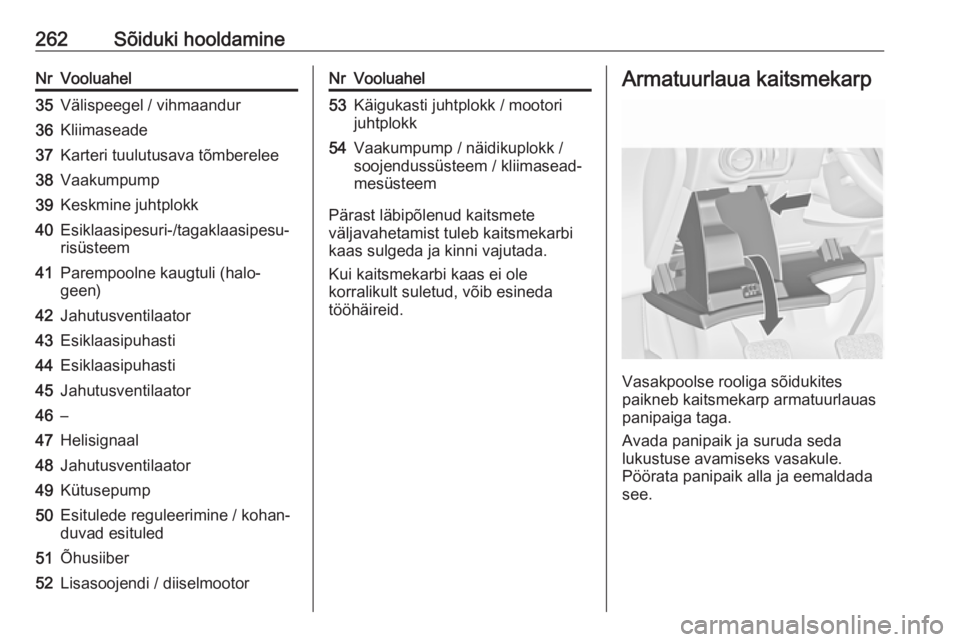

262Sõiduki hooldamineNrVooluahel35Välispeegel / vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskmine juhtplokk40Esiklaasipesuri-/tagaklaasipesu‐
risüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Esiklaasipuhasti44Esiklaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine / kohan‐
duvad esituled51Õhusiiber52Lisasoojendi / diiselmootorNrVooluahel53Käigukasti juhtplokk / mootori
juhtplokk54Vaakumpump / näidikuplokk /
soojendussüsteem / kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.

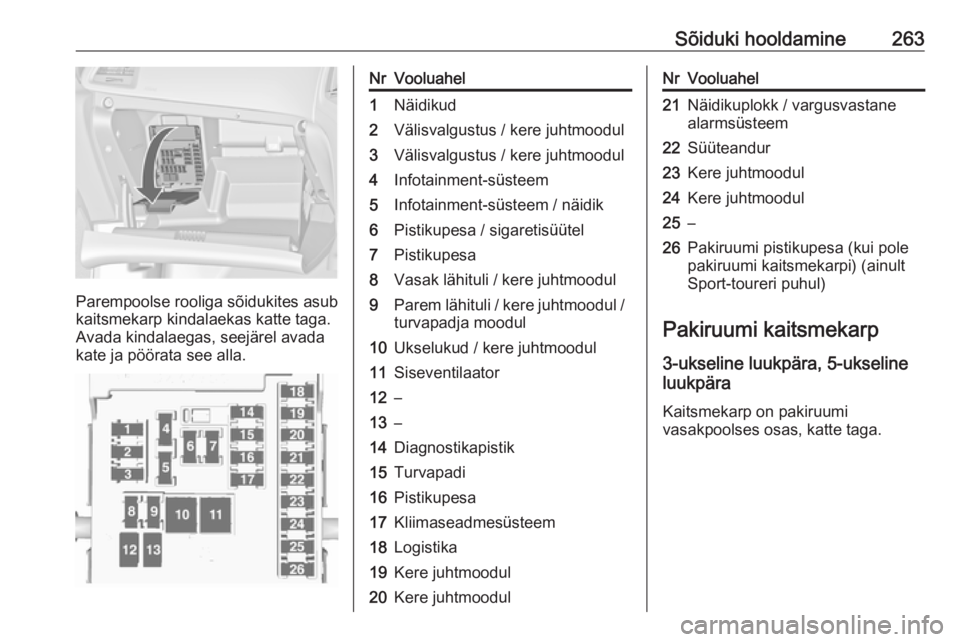

Sõiduki hooldamine263
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada
kate ja pöörata see alla.
NrVooluahel1Näidikud2Välisvalgustus / kere juhtmoodul3Välisvalgustus / kere juhtmoodul4Infotainment-süsteem5Infotainment-süsteem / näidik6Pistikupesa / sigaretisüütel7Pistikupesa8Vasak lähituli / kere juhtmoodul9Parem lähituli / kere juhtmoodul / turvapadja moodul10Ukselukud / kere juhtmoodul11Siseventilaator12–13–14Diagnostikapistik15Turvapadi16Pistikupesa17Kliimaseadmesüsteem18Logistika19Kere juhtmoodul20Kere juhtmoodulNrVooluahel21Näidikuplokk / vargusvastane
alarmsüsteem22Süüteandur23Kere juhtmoodul24Kere juhtmoodul25–26Pakiruumi pistikupesa (kui pole
pakiruumi kaitsmekarpi) (ainult
Sport-toureri puhul)
Pakiruumi kaitsmekarp
3-ukseline luukpära, 5-ukseline
luukpära
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.

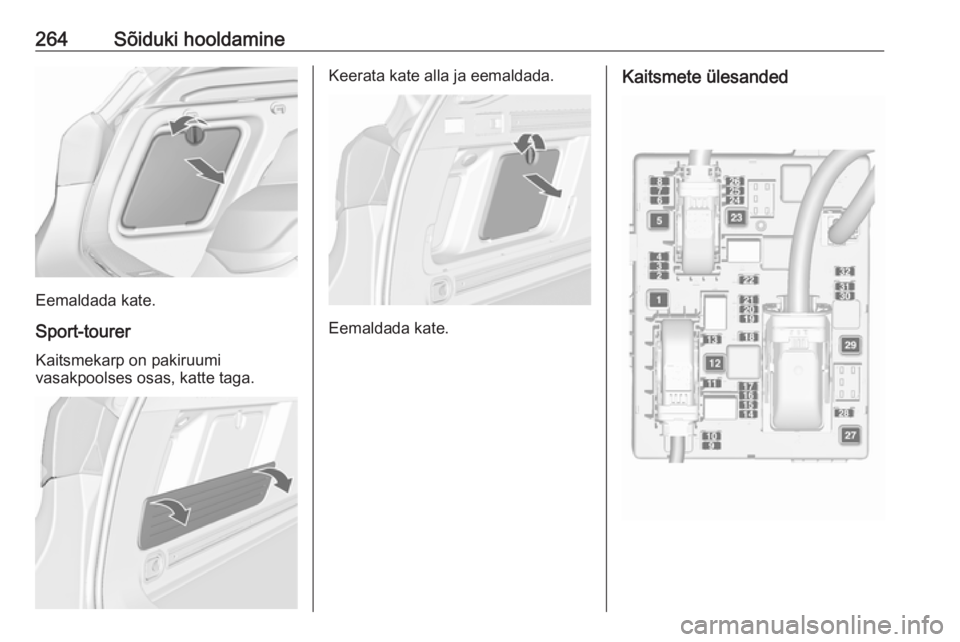

264Sõiduki hooldamine
Eemaldada kate.
Sport-tourer Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Keerata kate alla ja eemaldada.
Eemaldada kate.
Kaitsmete ülesanded

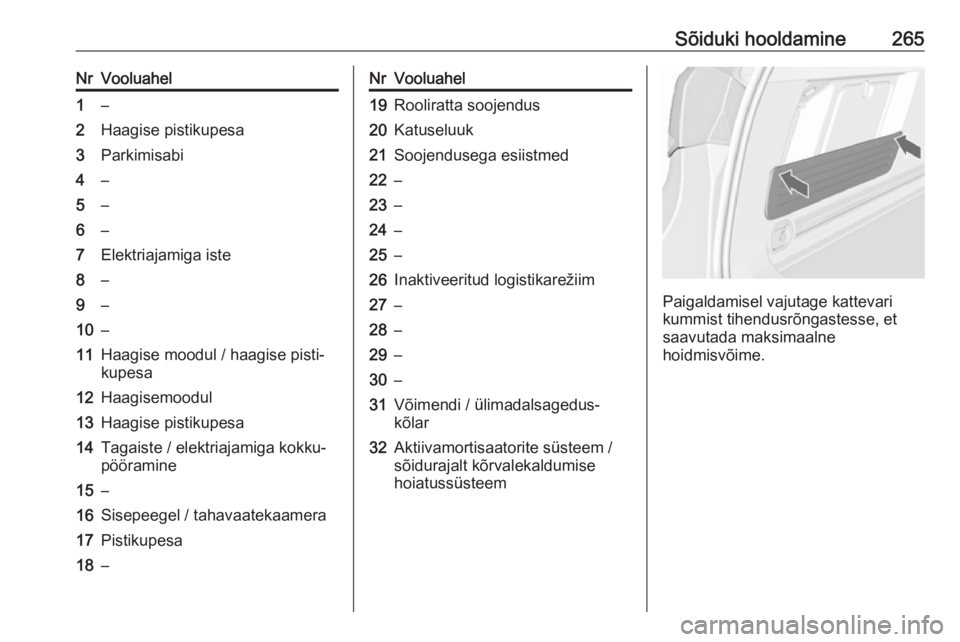

Sõiduki hooldamine265NrVooluahel1–2Haagise pistikupesa3Parkimisabi4–5–6–7Elektriajamiga iste8–9–10–11Haagise moodul / haagise pisti‐
kupesa12Haagisemoodul13Haagise pistikupesa14Tagaiste / elektriajamiga kokku‐
pööramine15–16Sisepeegel / tahavaatekaamera17Pistikupesa18–NrVooluahel19Rooliratta soojendus20Katuseluuk21Soojendusega esiistmed22–23–24–25–26Inaktiveeritud logistikarežiim27–28–29–30–31Võimendi / ülimadalsagedus‐
kõlar32Aktiivamortisaatorite süsteem / sõidurajalt kõrvalekaldumise
hoiatussüsteem
Paigaldamisel vajutage kattevari
kummist tihendusrõngastesse, et
saavutada maksimaalne
hoidmisvõime.

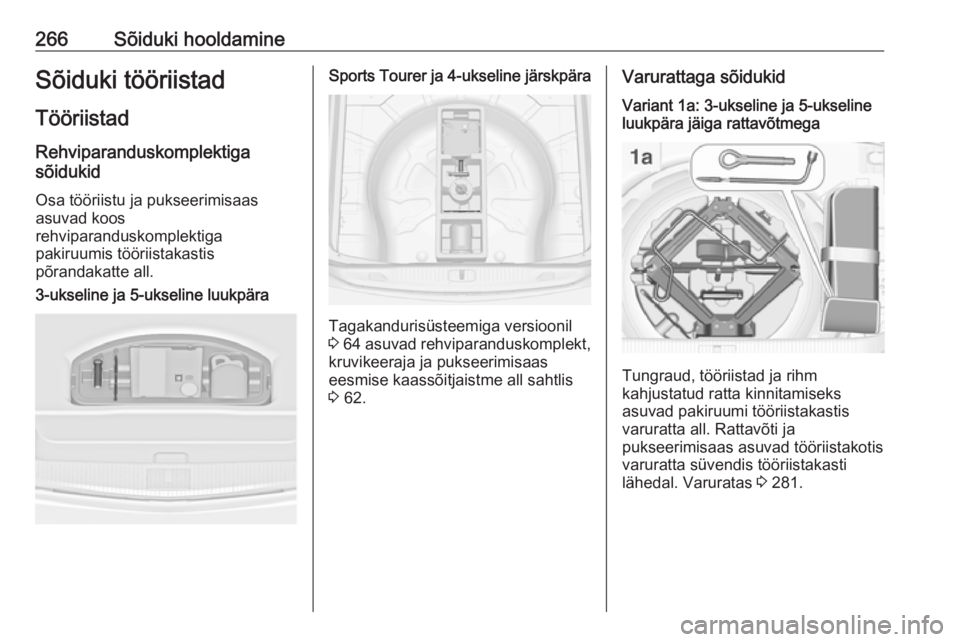

266Sõiduki hooldamineSõiduki tööriistadTööriistad
Rehviparanduskomplektiga
sõidukid
Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all.3-ukseline ja 5-ukseline luukpäraSports Tourer ja 4-ukseline järskpära
Tagakandurisüsteemiga versioonil
3 64 asuvad rehviparanduskomplekt,
kruvikeeraja ja pukseerimisaas
eesmise kaassõitjaistme all sahtlis
3 62.
Varurattaga sõidukidVariant 1a: 3-ukseline ja 5-ukseline
luukpära jäiga rattavõtmega
Tungraud, tööriistad ja rihm
kahjustatud ratta kinnitamiseks
asuvad pakiruumi tööriistakastis
varuratta all. Rattavõti ja
pukseerimisaas asuvad tööriistakotis
varuratta süvendis tööriistakasti
lähedal. Varuratas 3 281.

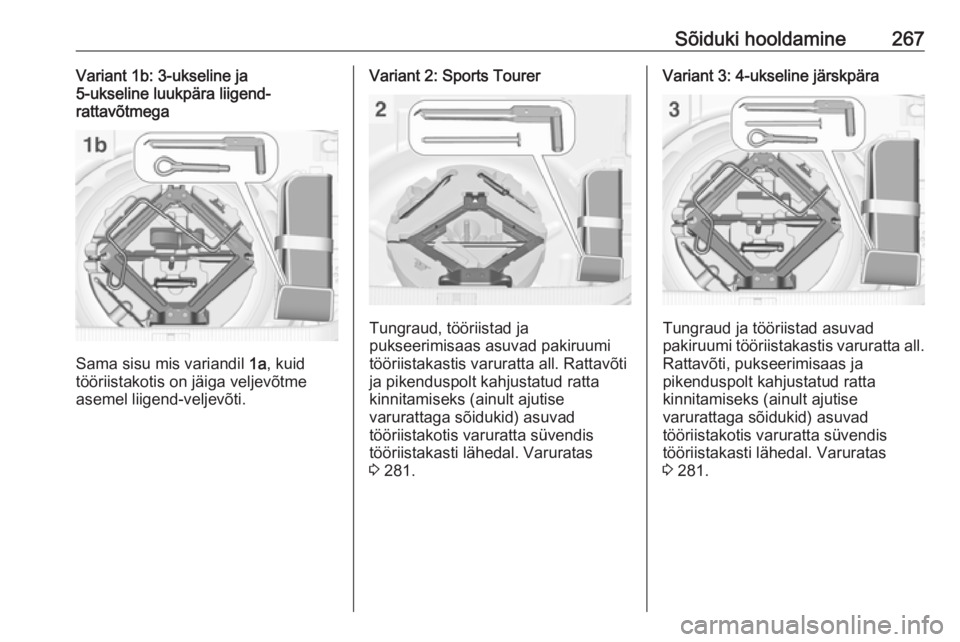

Sõiduki hooldamine267Variant 1b: 3-ukseline ja
5-ukseline luukpära liigend-
rattavõtmega
Sama sisu mis variandil 1a, kuid
tööriistakotis on jäiga veljevõtme
asemel liigend-veljevõti.
Variant 2: Sports Tourer
Tungraud, tööriistad ja
pukseerimisaas asuvad pakiruumi
tööriistakastis varuratta all. Rattavõti
ja pikenduspolt kahjustatud ratta
kinnitamiseks (ainult ajutise
varurattaga sõidukid) asuvad
tööriistakotis varuratta süvendis
tööriistakasti lähedal. Varuratas
3 281.
Variant 3: 4-ukseline järskpära
Tungraud ja tööriistad asuvad
pakiruumi tööriistakastis varuratta all. Rattavõti, pukseerimisaas ja
pikenduspolt kahjustatud ratta
kinnitamiseks (ainult ajutise
varurattaga sõidukid) asuvad
tööriistakotis varuratta süvendis
tööriistakasti lähedal. Varuratas
3 281.

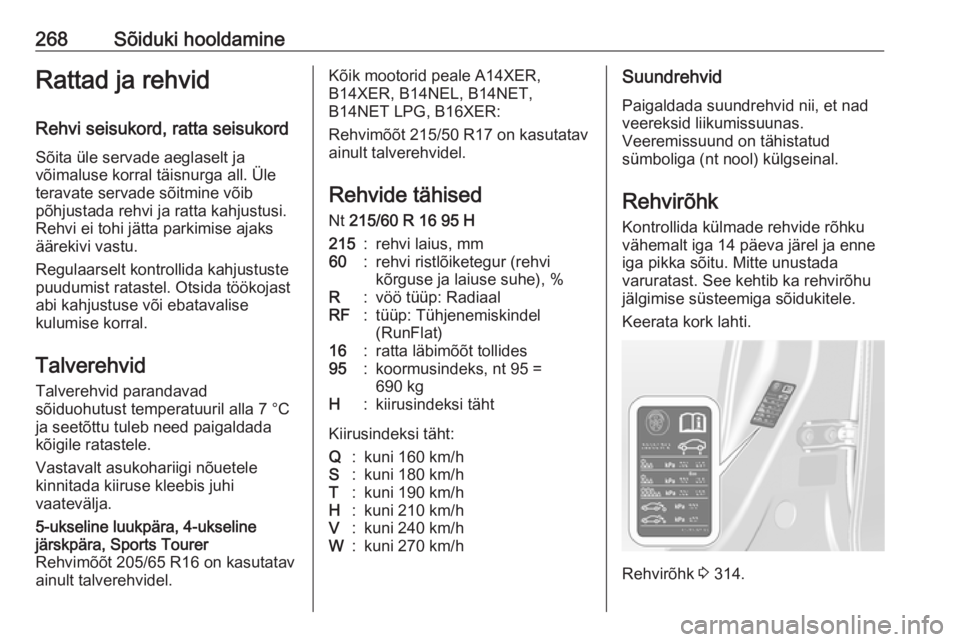

268Sõiduki hooldamineRattad ja rehvidRehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks
äärekivi vastu.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Otsida töökojast
abi kahjustuse või ebatavalise
kulumise korral.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer
Rehvimõõt 205/65 R16 on kasutatav
ainult talverehvidel.Kõik mootorid peale A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Rehvimõõt 215/50 R17 on kasutatav
ainult talverehvidel.
Rehvide tähised
Nt 215/60 R 16 95 H215:rehvi laius, mm60:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/hSuundrehvid
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 314.
