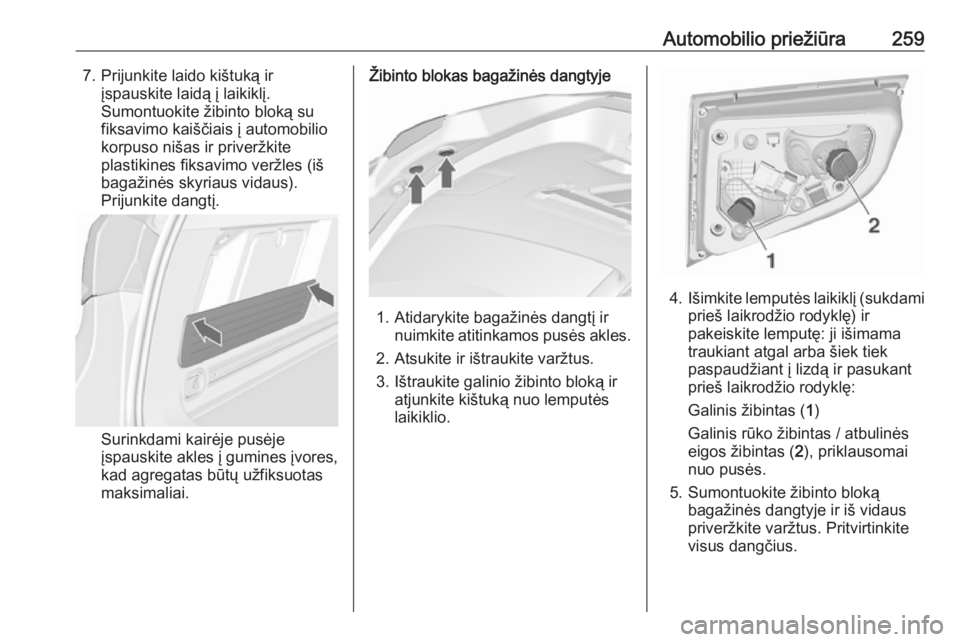

Automobilio priežiūra2597. Prijunkite laido kištuką irįspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite plastikines fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Prijunkite dangtį.
Surinkdami kairėje pusėje
įspauskite akles į gumines įvores, kad agregatas būtų užfiksuotas
maksimaliai.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės akles.
2. Atsukite ir ištraukite varžtus.
3. Ištraukite galinio žibinto bloką ir atjunkite kištuką nuo lemputės
laikiklio.
4. Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
5. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite varžtus. Pritvirtinkite
visus dangčius.

260Automobilio priežiūra

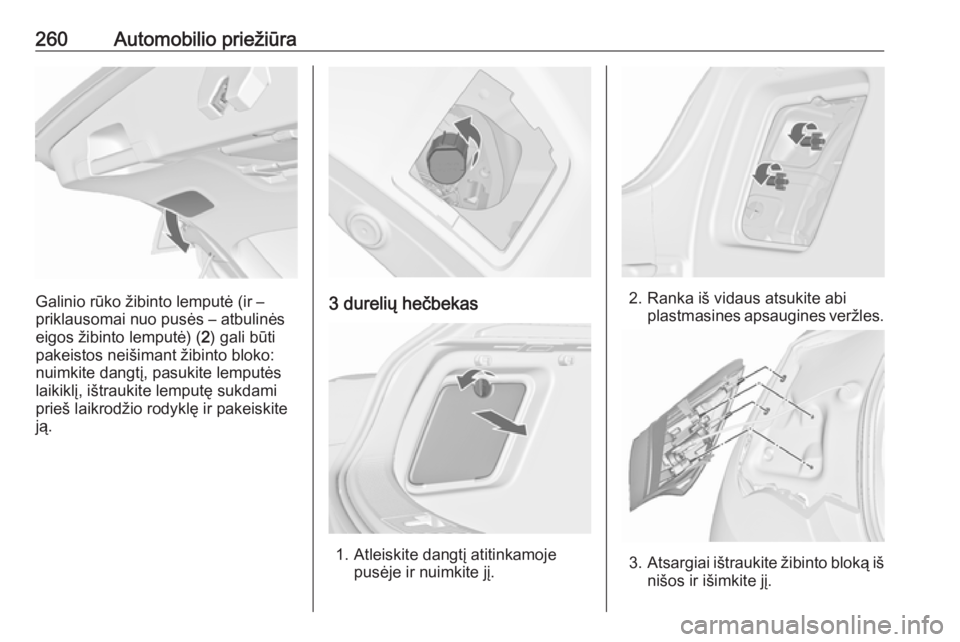

Galinio rūko žibinto lemputė (ir –
priklausomai nuo pusės – atbulinės
eigos žibinto lemputė) ( 2) gali būti
pakeistos neišimant žibinto bloko:
nuimkite dangtį, pasukite lemputės
laikiklį, ištraukite lemputę sukdami
prieš laikrodžio rodyklę ir pakeiskite
ją.3 durelių hečbekas
1. Atleiskite dangtį atitinkamoje pusėje ir nuimkite jį.
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

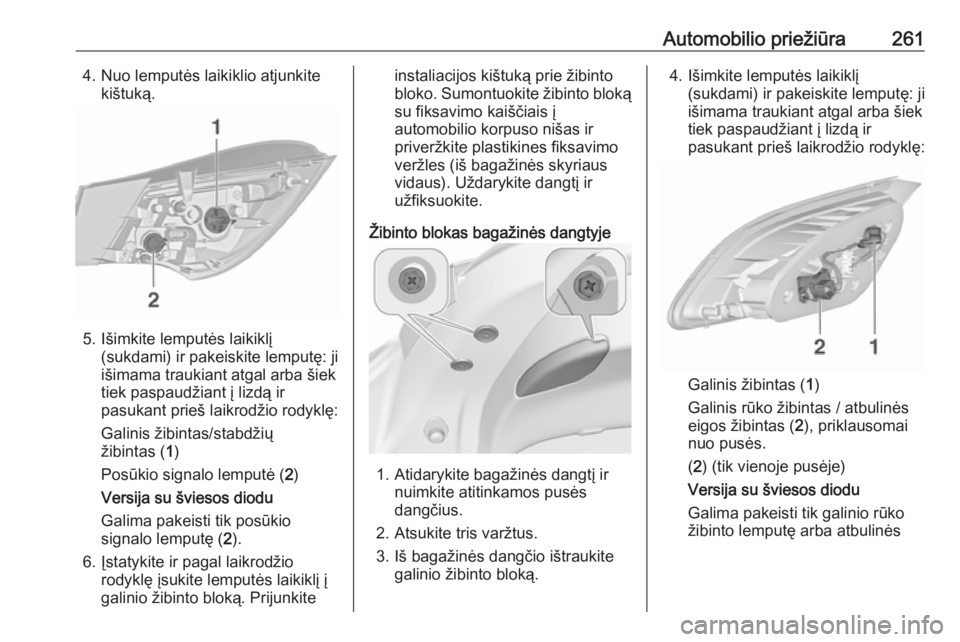

Automobilio priežiūra2614. Nuo lemputės laikiklio atjunkitekištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
Versija su šviesos diodu
Galima pakeisti tik posūkio
signalo lemputę ( 2).
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Prijunkite
instaliacijos kištuką prie žibinto
bloko. Sumontuokite žibinto bloką su fiksavimo kaiščiais į
automobilio korpuso nišas ir
priveržkite plastikines fiksavimo
veržles (iš bagažinės skyriaus
vidaus). Uždarykite dangtį ir
užfiksuokite.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangčius.
2. Atsukite tris varžtus.
3. Iš bagažinės dangčio ištraukite galinio žibinto bloką.
4. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
( 2 ) (tik vienoje pusėje)
Versija su šviesos diodu
Galima pakeisti tik galinio rūko
žibinto lemputę arba atbulinės

262Automobilio priežiūraeigos žibinto lemputę (2)
(priklausomai nuo pusės).
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Galinio
žibinto bloką įstatykite į bagažinės dangčio korpusą ir priveržkite
varžtus. Pritvirtinkite visus
dangčius.

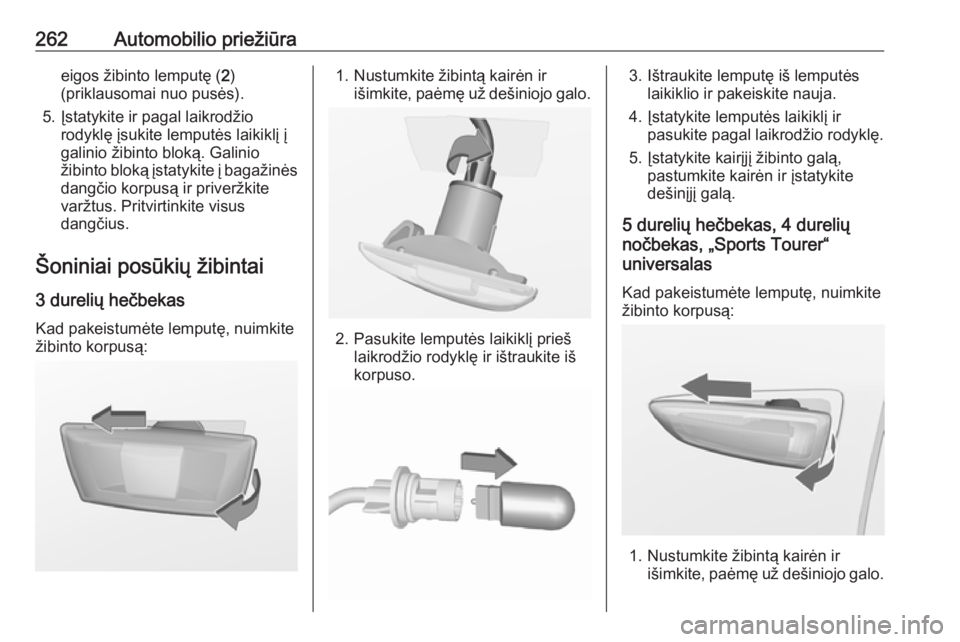

Šoniniai posūkių žibintai 3 durelių hečbekas
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
5 durelių hečbekas, 4 durelių
nočbekas, „Sports Tourer“
universalas
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.

Automobilio priežiūra263

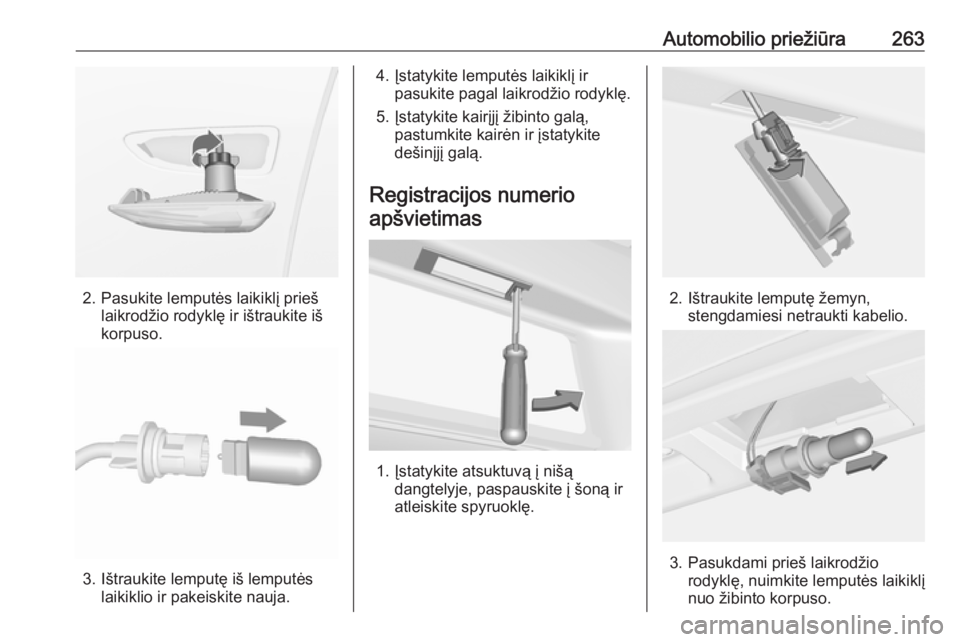

2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.

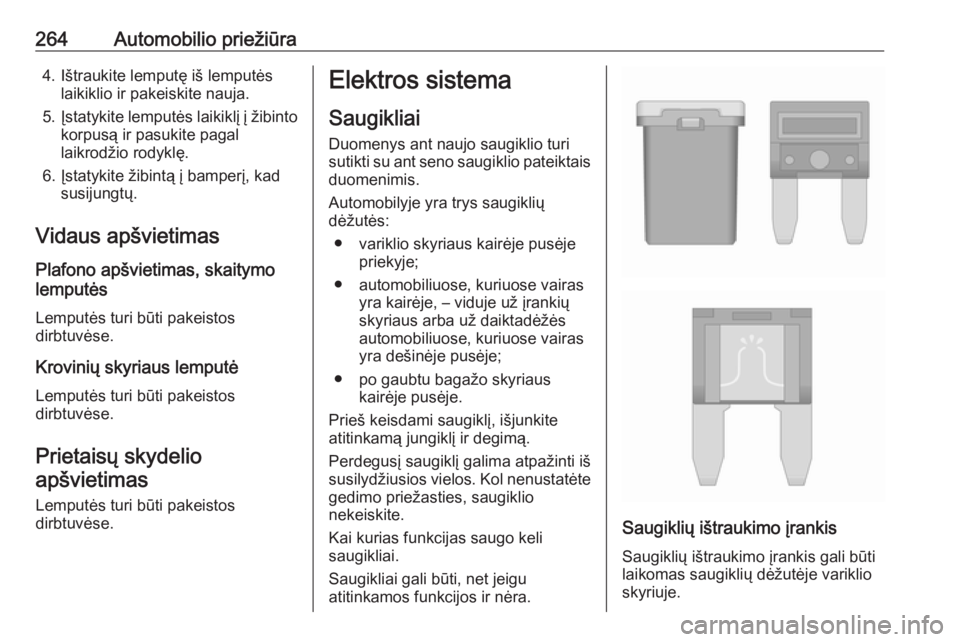

264Automobilio priežiūra4. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelioapšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turisutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje;
● automobiliuose, kuriuose vairas yra kairėje, – viduje už įrankių
skyriaus arba už daiktadėžės
automobiliuose, kuriuose vairas
yra dešinėje pusėje;
● po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

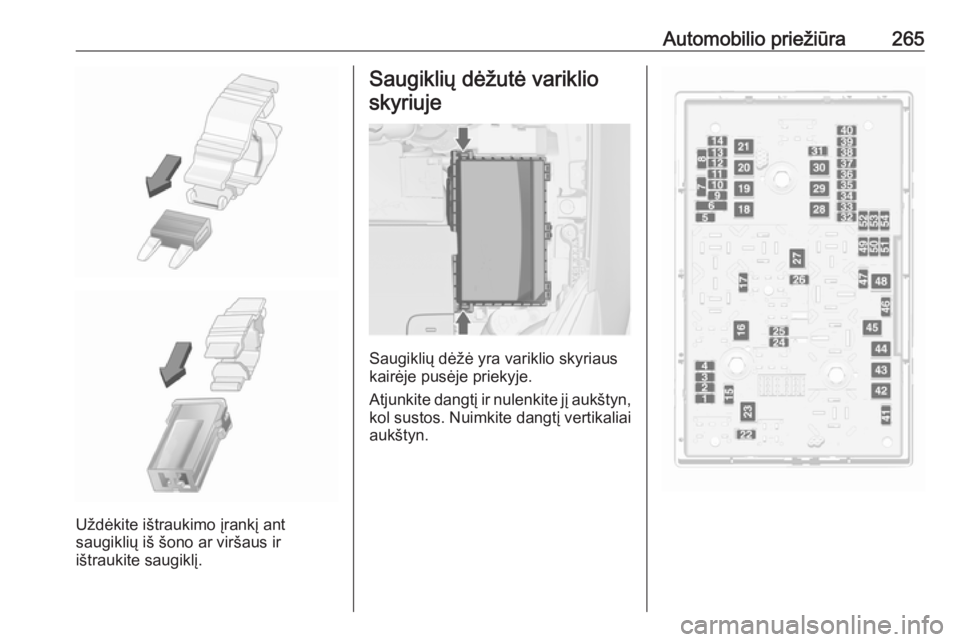

Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

Automobilio priežiūra265
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

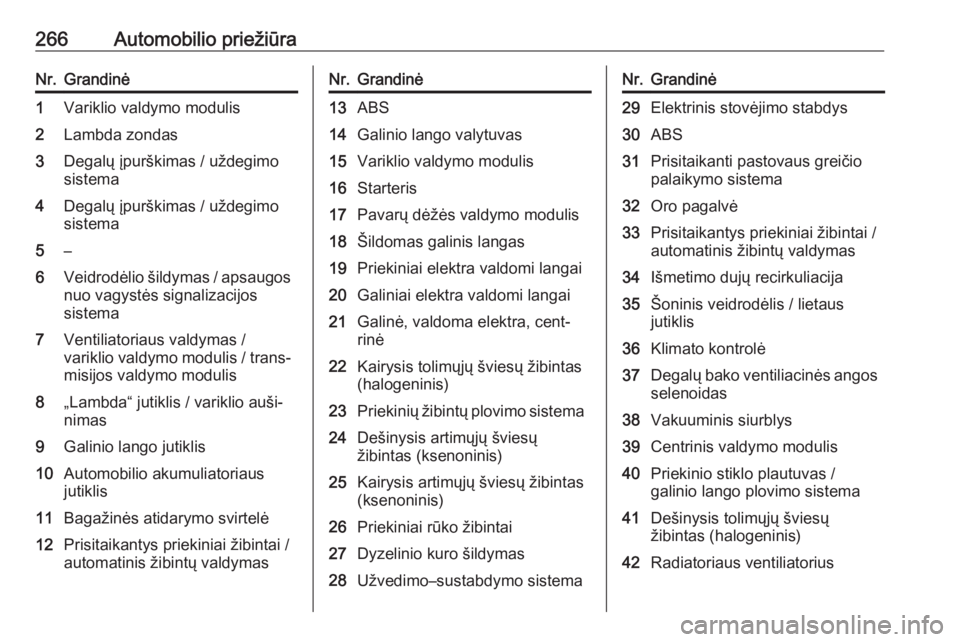

266Automobilio priežiūraNr.Grandinė1Variklio valdymo modulis2Lambda zondas3Degalų įpurškimas / uždegimo
sistema4Degalų įpurškimas / uždegimo
sistema5–6Veidrodėlio šildymas / apsaugos nuo vagystės signalizacijos
sistema7Ventiliatoriaus valdymas /
variklio valdymo modulis / trans‐
misijos valdymo modulis8„Lambda“ jutiklis / variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymasNr.Grandinė13ABS14Galinio lango valytuvas15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinė, valdoma elektra, cent‐
rinė22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistemaNr.Grandinė29Elektrinis stovėjimo stabdys30ABS31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymas34Išmetimo dujų recirkuliacija35Šoninis veidrodėlis / lietaus
jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio stiklo plautuvas /
galinio lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius

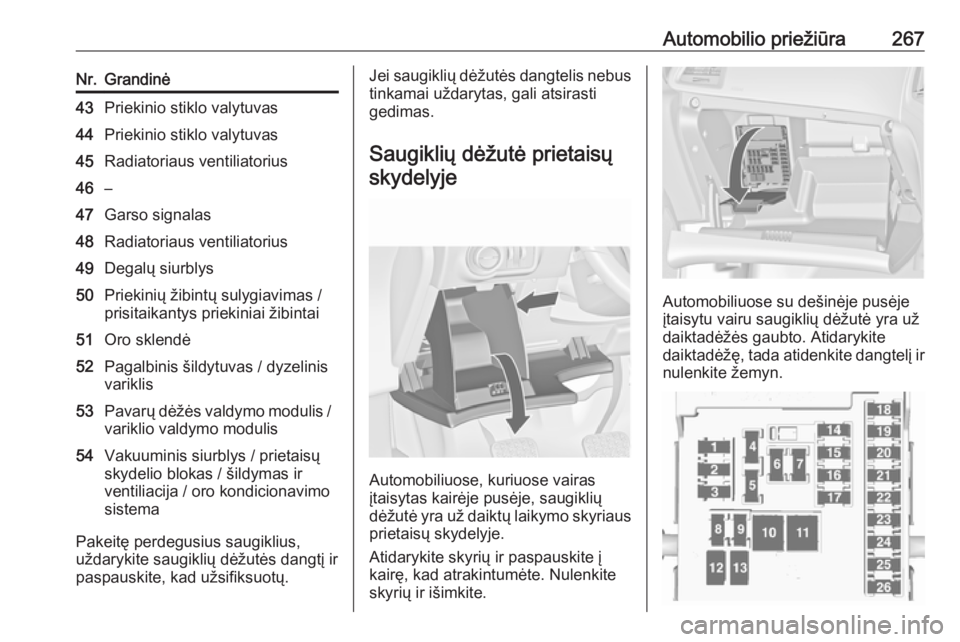

Automobilio priežiūra267Nr.Grandinė43Priekinio stiklo valytuvas44Priekinio stiklo valytuvas45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų sulygiavimas /
prisitaikantys priekiniai žibintai51Oro sklendė52Pagalbinis šildytuvas / dyzelinis
variklis53Pavarų dėžės valdymo modulis /
variklio valdymo modulis54Vakuuminis siurblys / prietaisų
skydelio blokas / šildymas ir
ventiliacija / oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.

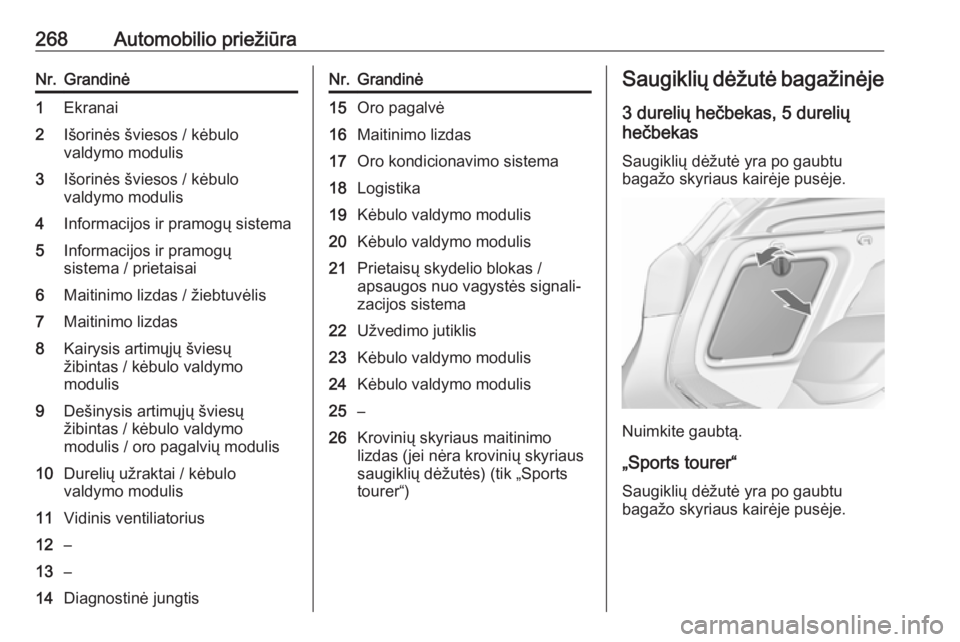

268Automobilio priežiūraNr.Grandinė1Ekranai2Išorinės šviesos / kėbulo
valdymo modulis3Išorinės šviesos / kėbulo
valdymo modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų
sistema / prietaisai6Maitinimo lizdas / žiebtuvėlis7Maitinimo lizdas8Kairysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis9Dešinysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis / oro pagalvių modulis10Durelių užraktai / kėbulo
valdymo modulis11Vidinis ventiliatorius12–13–14Diagnostinė jungtisNr.Grandinė15Oro pagalvė16Maitinimo lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulis21Prietaisų skydelio blokas /
apsaugos nuo vagystės signali‐
zacijos sistema22Užvedimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Krovinių skyriaus maitinimo
lizdas (jei nėra krovinių skyriaus
saugiklių dėžutės) (tik „Sports
tourer“)Saugiklių dėžutė bagažinėje
3 durelių hečbekas, 5 durelių
hečbekas
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
„Sports tourer“ Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
