OPEL ASTRA J 2016 Savininko vadovas (in Lithuanian)

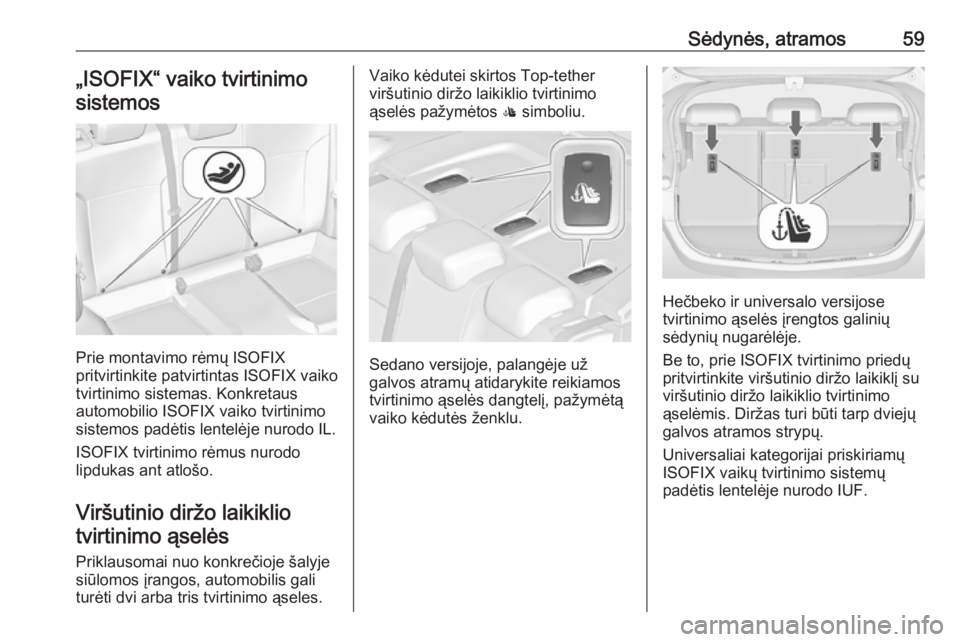

Sėdynės, atramos59„ISOFIX“ vaiko tvirtinimosistemos
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL.
ISOFIX tvirtinimo rėmus nurodo
lipdukas ant atlošo.
Viršutinio diržo laikikliotvirtinimo ąselės
Priklausomai nuo konkrečioje šalyje
siūlomos įrangos, automobilis gali
turėti dvi arba tris tvirtinimo ąseles.
Vaiko kėdutei skirtos Top-tether
viršutinio diržo laikiklio tvirtinimo
ąselės pažymėtos : simboliu.
Sedano versijoje, palangėje už
galvos atramų atidarykite reikiamos
tvirtinimo ąselės dangtelį, pažymėtą
vaiko kėdutės ženklu.
Hečbeko ir universalo versijose
tvirtinimo ąselės įrengtos galinių
sėdynių nugarėlėje.
Be to, prie ISOFIX tvirtinimo priedų
pritvirtinkite viršutinio diržo laikiklį su
viršutinio diržo laikiklio tvirtinimo
ąselėmis. Diržas turi būti tarp dviejų
galvos atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

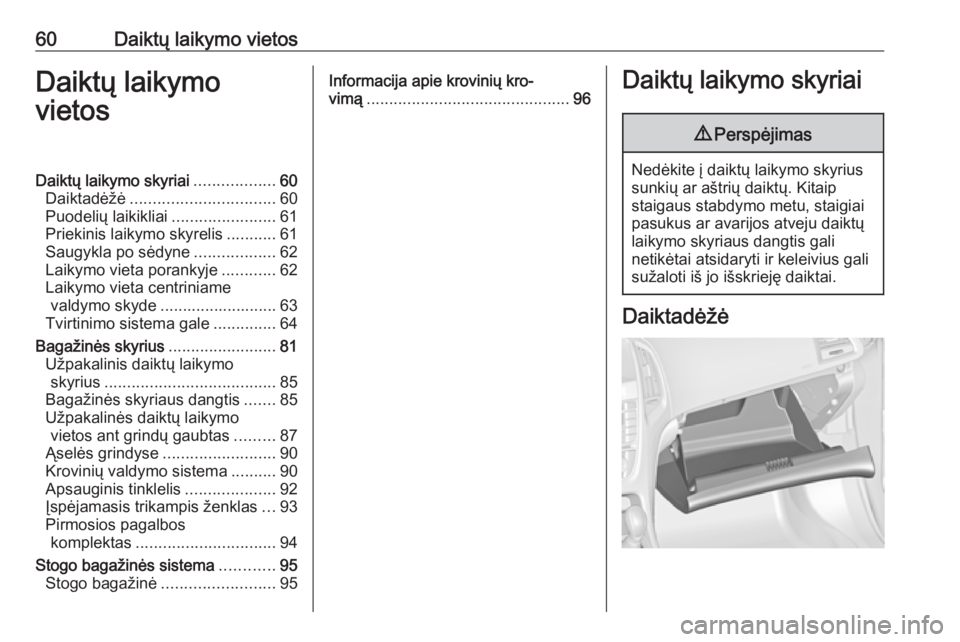

60Daiktų laikymo vietosDaiktų laikymo
vietosDaiktų laikymo skyriai ..................60
Daiktadėžė ................................ 60
Puodelių laikikliai .......................61
Priekinis laikymo skyrelis ...........61
Saugykla po sėdyne ..................62
Laikymo vieta porankyje ............62
Laikymo vieta centriniame valdymo skyde .......................... 63
Tvirtinimo sistema gale ..............64
Bagažinės skyrius ........................81
Užpakalinis daiktų laikymo skyrius ...................................... 85
Bagažinės skyriaus dangtis .......85
Užpakalinės daiktų laikymo vietos ant grindų gaubtas .........87
Ąselės grindyse ......................... 90
Krovinių valdymo sistema ..........90
Apsauginis tinklelis ....................92
Įspėjamasis trikampis ženklas ...93
Pirmosios pagalbos komplektas ............................... 94
Stogo bagažinės sistema ............95
Stogo bagažinė ......................... 95Informacija apie krovinių kro‐
vimą ............................................. 96Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Daiktadėžė

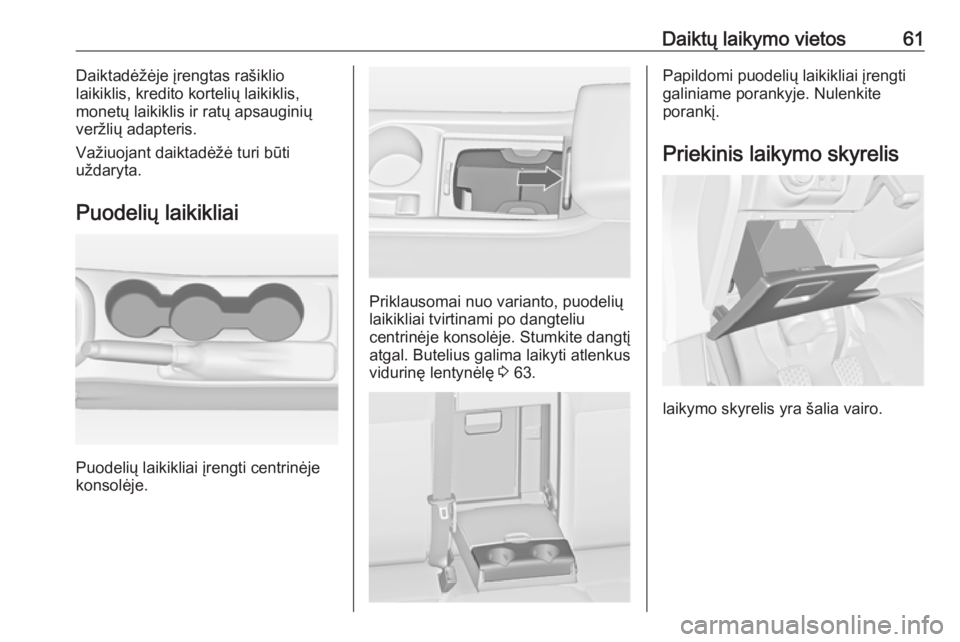

Daiktų laikymo vietos61Daiktadėžėje įrengtas rašiklio
laikiklis, kredito kortelių laikiklis,
monetų laikiklis ir ratų apsauginių
veržlių adapteris.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Puodelių laikikliai įrengti centrinėje
konsolėje.
Priklausomai nuo varianto, puodelių
laikikliai tvirtinami po dangteliu
centrinėje konsolėje. Stumkite dangtį
atgal. Butelius galima laikyti atlenkus
vidurinę lentynėlę 3 63.
Papildomi puodelių laikikliai įrengti
galiniame porankyje. Nulenkite
porankį.
Priekinis laikymo skyrelis
laikymo skyrelis yra šalia vairo.

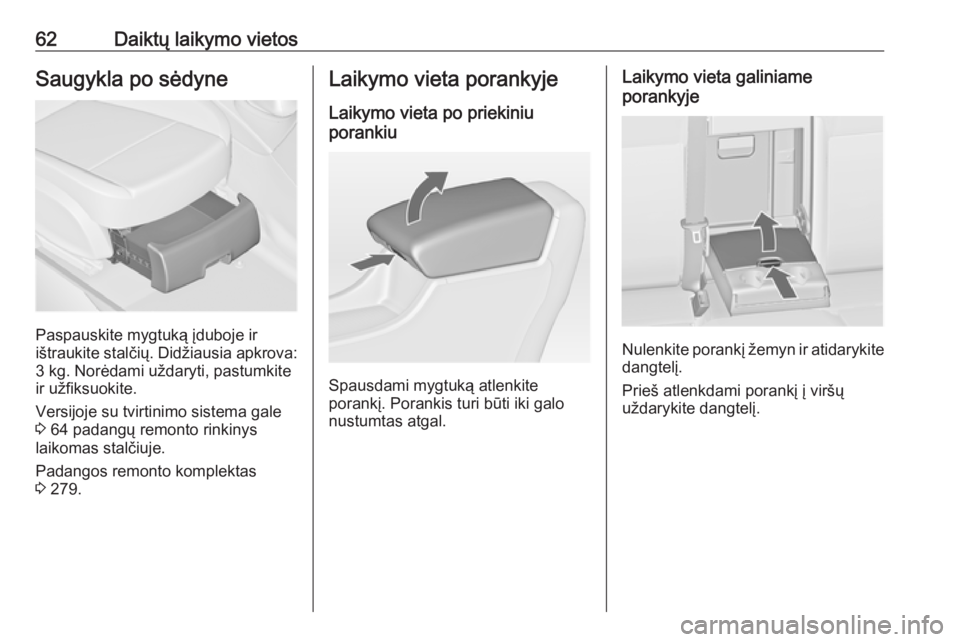

62Daiktų laikymo vietosSaugykla po sėdyne
Paspauskite mygtuką įduboje ir
ištraukite stalčių. Didžiausia apkrova:
3 kg. Norėdami uždaryti, pastumkite
ir užfiksuokite.
Versijoje su tvirtinimo sistema gale 3 64 padangų remonto rinkinys
laikomas stalčiuje.
Padangos remonto komplektas
3 279.
Laikymo vieta porankyje
Laikymo vieta po priekiniu
porankiu
Spausdami mygtuką atlenkite
porankį. Porankis turi būti iki galo nustumtas atgal.
Laikymo vieta galiniame
porankyje
Nulenkite porankį žemyn ir atidarykite
dangtelį.
Prieš atlenkdami porankį į viršų
uždarykite dangtelį.

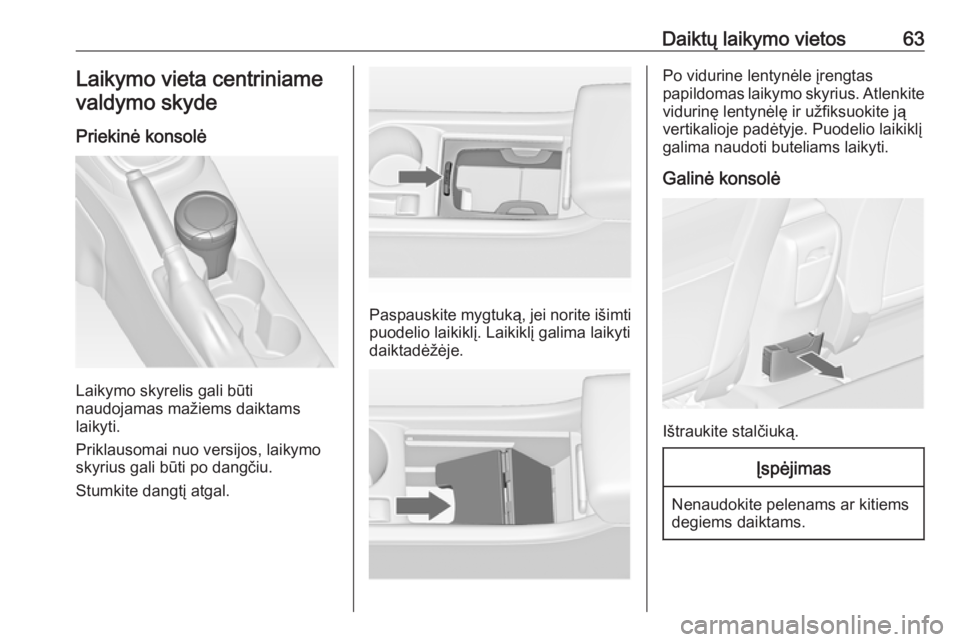

Daiktų laikymo vietos63Laikymo vieta centriniame
valdymo skyde
Priekinė konsolė
Laikymo skyrelis gali būti
naudojamas mažiems daiktams
laikyti.
Priklausomai nuo versijos, laikymo
skyrius gali būti po dangčiu.
Stumkite dangtį atgal.
Paspauskite mygtuką, jei norite išimti puodelio laikiklį. Laikiklį galima laikyti
daiktadėžėje.
Po vidurine lentynėle įrengtas
papildomas laikymo skyrius. Atlenkite
vidurinę lentynėlę ir užfiksuokite ją
vertikalioje padėtyje. Puodelio laikiklį
galima naudoti buteliams laikyti.
Galinė konsolė
Ištraukite stalčiuką.
Įspėjimas
Nenaudokite pelenams ar kitiems
degiems daiktams.

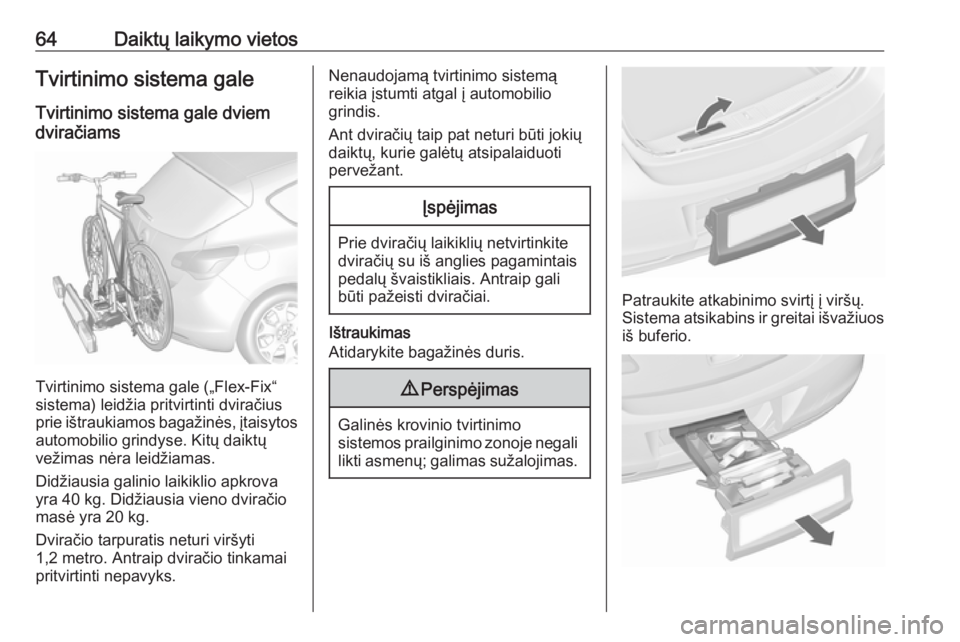

64Daiktų laikymo vietosTvirtinimo sistema gale
Tvirtinimo sistema gale dviem
dviračiams
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti dviračius
prie ištraukiamos bagažinės, įtaisytos
automobilio grindyse. Kitų daiktų
vežimas nėra leidžiamas.
Didžiausia galinio laikiklio apkrova yra 40 kg. Didžiausia vieno dviračio
masė yra 20 kg.
Dviračio tarpuratis neturi viršyti
1,2 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą
reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais
pedalų švaistikliais. Antraip gali
būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.

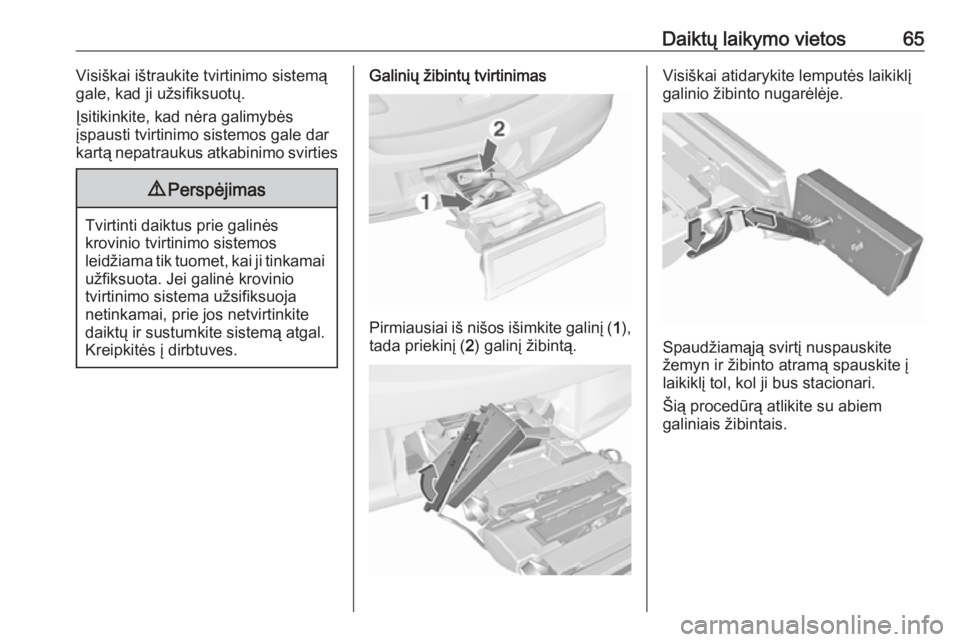

Daiktų laikymo vietos65Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo svirties9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite galinį ( 1),
tada priekinį ( 2) galinį žibintą.
Visiškai atidarykite lemputės laikiklį
galinio žibinto nugarėlėje.
Spaudžiamąją svirtį nuspauskite
žemyn ir žibinto atramą spauskite į
laikiklį tol, kol ji bus stacionari.
Šią procedūrą atlikite su abiem
galiniais žibintais.

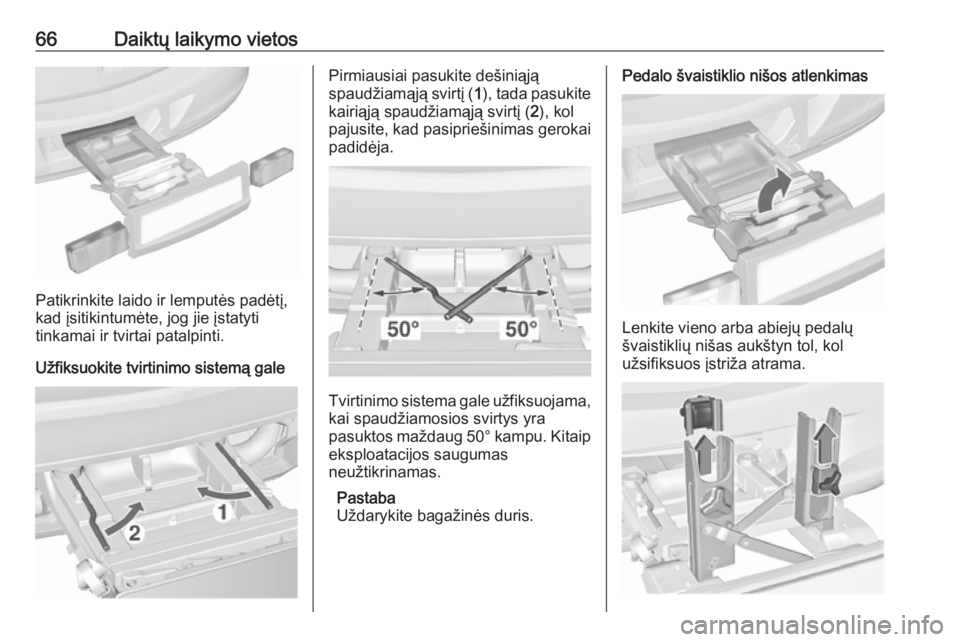

66Daiktų laikymo vietos
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą gale
Pirmiausiai pasukite dešiniąją
spaudžiamąją svirtį ( 1), tada pasukite
kairiąją spaudžiamąją svirtį ( 2), kol
pajusite, kad pasipriešinimas gerokai
padidėja.
Tvirtinimo sistema gale užfiksuojama, kai spaudžiamosios svirtys yra
pasuktos maždaug 50° kampu. Kitaip
eksploatacijos saugumas
neužtikrinamas.
Pastaba
Uždarykite bagažinės duris.
Pedalo švaistiklio nišos atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.

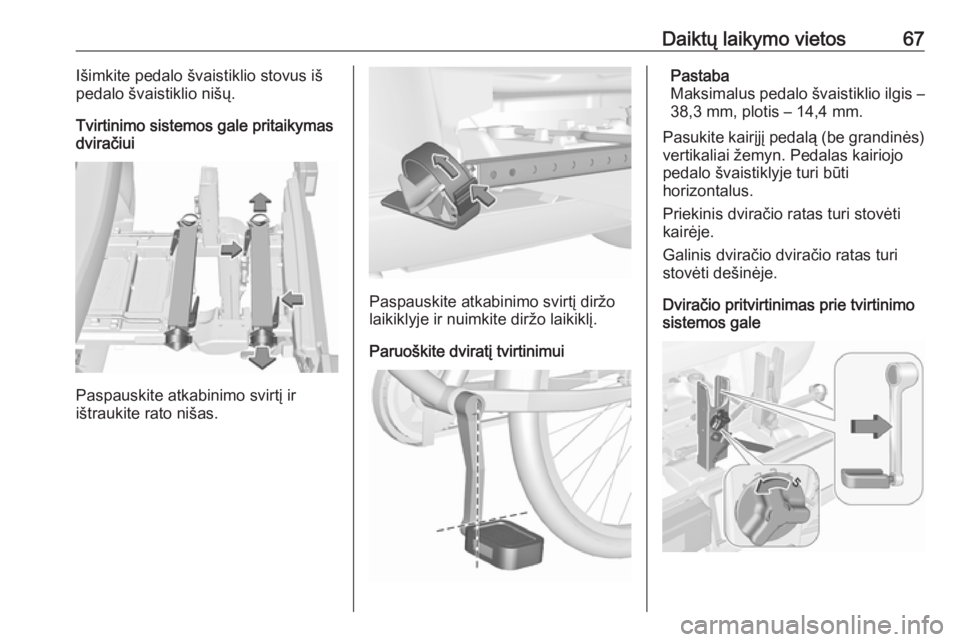

Daiktų laikymo vietos67Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.
Tvirtinimo sistemos gale pritaikymas dviračiui
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.
Paruoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio dviračio ratas turi
stovėti dešinėje.
Dviračio pritvirtinimas prie tvirtinimo sistemos gale

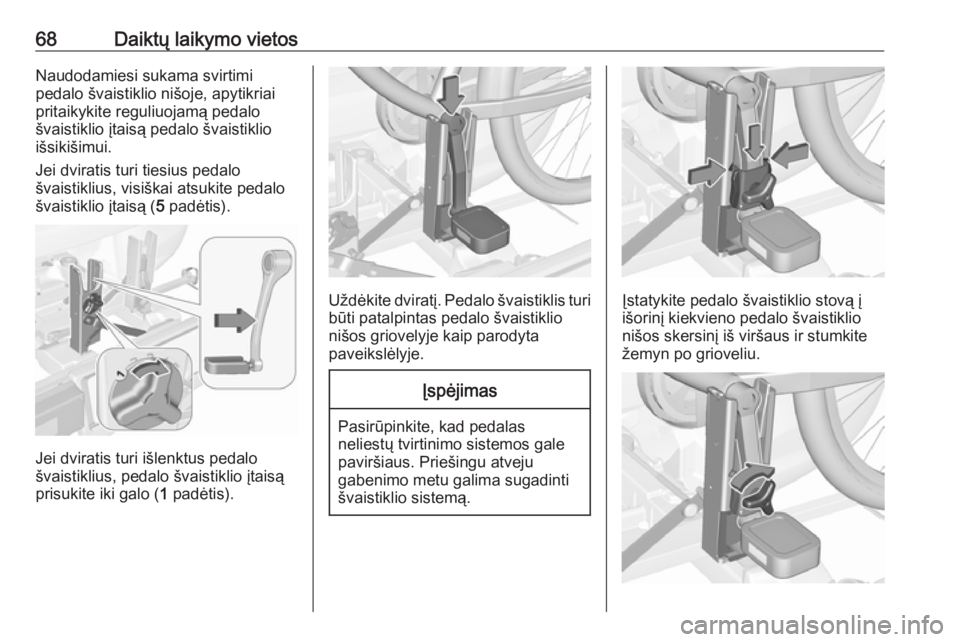

68Daiktų laikymo vietosNaudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis turi tiesius pedalo
švaistiklius, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis turi išlenktus pedalo
švaistiklius, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).
Uždėkite dviratį. Pedalo švaistiklis turi
būti patalpintas pedalo švaistiklio
nišos griovelyje kaip parodyta
paveikslėlyje.
Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale paviršiaus. Priešingu atveju
gabenimo metu galima sugadinti
švaistiklio sistemą.
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn po grioveliu.
