OPEL ASTRA J 2016 Uporabniški priročnik

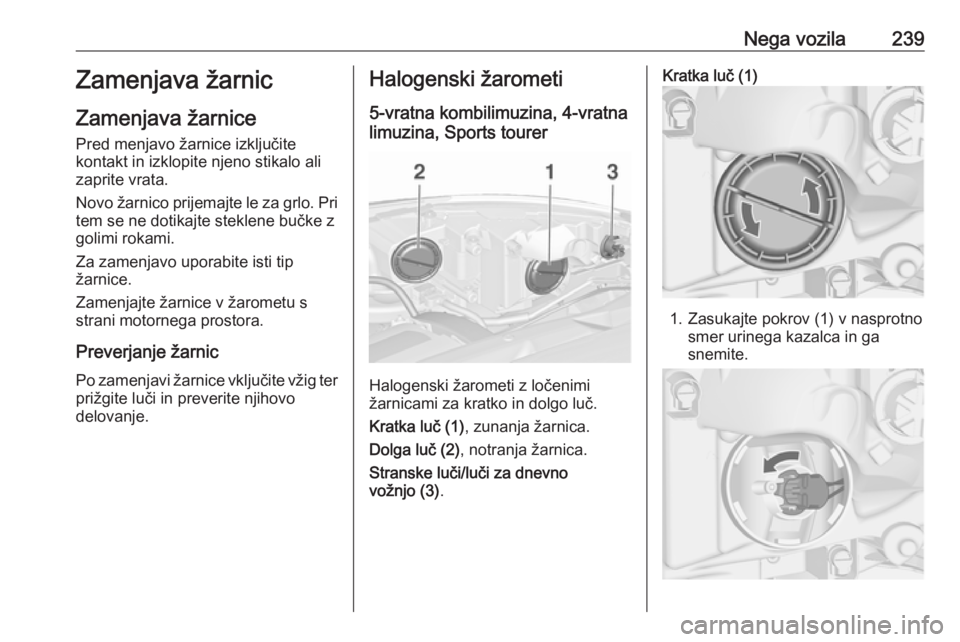

Nega vozila239Zamenjava žarnic
Zamenjava žarnice Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnicPo zamenjavi žarnice vključite vžig ter
prižgite luči in preverite njihovo
delovanje.Halogenski žarometi
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer
Halogenski žarometi z ločenimi
žarnicami za kratko in dolgo luč.
Kratka luč (1) , zunanja žarnica.
Dolga luč (2) , notranja žarnica.
Stranske luči/luči za dnevno
vožnjo (3) .
Kratka luč (1)
1. Zasukajte pokrov (1) v nasprotno
smer urinega kazalca in ga
snemite.

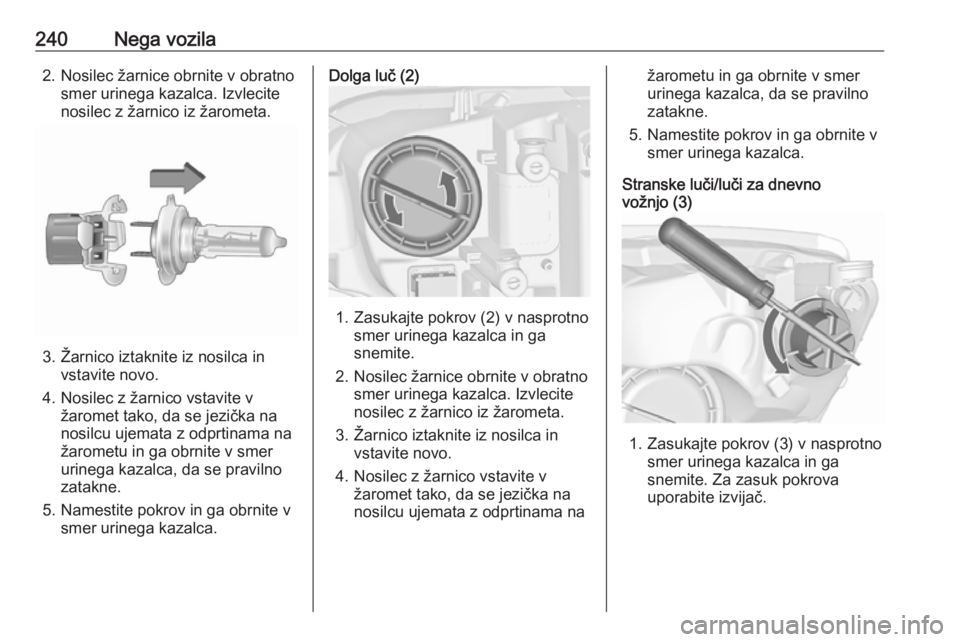

240Nega vozila2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
5. Namestite pokrov in ga obrnite v smer urinega kazalca.
Dolga luč (2)
1. Zasukajte pokrov (2) v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
5. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo (3)
1. Zasukajte pokrov (3) v nasprotno
smer urinega kazalca in ga
snemite. Za zasuk pokrova uporabite izvijač.

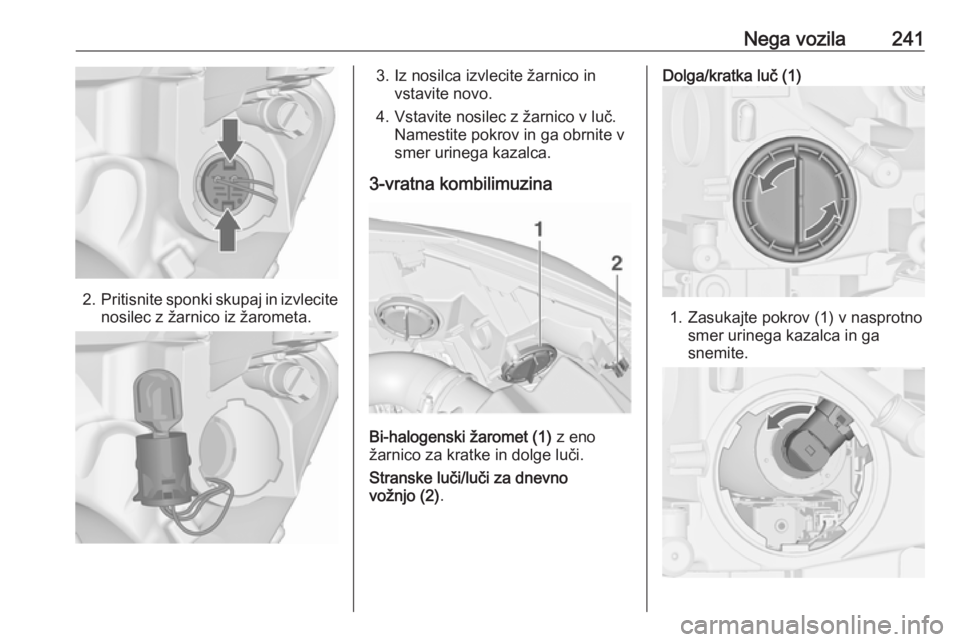

Nega vozila241
2.Pritisnite sponki skupaj in izvlecite
nosilec z žarnico iz žarometa.
3. Iz nosilca izvlecite žarnico in vstavite novo.
4. Vstavite nosilec z žarnico v luč. Namestite pokrov in ga obrnite v
smer urinega kazalca.
3-vratna kombilimuzina
Bi-halogenski žaromet (1) z eno
žarnico za kratke in dolge luči.
Stranske luči/luči za dnevno
vožnjo (2) .
Dolga/kratka luč (1)
1. Zasukajte pokrov (1) v nasprotno
smer urinega kazalca in ga
snemite.

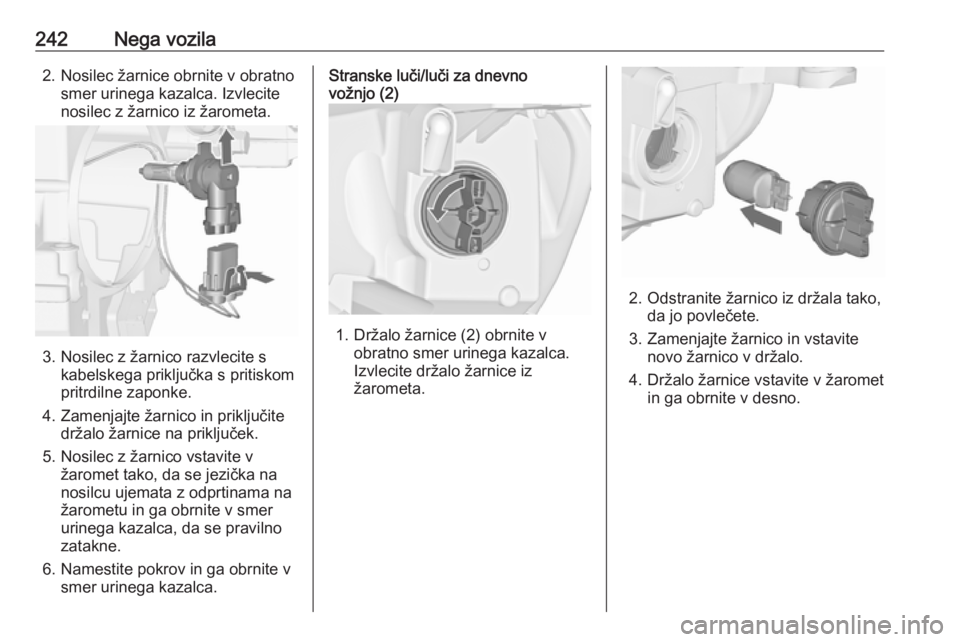

242Nega vozila2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo (2)
1. Držalo žarnice (2) obrnite v
obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.
2. Odstranite žarnico iz držala tako, da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.

Nega vozila243Prilagodljivi žarometi9Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Ne dotikajte se jih.
Žarnice dajte zamenjati v servisu.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

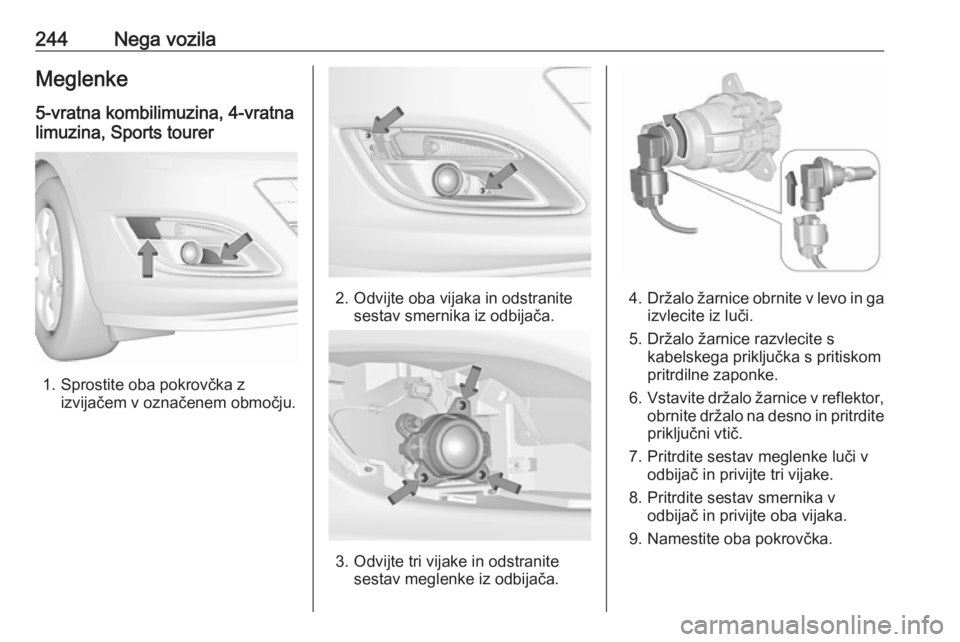

244Nega vozilaMeglenke
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer
1. Sprostite oba pokrovčka z izvijačem v označenem območju.
2. Odvijte oba vijaka in odstranitesestav smernika iz odbijača.
3. Odvijte tri vijake in odstranitesestav meglenke iz odbijača.
4. Držalo žarnice obrnite v levo in ga
izvlecite iz luči.
5. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
6. Vstavite držalo žarnice v reflektor,
obrnite držalo na desno in pritrdite
priključni vtič.
7. Pritrdite sestav meglenke luči v odbijač in privijte tri vijake.
8. Pritrdite sestav smernika v odbijač in privijte oba vijaka.
9. Namestite oba pokrovčka.

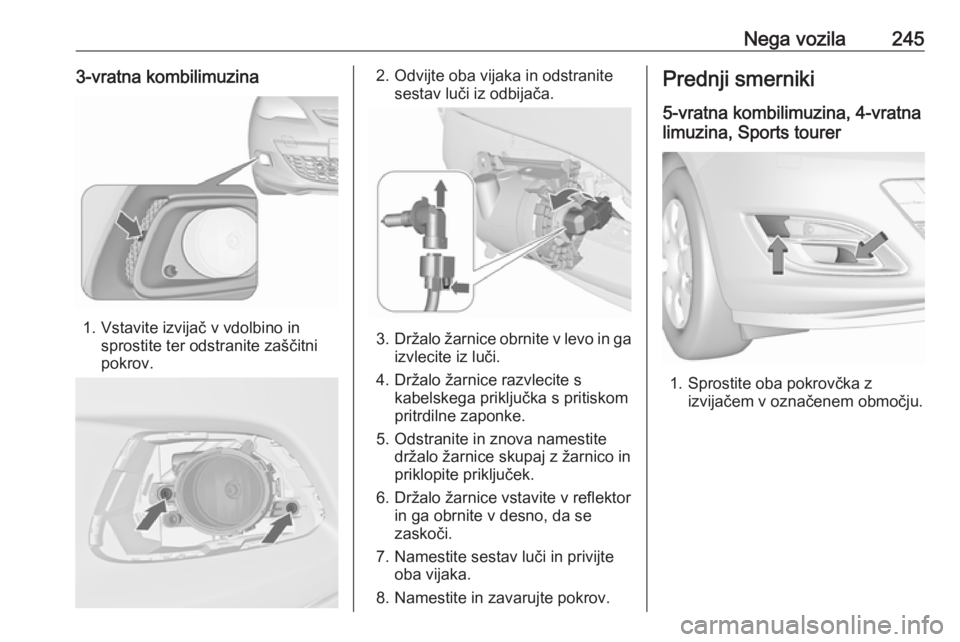

Nega vozila2453-vratna kombilimuzina
1. Vstavite izvijač v vdolbino insprostite ter odstranite zaščitni
pokrov.
2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
3.Držalo žarnice obrnite v levo in ga
izvlecite iz luči.
4. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
7. Namestite sestav luči in privijte oba vijaka.
8. Namestite in zavarujte pokrov.
Prednji smerniki
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer
1. Sprostite oba pokrovčka z izvijačem v označenem območju.

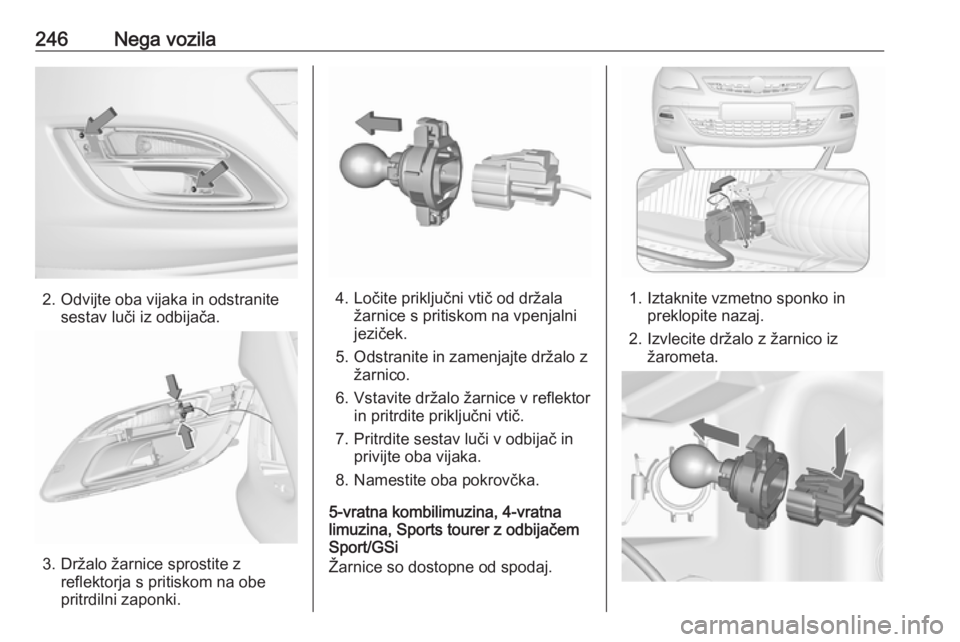

246Nega vozila
2. Odvijte oba vijaka in odstranitesestav luči iz odbijača.
3. Držalo žarnice sprostite zreflektorja s pritiskom na obe
pritrdilni zaponki.
4. Ločite priključni vtič od držala žarnice s pritiskom na vpenjalni
jeziček.
5. Odstranite in zamenjajte držalo z žarnico.
6. Vstavite držalo žarnice v reflektor in pritrdite priključni vtič.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Namestite oba pokrovčka.
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer z odbijačem
Sport/GSi
Žarnice so dostopne od spodaj.1. Iztaknite vzmetno sponko in preklopite nazaj.
2. Izvlecite držalo z žarnico iz žarometa.

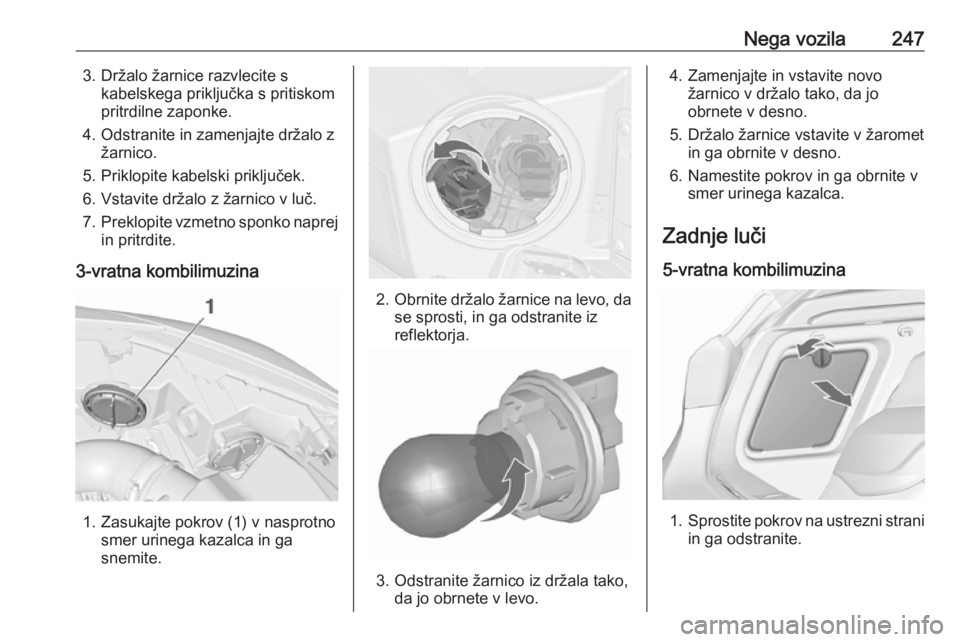

Nega vozila2473. Držalo žarnice razvlecite skabelskega priključka s pritiskom
pritrdilne zaponke.
4. Odstranite in zamenjajte držalo z žarnico.
5. Priklopite kabelski priključek.
6. Vstavite držalo z žarnico v luč.
7. Preklopite vzmetno sponko naprej
in pritrdite.
3-vratna kombilimuzina
1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.
2. Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
reflektorja.
3. Odstranite žarnico iz držala tako, da jo obrnete v levo.
4. Zamenjajte in vstavite novožarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Zadnje luči
5-vratna kombilimuzina
1. Sprostite pokrov na ustrezni strani
in ga odstranite.

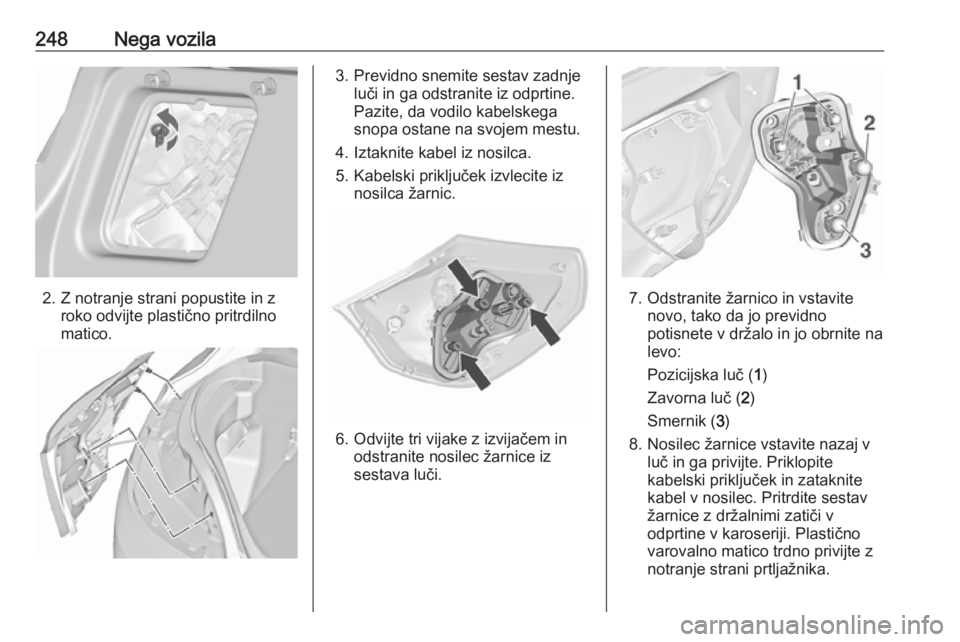

248Nega vozila
2. Z notranje strani popustite in zroko odvijte plastično pritrdilno
matico.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Iztaknite kabel iz nosilca.
5. Kabelski priključek izvlecite iz nosilca žarnic.
6. Odvijte tri vijake z izvijačem inodstranite nosilec žarnice iz
sestava luči.
7. Odstranite žarnico in vstavite novo, tako da jo previdno
potisnete v držalo in jo obrnite na
levo:
Pozicijska luč ( 1)
Zavorna luč ( 2)
Smernik ( 3)
8. Nosilec žarnice vstavite nazaj v luč in ga privijte. Priklopite
kabelski priključek in zataknite kabel v nosilec. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastično
varovalno matico trdno privijte z
notranje strani prtljažnika.
