OPEL ASTRA J 2016 Uputstvo za upotrebu (in Serbian)

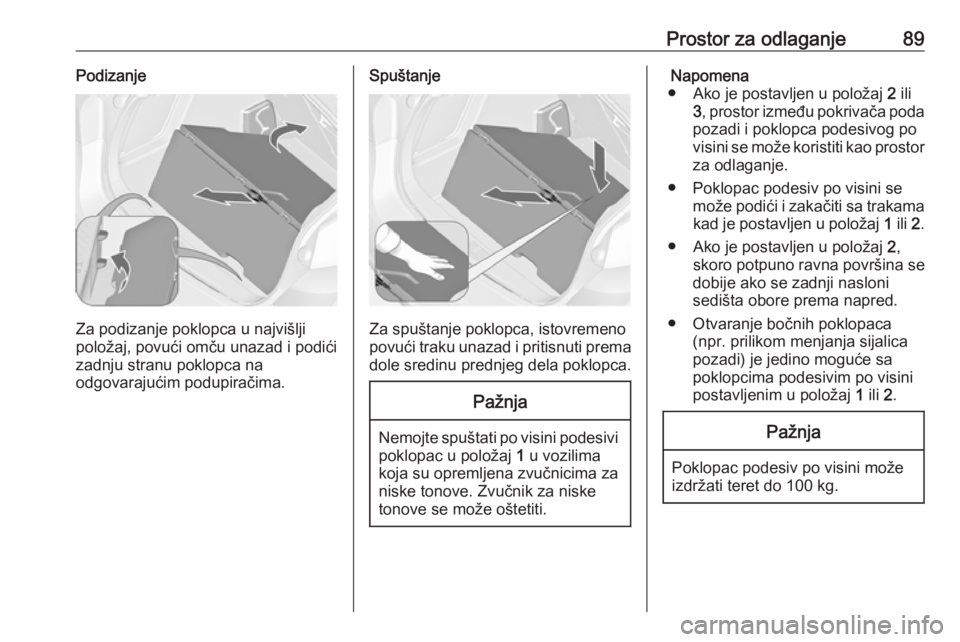

Prostor za odlaganje89Podizanje
Za podizanje poklopca u najvišlji
položaj, povući omču unazad i podići
zadnju stranu poklopca na
odgovarajućim podupiračima.
Spuštanje
Za spuštanje poklopca, istovremeno
povući traku unazad i pritisnuti prema
dole sredinu prednjeg dela poklopca.
Pažnja
Nemojte spuštati po visini podesivi
poklopac u položaj 1 u vozilima
koja su opremljena zvučnicima za
niske tonove. Zvučnik za niske
tonove se može oštetiti.
Napomena
● Ako je postavljen u položaj 2 ili
3 , prostor između pokrivača poda
pozadi i poklopca podesivog po
visini se može koristiti kao prostor
za odlaganje.
● Poklopac podesiv po visini se može podići i zakačiti sa trakamakad je postavljen u položaj 1 ili 2.
● Ako je postavljen u položaj 2,
skoro potpuno ravna površina se
dobije ako se zadnji nasloni
sedišta obore prema napred.
● Otvaranje bočnih poklopaca (npr. prilikom menjanja sijalica
pozadi) je jedino moguće sa
poklopcima podesivim po visini
postavljenim u položaj 1 ili 2.Pažnja
Poklopac podesiv po visini može
izdržati teret do 100 kg.

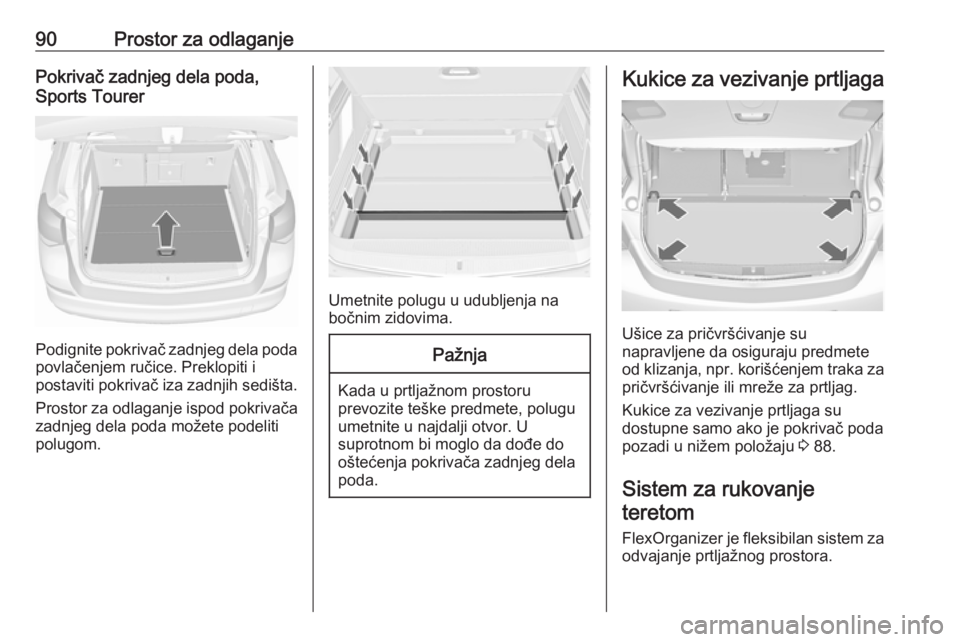

90Prostor za odlaganjePokrivač zadnjeg dela poda,
Sports Tourer
Podignite pokrivač zadnjeg dela poda
povlačenjem ručice. Preklopiti i
postaviti pokrivač iza zadnjih sedišta.
Prostor za odlaganje ispod pokrivača zadnjeg dela poda možete podeliti
polugom.
Umetnite polugu u udubljenja na
bočnim zidovima.
Pažnja
Kada u prtljažnom prostoru
prevozite teške predmete, polugu
umetnite u najdalji otvor. U
suprotnom bi moglo da dođe do
oštećenja pokrivača zadnjeg dela
poda.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Kukice za vezivanje prtljaga su
dostupne samo ako je pokrivač poda
pozadi u nižem položaju 3 88.
Sistem za rukovanje teretom
FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.

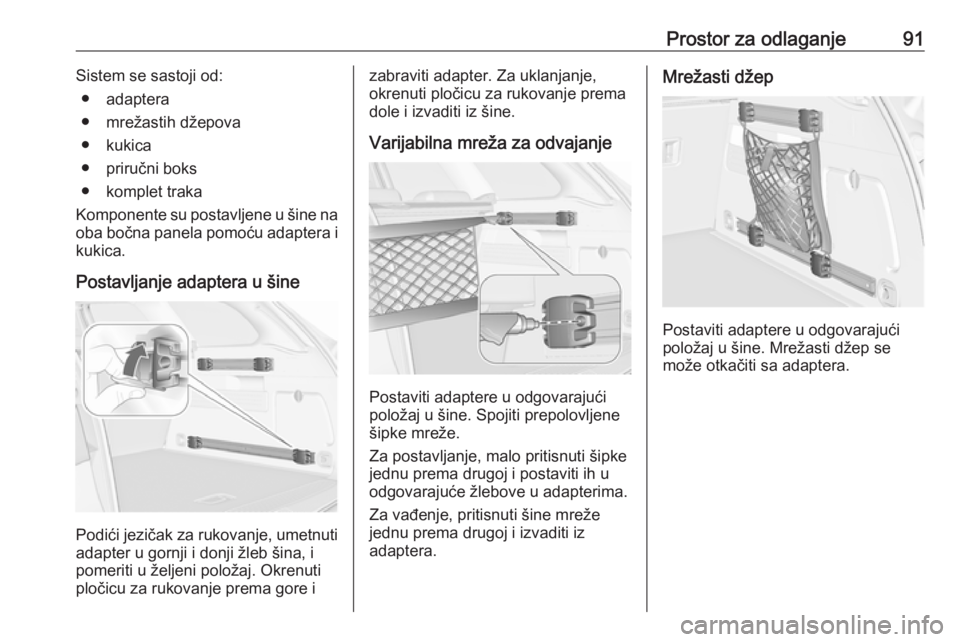

Prostor za odlaganje91Sistem se sastoji od:● adaptera
● mrežastih džepova
● kukica
● priručni boks
● komplet traka
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.

92Prostor za odlaganjePostavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žljeb na šini, i nakon toga
pritisnuti u donji žljeb. Za vađenje,
prvo potegnuti iz gornjeg žljeba.
Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.

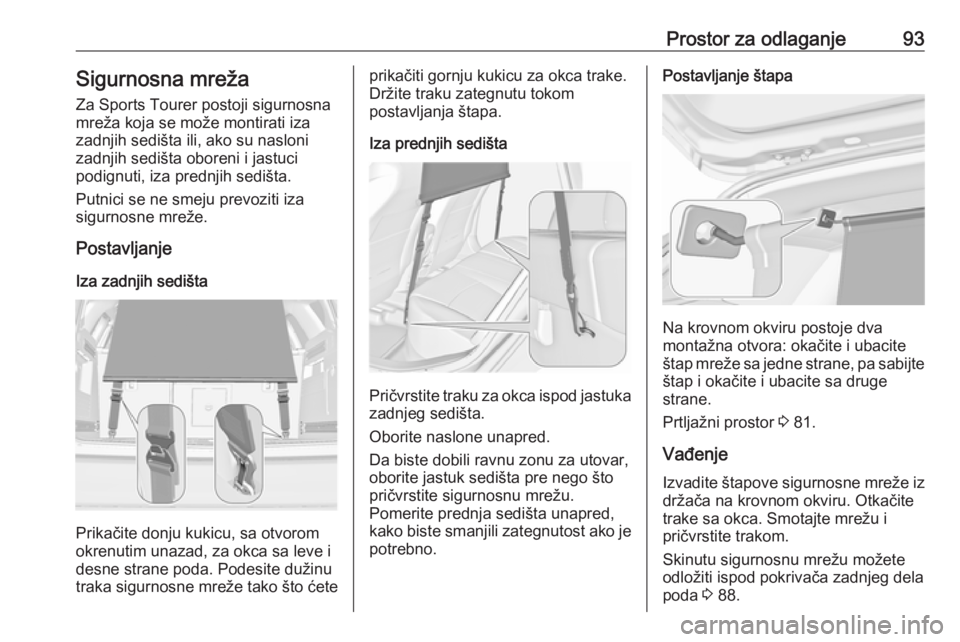

Prostor za odlaganje93Sigurnosna mreža
Za Sports Tourer postoji sigurnosna
mreža koja se može montirati iza
zadnjih sedišta ili, ako su nasloni
zadnjih sedišta oboreni i jastuci
podignuti, iza prednjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
Prikačite donju kukicu, sa otvorom
okrenutim unazad, za okca sa leve i
desne strane poda. Podesite dužinu
traka sigurnosne mreže tako što ćete
prikačiti gornju kukicu za okca trake.
Držite traku zategnutu tokom
postavljanja štapa.
Iza prednjih sedišta
Pričvrstite traku za okca ispod jastuka
zadnjeg sedišta.
Oborite naslone unapred.
Da biste dobili ravnu zonu za utovar,
oborite jastuk sedišta pre nego što pričvrstite sigurnosnu mrežu.
Pomerite prednja sedišta unapred,
kako biste smanjili zategnutost ako je potrebno.
Postavljanje štapa
Na krovnom okviru postoje dva
montažna otvora: okačite i ubacite
štap mreže sa jedne strane, pa sabijte štap i okačite i ubacite sa druge
strane.
Prtljažni prostor 3 81.
Vađenje
Izvadite štapove sigurnosne mreže iz držača na krovnom okviru. Otkačite
trake sa okca. Smotajte mrežu i
pričvrstite trakom.
Skinutu sigurnosnu mrežu možete
odložiti ispod pokrivača zadnjeg dela
poda 3 88.

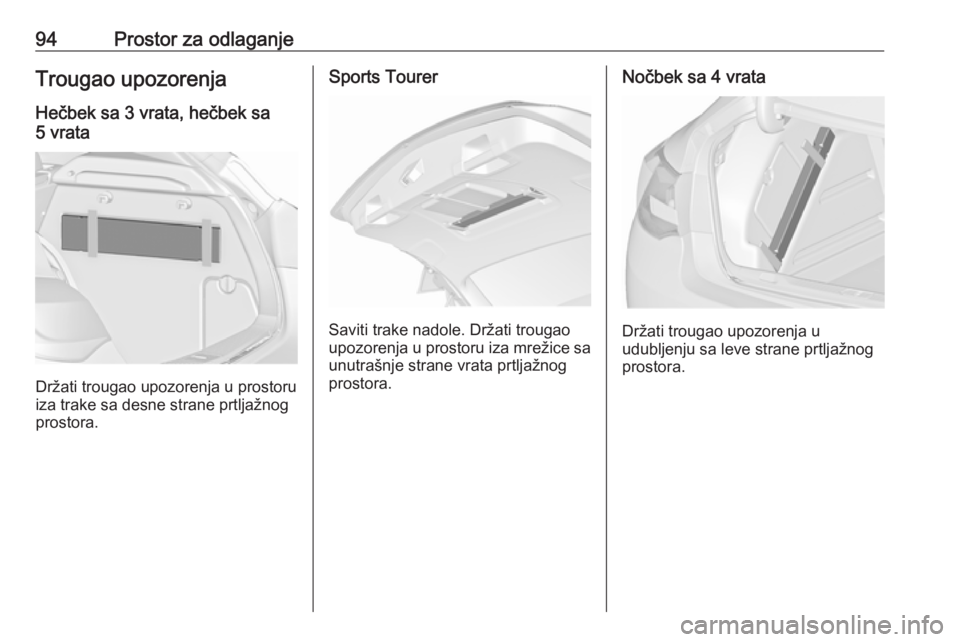

94Prostor za odlaganjeTrougao upozorenja
Hečbek sa 3 vrata, hečbek sa
5 vrata
Držati trougao upozorenja u prostoru
iza trake sa desne strane prtljažnog prostora.
Sports Tourer
Saviti trake nadole. Držati trougao
upozorenja u prostoru iza mrežice sa
unutrašnje strane vrata prtljažnog
prostora.
Nočbek sa 4 vrata
Držati trougao upozorenja u
udubljenju sa leve strane prtljažnog
prostora.

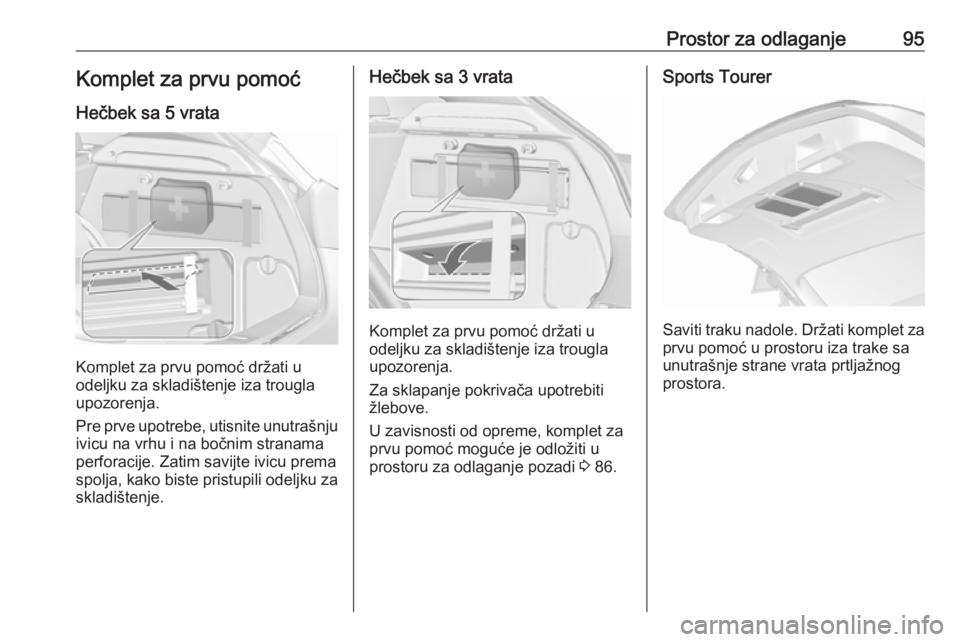

Prostor za odlaganje95Komplet za prvu pomoć
Hečbek sa 5 vrata
Komplet za prvu pomoć držati u
odeljku za skladištenje iza trougla
upozorenja.
Pre prve upotrebe, utisnite unutrašnju ivicu na vrhu i na bočnim stranama
perforacije. Zatim savijte ivicu prema
spolja, kako biste pristupili odeljku za
skladištenje.
Hečbek sa 3 vrata
Komplet za prvu pomoć držati u
odeljku za skladištenje iza trougla
upozorenja.
Za sklapanje pokrivača upotrebiti
žlebove.
U zavisnosti od opreme, komplet za
prvu pomoć moguće je odložiti u
prostoru za odlaganje pozadi 3 86.
Sports Tourer
Saviti traku nadole. Držati komplet za
prvu pomoć u prostoru iza trake sa
unutrašnje strane vrata prtljažnog
prostora.

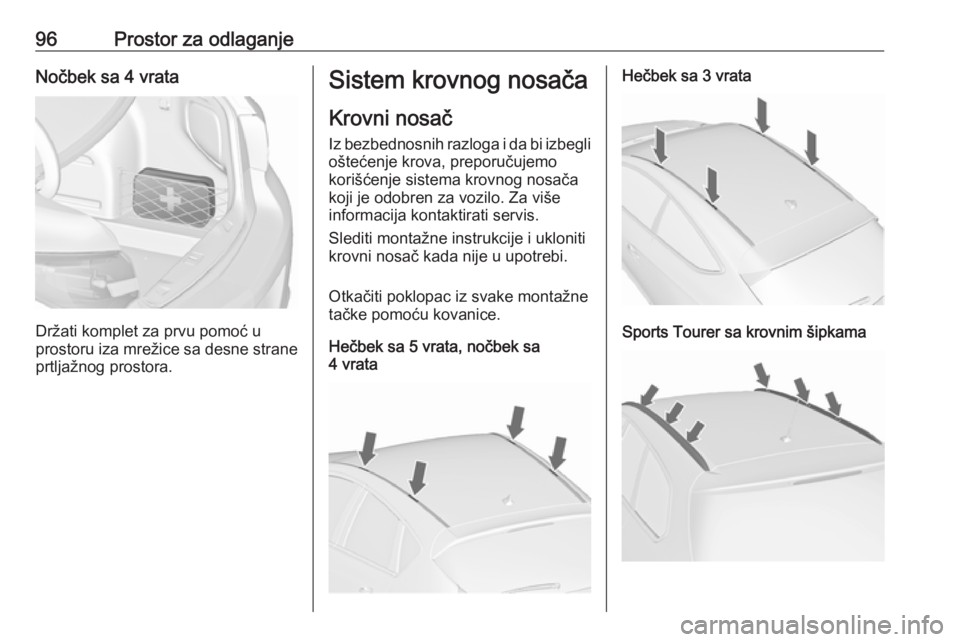

96Prostor za odlaganjeNočbek sa 4 vrata
Držati komplet za prvu pomoć u
prostoru iza mrežice sa desne strane prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Otkačiti poklopac iz svake montažne
tačke pomoću kovanice.
Hečbek sa 5 vrata, nočbek sa
4 vrataHečbek sa 3 vrata
Sports Tourer sa krovnim šipkama

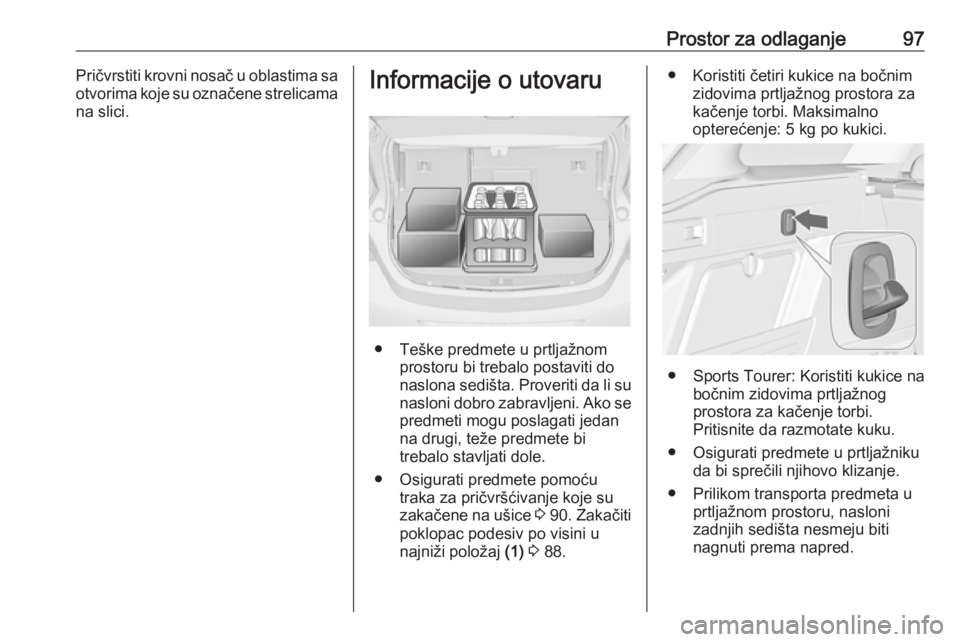

Prostor za odlaganje97Pričvrstiti krovni nosač u oblastima sa
otvorima koje su označene strelicama
na slici.Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže predmete bi
trebalo stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 90 . Zakačiti
poklopac podesiv po visini u
najniži položaj (1) 3 88.
● Koristiti četiri kukice na bočnim
zidovima prtljažnog prostora za
kačenje torbi. Maksimalno
opterećenje: 5 kg po kukici.
● Sports Tourer: Koristiti kukice na bočnim zidovima prtljažnog
prostora za kačenje torbi.
Pritisnite da razmotate kuku.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.

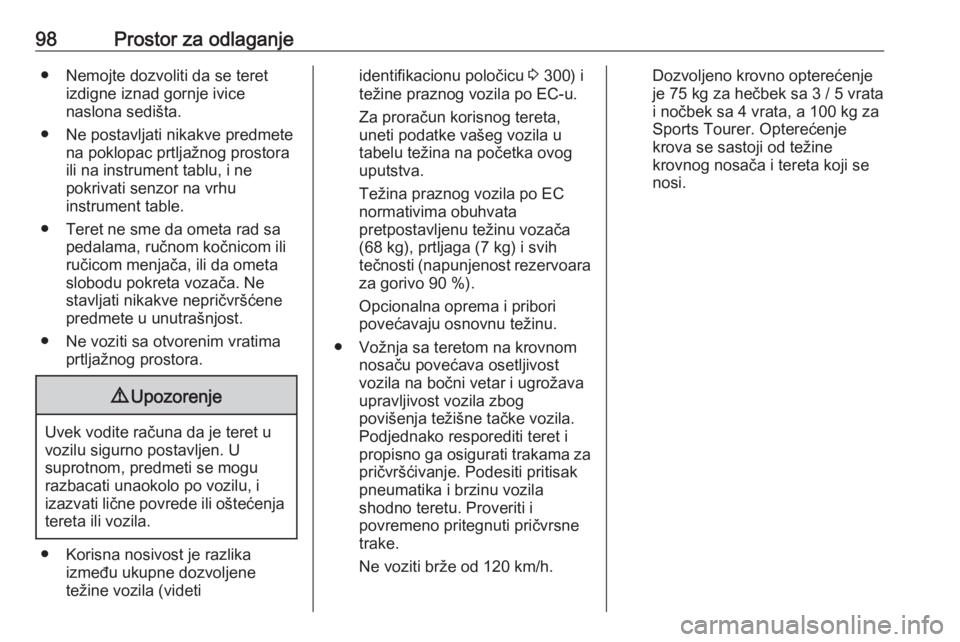

98Prostor za odlaganje● Nemojte dozvoliti da se teretizdigne iznad gornje ivice
naslona sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja
tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 300) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima obuhvata
pretpostavljenu težinu vozača
(68 kg), prtljaga (7 kg) i svih
tečnosti (napunjenost rezervoara za gorivo 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.Dozvoljeno krovno opterećenje
je 75 kg za hečbek sa 3 / 5 vrata
i nočbek sa 4 vrata, a 100 kg za
Sports Tourer. Opterećenje
krova se sastoji od težine
krovnog nosača i tereta koji se
nosi.
