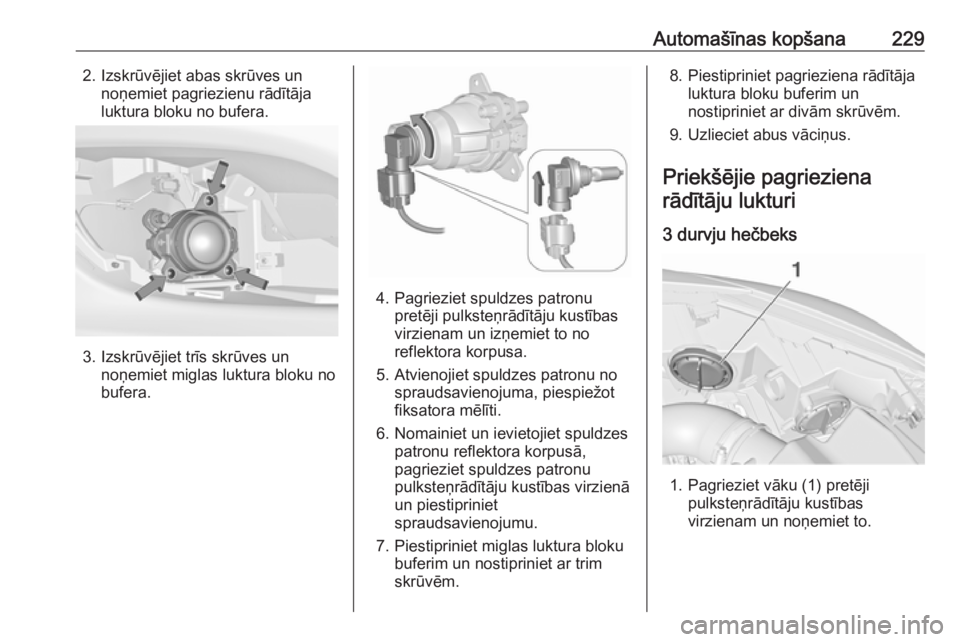

Automašīnas kopšana2292. Izskrūvējiet abas skrūves unnoņemiet pagriezienu rādītāja
luktura bloku no bufera.
3. Izskrūvējiet trīs skrūves un noņemiet miglas luktura bloku no
bufera.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
5. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
6. Nomainiet un ievietojiet spuldzes patronu reflektora korpusā,
pagrieziet spuldzes patronu
pulksteņrādītāju kustības virzienā
un piestipriniet
spraudsavienojumu.
7. Piestipriniet miglas luktura bloku buferim un nostipriniet ar trim
skrūvēm.
8. Piestipriniet pagrieziena rādītāja luktura bloku buferim un
nostipriniet ar divām skrūvēm.
9. Uzlieciet abus vāciņus.
Priekšējie pagrieziena rādītāju lukturi
3 durvju hečbeks
1. Pagrieziet vāku (1) pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.

230Automašīnas kopšana
2. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam, lai to atvienotu un
izņemtu no reflektora korpusa.
3. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
4. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
5. Ievietojiet spuldzes patronu atpakaļ reflektora korpusā un
pagrieziet to pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
4 durvju nočbeks1. Ar skrūvgriezi atbrīvojiet abus vāciņus atzīmētajā zonā.
2. Izskrūvējiet abas skrūves unnoņemiet lukturu bloku no bufera.

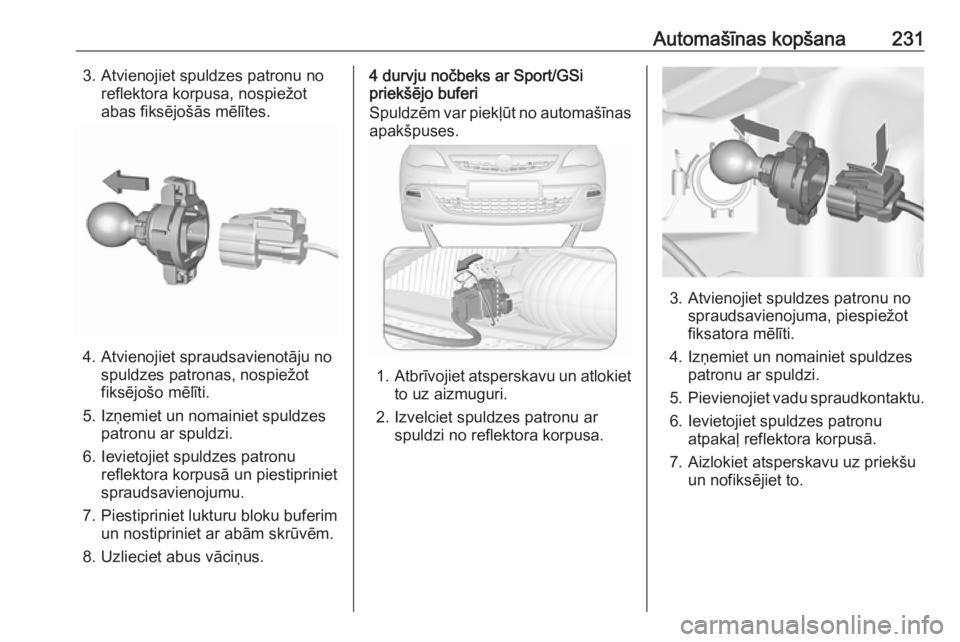

Automašīnas kopšana2313. Atvienojiet spuldzes patronu noreflektora korpusa, nospiežot
abas fiksējošās mēlītes.
4. Atvienojiet spraudsavienotāju no spuldzes patronas, nospiežot
fiksējošo mēlīti.
5. Izņemiet un nomainiet spuldzes patronu ar spuldzi.
6. Ievietojiet spuldzes patronu reflektora korpusā un piestipriniet
spraudsavienojumu.
7. Piestipriniet lukturu bloku buferim un nostipriniet ar abām skrūvēm.
8. Uzlieciet abus vāciņus.
4 durvju nočbeks ar Sport/GSi
priekšējo buferi
Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Atbrīvojiet atsperskavu un atlokiet
to uz aizmuguri.
2. Izvelciet spuldzes patronu ar spuldzi no reflektora korpusa.
3. Atvienojiet spuldzes patronu nospraudsavienojuma, piespiežot
fiksatora mēlīti.
4. Izņemiet un nomainiet spuldzes patronu ar spuldzi.
5. Pievienojiet vadu spraudkontaktu.
6. Ievietojiet spuldzes patronu atpakaļ reflektora korpusā.
7. Aizlokiet atsperskavu uz priekšu un nofiksējiet to.

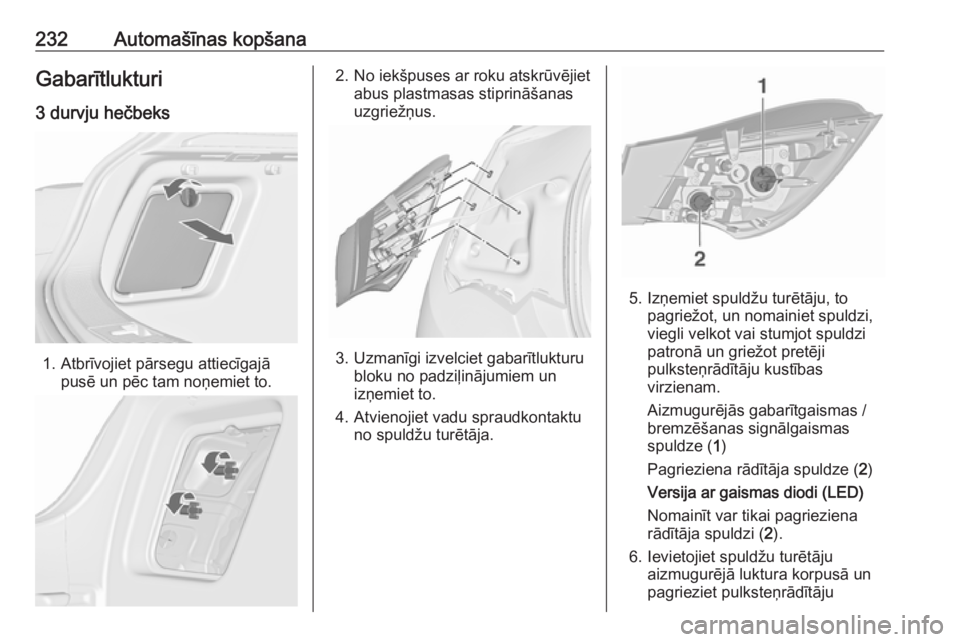

232Automašīnas kopšanaGabarītlukturi3 durvju hečbeks
1. Atbrīvojiet pārsegu attiecīgajā pusē un pēc tam noņemiet to.
2. No iekšpuses ar roku atskrūvējiet abus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.
5. Izņemiet spuldžu turētāju, to pagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas / bremzēšanas signālgaismas spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
Versija ar gaismas diodi (LED)
Nomainīt var tikai pagrieziena rādītāja spuldzi ( 2).
6. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā un
pagrieziet pulksteņrādītāju

Automašīnas kopšana233kustības virzienā. Pievienojiet
vadu spraudsavienojumu lukturu
blokam. Ievietojiet lukturu bloku ar fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriežņus no
bagāžas nodalījuma iekšpuses.
Aizveriet un nofiksējiet vāku.
Aizmugures durvju lukturu bloks
1. Atveriet bagāžas nodalījuma durvis un noņemiet attiecīgajā
pusē esošos pārsegus.
2. Izskrūvējiet trīs skrūves.
3. Izņemiet gabarītlukturu bloku no bagāžas nodalījuma durvīm.
4. Izņemiet spuldžu turētāju, to pagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas
spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no puses.
Versija ar gaismas diodi (LED)
Var nomainīt tikai vienu miglas
lukturi vai atpakaļgaitas lukturi ( 2)
— atkarībā no automašīnas
puses.
5. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā un
pagrieziet pulksteņrādītāju
kustības virzienā. Uzstādiet
aizmugurējo lukturi atpakaļ
bagāžas nodalījuma durvīs un
pievelciet skrūves. Piestipriniet
visus vākus.

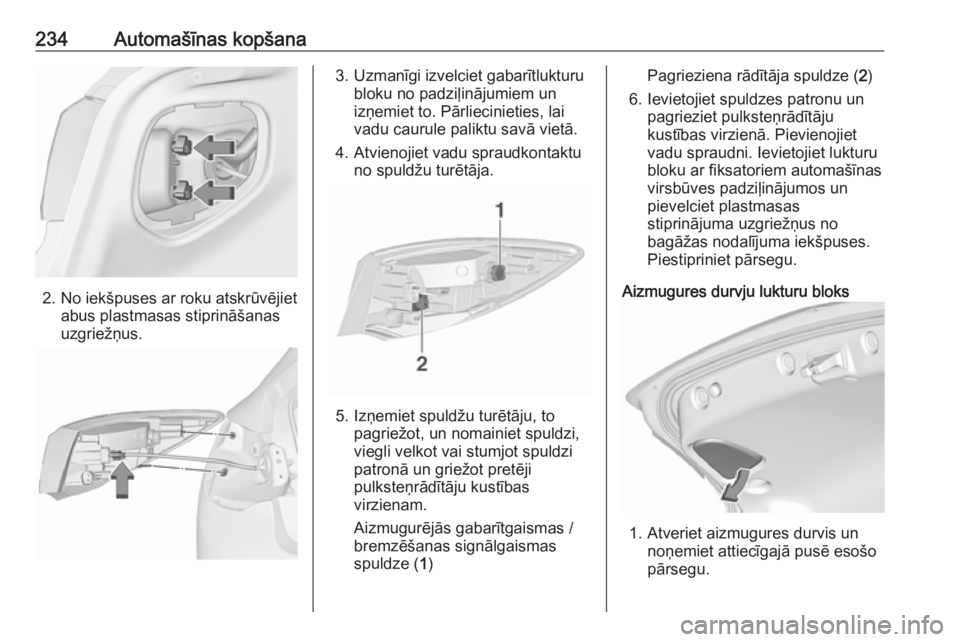

4 durvju nočbeks
1. Noņemiet pārsegu attiecīgajā pusē.

234Automašīnas kopšana
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.
5. Izņemiet spuldžu turētāju, topagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas /
bremzēšanas signālgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā. Pievienojiet
vadu spraudni. Ievietojiet lukturu
bloku ar fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriežņus no
bagāžas nodalījuma iekšpuses.
Piestipriniet pārsegu.
Aizmugures durvju lukturu bloks
1. Atveriet aizmugures durvis un noņemiet attiecīgajā pusē esošo
pārsegu.

Automašīnas kopšana235

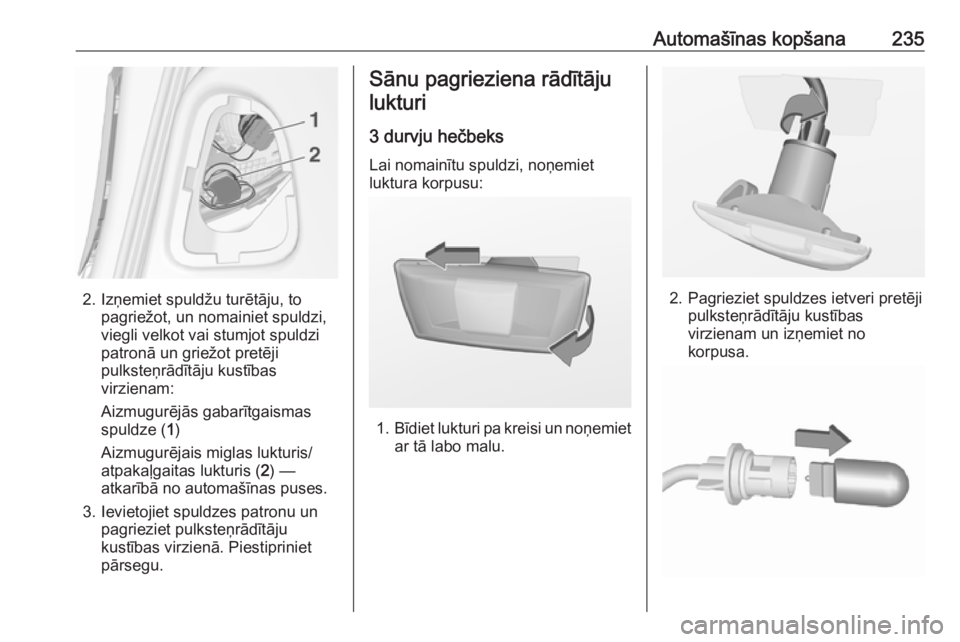

2. Izņemiet spuldžu turētāju, topagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam:
Aizmugurējās gabarītgaismas spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no automašīnas puses.
3. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā. Piestipriniet
pārsegu.
Sānu pagrieziena rādītāju
lukturi
3 durvju hečbeks
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

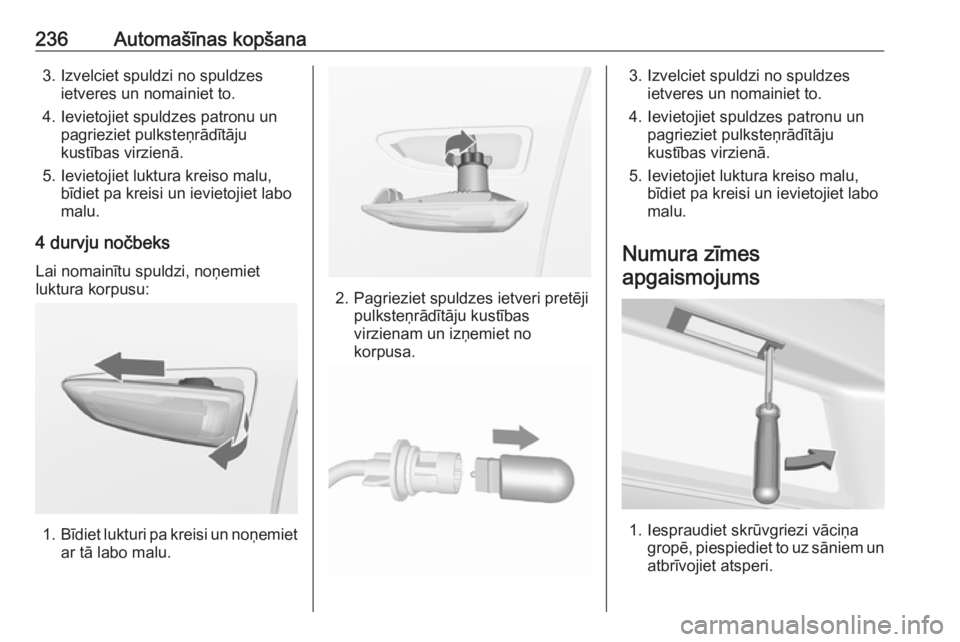

236Automašīnas kopšana3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
4 durvju nočbeks
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.

Automašīnas kopšana237

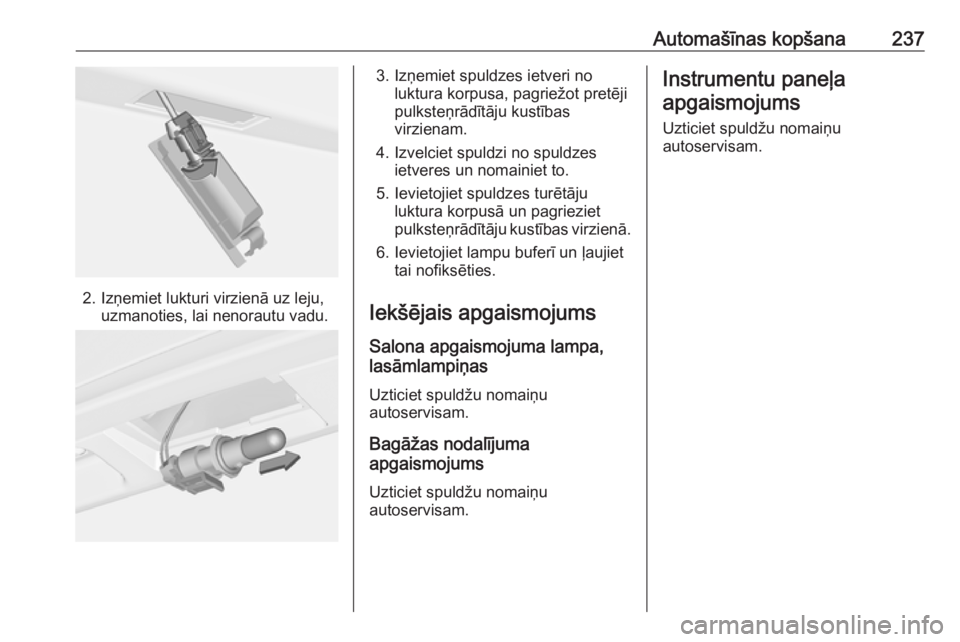

2. Izņemiet lukturi virzienā uz leju,uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.

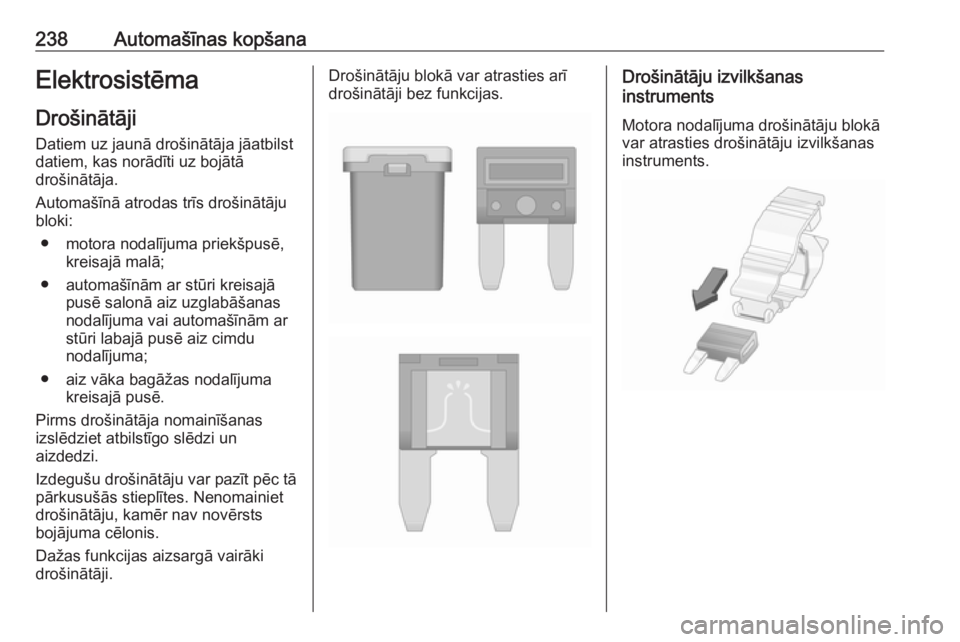

238Automašīnas kopšanaElektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● motora nodalījuma priekšpusē, kreisajā malā;
● automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
● aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
