Pleje af bilen209Drejelys
1.Drej kappen mod uret, og tag den
af.
2. Drej pæreholderen mod uret, indtil den er løsnet. Tag pærehol‐
deren med pæren ud af reflekto‐
ren.
3. Frigør pærefatningen fra stikket ved at trække.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i
reflektoren.
6. Sæt dækslet på, og drej det med uret.
Tågelygter
3-dørs hatchback
1. Frigør dækslet med en skruetræk‐
ker i fordybningen og afmonter
dækslet.
Page 212 of 291

210Pleje af bilen
2. Skru begge skruer ud og fjernlygteenheden fra kofangeren.
3. Drej pærefatningen venstre om,og tag den ud af reflektorhuset.
4. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐gen.
5. Fjern og udskift pærefatningen med pære og sæt stikket fast.
6. Sæt pærefatningen ind i reflektor‐
huset ved at dreje med uret og
sætte i hak.
7. Montér lygteenheden ved at spænde begge skruer.
8. Saml dækslet og sæt det i indgreb.
4-dørs notchback1. Løsn begge dæksler med en skruetrækker ved det markerede
område.
2. Skru begge skruer ud og fjern blin‐
klysenheden fra kofangeren.
Page 213 of 291

Pleje af bilen2113.Skru tre skruer ud og fjern tågely‐
gteenheden fra kofangeren.
4. Drej pærefatningen venstre om, og tag den ud af reflektorhuset.
5. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐gen.
6. Udskift og isæt pærefatningen i reflektorhuset, drej pærefatnin‐
gen med uret og fastgør stikprop‐
pen.
7. Fastgør tågelygteenheden i kofangeren og fastgør med tre
skruer.
8. Fastgør blinklysenheden i kofan‐ geren og fastgør med to skruer.
9. Isæt begge dæksler.
Forreste blinklys 3-dørs hatchback
1. Drej dækslet (1) mod uret, og tag det af.
2. Drej pærefatningen mod uret forat løsne og tage ud af reflektorhu‐
set.
3. Tag pæren ud af fatningen ved at dreje mod uret.
Page 214 of 291

212Pleje af bilen4. Udskift og indsæt en ny pære ifatningen ved at dreje med uret.
5. Indsæt pærefatningen i reflektor‐ huset og drej med uret.
6. Sæt kappen på, og drej den med uret.
4-dørs notchback
1. Løsn begge dæksler med en skruetrækker ved det markerede
område.
2. Skru begge skruer ud og fjern lygteenheden fra kofangeren.
3. Frigør pærefatningen fra reflektor‐
huset ved at presse på begge
holdeflige.
4. Udkobl stikket fra pærefatningen ved at trykke på holdefligen.
5. Fjern og udskift pærefatningen med pæren.
6. Isæt pærefatningen i reflektorhu‐ set og fastgør stikproppen.
7. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
8. Isæt begge dæksler.
4-dørs notchback med Sport/GSi-
forkofanger
Man får adgang til pærerne fra bilens
underside.

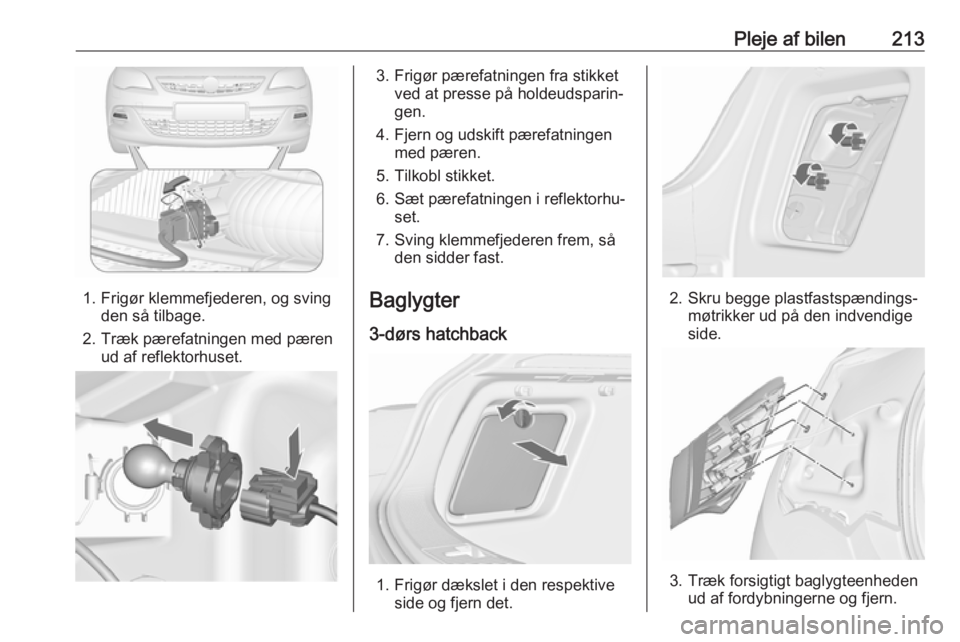

Page 215 of 291

Pleje af bilen213
1. Frigør klemmefjederen, og svingden så tilbage.
2. Træk pærefatningen med pæren ud af reflektorhuset.
3. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
4. Fjern og udskift pærefatningen med pæren.
5. Tilkobl stikket.
6. Sæt pærefatningen i reflektorhu‐ set.
7. Sving klemmefjederen frem, så den sidder fast.
Baglygter
3-dørs hatchback
1. Frigør dækslet i den respektive side og fjern det.
2. Skru begge plastfastspændings‐møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Page 216 of 291

214Pleje af bilen4. Tag stikket af fatningen.
5. Afmonter fatningen ved at drejeden og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets
retning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
Version med lysdiode (LED)
Kun blinklys ( 2) kan skiftes.
6. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret.
Forbind ledningsstikket med
lygteenheden. Montér lygten med
holdestifterne i fordybningerne på
bilens karosseri, og spænd fast‐
gørelsesmøtrikkerne af plast fra
den indvendige side af lastrum‐
met. Luk dækslet og sæt det på
plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dæsk‐ lerne i den pågældende side.
2. Skru tre skruer ud.
3. Afmonter baglygteenheden fra bagklappen.
4. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets
retning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
Version med lysdiode (LED)
Kun tågebaglygte hhv. baklygte
( 2 ) alt efter siden på bilen, kan
udskiftes.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret.Placér baglygteenheden i
bagklappen, og spænd skruerne.
Fastgør alle dæksler.
Page 217 of 291

Pleje af bilen2154-dørs notchback
1. Fjern dækslet i den reagerendeside.
2. Skru to plastfastspændingsmø‐trikker ud på den indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
4. Tag stikket af fatningen.
5. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets
retning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
6. Isæt pæreholderen og drej den med uret. Tilslut stikket. Montér
lygten med holdestifterne i fordyb‐
ningerne på bilens karosseri, og
spænd fastgørelsesmøtrikkerne
af plast fra den indvendige side af lastrummet. Sæt afdækningen på.
Page 218 of 291

216Pleje af bilenLygteenhed i bagklappen
1. Åbn bagklappen og fjern afdæk‐ningen i den pågældende side.
2. Afmonter fatningen ved at drejeden og udskift pæren ved at
trække eller skubbe pæren lidt indi soklen og dreje mod urets
retning:
Baglygtepære ( 1)
Tågebaglygte/baklys ( 2), afhæn‐
gigt af siden på bilen.
3. Isæt pæreholderen og drej den med uret. Sæt afdækningen på.
Sideblink 3-dørs hatchbackAfmonter lampehuset for at udskiftepæren:
1. Skyd pæren til venstre, og tag den
ud i dens højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
Page 219 of 291

Pleje af bilen2174. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
4-dørs notchback Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud i dens højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
Page 220 of 291

218Pleje af bilen
2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lampehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper Få pærerne udskiftet af et værksted.
Lampe i bagagerum
Få pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet,
henholdsvis i højrestyrede biler
bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
