Bilvård229

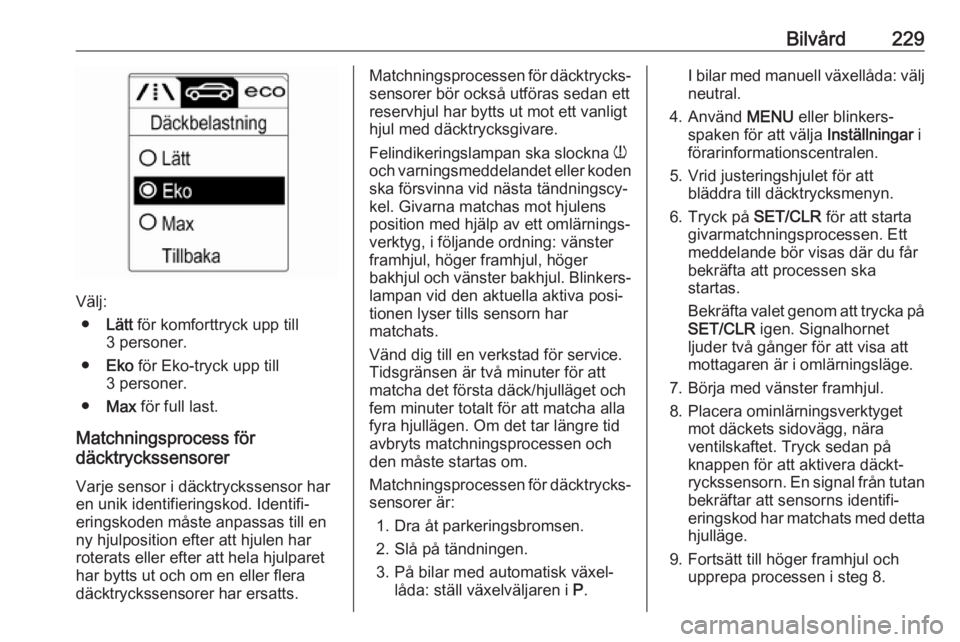

Välj:● Lätt för komforttryck upp till
3 personer.
● Eko för Eko-tryck upp till
3 personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har
en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition efter att hjulen har
roterats eller efter att hela hjulparet
har bytts ut och om en eller flera
däcktryckssensorer har ersatts.
Matchningsprocessen för däcktrycks‐ sensorer bör också utföras sedan ettreservhjul har bytts ut mot ett vanligt
hjul med däcktrycksgivare.
Felindikeringslampan ska slockna w
och varningsmeddelandet eller koden
ska försvinna vid nästa tändningscy‐
kel. Givarna matchas mot hjulens
position med hjälp av ett omlärnings‐
verktyg, i följande ordning: vänster
framhjul, höger framhjul, höger
bakhjul och vänster bakhjul. Blinkers‐
lampan vid den aktuella aktiva posi‐
tionen lyser tills sensorn har
matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att
matcha det första däck/hjulläget och
fem minuter totalt för att matcha alla fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐ sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.I bilar med manuell växellåda: välj
neutral.
4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska
startas.
Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
7. Börja med vänster framhjul.
8. Placera ominlärningsverktyget mot däckets sidovägg, näraventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan bekräftar att sensorns identifi‐
eringskod har matchats med detta
hjulläge.
9. Fortsätt till höger framhjul och upprepa processen i steg 8.

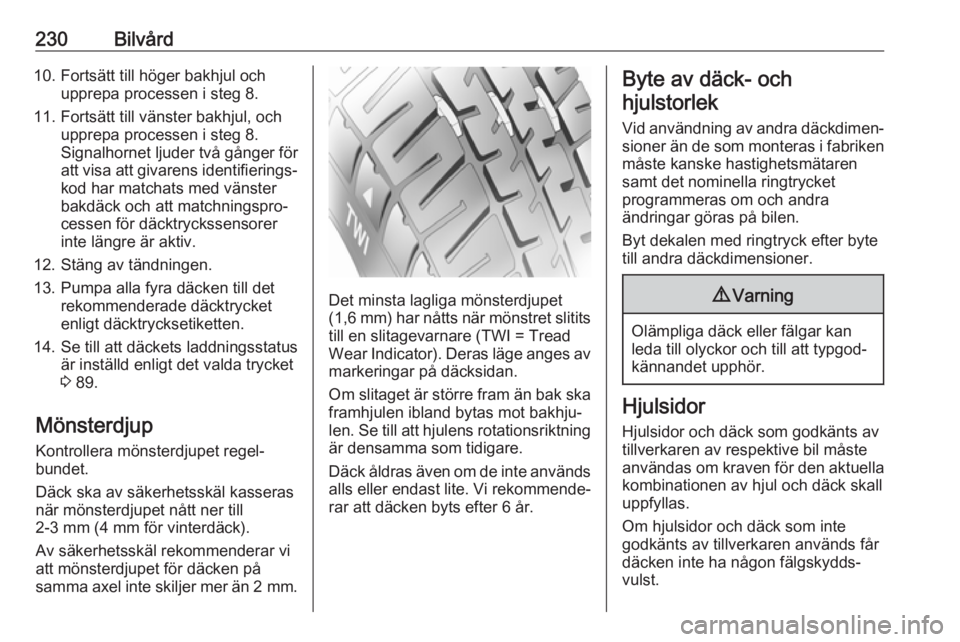

230Bilvård10. Fortsätt till höger bakhjul ochupprepa processen i steg 8.
11. Fortsätt till vänster bakhjul, och upprepa processen i steg 8.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakdäck och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt däcktrycksetiketten.
14. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 89.
Mönsterdjup
Kontrollera mönsterdjupet regel‐
bundet.
Däck ska av säkerhetsskäl kasseras
när mönsterdjupet nått ner till
2-3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det minsta lagliga mönsterdjupet
( 1,6 mm) har nåtts när mönstret slitits
till en slitagevarnare (TWI = Tread
Wear Indicator). Deras läge anges av markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen ibland bytas mot bakhju‐
len. Se till att hjulens rotationsriktning är densamma som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byte av däck- och
hjulstorlek
Vid användning av andra däckdimen‐
sioner än de som monteras i fabriken måste kanske hastighetsmätaren
samt det nominella ringtrycket
programmeras om och andra
ändringar göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Hjulsidor och däck som godkänts av
tillverkaren av respektive bil måste
användas om kraven för den aktuella
kombinationen av hjul och däck skall
uppfyllas.
Om hjulsidor och däck som inte
godkänts av tillverkaren används får däcken inte ha någon fälgskydds‐
vulst.

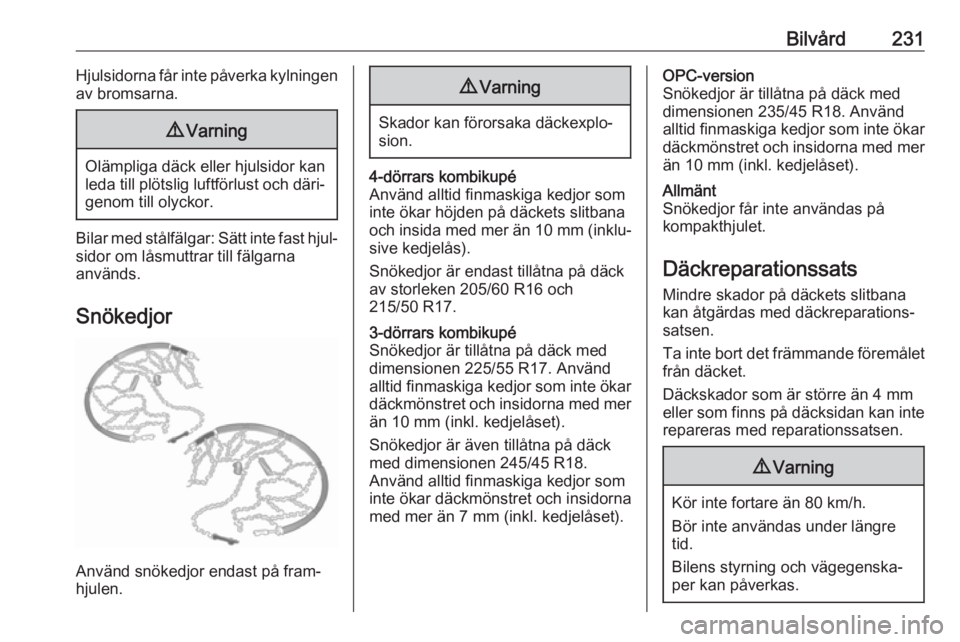

Bilvård231Hjulsidorna får inte påverka kylningen
av bromsarna.9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Sätt inte fast hjul‐sidor om låsmuttrar till fälgarna
används.
Snökedjor
Använd snökedjor endast på fram‐
hjulen.
9 Varning
Skador kan förorsaka däckexplo‐
sion.
4-dörrars kombikupé
Använd alltid finmaskiga kedjor som
inte ökar höjden på däckets slitbana
och insida med mer än 10 mm (inklu‐
sive kedjelås).
Snökedjor är endast tillåtna på däck
av storleken 205/60 R16 och
215/50 R17.3-dörrars kombikupé
Snökedjor är tillåtna på däck med
dimensionen 225/55 R17. Använd
alltid finmaskiga kedjor som inte ökar
däckmönstret och insidorna med mer än 10 mm (inkl. kedjelåset).
Snökedjor är även tillåtna på däck
med dimensionen 245/45 R18.
Använd alltid finmaskiga kedjor som
inte ökar däckmönstret och insidorna
med mer än 7 mm (inkl. kedjelåset).OPC-version
Snökedjor är tillåtna på däck med
dimensionen 235/45 R18. Använd
alltid finmaskiga kedjor som inte ökar
däckmönstret och insidorna med mer än 10 mm (inkl. kedjelåset).Allmänt
Snökedjor får inte användas på
kompakthjulet.
Däckreparationssats
Mindre skador på däckets slitbana
kan åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.
9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.

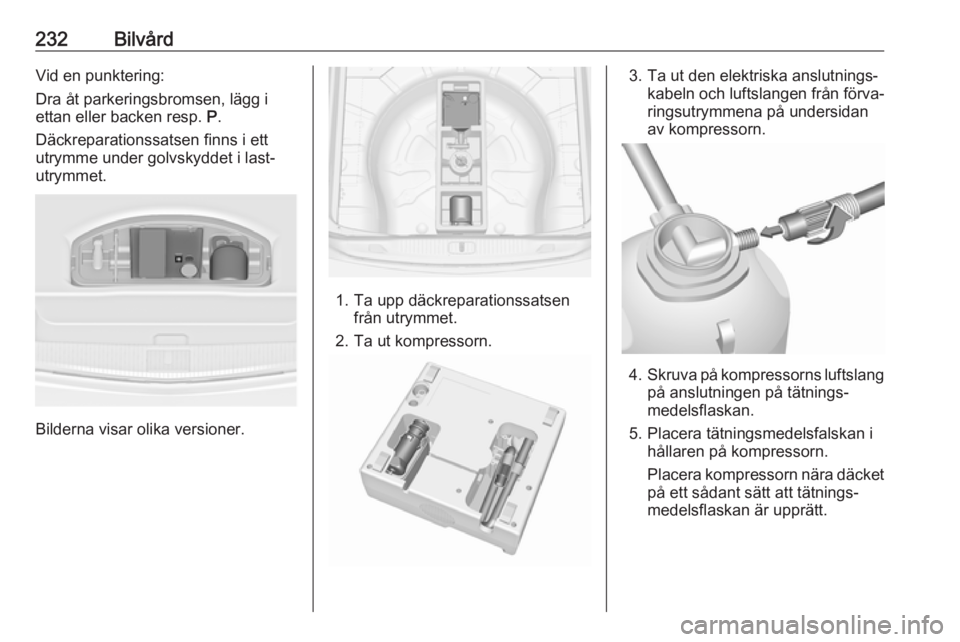

232BilvårdVid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen finns i ett
utrymme under golvskyddet i last‐
utrymmet.
Bilderna visar olika versioner.
1. Ta upp däckreparationssatsen från utrymmet.
2. Ta ut kompressorn.
3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.

Bilvård233

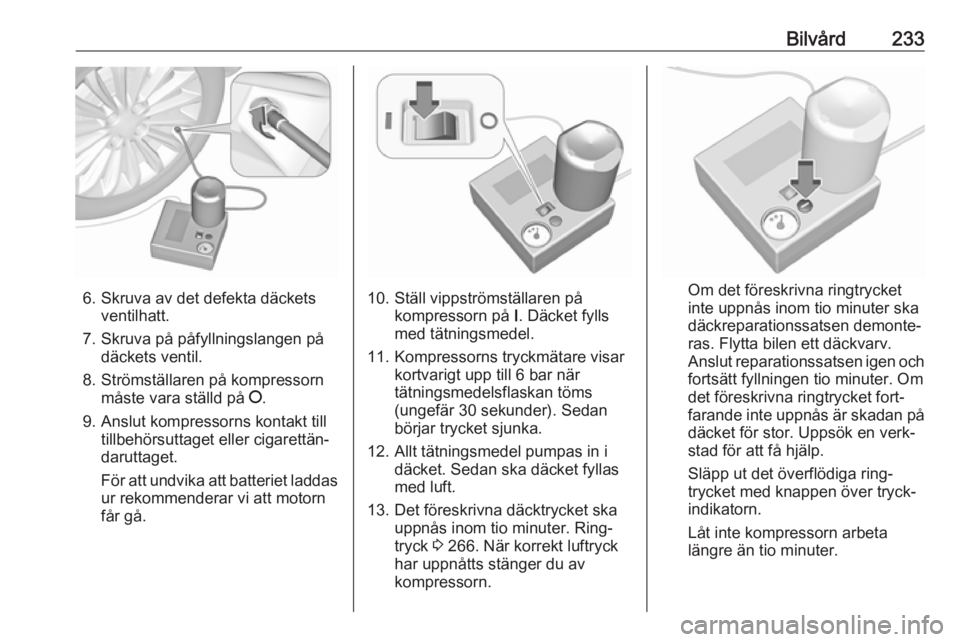

6. Skruva av det defekta däcketsventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.10. Ställ vippströmställaren på kompressorn på I. Däcket fylls
med tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna däcktrycket ska uppnås inom tio minuter. Ring‐
tryck 3 266. När korrekt luftryck
har uppnåtts stänger du av
kompressorn.Om det föreskrivna ringtrycket
inte uppnås inom tio minuter ska
däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv.
Anslut reparationssatsen igen och fortsätt fyllningen tio minuter. Omdet föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än tio minuter.

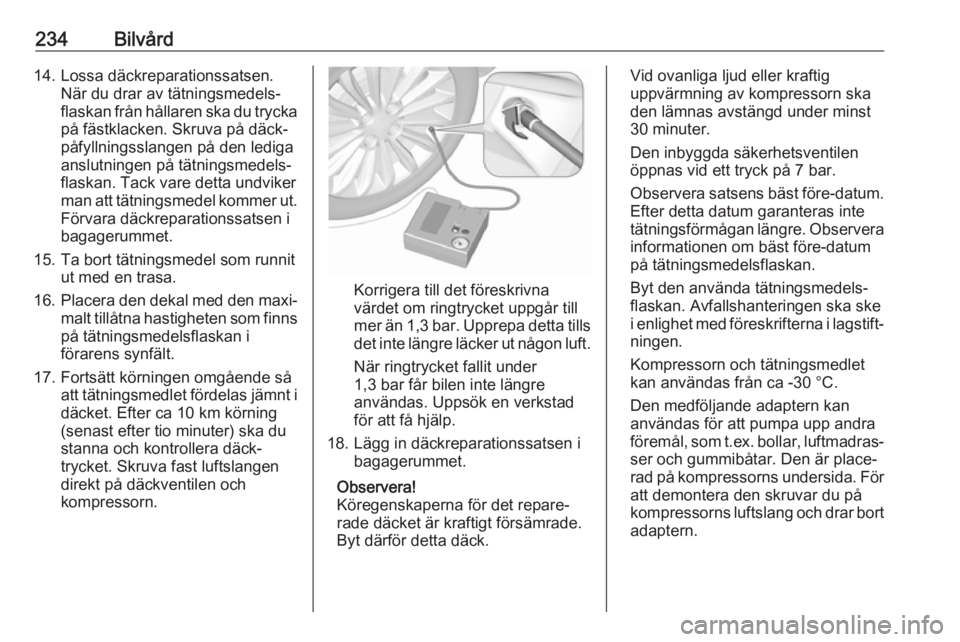

234Bilvård14. Lossa däckreparationssatsen.När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker
man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i
förarens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter tio minuter) ska du
stanna och kontrollera däck‐
trycket. Skruva fast luftslangen
direkt på däckventilen och
kompressorn.
Korrigera till det föreskrivna
värdet om ringtrycket uppgår till
mer än 1,3 bar. Upprepa detta tills
det inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre
användas. Uppsök en verkstad
för att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig
uppvärmning av kompressorn ska
den lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen
öppnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum. Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lagstift‐
ningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan
användas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För
att demontera den skruvar du på
kompressorns luftslang och drar bort adaptern.

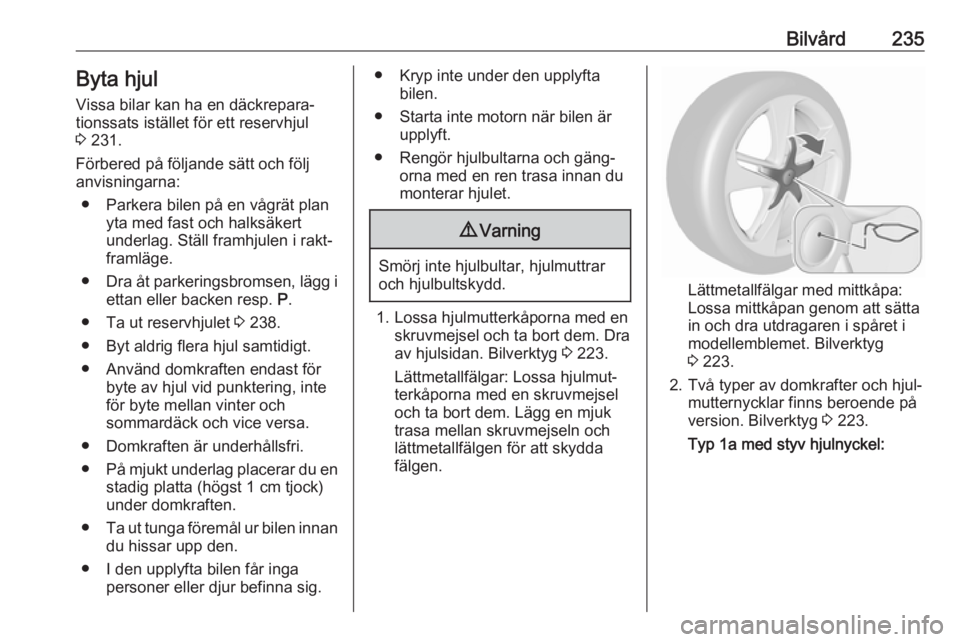

Bilvård235Byta hjulVissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 231.
Förbered på följande sätt och följ
anvisningarna:
● Parkera bilen på en vågrät plan yta med fast och halksäkert
underlag. Ställ framhjulen i rakt‐
framläge.
● Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
● Ta ut reservhjulet 3 238.
● Byt aldrig flera hjul samtidigt.
● Använd domkraften endast för byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
● Domkraften är underhållsfri.
● På mjukt underlag placerar du en
stadig platta (högst 1 cm tjock)
under domkraften.
● Ta ut tunga föremål ur bilen innan
du hissar upp den.
● I den upplyfta bilen får inga personer eller djur befinna sig.● Kryp inte under den upplyfta bilen.
● Starta inte motorn när bilen är upplyft.
● Rengör hjulbultarna och gäng‐ orna med en ren trasa innan du
monterar hjulet.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan. Bilverktyg 3 223.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda
fälgen.
Lättmetallfälgar med mittkåpa:
Lossa mittkåpan genom att sätta
in och dra utdragaren i spåret i
modellemblemet. Bilverktyg
3 223.
2. Två typer av domkrafter och hjul‐ mutternycklar finns beroende på
version. Bilverktyg 3 223.

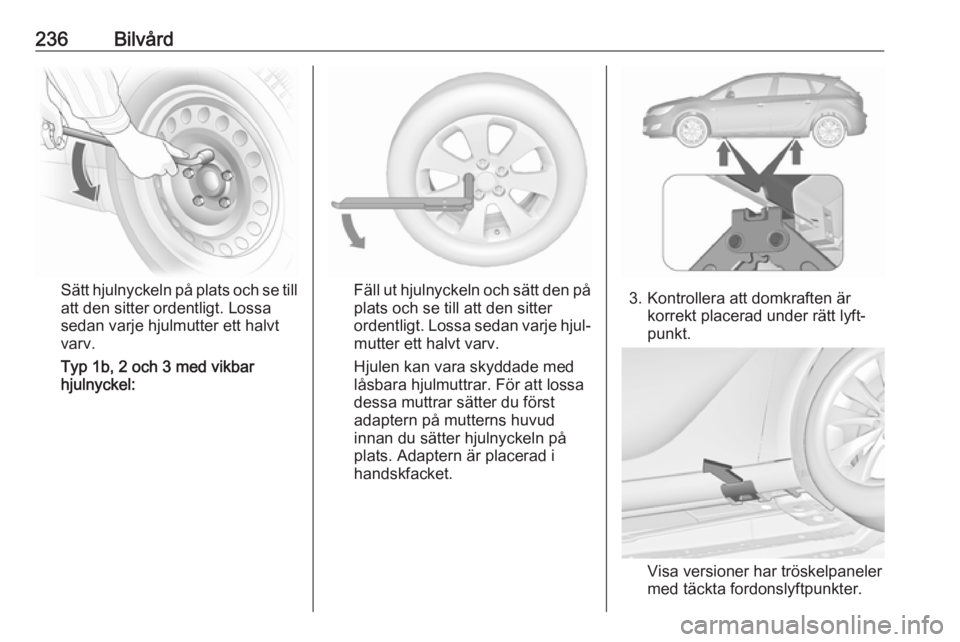

Typ 1a med styv hjulnyckel:

236Bilvård
Sätt hjulnyckeln på plats och se till
att den sitter ordentligt. Lossa
sedan varje hjulmutter ett halvt
varv.
Typ 1b, 2 och 3 med vikbar
hjulnyckel:Fäll ut hjulnyckeln och sätt den på
plats och se till att den sitter
ordentligt. Lossa sedan varje hjul‐ mutter ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först
adaptern på mutterns huvud
innan du sätter hjulnyckeln på
plats. Adaptern är placerad i handskfacket.3. Kontrollera att domkraften är korrekt placerad under rätt lyft‐
punkt.
Visa versioner har tröskelpaneler med täckta fordonslyftpunkter.

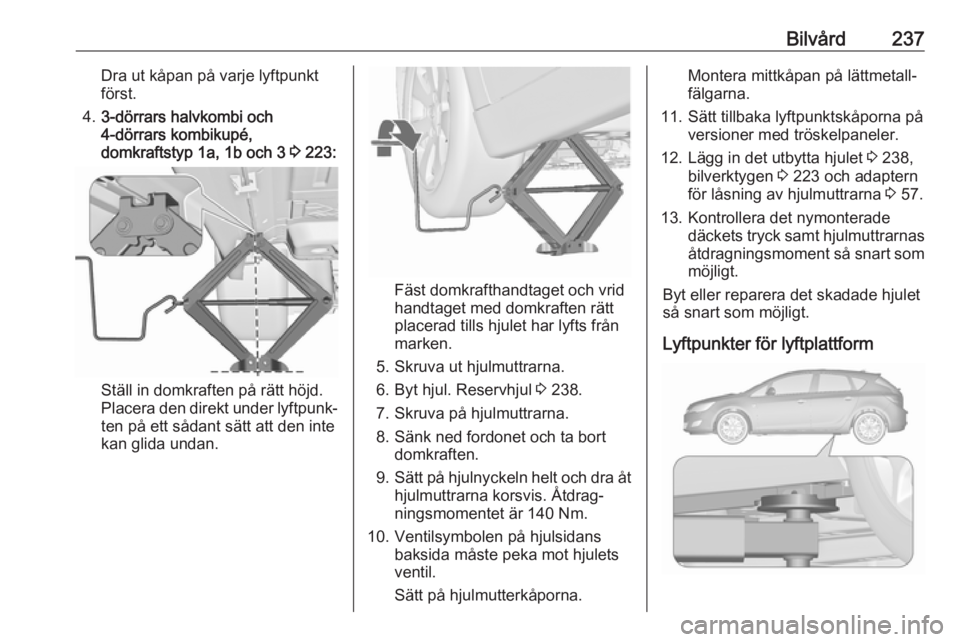

Bilvård237Dra ut kåpan på varje lyftpunkt
först.
4. 3-dörrars halvkombi och
4-dörrars kombikupé,
domkraftstyp 1a, 1b och 3 3 223:
Ställ in domkraften på rätt höjd.
Placera den direkt under lyftpunk‐
ten på ett sådant sätt att den inte
kan glida undan.
Fäst domkrafthandtaget och vrid
handtaget med domkraften rätt
placerad tills hjulet har lyfts från
marken.
5. Skruva ut hjulmuttrarna. 6. Byt hjul. Reservhjul 3 238.
7. Skruva på hjulmuttrarna. 8. Sänk ned fordonet och ta bort domkraften.
9. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 140 Nm.
10. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna.
Montera mittkåpan på lättmetall‐
fälgarna.
11. Sätt tillbaka lyftpunktskåporna på versioner med tröskelpaneler.
12. Lägg in det utbytta hjulet 3 238,
bilverktygen 3 223 och adaptern
för låsning av hjulmuttrarna 3 57.
13. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnasåtdragningsmoment så snart som
möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.

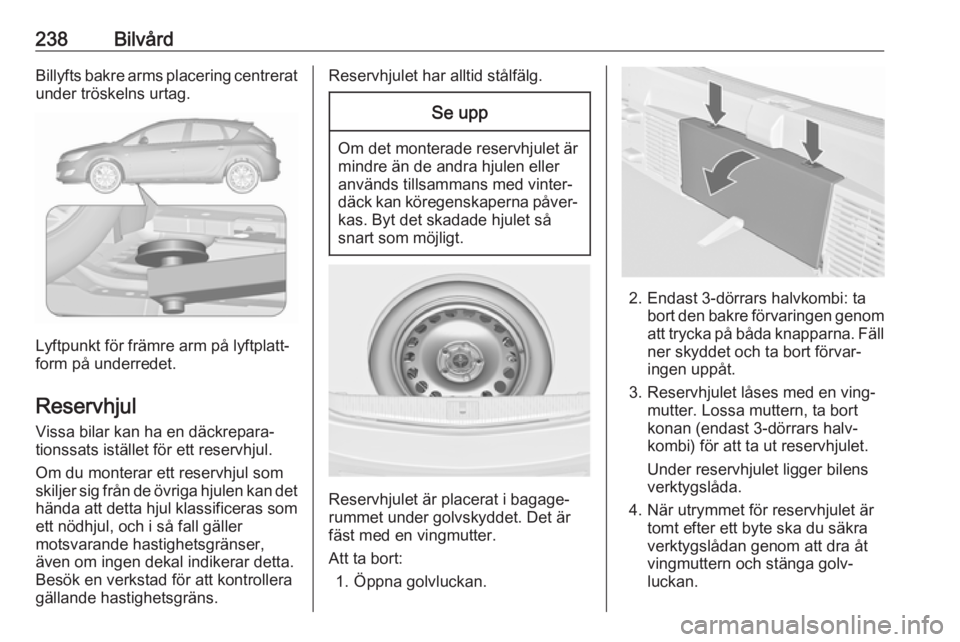

Lyftpunkter för lyftplattform

238BilvårdBillyfts bakre arms placering centrerat
under tröskelns urtag.
Lyftpunkt för främre arm på lyftplatt‐
form på underredet.
Reservhjul Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det hända att detta hjul klassificeras som
ett nödhjul, och i så fall gäller
motsvarande hastighetsgränser,
även om ingen dekal indikerar detta.
Besök en verkstad för att kontrollera
gällande hastighetsgräns.
Reservhjulet har alltid stålfälg.Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Reservhjulet är placerat i bagage‐
rummet under golvskyddet. Det är
fäst med en vingmutter.
Att ta bort: 1. Öppna golvluckan.
2. Endast 3-dörrars halvkombi: ta bort den bakre förvaringen genomatt trycka på båda knapparna. Fäll
ner skyddet och ta bort förvar‐
ingen uppåt.
3. Reservhjulet låses med en ving‐ mutter. Lossa muttern, ta bort
konan (endast 3-dörrars halv‐
kombi) för att ta ut reservhjulet.
Under reservhjulet ligger bilens
verktygslåda.
4. När utrymmet för reservhjulet är tomt efter ett byte ska du säkra
verktygslådan genom att dra åt
vingmuttern och stänga golv‐
luckan.
