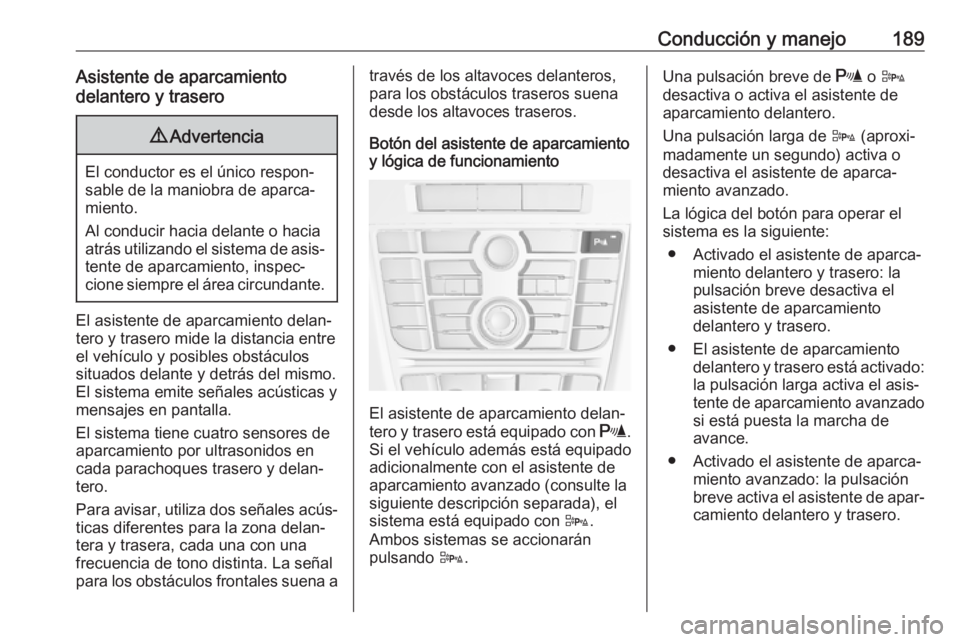

Conducción y manejo189Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
El sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta. La señal
para los obstáculos frontales suena a
través de los altavoces delanteros,
para los obstáculos traseros suena
desde los altavoces traseros.
Botón del asistente de aparcamiento
y lógica de funcionamiento
El asistente de aparcamiento delan‐
tero y trasero está equipado con r.
Si el vehículo además está equipado adicionalmente con el asistente de
aparcamiento avanzado (consulte la
siguiente descripción separada), el
sistema está equipado con D.
Ambos sistemas se accionarán
pulsando D.
Una pulsación breve de
r o D
desactiva o activa el asistente de
aparcamiento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón para operar el
sistema es la siguiente:
● Activado el asistente de aparca‐ miento delantero y trasero: la
pulsación breve desactiva el
asistente de aparcamiento
delantero y trasero.
● El asistente de aparcamiento delantero y trasero está activado:la pulsación larga activa el asis‐
tente de aparcamiento avanzado si está puesta la marcha de
avance.
● Activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.

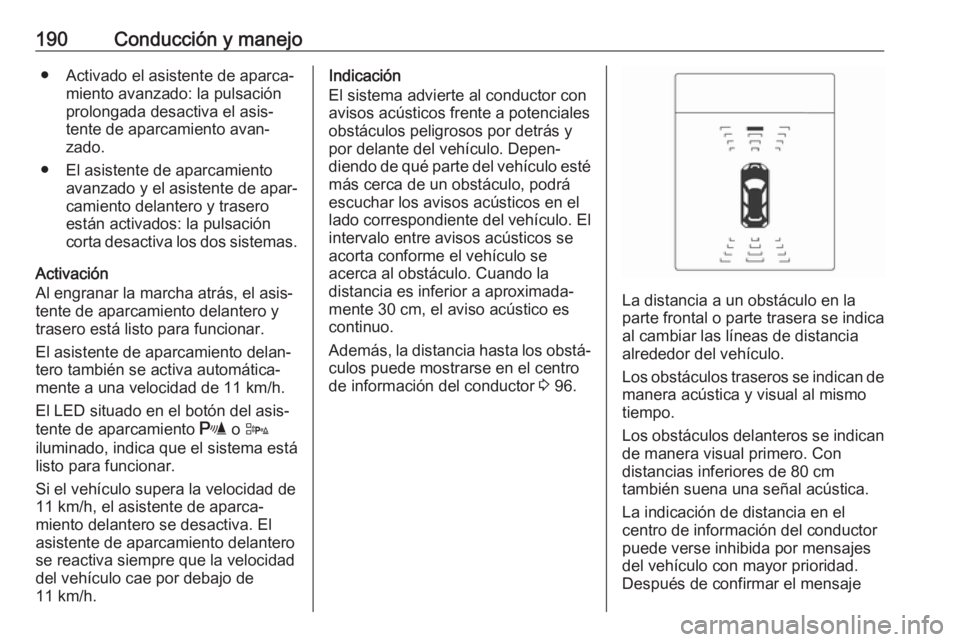

190Conducción y manejo● Activado el asistente de aparca‐miento avanzado: la pulsación
prolongada desactiva el asis‐ tente de aparcamiento avan‐
zado.
● El asistente de aparcamiento avanzado y el asistente de apar‐
camiento delantero y trasero
están activados: la pulsación
corta desactiva los dos sistemas.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El asistente de aparcamiento delan‐
tero también se activa automática‐
mente a una velocidad de 11 km/h.
El LED situado en el botón del asis‐
tente de aparcamiento r o D
iluminado, indica que el sistema está listo para funcionar.
Si el vehículo supera la velocidad de
11 km/h, el asistente de aparca‐
miento delantero se desactiva. El
asistente de aparcamiento delantero
se reactiva siempre que la velocidad
del vehículo cae por debajo de
11 km/h.Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás y
por delante del vehículo. Depen‐
diendo de qué parte del vehículo esté
más cerca de un obstáculo, podrá
escuchar los avisos acústicos en el
lado correspondiente del vehículo. El intervalo entre avisos acústicos se
acorta conforme el vehículo se
acerca al obstáculo. Cuando la
distancia es inferior a aproximada‐
mente 30 cm, el aviso acústico es
continuo.
Además, la distancia hasta los obstá‐
culos puede mostrarse en el centro
de información del conductor 3 96.
La distancia a un obstáculo en la
parte frontal o parte trasera se indica
al cambiar las líneas de distancia
alrededor del vehículo.
Los obstáculos traseros se indican de
manera acústica y visual al mismo
tiempo.
Los obstáculos delanteros se indican de manera visual primero. Con
distancias inferiores de 80 cm
también suena una señal acústica.
La indicación de distancia en el
centro de información del conductor
puede verse inhibida por mensajes
del vehículo con mayor prioridad.
Después de confirmar el mensaje

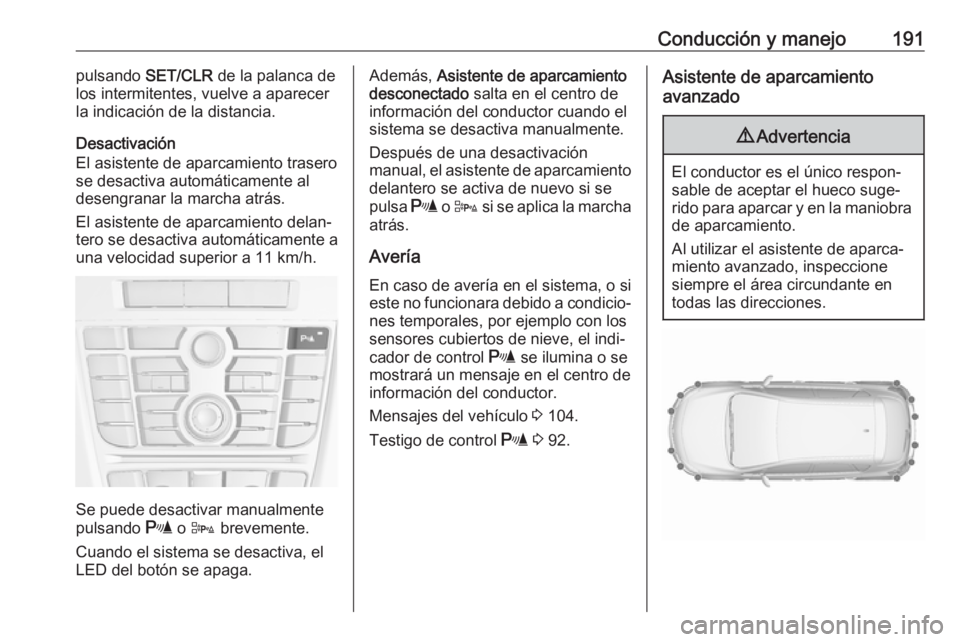

Conducción y manejo191pulsando SET/CLR de la palanca de
los intermitentes, vuelve a aparecer
la indicación de la distancia.
Desactivación
El asistente de aparcamiento trasero
se desactiva automáticamente al
desengranar la marcha atrás.
El asistente de aparcamiento delan‐
tero se desactiva automáticamente a
una velocidad superior a 11 km/h.
Se puede desactivar manualmente
pulsando r o D brevemente.
Cuando el sistema se desactiva, el LED del botón se apaga.
Además, Asistente de aparcamiento
desconectado salta en el centro de
información del conductor cuando el
sistema se desactiva manualmente.
Después de una desactivación
manual, el asistente de aparcamiento
delantero se activa de nuevo si se
pulsa r o D si se aplica la marcha
atrás.
Avería En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, por ejemplo con los
sensores cubiertos de nieve, el indi‐
cador de control r se ilumina o se
mostrará un mensaje en el centro de información del conductor.
Mensajes del vehículo 3 104.
Testigo de control r 3 92.Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en
todas las direcciones.

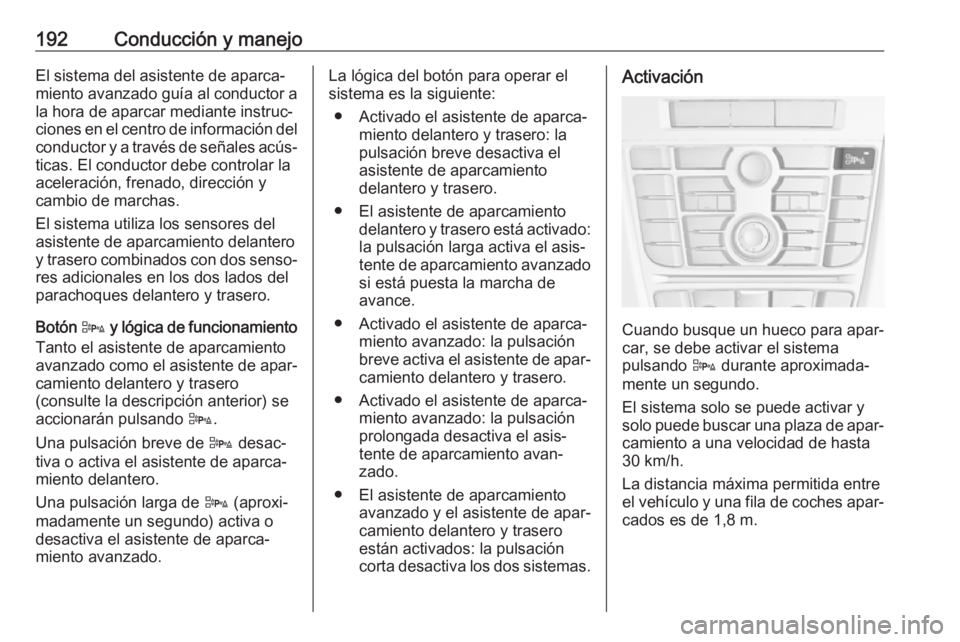

192Conducción y manejoEl sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del conductor y a través de señales acús‐
ticas. El conductor debe controlar la
aceleración, frenado, dirección y
cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐ res adicionales en los dos lados del
parachoques delantero y trasero.
Botón D y lógica de funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero
(consulte la descripción anterior) se
accionarán pulsando D.
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐
miento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.La lógica del botón para operar el
sistema es la siguiente:
● Activado el asistente de aparca‐ miento delantero y trasero: la
pulsación breve desactiva el
asistente de aparcamiento
delantero y trasero.
● El asistente de aparcamiento delantero y trasero está activado:la pulsación larga activa el asis‐
tente de aparcamiento avanzado si está puesta la marcha de
avance.
● Activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.
● Activado el asistente de aparca‐ miento avanzado: la pulsación
prolongada desactiva el asis‐
tente de aparcamiento avan‐
zado.
● El asistente de aparcamiento avanzado y el asistente de apar‐
camiento delantero y trasero
están activados: la pulsación
corta desactiva los dos sistemas.Activación
Cuando busque un hueco para apar‐
car, se debe activar el sistema
pulsando D durante aproximada‐
mente un segundo.
El sistema solo se puede activar y
solo puede buscar una plaza de apar‐ camiento a una velocidad de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐
cados es de 1,8 m.

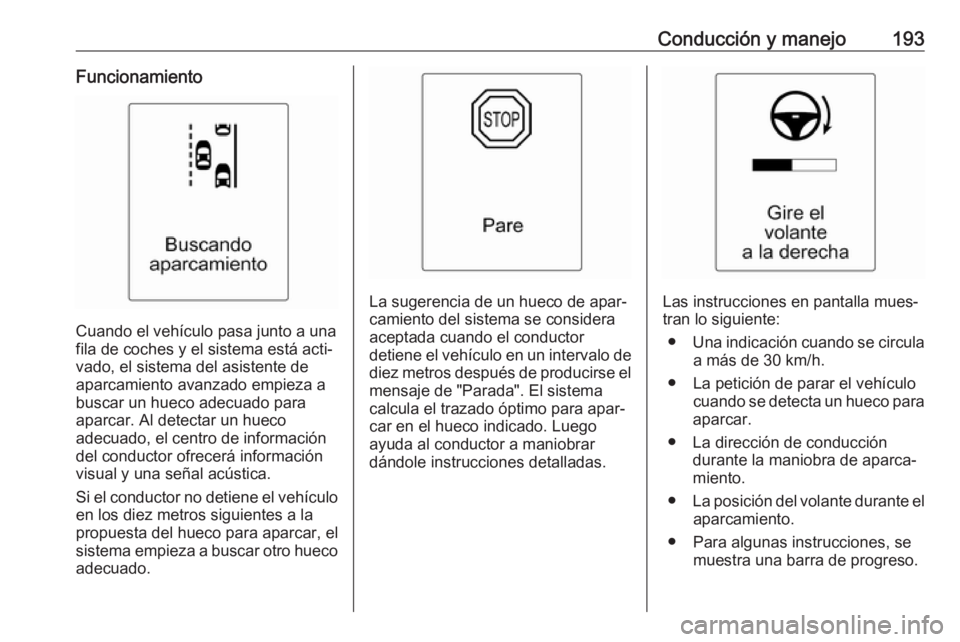

Conducción y manejo193Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco
adecuado, el centro de información
del conductor ofrecerá información
visual y una señal acústica.
Si el conductor no detiene el vehículo
en los diez metros siguientes a la
propuesta del hueco para aparcar, el
sistema empieza a buscar otro hueco adecuado.
La sugerencia de un hueco de apar‐camiento del sistema se considera
aceptada cuando el conductor
detiene el vehículo en un intervalo de
diez metros después de producirse el mensaje de "Parada". El sistema
calcula el trazado óptimo para apar‐
car en el hueco indicado. Luego
ayuda al conductor a maniobrar
dándole instrucciones detalladas.Las instrucciones en pantalla mues‐
tran lo siguiente:
● Una indicación cuando se circula
a más de 30 km/h.
● La petición de parar el vehículo cuando se detecta un hueco para
aparcar.
● La dirección de conducción durante la maniobra de aparca‐
miento.
● La posición del volante durante el
aparcamiento.
● Para algunas instrucciones, se muestra una barra de progreso.

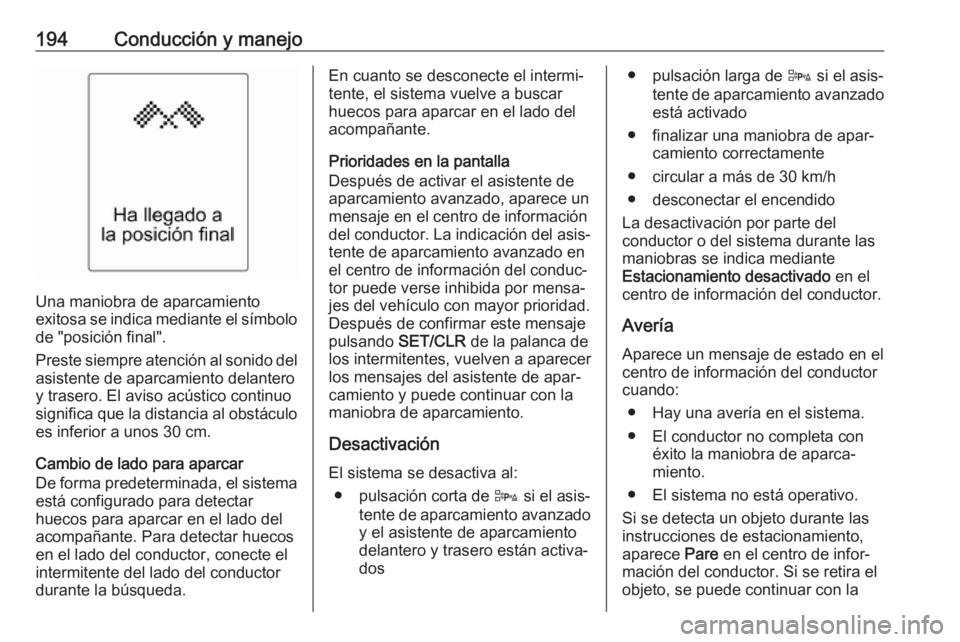

194Conducción y manejo
Una maniobra de aparcamiento
exitosa se indica mediante el símbolo
de "posición final".
Preste siempre atención al sonido del asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo
es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema está configurado para detectar
huecos para aparcar en el lado del
acompañante. Para detectar huecos
en el lado del conductor, conecte el
intermitente del lado del conductor
durante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar
huecos para aparcar en el lado del
acompañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐
tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes, vuelven a aparecer los mensajes del asistente de apar‐
camiento y puede continuar con la maniobra de aparcamiento.
Desactivación
El sistema se desactiva al: ● pulsación corta de D si el asis‐
tente de aparcamiento avanzado y el asistente de aparcamiento
delantero y trasero están activa‐
dos● pulsación larga de D si el asis‐
tente de aparcamiento avanzado
está activado
● finalizar una maniobra de apar‐ camiento correctamente
● circular a más de 30 km/h
● desconectar el encendido
La desactivación por parte del
conductor o del sistema durante las
maniobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.
Avería Aparece un mensaje de estado en el
centro de información del conductor
cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la

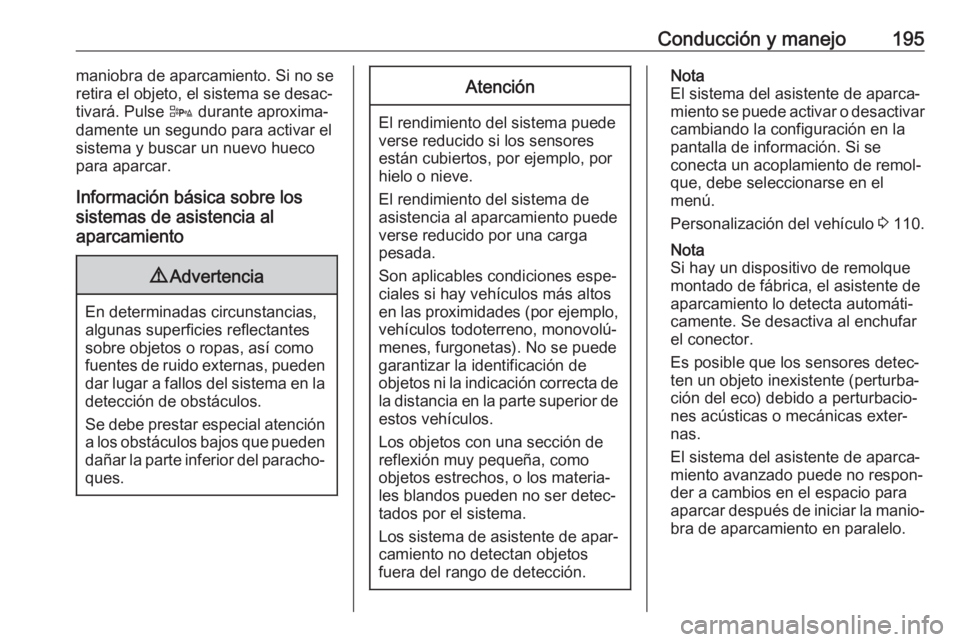

Conducción y manejo195maniobra de aparcamiento. Si no se
retira el objeto, el sistema se desac‐
tivará. Pulse D durante aproxima‐
damente un segundo para activar el
sistema y buscar un nuevo hueco
para aparcar.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se
conecta un acoplamiento de remol‐
que, debe seleccionarse en el
menú.
Personalización del vehículo 3 110.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐
bra de aparcamiento en paralelo.

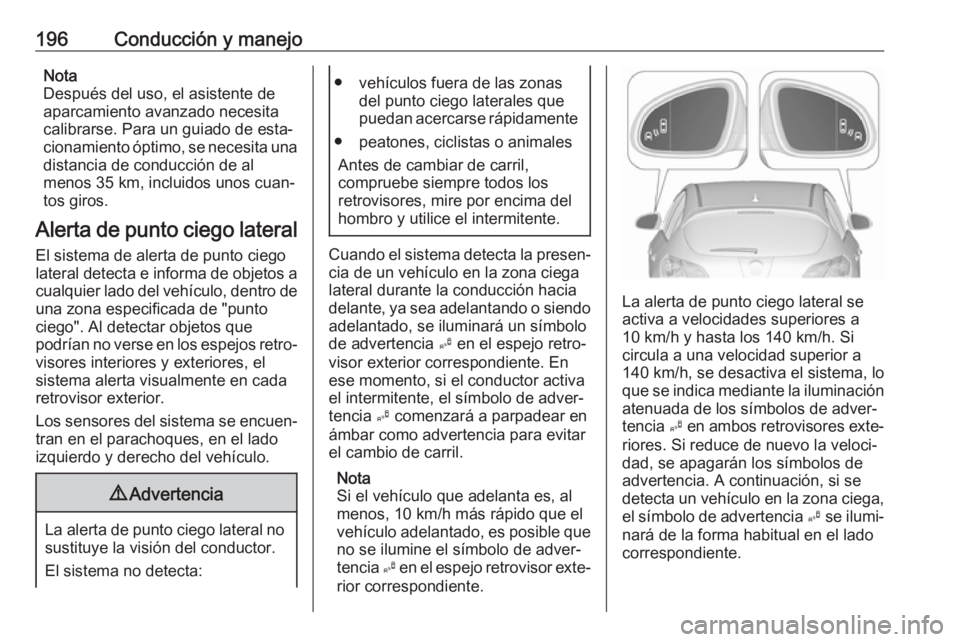

196Conducción y manejoNota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al
menos 35 km, incluidos unos cuan‐
tos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema alerta visualmente en cada retrovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado
izquierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar como advertencia para evitar
el cambio de carril.
Nota
Si el vehículo que adelanta es, al
menos, 10 km/h más rápido que el
vehículo adelantado, es posible que no se ilumine el símbolo de adver‐
tencia B en el espejo retrovisor exte‐
rior correspondiente.
La alerta de punto ciego lateral se
activa a velocidades superiores a
10 km/h y hasta los 140 km/h. Si
circula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de
advertencia. A continuación, si se
detecta un vehículo en la zona ciega, el símbolo de advertencia B se ilumi‐
nará de la forma habitual en el lado correspondiente.

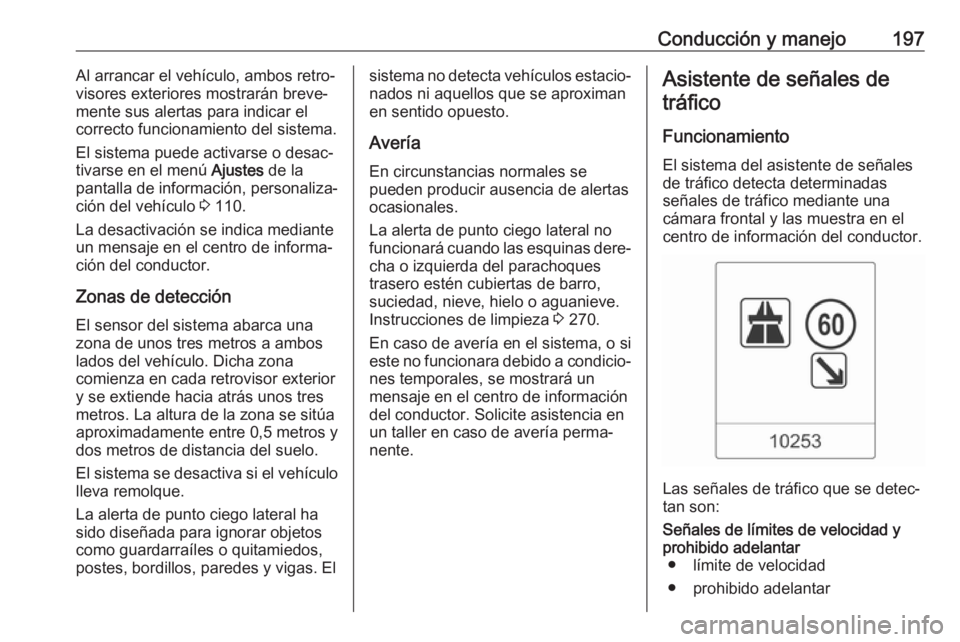

Conducción y manejo197Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el
correcto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la
pantalla de información, personaliza‐
ción del vehículo 3 110.
La desactivación se indica mediante un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
El sensor del sistema abarca una
zona de unos tres metros a ambos
lados del vehículo. Dicha zona
comienza en cada retrovisor exterior
y se extiende hacia atrás unos tres
metros. La altura de la zona se sitúa
aproximadamente entre 0,5 metros y
dos metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. Elsistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaEn circunstancias normales se
pueden producir ausencia de alertas
ocasionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐
cha o izquierda del parachoques
trasero estén cubiertas de barro,
suciedad, nieve, hielo o aguanieve.
Instrucciones de limpieza 3 270.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Solicite asistencia en
un taller en caso de avería perma‐
nente.Asistente de señales de
tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas
señales de tráfico mediante una
cámara frontal y las muestra en el
centro de información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar

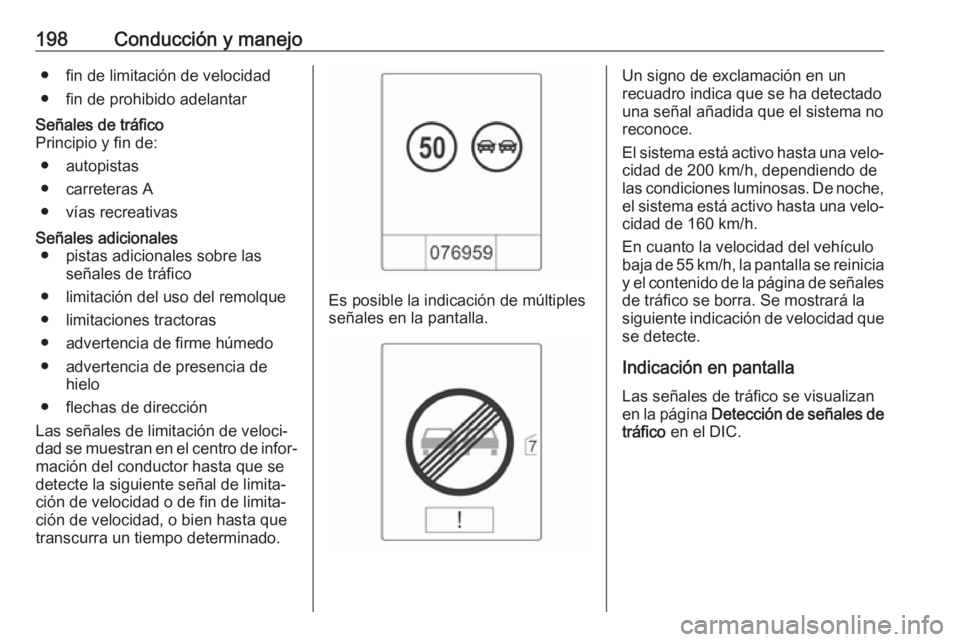

198Conducción y manejo● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de infor‐ mación del conductor hasta que se
detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
Es posible la indicación de múltiples
señales en la pantalla.
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal añadida que el sistema no
reconoce.
El sistema está activo hasta una velo‐
cidad de 200 km/h, dependiendo de
las condiciones luminosas. De noche, el sistema está activo hasta una velo‐
cidad de 160 km/h.
En cuanto la velocidad del vehículo
baja de 55 km/h, la pantalla se reinicia
y el contenido de la página de señales de tráfico se borra. Se mostrará la
siguiente indicación de velocidad que se detecte.
Indicación en pantalla
Las señales de tráfico se visualizan
en la página Detección de señales de
tráfico en el DIC.
