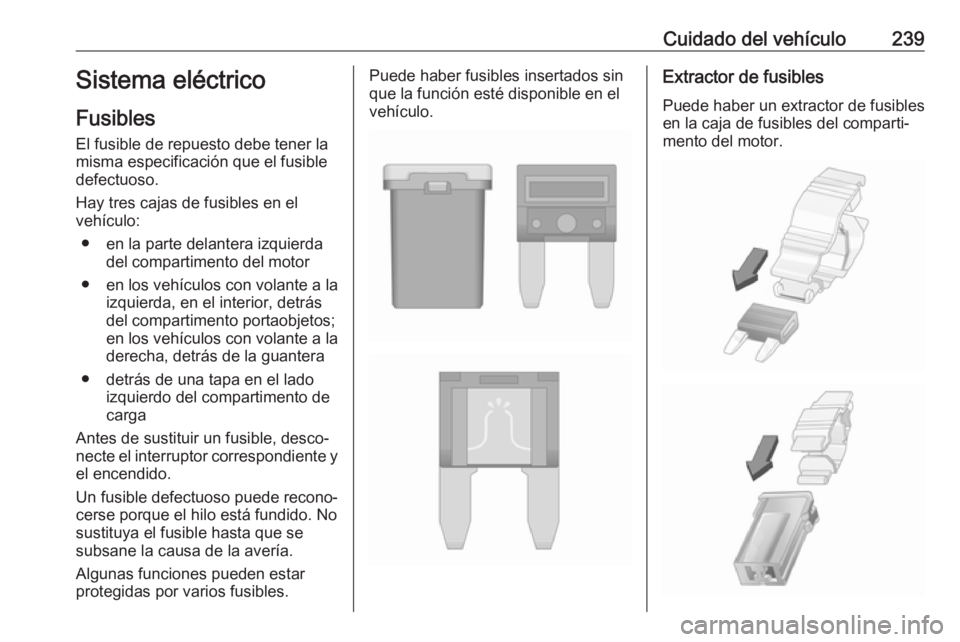

Cuidado del vehículo239Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado izquierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No
sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar
protegidas por varios fusibles.Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

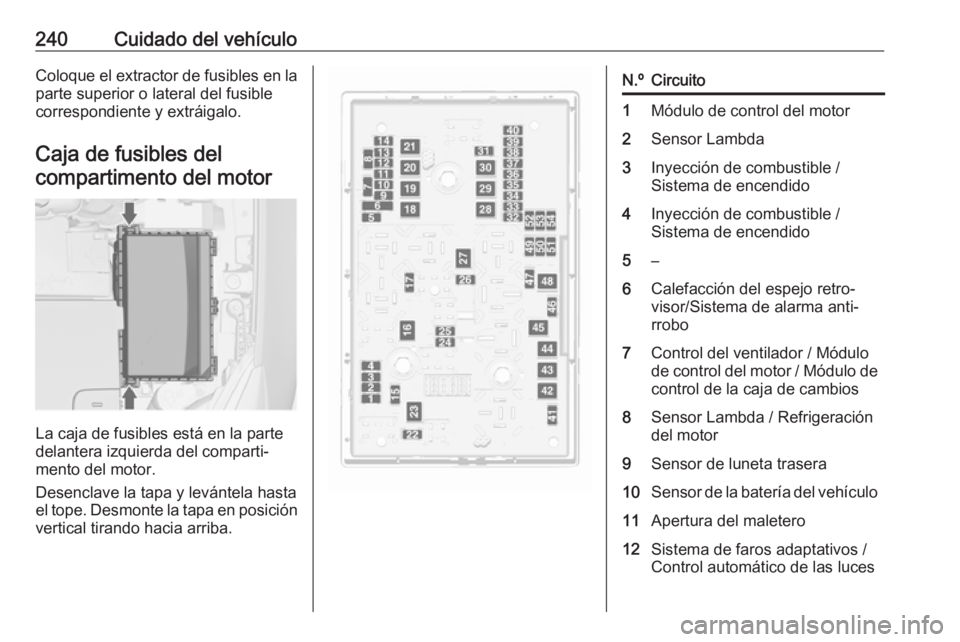

240Cuidado del vehículoColoque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del espejo retro‐
visor/Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos /
Control automático de las luces

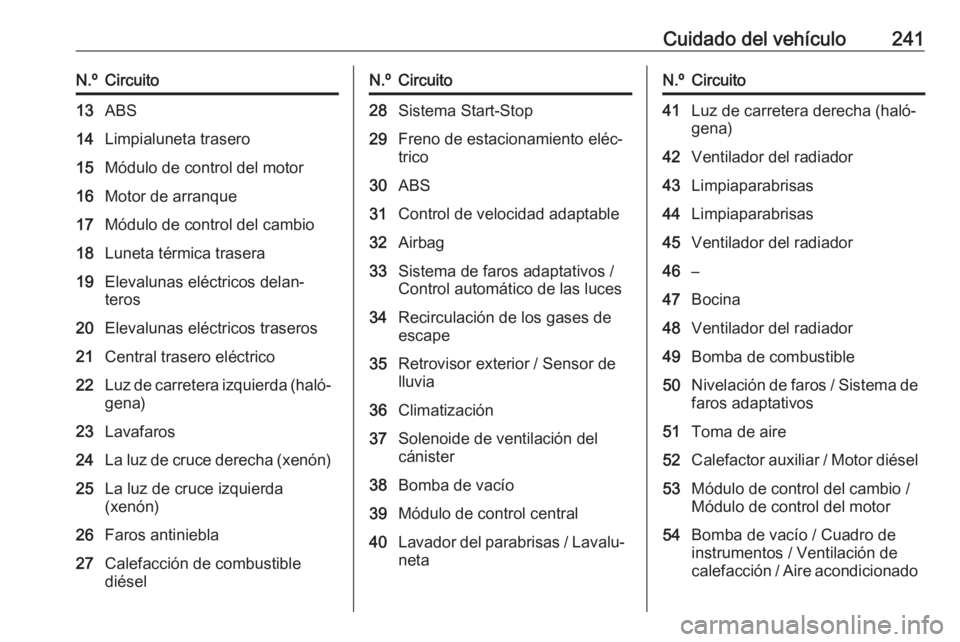

Cuidado del vehículo241N.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diéselN.ºCircuito28Sistema Start-Stop29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de los gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control central40Lavador del parabrisas / Lavalu‐
netaN.ºCircuito41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros / Sistema de
faros adaptativos51Toma de aire52Calefactor auxiliar / Motor diésel53Módulo de control del cambio /
Módulo de control del motor54Bomba de vacío / Cuadro de
instrumentos / Ventilación de
calefacción / Aire acondicionado

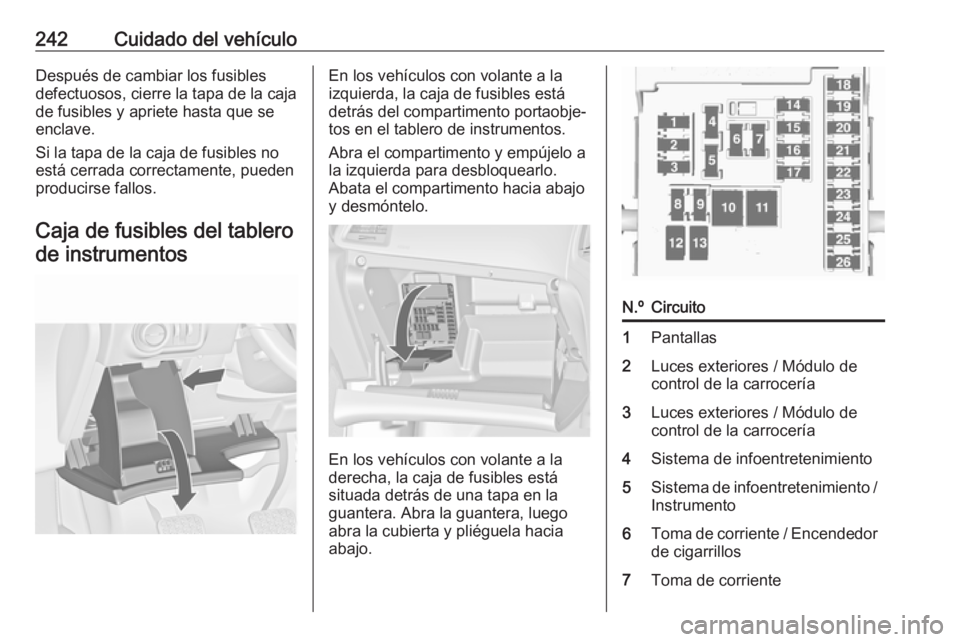

242Cuidado del vehículoDespués de cambiar los fusiblesdefectuosos, cierre la tapa de la caja
de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentosEn los vehículos con volante a la
izquierda, la caja de fusibles está detrás del compartimento portaobje‐
tos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera, luego
abra la cubierta y pliéguela hacia
abajo.
N.ºCircuito1Pantallas2Luces exteriores / Módulo de
control de la carrocería3Luces exteriores / Módulo de
control de la carrocería4Sistema de infoentretenimiento5Sistema de infoentretenimiento /
Instrumento6Toma de corriente / Encendedor de cigarrillos7Toma de corriente

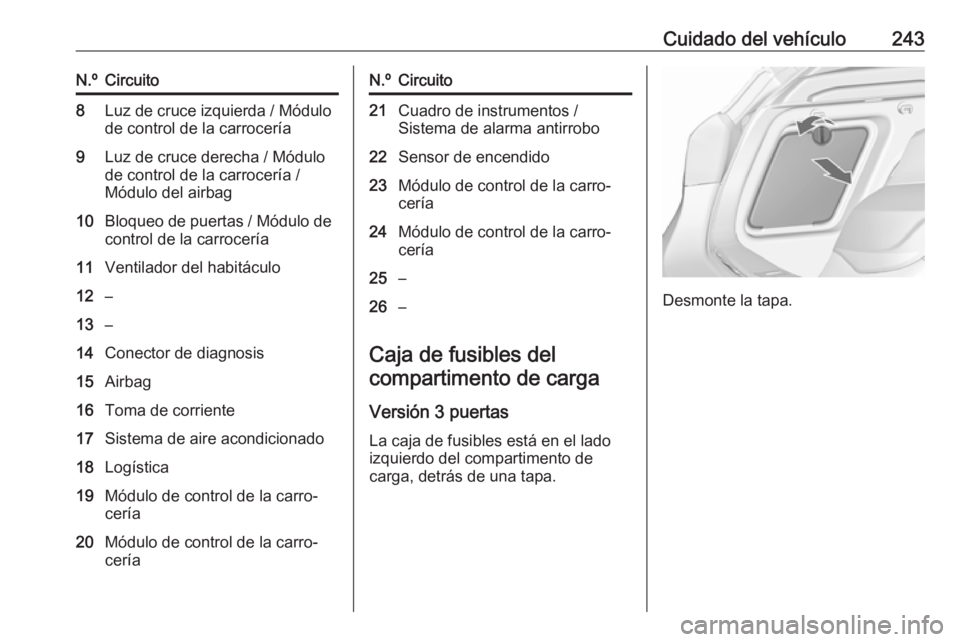

Cuidado del vehículo243N.ºCircuito8Luz de cruce izquierda / Módulode control de la carrocería9Luz de cruce derecha / Módulo
de control de la carrocería /
Módulo del airbag10Bloqueo de puertas / Módulo de
control de la carrocería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Toma de corriente17Sistema de aire acondicionado18Logística19Módulo de control de la carro‐
cería20Módulo de control de la carro‐
ceríaN.ºCircuito21Cuadro de instrumentos /
Sistema de alarma antirrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26–
Caja de fusibles del
compartimento de carga
Versión 3 puertas
La caja de fusibles está en el lado
izquierdo del compartimento de
carga, detrás de una tapa.
Desmonte la tapa.

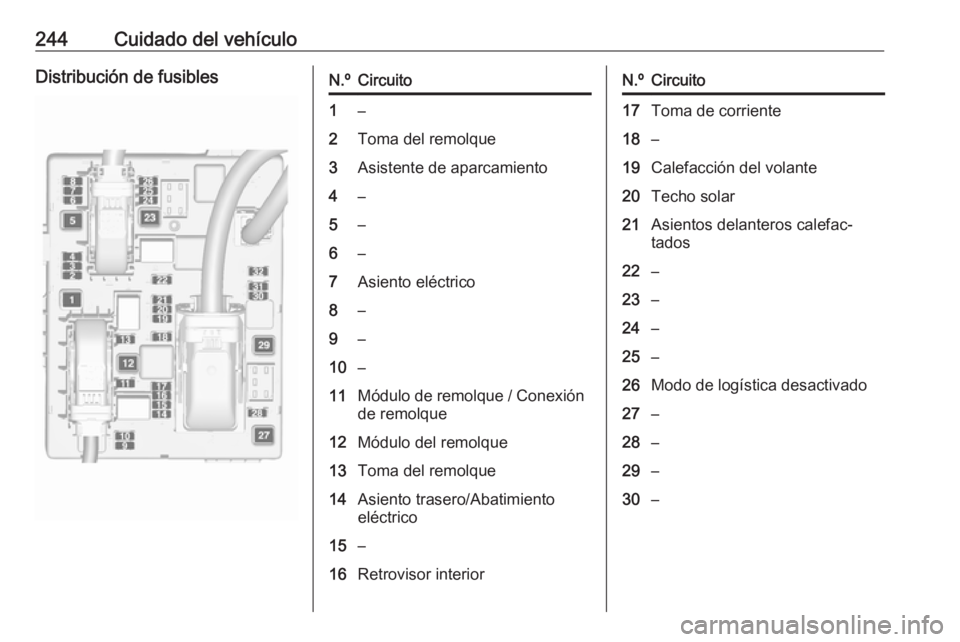

244Cuidado del vehículoDistribución de fusiblesN.ºCircuito1–2Toma del remolque3Asistente de aparcamiento4–5–6–7Asiento eléctrico8–9–10–11Módulo de remolque / Conexión
de remolque12Módulo del remolque13Toma del remolque14Asiento trasero/Abatimiento
eléctrico15–16Retrovisor interiorN.ºCircuito17Toma de corriente18–19Calefacción del volante20Techo solar21Asientos delanteros calefac‐
tados22–23–24–25–26Modo de logística desactivado27–28–29–30–

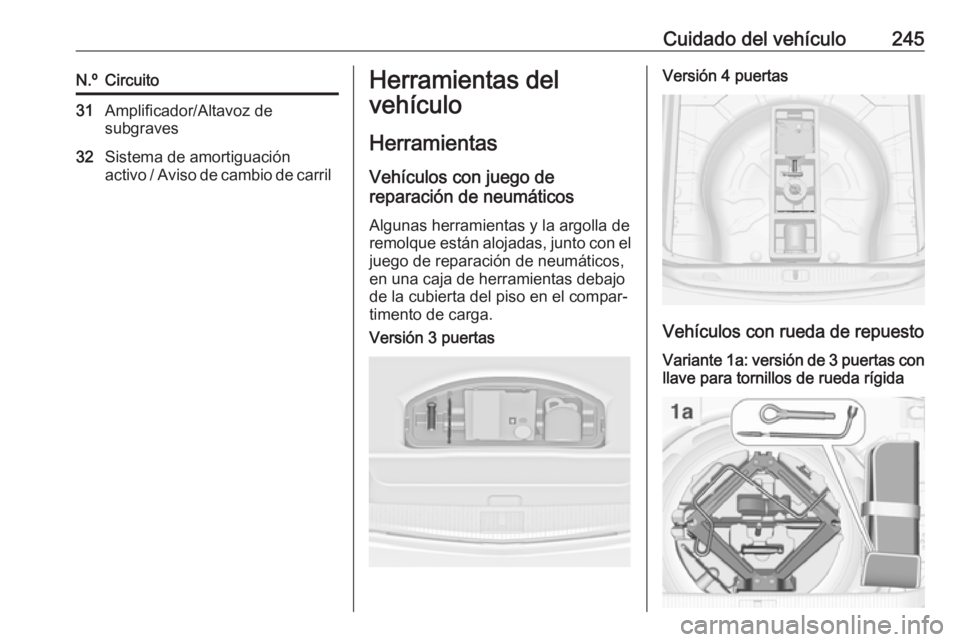

Cuidado del vehículo245N.ºCircuito31Amplificador/Altavoz de
subgraves32Sistema de amortiguación
activo / Aviso de cambio de carrilHerramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Algunas herramientas y la argolla de
remolque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.Versión 3 puertasVersión 4 puertas
Vehículos con rueda de repuesto
Variante 1a: versión de 3 puertas con llave para tornillos de rueda rígida

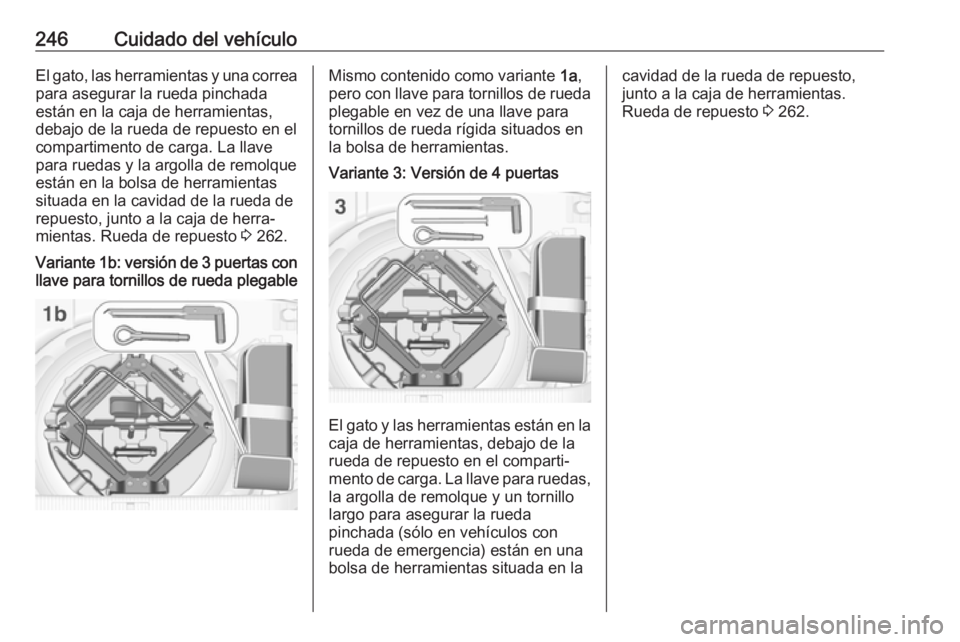

246Cuidado del vehículoEl gato, las herramientas y una correa
para asegurar la rueda pinchada
están en la caja de herramientas,
debajo de la rueda de repuesto en el
compartimento de carga. La llave
para ruedas y la argolla de remolque
están en la bolsa de herramientas
situada en la cavidad de la rueda de
repuesto, junto a la caja de herra‐
mientas. Rueda de repuesto 3 262.Variante 1b: versión de 3 puertas con
llave para tornillos de rueda plegableMismo contenido como variante 1a,
pero con llave para tornillos de rueda plegable en vez de una llave para
tornillos de rueda rígida situados en
la bolsa de herramientas.Variante 3: Versión de 4 puertas
El gato y las herramientas están en la caja de herramientas, debajo de la
rueda de repuesto en el comparti‐
mento de carga. La llave para ruedas,
la argolla de remolque y un tornillo
largo para asegurar la rueda
pinchada (sólo en vehículos con
rueda de emergencia) están en una bolsa de herramientas situada en la
cavidad de la rueda de repuesto,
junto a la caja de herramientas.
Rueda de repuesto 3 262.

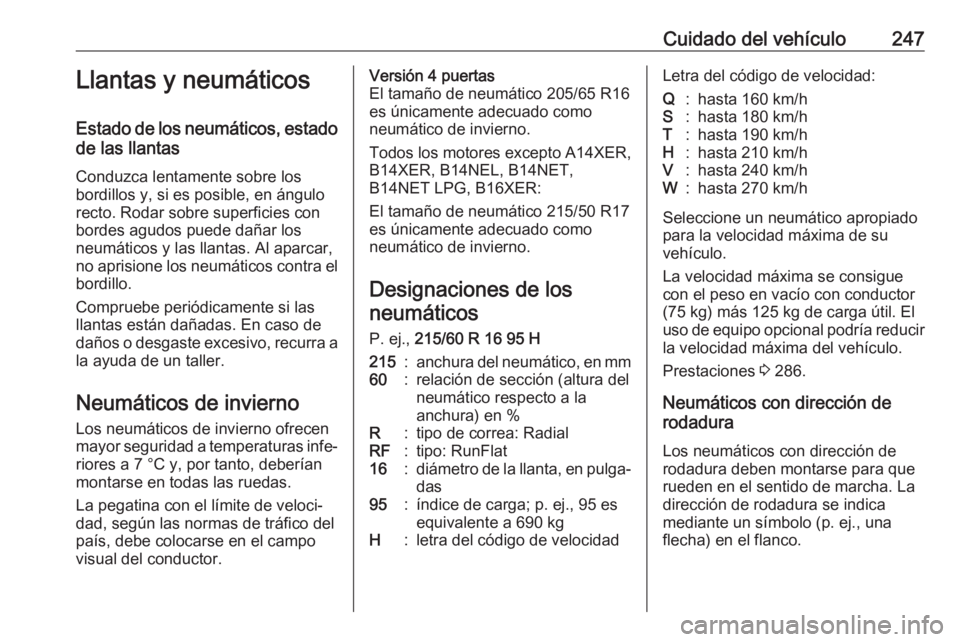

Cuidado del vehículo247Llantas y neumáticos
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el bordillo.
Compruebe periódicamente si las llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.Versión 4 puertas
El tamaño de neumático 205/65 R16
es únicamente adecuado como
neumático de invierno.
Todos los motores excepto A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
El tamaño de neumático 215/50 R17
es únicamente adecuado como
neumático de invierno.
Designaciones de los
neumáticos
P. ej., 215/60 R 16 95 H215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐
das95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidadLetra del código de velocidad:Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 286.
Neumáticos con dirección de rodadura
Los neumáticos con dirección de
rodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una flecha) en el flanco.

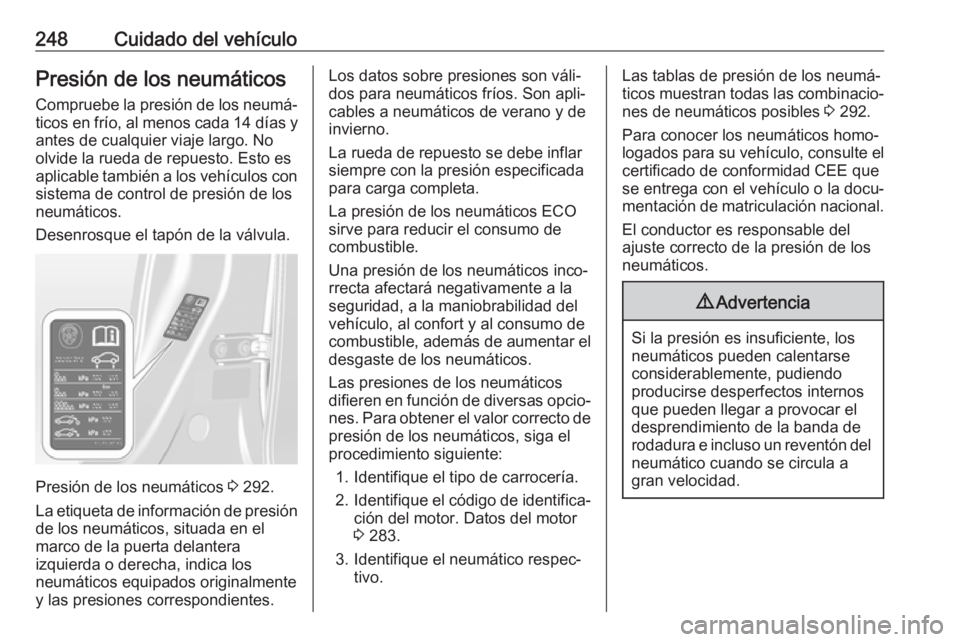

248Cuidado del vehículoPresión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 292.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta delantera
izquierda o derecha, indica los
neumáticos equipados originalmente
y las presiones correspondientes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 283.
3. Identifique el neumático respec‐ tivo.Las tablas de presión de los neumá‐ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 292.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
