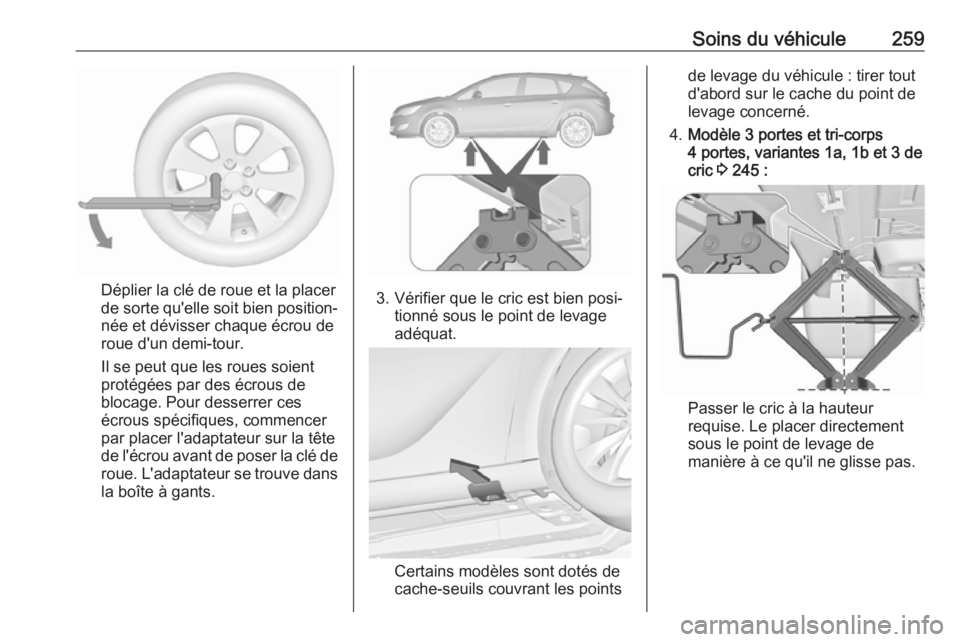

Soins du véhicule259
Déplier la clé de roue et la placer
de sorte qu'elle soit bien position‐ née et dévisser chaque écrou de
roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur sur la tête de l'écrou avant de poser la clé de
roue. L'adaptateur se trouve dans la boîte à gants.3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
Certains modèles sont dotés de
cache-seuils couvrant les points
de levage du véhicule : tirer tout
d'abord sur le cache du point de
levage concerné.
4. Modèle 3 portes et tri-corps
4 portes, variantes 1a, 1b et 3 de
cric 3 245 :
Passer le cric à la hauteur
requise. Le placer directement
sous le point de levage de
manière à ce qu'il ne glisse pas.

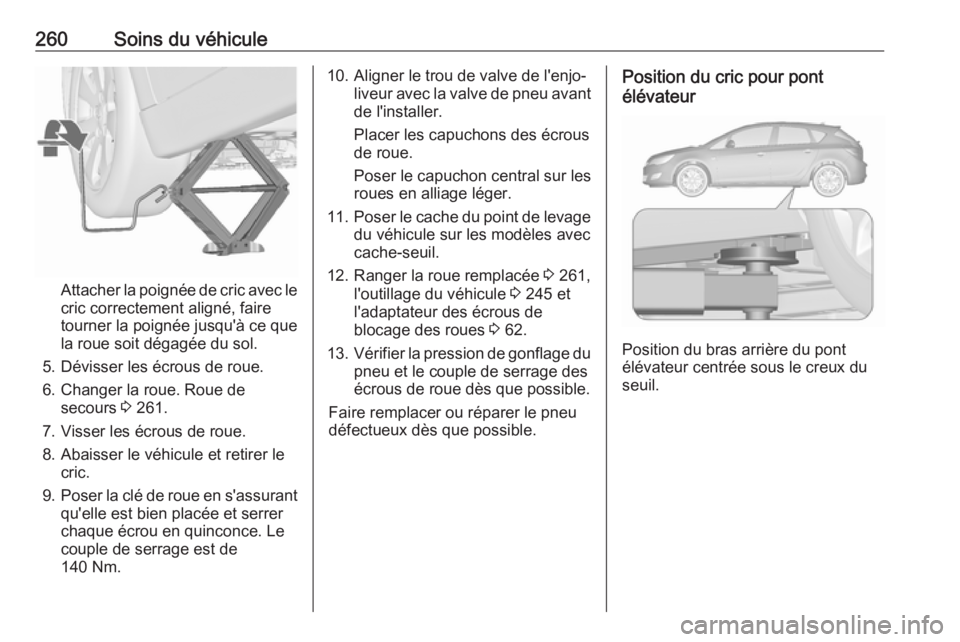

260Soins du véhicule
Attacher la poignée de cric avec le
cric correctement aligné, faire
tourner la poignée jusqu'à ce que
la roue soit dégagée du sol.
5. Dévisser les écrous de roue.
6. Changer la roue. Roue de secours 3 261.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque écrou en quinconce. Le
couple de serrage est de
140 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avant
de l'installer.
Placer les capuchons des écrous
de roue.
Poser le capuchon central sur les
roues en alliage léger.
11. Poser le cache du point de levage
du véhicule sur les modèles avec
cache-seuil.
12. Ranger la roue remplacée 3 261,
l'outillage du véhicule 3 245 et
l'adaptateur des écrous de
blocage des roues 3 62.
13. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu défectueux dès que possible.Position du cric pour pont
élévateur
Position du bras arrière du pont
élévateur centrée sous le creux du
seuil.

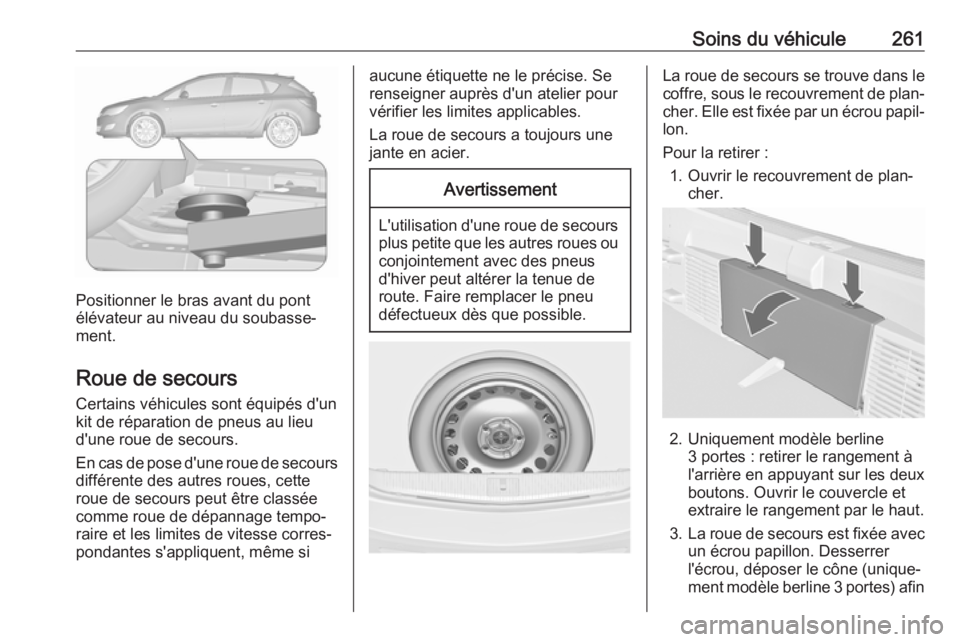

Soins du véhicule261
Positionner le bras avant du pont
élévateur au niveau du soubasse‐
ment.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours
différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.
La roue de secours a toujours une
jante en acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou
conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
La roue de secours se trouve dans le
coffre, sous le recouvrement de plan‐ cher. Elle est fixée par un écrou papil‐
lon.
Pour la retirer : 1. Ouvrir le recouvrement de plan‐ cher.
2. Uniquement modèle berline 3 portes : retirer le rangement à
l'arrière en appuyant sur les deux
boutons. Ouvrir le couvercle et
extraire le rangement par le haut.
3. La roue de secours est fixée avec
un écrou papillon. Desserrer
l'écrou, déposer le cône (unique‐
ment modèle berline 3 portes) afin

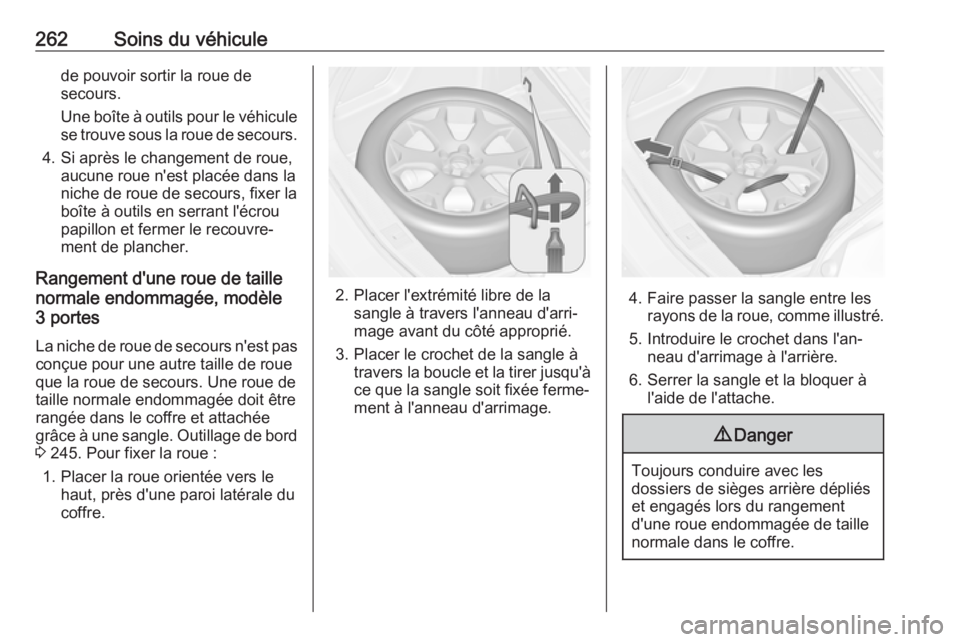

262Soins du véhiculede pouvoir sortir la roue de
secours.
Une boîte à outils pour le véhicule se trouve sous la roue de secours.
4. Si après le changement de roue, aucune roue n'est placée dans laniche de roue de secours, fixer la
boîte à outils en serrant l'écrou
papillon et fermer le recouvre‐
ment de plancher.
Rangement d'une roue de taille
normale endommagée, modèle
3 portes
La niche de roue de secours n'est pas
conçue pour une autre taille de roue
que la roue de secours. Une roue de
taille normale endommagée doit être
rangée dans le coffre et attachée
grâce à une sangle. Outillage de bord 3 245. Pour fixer la roue :
1. Placer la roue orientée vers le haut, près d'une paroi latérale du
coffre.
2. Placer l'extrémité libre de la sangle à travers l'anneau d'arri‐
mage avant du côté approprié.
3. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment à l'anneau d'arrimage.4. Faire passer la sangle entre les rayons de la roue, comme illustré.
5. Introduire le crochet dans l'an‐ neau d'arrimage à l'arrière.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Danger
Toujours conduire avec les
dossiers de sièges arrière dépliés et engagés lors du rangement
d'une roue endommagée de taille
normale dans le coffre.

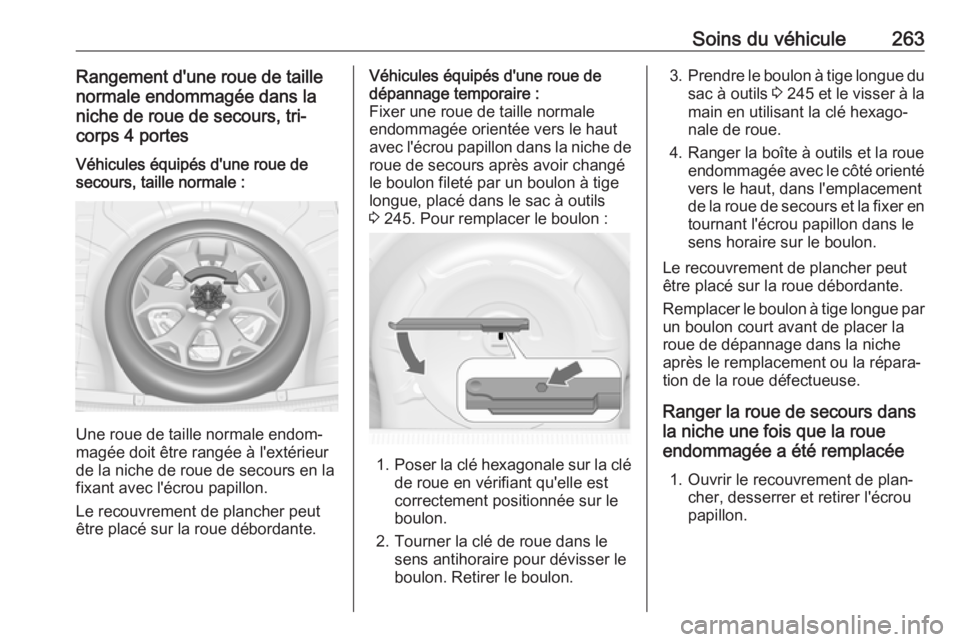

Soins du véhicule263Rangement d'une roue de taille
normale endommagée dans la
niche de roue de secours, tri-
corps 4 portesVéhicules équipés d'une roue de
secours, taille normale :
Une roue de taille normale endom‐
magée doit être rangée à l'extérieur
de la niche de roue de secours en la
fixant avec l'écrou papillon.
Le recouvrement de plancher peut être placé sur la roue débordante.
Véhicules équipés d'une roue de
dépannage temporaire :
Fixer une roue de taille normale
endommagée orientée vers le haut
avec l'écrou papillon dans la niche de roue de secours après avoir changé
le boulon fileté par un boulon à tige longue, placé dans le sac à outils
3 245. Pour remplacer le boulon :
1. Poser la clé hexagonale sur la clé
de roue en vérifiant qu'elle est
correctement positionnée sur le
boulon.
2. Tourner la clé de roue dans le sens antihoraire pour dévisser le
boulon. Retirer le boulon.
3. Prendre le boulon à tige longue du
sac à outils 3 245 et le visser à la
main en utilisant la clé hexago‐
nale de roue.
4. Ranger la boîte à outils et la roue endommagée avec le côté orientévers le haut, dans l'emplacement
de la roue de secours et la fixer en
tournant l'écrou papillon dans le
sens horaire sur le boulon.
Le recouvrement de plancher peut être placé sur la roue débordante.
Remplacer le boulon à tige longue par un boulon court avant de placer laroue de dépannage dans la nicheaprès le remplacement ou la répara‐
tion de la roue défectueuse.
Ranger la roue de secours dans
la niche une fois que la roue
endommagée a été remplacée
1. Ouvrir le recouvrement de plan‐ cher, desserrer et retirer l'écrou
papillon.

264Soins du véhiculeUniquement le modèle 3 portes :
ouvrir le recouvrement de plan‐
cher, retirer le rangement à l'ar‐
rière, desserrer et déposer l'écrou papillon et le cône.
2. Uniquement le modèle tri-corps 4 portes avec roue de dépannagetemporaire : remplacer le boulon
à tige longue par un boulon court
en utilisant la clé hexagonale de la
clé à roue.
3. Placer les outils dans la boîte à outils ou le sac à outils 3 245.
4. Placer la roue de secours orientée
vers le haut, dans la niche de
rangement et la fixer en serrant
l'écrou papillon.
Uniquement modèle 3 portes :
positionner le cône excentrique
dans le renfoncement de la roue
de secours avant de resserrer
l'écrou papillon.
5. Fermer le recouvrement de plan‐ cher et insérer le rangement à l'ar‐
rière (uniquement modèle berline 3 portes).
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêt
brusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à la sangle.
Roue de dépannage temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.

Soins du véhicule265Si le véhicule a une crevaison à l'ar‐
rière lors du remorquage d'un autre
véhicule, monter la roue de dépan‐
nage temporaire à l'avant et la roue
de plein format à l'arrière.
Chaînes à neige 3 253.
Roue de secours avec pneu à sens de roulement imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable au
symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer le
pneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de
protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 volts). Sa capacité
(Ah) ne doit pas être trop infé‐
rieure à celle de la batterie de
véhicule déchargée.

266Soins du véhicule● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur la batterie du véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage du véhicule.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie du véhicule déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage du véhicule.
4. Raccorder l'autre extrémité du câble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que
possible de la batterie de véhicule
déchargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

Soins du véhicule267Remorquage
Remorquage du véhicule
Insérer un tournevis dans la fente sur
la partie basse du capuchon. Déga‐
ger le capuchon en enfonçant avec précaution le tournevis vers le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 245.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Boîte de vitesses au point mort
(neutre).
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Véhicules avec boîte automatique : Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 80 km/h et
une distance de 100 km. Sinon ou
bien si la boîte de vitesses est défec‐
tueuse, l'essieu avant doit être
soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.

268Soins du véhiculeRemorquage d'un autrevéhicule
Insérer un tournevis dans la fente sur
la partie basse courbe du capuchon.
Dégager le capuchon en enfonçant avec précaution le tournevis vers lebas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 245.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.
