Sièges, systèmes de sécurité59Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsCatégorie de tailleFixationSur le siège du
passager avantSur les sièges arrière
extérieursSur le siège
arrière centralGroupe 0 : jusqu'à 10 kgEISO/R1XILXGroupe 0+ : jusqu'à 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXGroupe I : de 9 à 18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroupe II : 15 à 25 kgXILXGroupe III : 22 à 36 kgXILXIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.

60Sièges, systèmes de sécuritéCatégorie de taille ISOFIX et siège pour infoA - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégoriede poids de 9 à 18 kgB - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgB1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kgD - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kgE - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg

Sièges, systèmes de sécurité61Systèmes de sécurité pourenfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spéci‐
fiques au véhicule sont indiquées par
IL dans le tableau.
Les étriers de fixation ISOFIX sont
signalés par une étiquette sur le
dossier.
Systèmes de sécurité pour
enfant Top-Tether
En fonction des équipements spécifi‐
ques au pays, le véhicule peut être
doté de deux ou trois oeilletons d'at‐
tache.
Les anneaux de fixation Top-Tether
sont signalés par le symbole : d'un
siège pour enfant.
Sur le modèle tri-corps, ouvrir le rabat de l'oeillet d'attache concerné sur la
zone de positionnement derrière les
appuie-têtes; cette zone est repérée
par le symbole de siège d'enfant.
Sur la version trois portes, des œillets
de fixation se trouvent derrière les
sièges arrière.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-
Tether. La sangle doit alors passer
entre les deux tiges de guidage de
l'appui-tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

62RangementRangementEspaces de rangement................62
Boîte à gants ............................. 62
Porte-gobelets ........................... 62
Rangement avant ......................63
Vide-poches sous le siège ........64
Rangement dans les accoudoirs ................................ 64
Rangement dans la console centrale ..................................... 65
Coffre ........................................... 66
Rangement à l'arrière ................68
Cache-bagages ......................... 68
Recouvrement des rangements dans le plancher arrière ...........69
Anneaux d'arrimage ..................70
Triangle de présignalisation ......71
Trousse de secours ...................71
Galerie de toit .............................. 72
Informations sur le chargement ...73Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
La boîte à gants contient un porte-
crayon, un porte carte bancaire, un
range-monnaie et un adaptateur de
clé pour les écrous de blocage.
En roulant, la boîte à gants doit rester fermée.
Porte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.

Rangement63
Selon le modèle, les porte-gobelets
se trouvent sous un couvercle dans la console centrale. Faire glisser le
couvercle vers l'arrière. Il est possible
de ranger des bouteilles lorsque l'éta‐ gère intermédiaire est relevée
3 65.Des porte-gobelets additionnels sont
disposés dans l'accoudoir arrière.
Abaisser l'accoudoir.
Rangement avant
Un espace de rangement est disposé
à côté du volant.

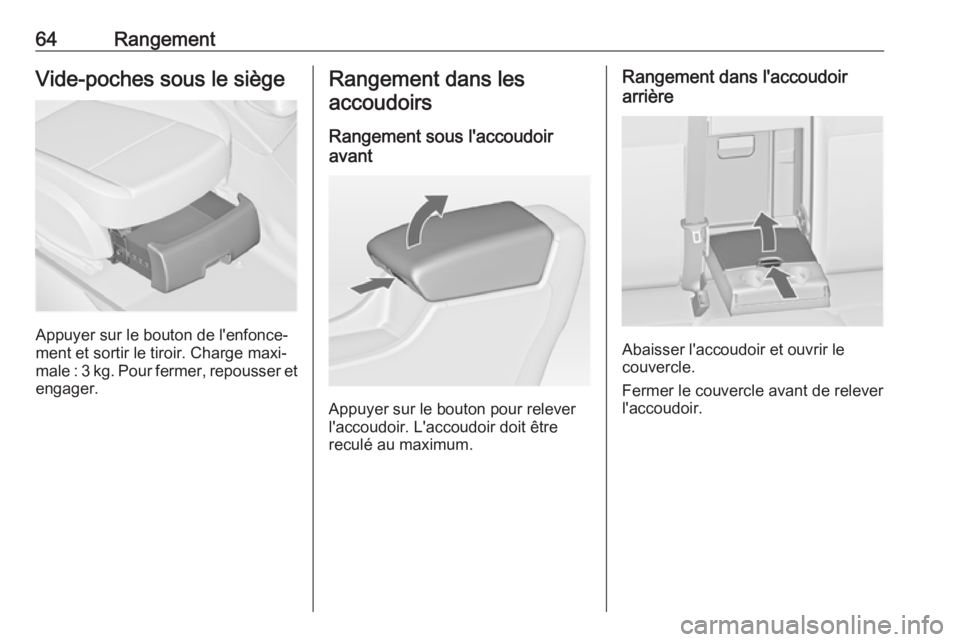

64RangementVide-poches sous le siège
Appuyer sur le bouton de l'enfonce‐
ment et sortir le tiroir. Charge maxi‐
male : 3 kg. Pour fermer, repousser et
engager.
Rangement dans les
accoudoirs
Rangement sous l'accoudoir
avant
Appuyer sur le bouton pour relever
l'accoudoir. L'accoudoir doit être
reculé au maximum.
Rangement dans l'accoudoir
arrière
Abaisser l'accoudoir et ouvrir le
couvercle.
Fermer le couvercle avant de relever
l'accoudoir.

Rangement65Rangement dans la console
centrale
Console avant
La boîte de rangement peut servir à
ranger de petits objets.
Selon le modèle, un compartiment de
rangement est disposé sous un
couvercle.
Faire glisser le couvercle vers l'ar‐
rière.
Appuyer sur le bouton pour enlever le
cadre du porte-gobelet. Le cadre peut être rangé dans la boîte à gants.
Un autre compartiment de rangement est situé sous l'étagère intermédiaire.Relever l'étagère intermédiaire et lafixer dans la position verticale. Le
cadre du porte-gobelets peut être
réinstallé pour ranger des bouteilles.
Console arrière
Sortir le tiroir.
Avertissement
N'est pas destiné aux cendres ou
à tout autre article combustible.

66RangementCoffre
Le dossier de siège arrière est divisé
en deux parties. Ces deux parties
peuvent être rabattues.
Agrandissement du coffre ● Uniquement modèle 3 portes : déposer si nécessaire le cache-
bagages.
● Enfoncer et maintenir le loquet pour abaisser les appuis-tête
3 39.
● Relever l'accoudoir arrière.● Guider les ceintures de sécurité à travers les supports latéraux
afin de les protéger de tout dégât. Lors du rabattement des
dossiers, entraîner les ceintures
de sécurité avec eux.
● Tirer la manette de déverrouil‐ lage d'un côté, ou des deux, et
rabattre les dossiers sur l'assise.
● Sortir la ceinture de sécurité du guide de dossier de siège et la
passer derrière l'attache comme
illustré.
Pour relever les dossiers, les soule‐
ver et les guider jusqu'en position verticale jusqu'à ce qu'ils se verrouil‐
lent de manière audible.
S'assurer que les ceintures de sécu‐
rité des sièges extérieurs sont
placées dans les guides de ceinture
correspondants.
Les dossiers arrière ne sont verrouil‐
lés que si les repères rouges situés
des deux côtés près de la poignée de
déverrouillage ne sont pas visibles.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causer

Rangement67des blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.
La ceinture de sécurité du siège
central pourrait coincée lorsque le
dossier est soulevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la
ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Ouvrir le passage dans le dossier arrière central
● Abaisser l'accoudoir arrière.
● Tirer la poignée et ouvrir la trappe.
Idéal pour le chargement d'objets
longs et étroits.
S'assurer de l'encliquetage de la trappe après l'avoir relevée.La trappe fermée peut être verrouillée
depuis le coffre. Tourner le bouton
de 90° :
bouton rotatif
horizontal:trappe verrouillée
depuis le côté de
l'habitaclebouton rotatif
vertical:trappe non
verrouillée

68RangementRangement à l'arrière
Modèle 3 portes
Appuyer sur les deux boutons et
replier le cache.
Charge maximale : 0,5 kg.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Modèle 3 portes
Dépose
Décrocher les sangles de retenue du
hayon.
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Si le recouvrement réglable en
hauteur est installé en position
médiane ou supérieure, le cache-
bagages peut être rangé en dessous.
Cache réglable en hauteur 3 69.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Accro‐
cher les sangles de retenue au
hayon.
