OPEL ASTRA J 2017 Omaniku käsiraamat (in Estonian)

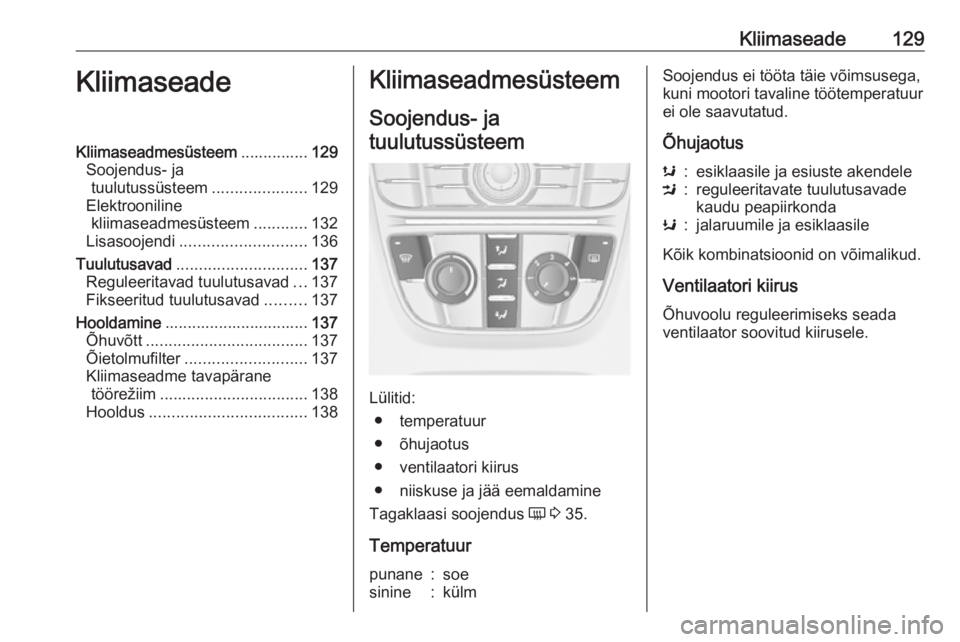

Kliimaseade129KliimaseadeKliimaseadmesüsteem...............129
Soojendus- ja tuulutussüsteem .....................129
Elektrooniline kliimaseadmesüsteem ............132
Lisasoojendi ............................ 136
Tuulutusavad ............................. 137
Reguleeritavad tuulutusavad ...137
Fikseeritud tuulutusavad .........137
Hooldamine ................................ 137
Õhuvõtt .................................... 137
Õietolmufilter ........................... 137
Kliimaseadme tavapärane
töörežiim ................................. 138
Hooldus ................................... 138Kliimaseadmesüsteem
Soojendus- ja
tuulutussüsteem
Lülitid: ● temperatuur
● õhujaotus
● ventilaatori kiirus
● niiskuse ja jää eemaldamine
Tagaklaasi soojendus Ü 3 35.
Temperatuur
punane:soesinine:külmSoojendus ei tööta täie võimsusega,
kuni mootori tavaline töötemperatuur ei ole saavutatud.
Õhujaotuss:esiklaasile ja esiuste akendeleM:reguleeritavate tuulutusavade
kaudu peapiirkondaK:jalaruumile ja esiklaasile
Kõik kombinatsioonid on võimalikud.
Ventilaatori kiirus
Õhuvoolu reguleerimiseks seada
ventilaator soovitud kiirusele.

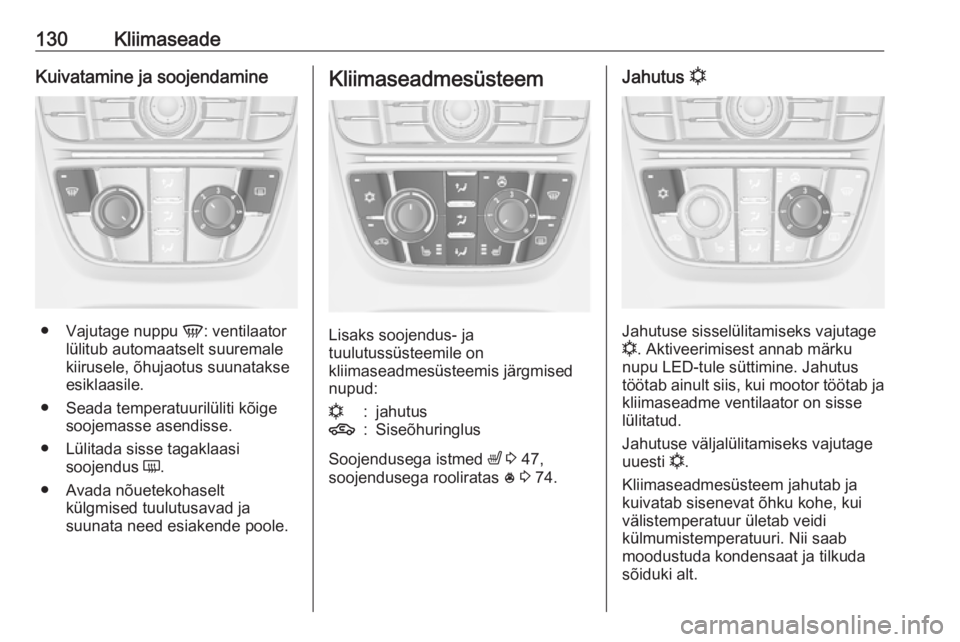

130KliimaseadeKuivatamine ja soojendamine
●Vajutage nuppu V: ventilaator
lülitub automaatselt suuremale
kiirusele, õhujaotus suunatakse
esiklaasile.
● Seada temperatuurilüliti kõige soojemasse asendisse.
● Lülitada sisse tagaklaasi soojendus Ü.
● Avada nõuetekohaselt külgmised tuulutusavad ja
suunata need esiakende poole.
Kliimaseadmesüsteem
Lisaks soojendus- ja
tuulutussüsteemile on
kliimaseadmesüsteemis järgmised
nupud:
n:jahutus4:Siseõhuringlus
Soojendusega istmed ß 3 47,
soojendusega rooliratas * 3 74.
Jahutus n
Jahutuse sisselülitamiseks vajutage
n . Aktiveerimisest annab märku
nupu LED-tule süttimine. Jahutus töötab ainult siis, kui mootor töötab ja
kliimaseadme ventilaator on sisse
lülitatud.
Jahutuse väljalülitamiseks vajutage
uuesti n.
Kliimaseadmesüsteem jahutab ja
kuivatab sisenevat õhku kohe, kui
välistemperatuur ületab veidi
külmumistemperatuuri. Nii saab
moodustuda kondensaat ja tilkuda
sõiduki alt.

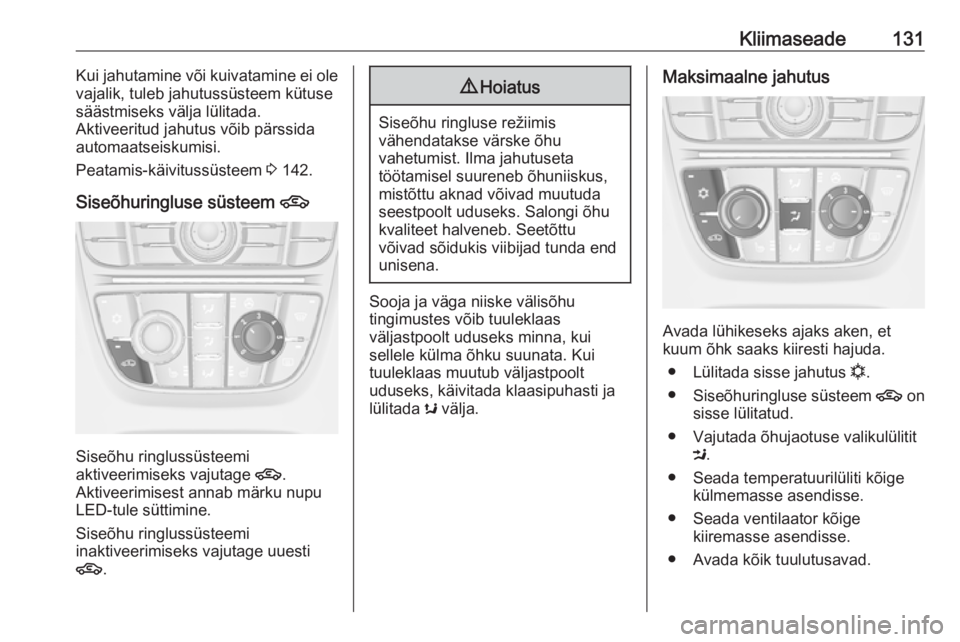

Kliimaseade131Kui jahutamine või kuivatamine ei ole
vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Aktiveeritud jahutus võib pärssida
automaatseiskumisi.
Peatamis-käivitussüsteem 3 142.
Siseõhuringluse süsteem 4
Siseõhu ringlussüsteemi
aktiveerimiseks vajutage 4.
Aktiveerimisest annab märku nupu
LED-tule süttimine.
Siseõhu ringlussüsteemi
inaktiveerimiseks vajutage uuesti
4 .
9
Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Sooja ja väga niiske välisõhu
tingimustes võib tuuleklaas
väljastpoolt uduseks minna, kui
sellele külma õhku suunata. Kui
tuuleklaas muutub väljastpoolt
uduseks, käivitada klaasipuhasti ja
lülitada s välja.
Maksimaalne jahutus
Avada lühikeseks ajaks aken, et
kuum õhk saaks kiiresti hajuda.
● Lülitada sisse jahutus n.
● Siseõhuringluse süsteem 4 on
sisse lülitatud.
● Vajutada õhujaotuse valikulülitit M.
● Seada temperatuurilüliti kõige külmemasse asendisse.
● Seada ventilaator kõige kiiremasse asendisse.
● Avada kõik tuulutusavad.

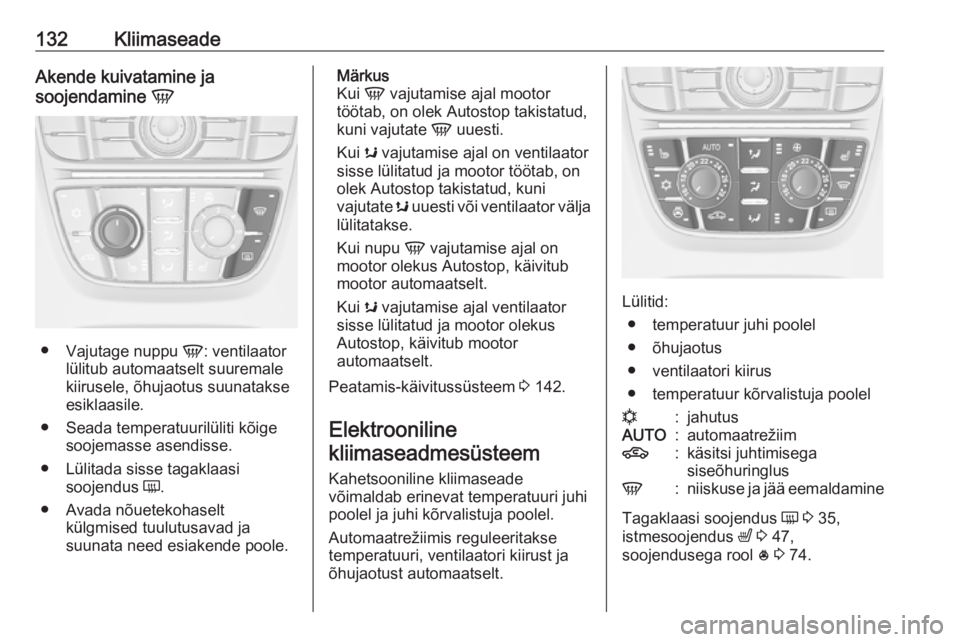

132KliimaseadeAkende kuivatamine ja
soojendamine V
●
Vajutage nuppu V: ventilaator
lülitub automaatselt suuremale
kiirusele, õhujaotus suunatakse
esiklaasile.
● Seada temperatuurilüliti kõige soojemasse asendisse.
● Lülitada sisse tagaklaasi soojendus Ü.
● Avada nõuetekohaselt külgmised tuulutusavad ja
suunata need esiakende poole.
Märkus
Kui V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate V uuesti.
Kui s vajutamise ajal on ventilaator
sisse lülitatud ja mootor töötab, on
olek Autostop takistatud, kuni
vajutate s uuesti või ventilaator välja
lülitatakse.
Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub mootor automaatselt.
Kui s vajutamise ajal ventilaator
sisse lülitatud ja mootor olekus
Autostop, käivitub mootor
automaatselt.
Peatamis-käivitussüsteem 3 142.
Elektrooniline kliimaseadmesüsteem
Kahetsooniline kliimaseade
võimaldab erinevat temperatuuri juhi
poolel ja juhi kõrvalistuja poolel.
Automaatrežiimis reguleeritakse
temperatuuri, ventilaatori kiirust ja
õhujaotust automaatselt.
Lülitid:
● temperatuur juhi poolel
● õhujaotus
● ventilaatori kiirus
● temperatuur kõrvalistuja poolel
n:jahutusAUTO:automaatrežiim4:käsitsi juhtimisega
siseõhuringlusV:niiskuse ja jää eemaldamine
Tagaklaasi soojendus Ü 3 35,
istmesoojendus ß 3 47,
soojendusega rool * 3 74.

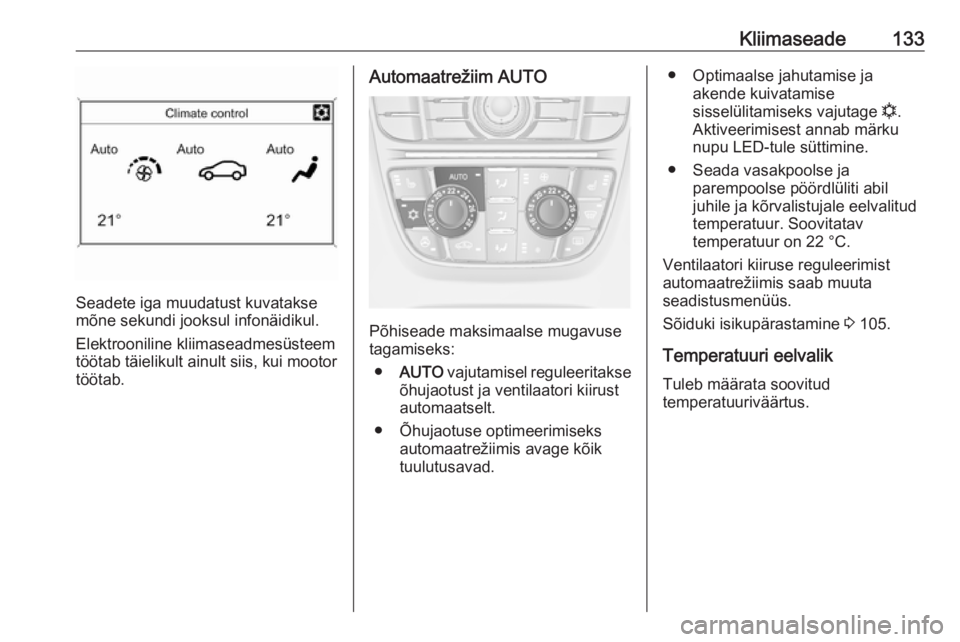

Kliimaseade133
Seadete iga muudatust kuvatakse
mõne sekundi jooksul infonäidikul.
Elektrooniline kliimaseadmesüsteem
töötab täielikult ainult siis, kui mootor
töötab.
Automaatrežiim AUTO
Põhiseade maksimaalse mugavuse
tagamiseks:
● AUTO vajutamisel reguleeritakse
õhujaotust ja ventilaatori kiirust automaatselt.
● Õhujaotuse optimeerimiseks automaatrežiimis avage kõik
tuulutusavad.
● Optimaalse jahutamise ja akende kuivatamise
sisselülitamiseks vajutage n.
Aktiveerimisest annab märku
nupu LED-tule süttimine.
● Seada vasakpoolse ja parempoolse pöördlüliti abil
juhile ja kõrvalistujale eelvalitud
temperatuur. Soovitatav
temperatuur on 22 °C.
Ventilaatori kiiruse reguleerimist
automaatrežiimis saab muuta
seadistusmenüüs.
Sõiduki isikupärastamine 3 105.
Temperatuuri eelvalik
Tuleb määrata soovitud
temperatuuriväärtus.

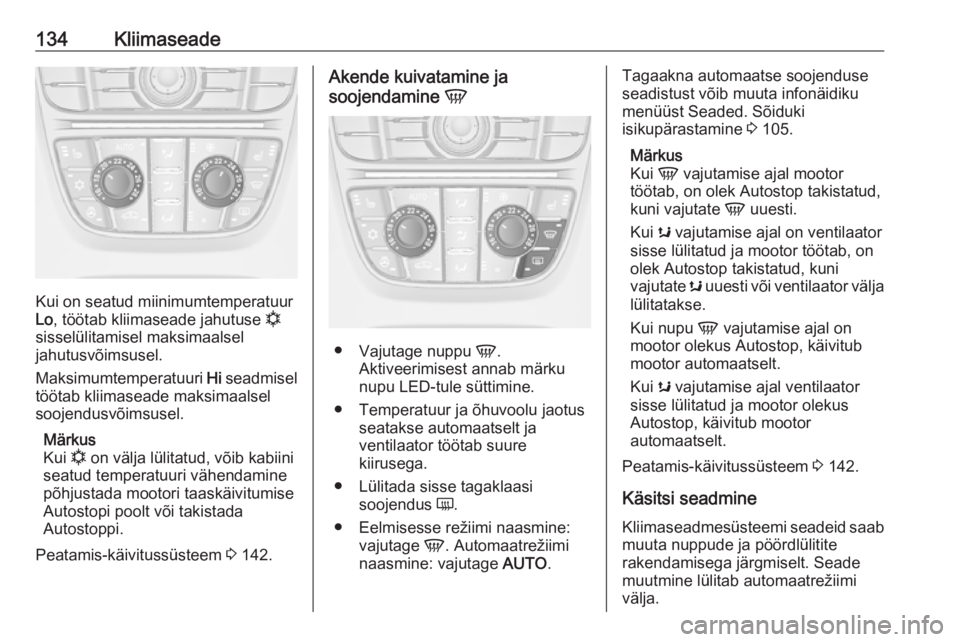

134Kliimaseade
Kui on seatud miinimumtemperatuur
Lo , töötab kliimaseade jahutuse n
sisselülitamisel maksimaalsel
jahutusvõimsusel.
Maksimumtemperatuuri Hi seadmisel
töötab kliimaseade maksimaalsel
soojendusvõimsusel.
Märkus
Kui n on välja lülitatud, võib kabiini
seatud temperatuuri vähendamine
põhjustada mootori taaskäivitumise
Autostopi poolt või takistada
Autostoppi.
Peatamis-käivitussüsteem 3 142.
Akende kuivatamine ja
soojendamine V
●
Vajutage nuppu V.
Aktiveerimisest annab märku
nupu LED-tule süttimine.
● Temperatuur ja õhuvoolu jaotus seatakse automaatselt ja
ventilaator töötab suure
kiirusega.
● Lülitada sisse tagaklaasi soojendus Ü.
● Eelmisesse režiimi naasmine: vajutage V. Automaatrežiimi
naasmine: vajutage AUTO.
Tagaakna automaatse soojenduse
seadistust võib muuta infonäidiku
menüüst Seaded. Sõiduki
isikupärastamine 3 105.
Märkus
Kui V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate V uuesti.
Kui s vajutamise ajal on ventilaator
sisse lülitatud ja mootor töötab, on
olek Autostop takistatud, kuni
vajutate s uuesti või ventilaator välja
lülitatakse.
Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub
mootor automaatselt.
Kui s vajutamise ajal ventilaator
sisse lülitatud ja mootor olekus
Autostop, käivitub mootor
automaatselt.
Peatamis-käivitussüsteem 3 142.
Käsitsi seadmine Kliimaseadmesüsteemi seadeid saabmuuta nuppude ja pöördlülitite
rakendamisega järgmiselt. Seade
muutmine lülitab automaatrežiimi
välja.

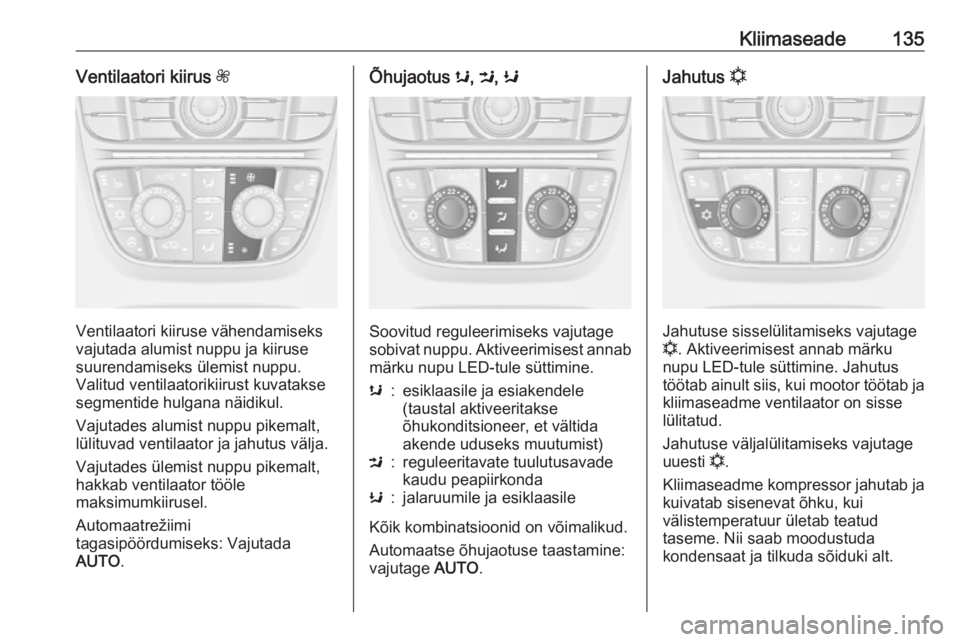

Kliimaseade135Ventilaatori kiirus Z
Ventilaatori kiiruse vähendamiseks
vajutada alumist nuppu ja kiiruse
suurendamiseks ülemist nuppu.
Valitud ventilaatorikiirust kuvatakse
segmentide hulgana näidikul.
Vajutades alumist nuppu pikemalt,
lülituvad ventilaator ja jahutus välja.
Vajutades ülemist nuppu pikemalt,
hakkab ventilaator tööle
maksimumkiirusel.
Automaatrežiimi
tagasipöördumiseks: Vajutada
AUTO .
Õhujaotus s, M , K
Soovitud reguleerimiseks vajutage
sobivat nuppu. Aktiveerimisest annab
märku nupu LED-tule süttimine.
s:esiklaasile ja esiakendele
(taustal aktiveeritakse
õhukonditsioneer, et vältida
akende uduseks muutumist)M:reguleeritavate tuulutusavade
kaudu peapiirkondaK:jalaruumile ja esiklaasile
Kõik kombinatsioonid on võimalikud.
Automaatse õhujaotuse taastamine:
vajutage AUTO.
Jahutus n
Jahutuse sisselülitamiseks vajutage
n . Aktiveerimisest annab märku
nupu LED-tule süttimine. Jahutus töötab ainult siis, kui mootor töötab ja
kliimaseadme ventilaator on sisse
lülitatud.
Jahutuse väljalülitamiseks vajutage
uuesti n.
Kliimaseadme kompressor jahutab ja kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.

136KliimaseadeKui jahutamine või kuivatamine ei ole
vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Jahutussüsteemi väljalülitamisel
kliimaseadmesüsteem olekus
Autostop mootori taaskäivitamist ei
nõua. Erand: akende soojendamine
lülitub sisse ja välistemperatuur on
üle 0 °C.
Kui jahutus lülitatakse sisse,
kuvatakse ekraanil ACON, ning kui
jahutus lülitatakse välja, kuvatakse
ACOFF .
Jahutusfunktsiooni sisse- ja
väljalülitatust pärast mootori
käivitamist on võimalik muuta
menüüst Seaded infonäidiku kaudu. Sõiduki isikupärastamine 3 105.

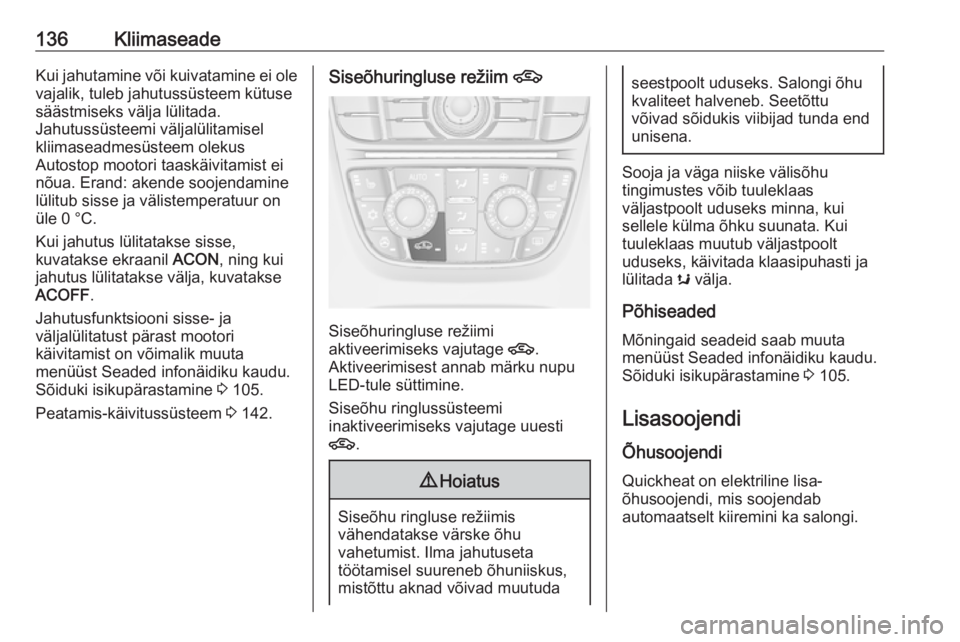

Peatamis-käivitussüsteem 3 142.Siseõhuringluse režiim 4
Siseõhuringluse režiimi
aktiveerimiseks vajutage 4.
Aktiveerimisest annab märku nupu
LED-tule süttimine.
Siseõhu ringlussüsteemi
inaktiveerimiseks vajutage uuesti
4 .
9Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Sooja ja väga niiske välisõhu
tingimustes võib tuuleklaas
väljastpoolt uduseks minna, kui
sellele külma õhku suunata. Kui
tuuleklaas muutub väljastpoolt
uduseks, käivitada klaasipuhasti ja
lülitada s välja.
Põhiseaded Mõningaid seadeid saab muutamenüüst Seaded infonäidiku kaudu. Sõiduki isikupärastamine 3 105.
Lisasoojendi
Õhusoojendi
Quickheat on elektriline lisa-
õhusoojendi, mis soojendab
automaatselt kiiremini ka salongi.

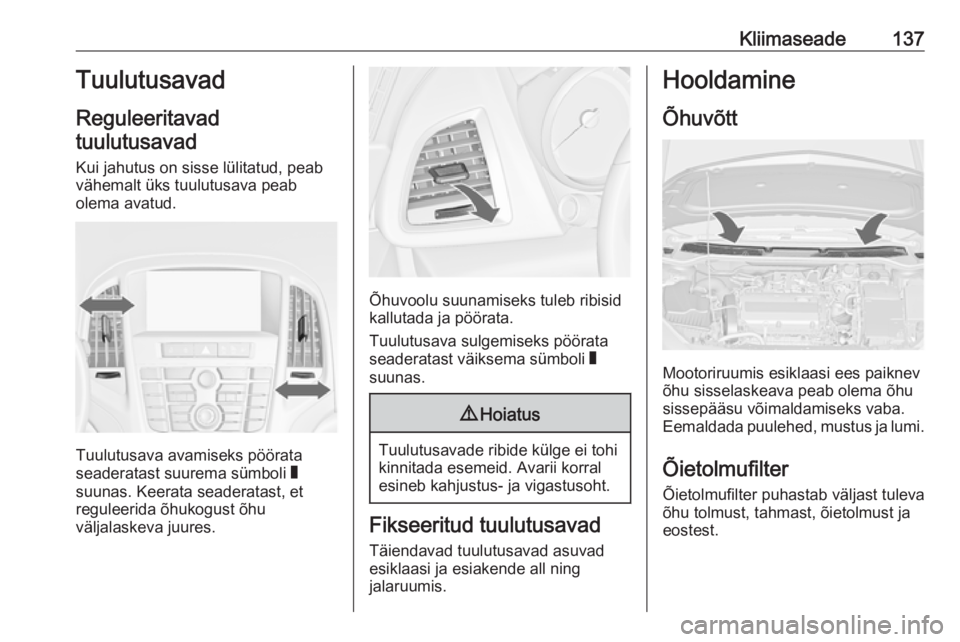

Kliimaseade137Tuulutusavad
Reguleeritavad
tuulutusavad
Kui jahutus on sisse lülitatud, peab
vähemalt üks tuulutusava peab
olema avatud.
Tuulutusava avamiseks pöörata
seaderatast suurema sümboli W
suunas. Keerata seaderatast, et
reguleerida õhukogust õhu
väljalaskeva juures.
Õhuvoolu suunamiseks tuleb ribisid
kallutada ja pöörata.
Tuulutusava sulgemiseks pöörata
seaderatast väiksema sümboli W
suunas.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja esiakende all ning
jalaruumis.
Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Õietolmufilter puhastab väljast tuleva
õhu tolmust, tahmast, õietolmust ja
eostest.

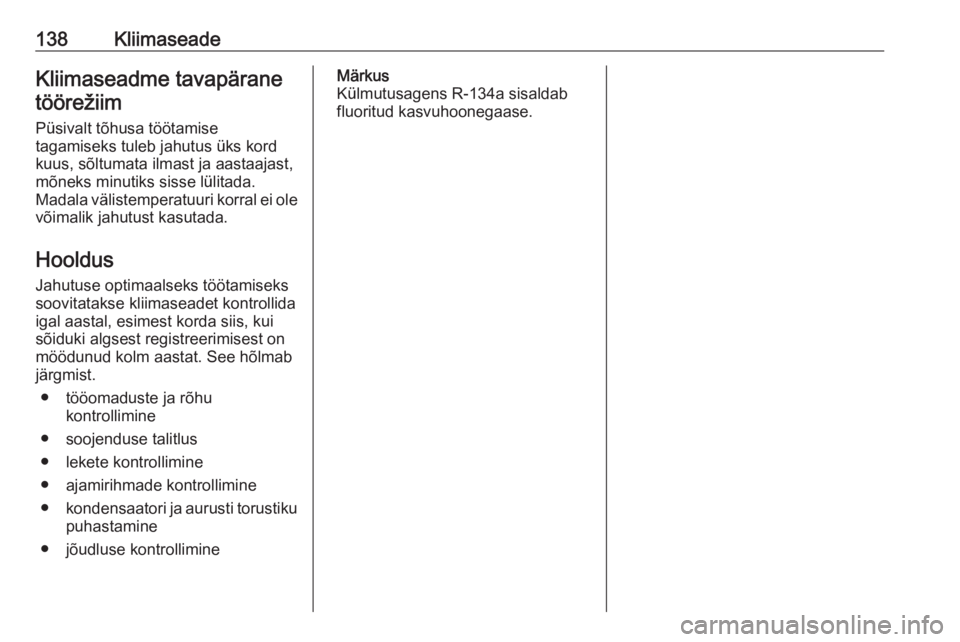

138KliimaseadeKliimaseadme tavapäranetöörežiim
Püsivalt tõhusa töötamise
tagamiseks tuleb jahutus üks kord
kuus, sõltumata ilmast ja aastaajast,
mõneks minutiks sisse lülitada.
Madala välistemperatuuri korral ei ole võimalik jahutust kasutada.
Hooldus
Jahutuse optimaalseks töötamiseks
soovitatakse kliimaseadet kontrollida
igal aastal, esimest korda siis, kui
sõiduki algsest registreerimisest on
möödunud kolm aastat. See hõlmab järgmist.
● tööomaduste ja rõhu kontrollimine
● soojenduse talitlus
● lekete kontrollimine
● ajamirihmade kontrollimine
● kondensaatori ja aurusti torustiku
puhastamine
● jõudluse kontrollimineMärkus
Külmutusagens R-134a sisaldab
fluoritud kasvuhoonegaase.
