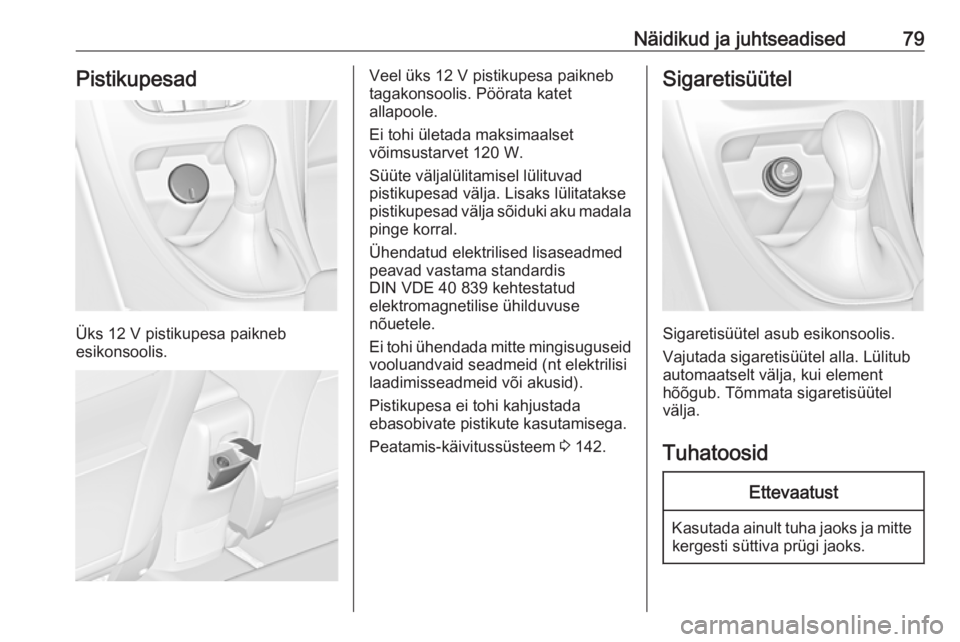

Näidikud ja juhtseadised79Pistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis.
Veel üks 12 V pistikupesa paikneb
tagakonsoolis. Pöörata katet
allapoole.
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Süüte väljalülitamisel lülituvad
pistikupesad välja. Lisaks lülitatakse
pistikupesad välja sõiduki aku madala
pinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 142.Sigaretisüütel
Sigaretisüütel asub esikonsoolis.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.

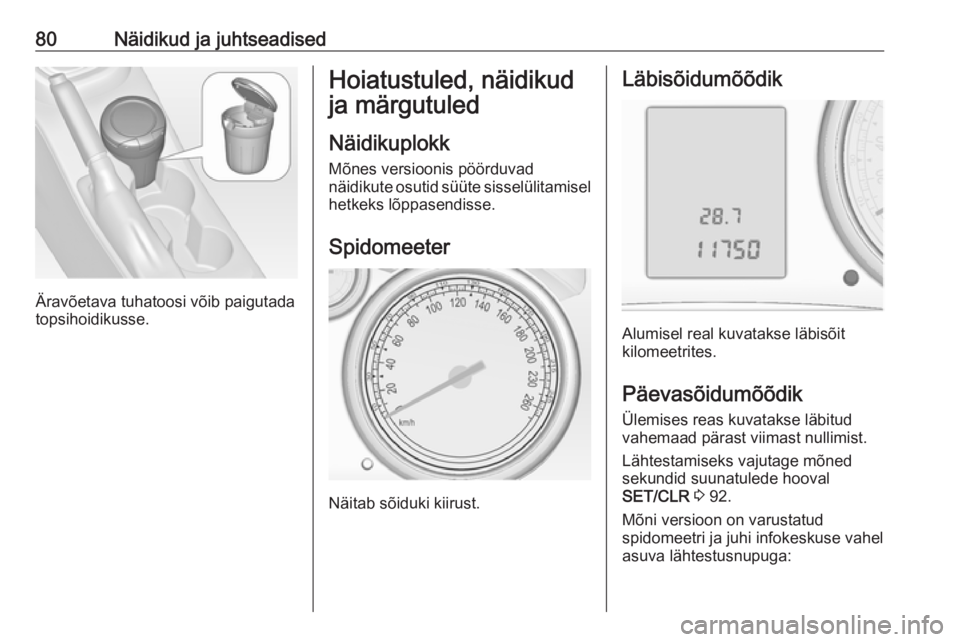

80Näidikud ja juhtseadised
Äravõetava tuhatoosi võib paigutada
topsihoidikusse.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel
hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõit
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitudvahemaad pärast viimast nullimist.
Lähtestamiseks vajutage mõned
sekundid suunatulede hooval
SET/CLR 3 92.
Mõni versioon on varustatud
spidomeetri ja juhi infokeskuse vahel
asuva lähtestusnupuga:

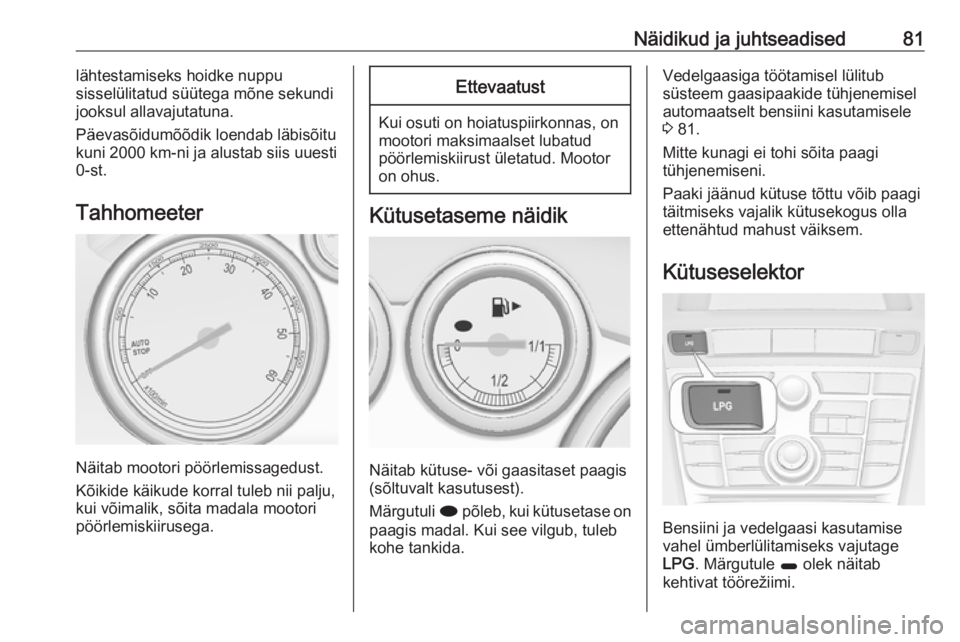

Näidikud ja juhtseadised81lähtestamiseks hoidke nuppu
sisselülitatud süütega mõne sekundi jooksul allavajutatuna.
Päevasõidumõõdik loendab läbisõitu kuni 2000 km-ni ja alustab siis uuesti
0-st.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasiga töötamisel lülitub
süsteem gaasipaakide tühjenemisel
automaatselt bensiini kasutamisele
3 81.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
LPG . Märgutule 1 olek näitab
kehtivat töörežiimi.

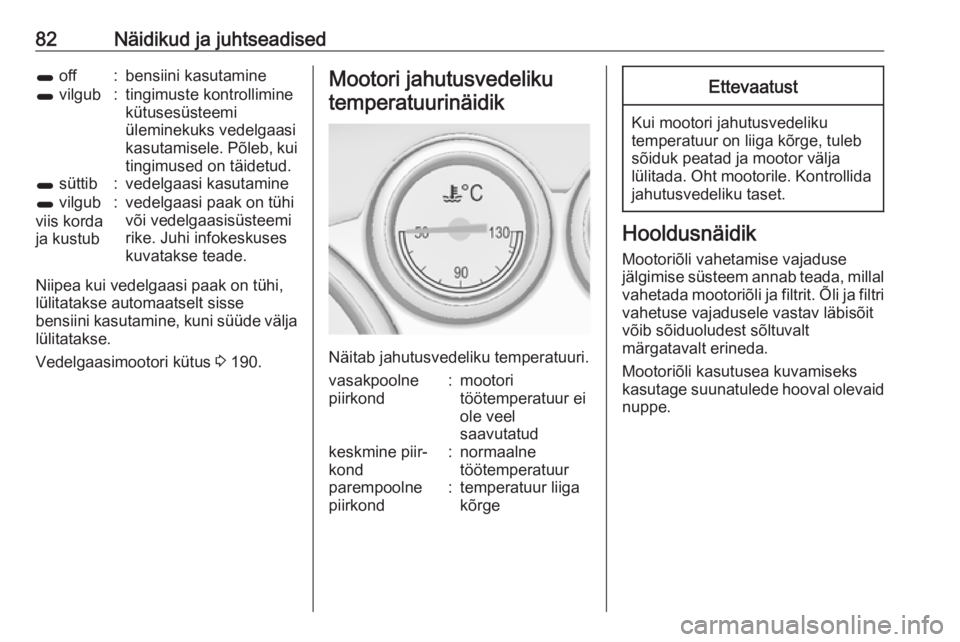

82Näidikud ja juhtseadised1 off:bensiini kasutamine1 vilgub:tingimuste kontrollimine
kütusesüsteemi
üleminekuks vedelgaasi
kasutamisele. Põleb, kui
tingimused on täidetud.1 süttib:vedelgaasi kasutamine1 vilgub
viis korda
ja kustub:vedelgaasi paak on tühi
või vedelgaasisüsteemi
rike. Juhi infokeskuses
kuvatakse teade.
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 190.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Mootoriõli kasutusea kuvamiseks
kasutage suunatulede hooval olevaid nuppe.

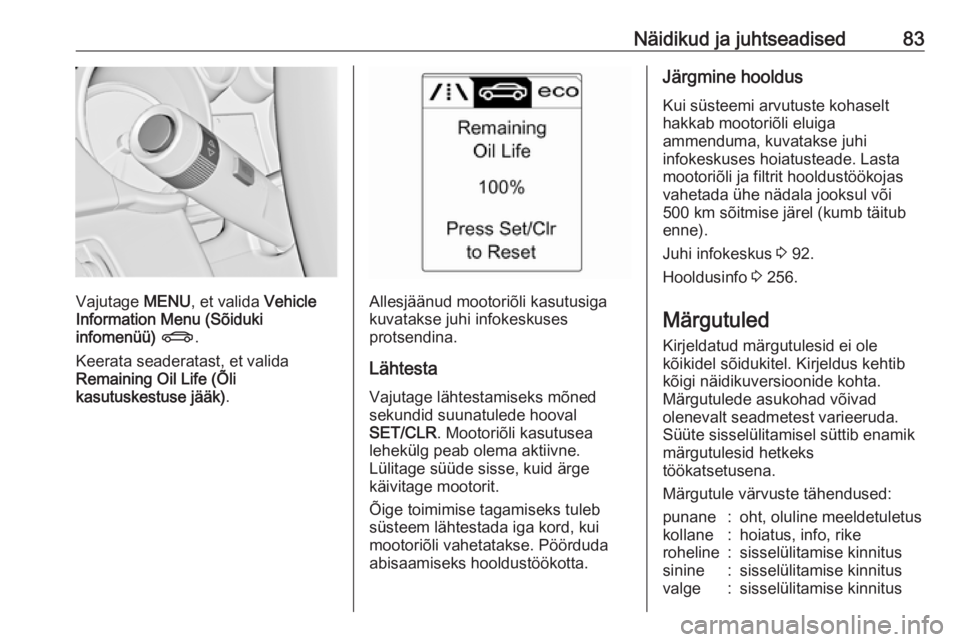

Näidikud ja juhtseadised83
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) X .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .Allesjäänud mootoriõli kasutusiga
kuvatakse juhi infokeskuses
protsendina.
Lähtesta Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli kasutusea
lehekülg peab olema aktiivne.
Lülitage süüde sisse, kuid ärge
käivitage mootorit.
Õige toimimise tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 92.
Hooldusinfo 3 256.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

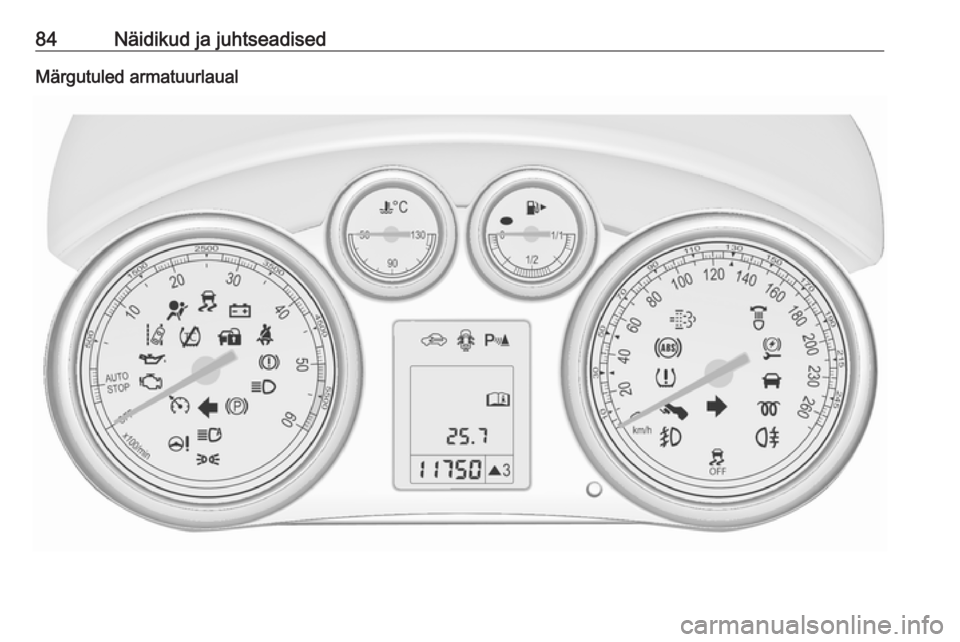

84Näidikud ja juhtseadisedMärgutuled armatuurlaual

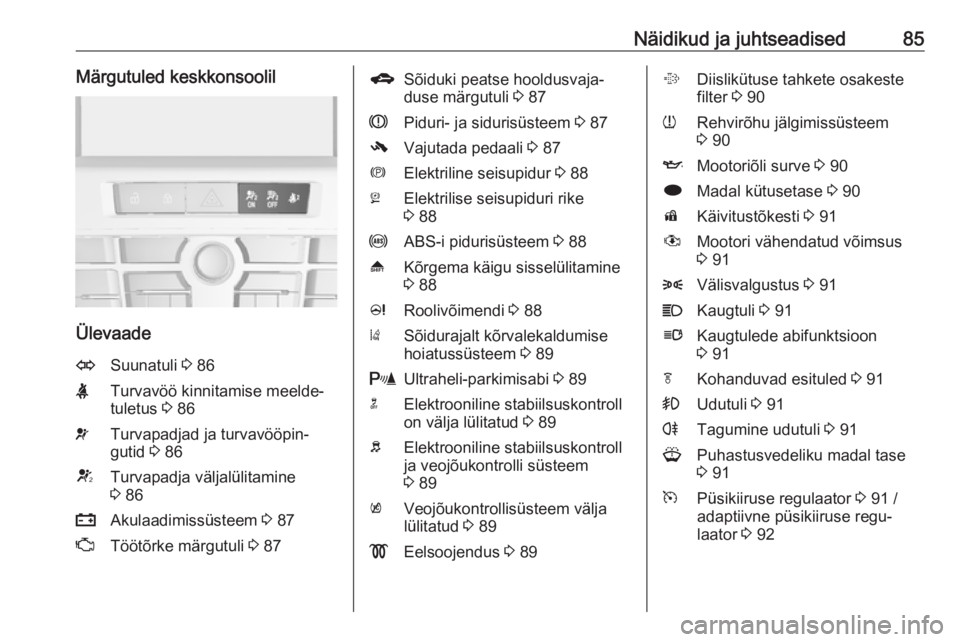

Näidikud ja juhtseadised85Märgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 86XTurvavöö kinnitamise meelde‐
tuletus 3 86vTurvapadjad ja turvavööpin‐
gutid 3 86VTurvapadja väljalülitamine
3 86pAkulaadimissüsteem 3 87ZTöötõrke märgutuli 3 87gSõiduki peatse hooldusvaja‐
duse märgutuli 3 87RPiduri- ja sidurisüsteem 3 87-Vajutada pedaali 3 87mElektriline seisupidur 3 88jElektrilise seisupiduri rike
3 88uABS-i pidurisüsteem 3 88[Kõrgema käigu sisselülitamine
3 88cRoolivõimendi 3 88)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 89rUltraheli-parkimisabi 3 89nElektrooniline stabiilsuskontroll
on välja lülitatud 3 89bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 89kVeojõukontrollisüsteem välja
lülitatud 3 89!Eelsoojendus 3 89%Diislikütuse tahkete osakeste
filter 3 90wRehvirõhu jälgimissüsteem
3 90IMootoriõli surve 3 90iMadal kütusetase 3 90dKäivitustõkesti 3 91#Mootori vähendatud võimsus
3 918Välisvalgustus 3 91CKaugtuli 3 91lKaugtulede abifunktsioon
3 91fKohanduvad esituled 3 91>Udutuli 3 91rTagumine udutuli 3 91GPuhastusvedeliku madal tase
3 91mPüsikiiruse regulaator 3 91 /
adaptiivne püsikiiruse regu‐
laator 3 92

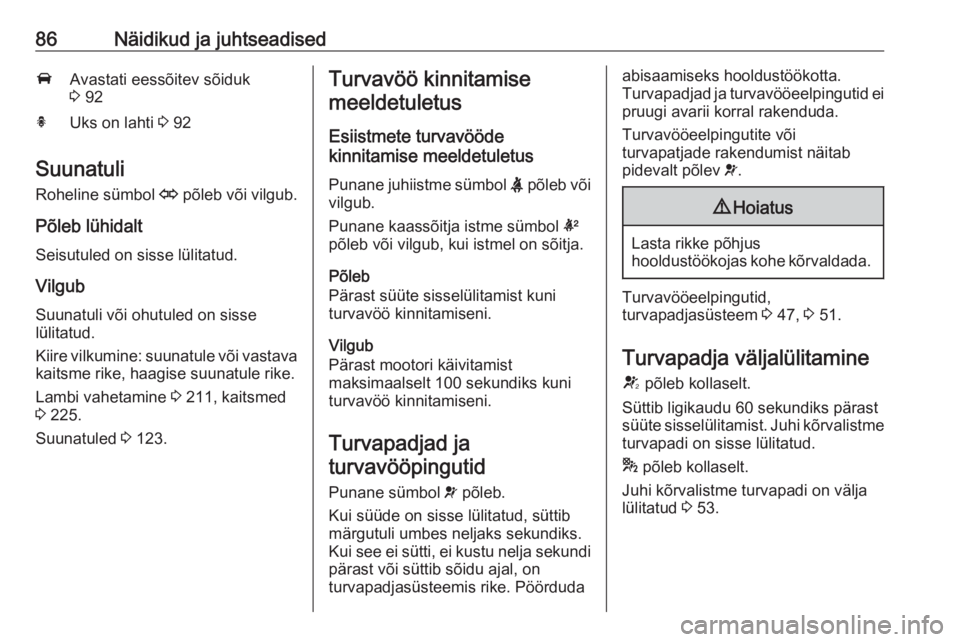

86Näidikud ja juhtseadisedAAvastati eessõitev sõiduk
3 92hUks on lahti 3 92
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 211, kaitsmed
3 225.
Suunatuled 3 123.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu nelja sekundi pärast või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöördudaabisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 47, 3 51.
Turvapadja väljalülitamine V põleb kollaselt.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 53.

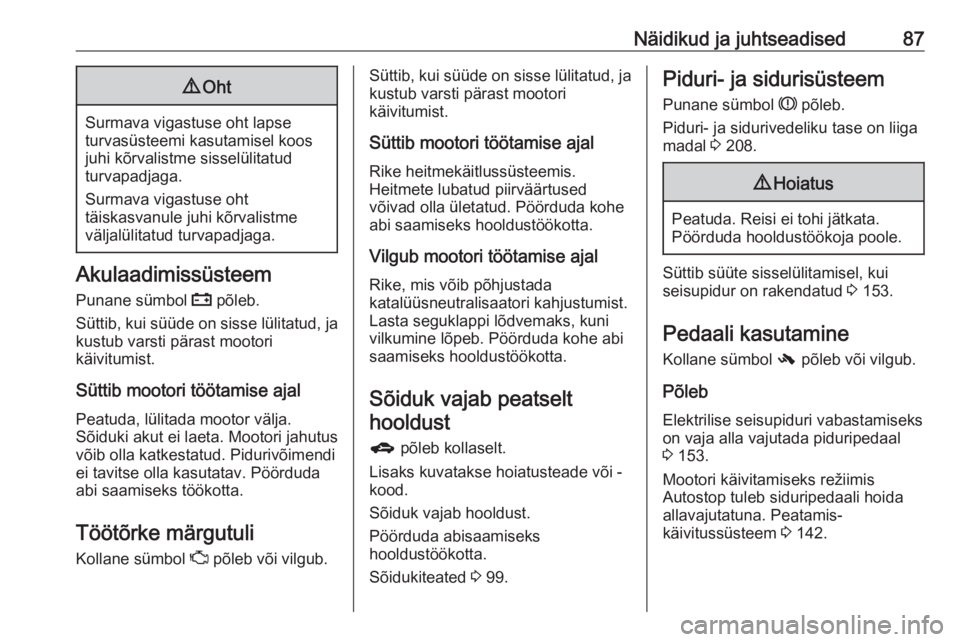

Näidikud ja juhtseadised879Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või -
kood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 99.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 208.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 153.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 153.
Mootori käivitamiseks režiimis
Autostop tuleb siduripedaali hoida allavajutatuna. Peatamis-
käivitussüsteem 3 142.

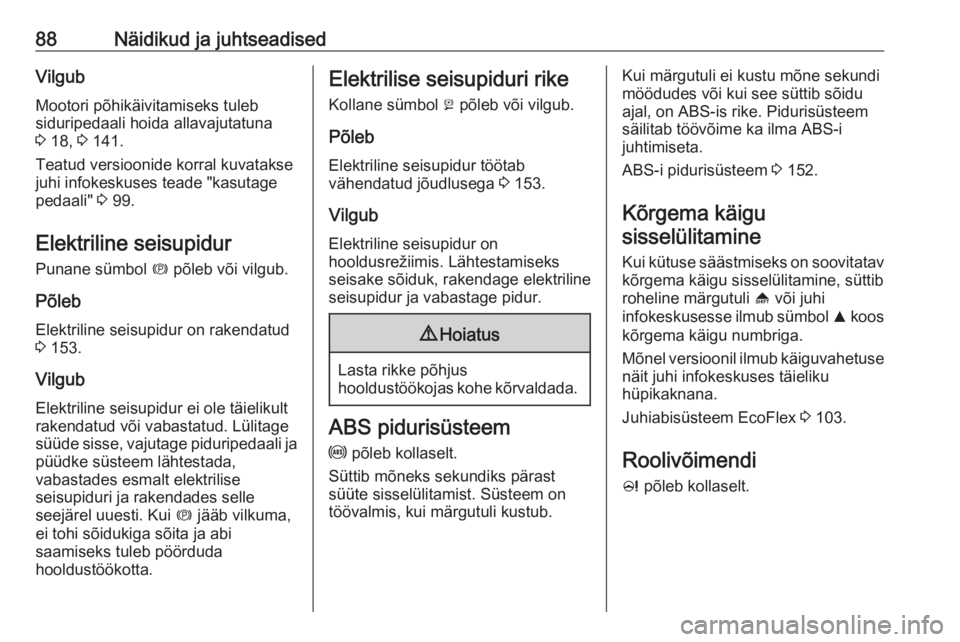

88Näidikud ja juhtseadisedVilgub
Mootori põhikäivitamiseks tuleb siduripedaali hoida allavajutatuna
3 18, 3 141.
Teatud versioonide korral kuvatakse
juhi infokeskuses teade "kasutage
pedaali" 3 99.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 153.
Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud jõudlusega 3 153.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 152.
Kõrgema käigu
sisselülitamine
Kui kütuse säästmiseks on soovitatav
kõrgema käigu sisselülitamine, süttib
roheline märgutuli [ või juhi
infokeskusesse ilmub sümbol R koos
kõrgema käigu numbriga.
Mõnel versioonil ilmub käiguvahetuse
näit juhi infokeskuses täieliku
hüpikaknana.
Juhiabisüsteem EcoFlex 3 103.
Roolivõimendi
c põleb kollaselt.
