OPEL ASTRA J 2017 Používateľská príručka (in Slovak)

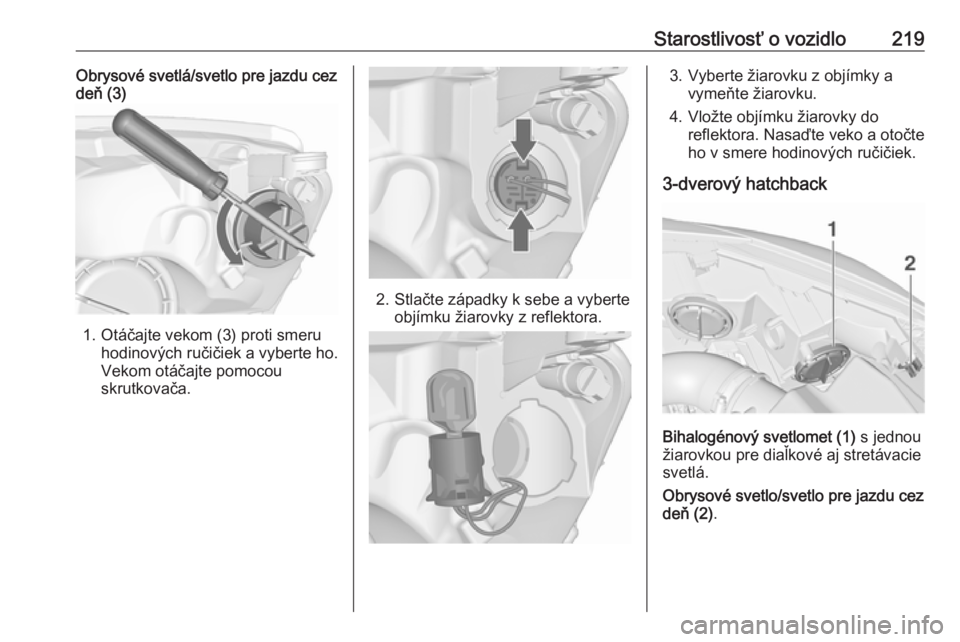

Starostlivosť o vozidlo219Obrysové svetlá/svetlo pre jazdu cez
deň (3)
1. Otáčajte vekom (3) proti smeru
hodinových ručičiek a vyberte ho.
Vekom otáčajte pomocou
skrutkovača.
2. Stlačte západky k sebe a vyberte objímku žiarovky z reflektora.
3. Vyberte žiarovku z objímky avymeňte žiarovku.
4. Vložte objímku žiarovky do reflektora. Nasaďte veko a otočteho v smere hodinových ručičiek.
3-dverový hatchback
Bihalogénový svetlomet (1) s jednou
žiarovkou pre diaľkové aj stretávacie
svetlá.
Obrysové svetlo/svetlo pre jazdu cez
deň (2) .

220Starostlivosť o vozidloStretávacie/diaľkové svetlo (1)
1. Otáčajte vekom (1) proti smeruhodinových ručičiek a vyberte ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora stlačením príchytnej
západky.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu cez
deň (2)
1. Otočte objímkou žiarovky (2) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z reflektora.

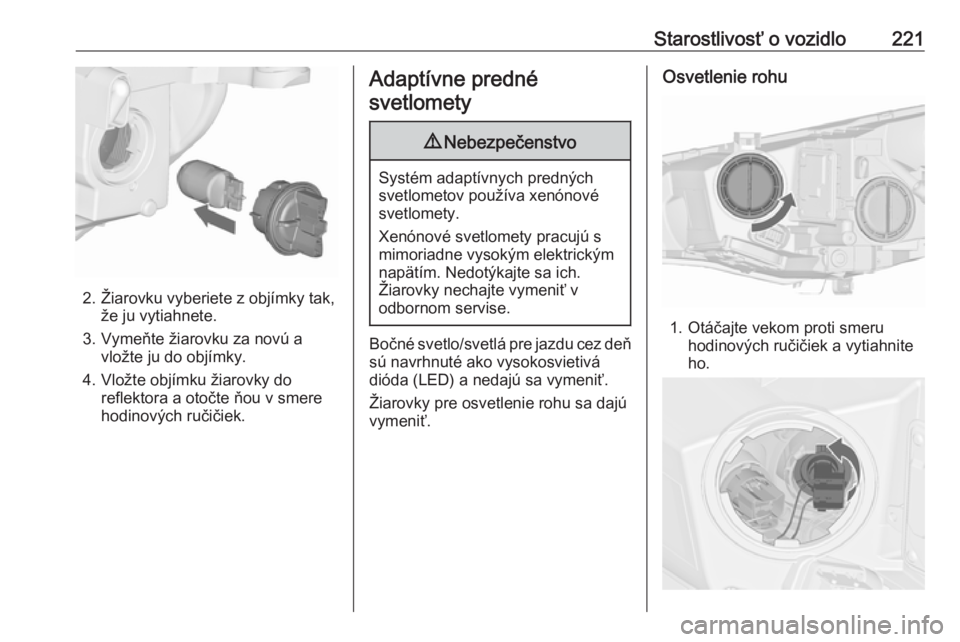

Starostlivosť o vozidlo221
2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
Adaptívne predné
svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ich.
Žiarovky nechajte vymeniť v
odbornom servise.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Žiarovky pre osvetlenie rohu sa dajú
vymeniť.
Osvetlenie rohu
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.

222Starostlivosť o vozidlo2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Hmlové svetlá
3-dverový hatchback
1. Pomocou skrutkovača uvoľnite kryt z drážky a odstráňte ho.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.

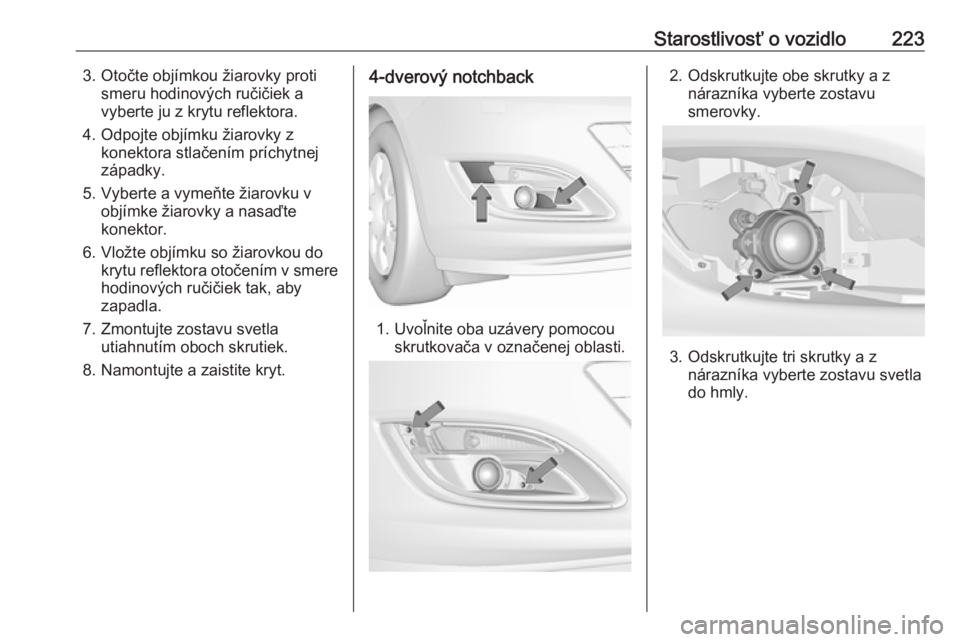

Starostlivosť o vozidlo2233. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju z krytu reflektora.
4. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do krytu reflektora otočením v smerehodinových ručičiek tak, aby
zapadla.
7. Zmontujte zostavu svetla utiahnutím oboch skrutiek.
8. Namontujte a zaistite kryt.4-dverový notchback
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu
smerovky.
3. Odskrutkujte tri skrutky a z nárazníka vyberte zostavu svetla
do hmly.

224Starostlivosť o vozidlo
4. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju z krytu reflektora.
5. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
6. Vymeňte objímku žiarovky a vložte ju do krytu reflektora, otočte
objímkou žiarovky v smere
hodinových ručičiek a nasaďte
konektor.
7. Nasaďte zostavu svetla do hmly do nárazníka a upevnite ju
pomocou troch skrutiek.
8. Nasaďte zostavu smerovky do nárazníka a upevnite ju pomocou
dvoch skrutiek.
9. Zaistite oba uzávery.
Predné smerovky
3-dverový hatchback
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otáčajte objímku žiarovky proti smeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z krytu
reflektora.

Starostlivosť o vozidlo2253. Žiarovku vyberiete z objímky aotočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do krytu reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
4-dverový notchback
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Odpojte objímku žiarovky z krytu reflektora stlačením oboch
príchytných západiek.
4. Odpojte konektor z objímky žiarovky stlačením príchytnej
západky.
5. Vyberte a vymeňte objímku žiarovky so žiarovkou.
6. Vložte objímku žiarovky do krytu reflektora a nasaďte konektor.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Zaistite oba uzávery.
4-dverový notchback s predným
nárazníkom Sport/GSi
Žiarovky sú prístupné zospodu
vozidla.

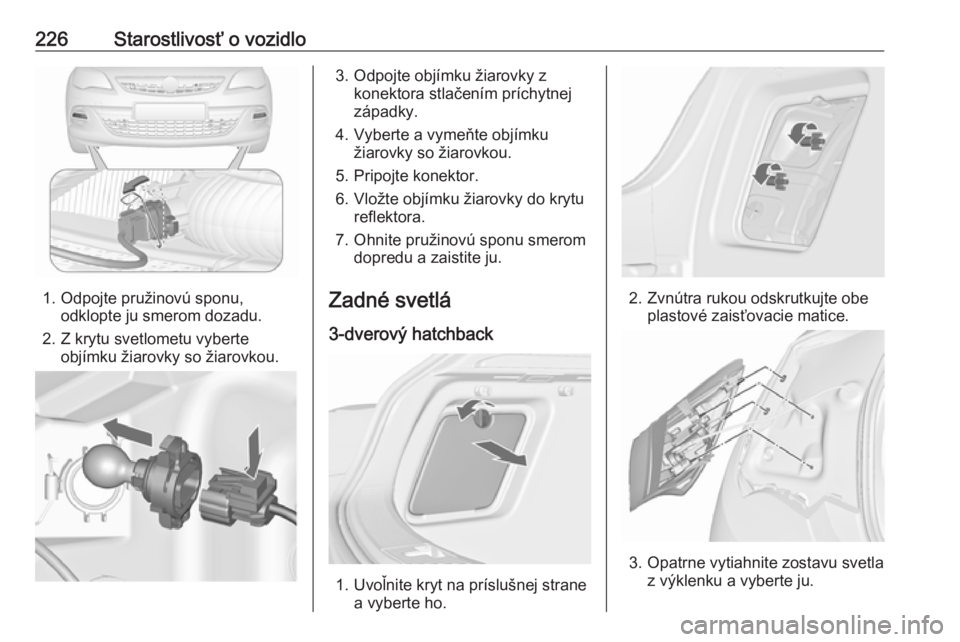

226Starostlivosť o vozidlo
1. Odpojte pružinovú sponu,odklopte ju smerom dozadu.
2. Z krytu svetlometu vyberte objímku žiarovky so žiarovkou.
3. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
4. Vyberte a vymeňte objímku žiarovky so žiarovkou.
5. Pripojte konektor.
6. Vložte objímku žiarovky do krytu reflektora.
7. Ohnite pružinovú sponu smerom dopredu a zaistite ju.
Zadné svetlá 3-dverový hatchback
1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujte obeplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.

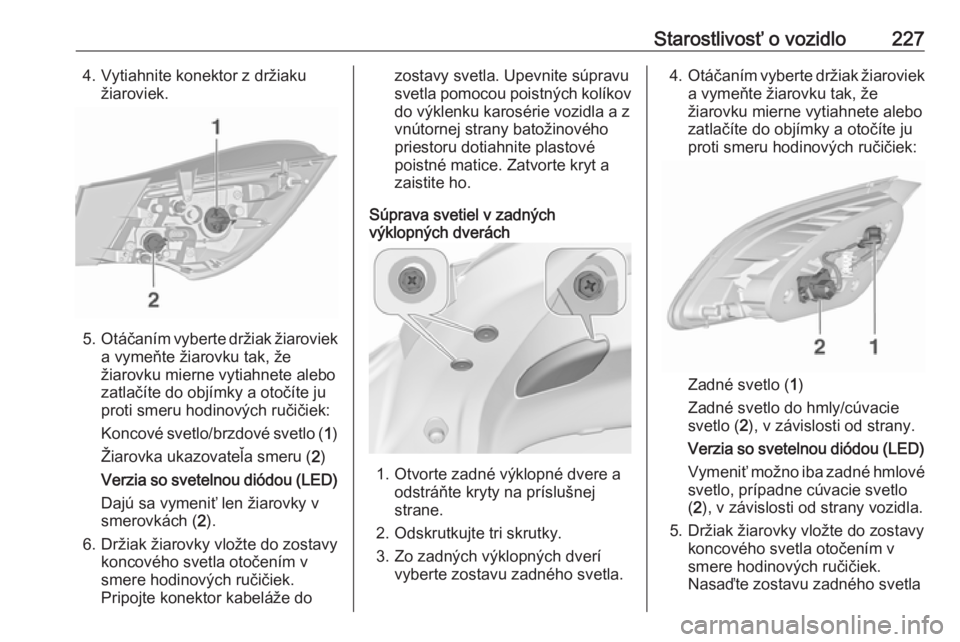

Starostlivosť o vozidlo2274. Vytiahnite konektor z držiakužiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
Verzia so svetelnou diódou (LED) Dajú sa vymeniť len žiarovky v
smerovkách ( 2).
6. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Pripojte konektor kabeláže do
zostavy svetla. Upevnite súpravu
svetla pomocou poistných kolíkov
do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite plastové
poistné matice. Zatvorte kryt a
zaistite ho.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryty na príslušnej
strane.
2. Odskrutkujte tri skrutky.
3. Zo zadných výklopných dverí vyberte zostavu zadného svetla.
4. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
Verzia so svetelnou diódou (LED) Vymeniť možno iba zadné hmlové
svetlo, prípadne cúvacie svetlo
( 2 ), v závislosti od strany vozidla.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Nasaďte zostavu zadného svetla

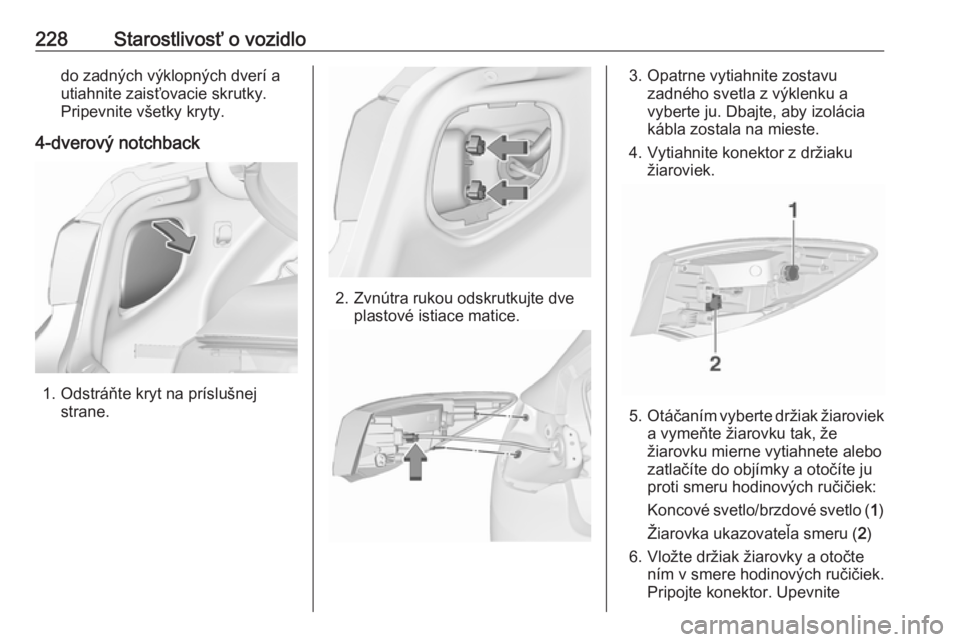

228Starostlivosť o vozidlodo zadných výklopných dverí a
utiahnite zaisťovacie skrutky.
Pripevnite všetky kryty.
4-dverový notchback
1. Odstráňte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte dveplastové istiace matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5.Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite
