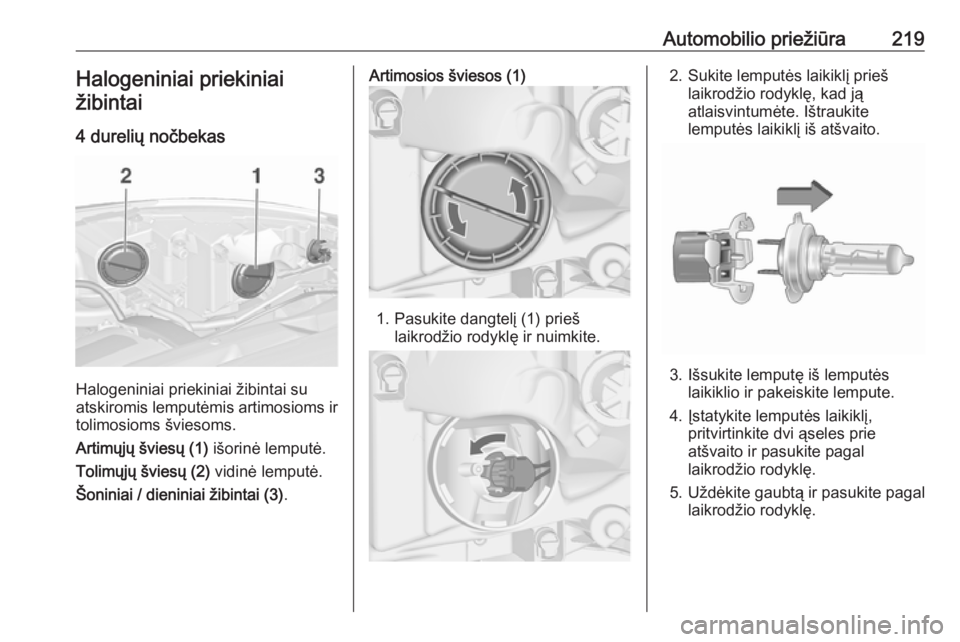

Automobilio priežiūra219Halogeniniai priekiniaižibintai
4 durelių nočbekas
Halogeniniai priekiniai žibintai su
atskiromis lemputėmis artimosioms ir tolimosioms šviesoms.
Artimųjų šviesų (1) išorinė lemputė.
Tolimųjų šviesų (2) vidinė lemputė.
Šoniniai / dieniniai žibintai (3) .
Artimosios šviesos (1)
1. Pasukite dangtelį (1) prieš
laikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Page 222 of 309

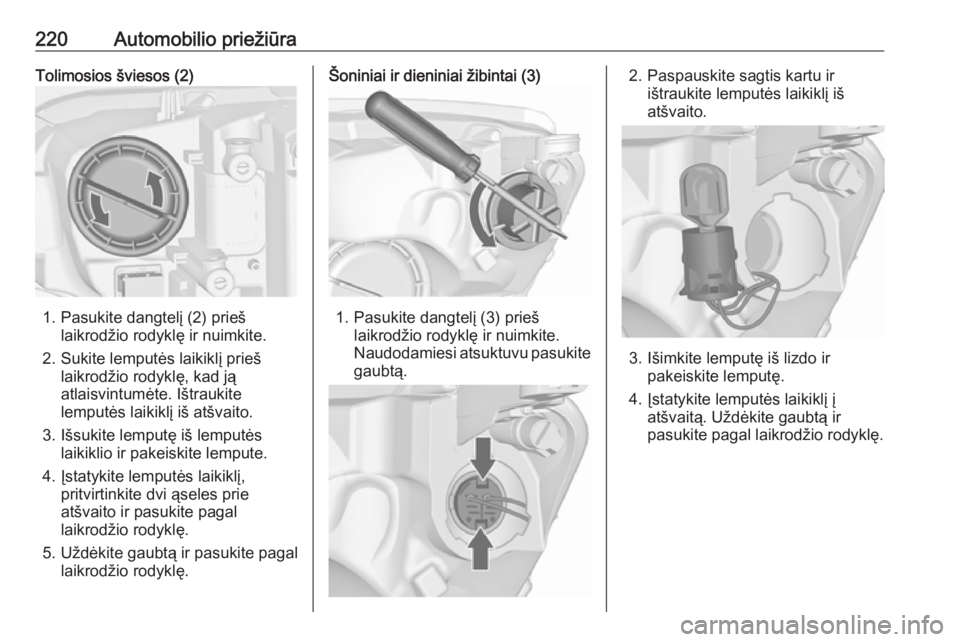

220Automobilio priežiūraTolimosios šviesos (2)
1. Pasukite dangtelį (2) priešlaikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai (3)
1. Pasukite dangtelį (3) priešlaikrodžio rodyklę ir nuimkite.
Naudodamiesi atsuktuvu pasukite
gaubtą.
2. Paspauskite sagtis kartu ir ištraukite lemputės laikiklį iš
atšvaito.
3. Išimkite lemputę iš lizdo ir pakeiskite lemputę.
4. Įstatykite lemputės laikiklį į atšvaitą. Uždėkite gaubtą ir
pasukite pagal laikrodžio rodyklę.
Page 223 of 309

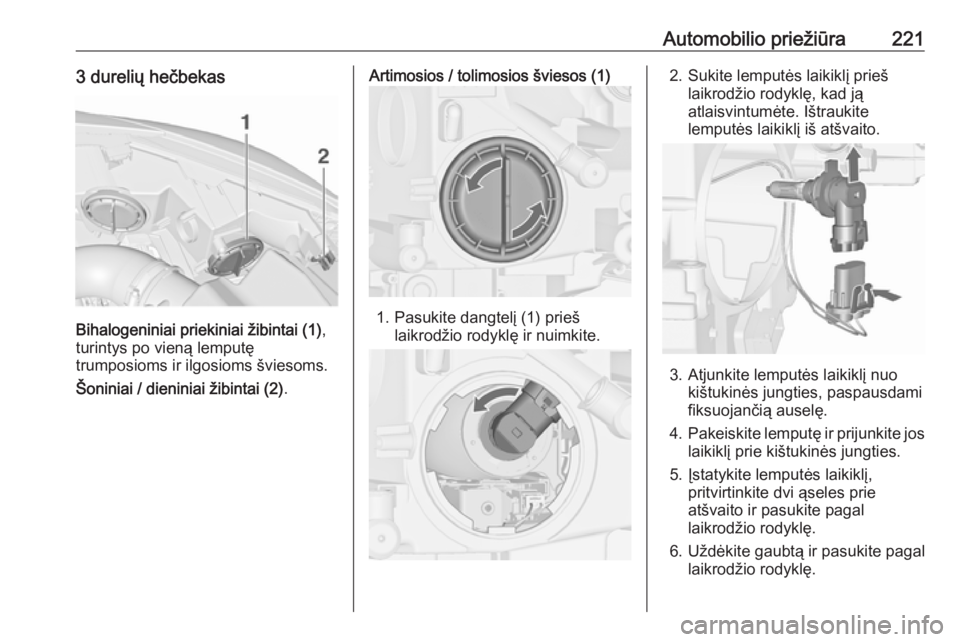

Automobilio priežiūra2213 durelių hečbekas
Bihalogeniniai priekiniai žibintai (1),
turintys po vieną lemputę
trumposioms ir ilgosioms šviesoms.
Šoniniai / dieniniai žibintai (2) .
Artimosios / tolimosios šviesos (1)
1. Pasukite dangtelį (1) prieš
laikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atjunkite lemputės laikiklį nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

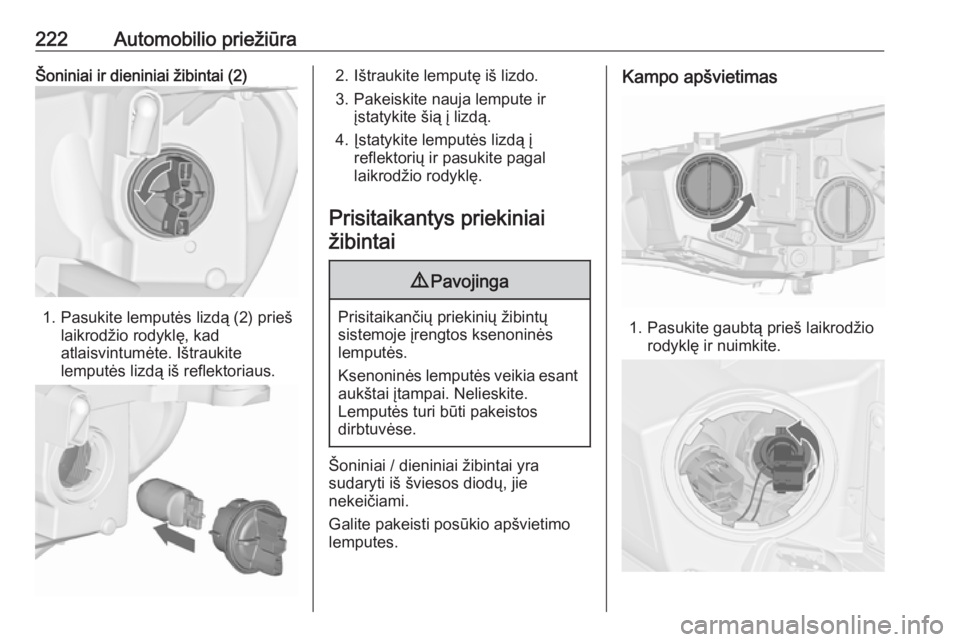

Page 224 of 309

222Automobilio priežiūraŠoniniai ir dieniniai žibintai (2)
1. Pasukite lemputės lizdą (2) priešlaikrodžio rodyklę, kad
atlaisvintumėte. Ištraukite
lemputės lizdą iš reflektoriaus.
2. Ištraukite lemputę iš lizdo.
3. Pakeiskite nauja lempute ir įstatykite šią į lizdą.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.
Prisitaikantys priekiniai žibintai9 Pavojinga
Prisitaikančių priekinių žibintų
sistemoje įrengtos ksenoninės
lemputės.
Ksenoninės lemputės veikia esant
aukštai įtampai. Nelieskite.
Lemputės turi būti pakeistos
dirbtuvėse.
Šoniniai / dieniniai žibintai yra
sudaryti iš šviesos diodų, jie
nekeičiami.
Galite pakeisti posūkio apšvietimo
lemputes.
Kampo apšvietimas
1. Pasukite gaubtą prieš laikrodžio rodyklę ir nuimkite.

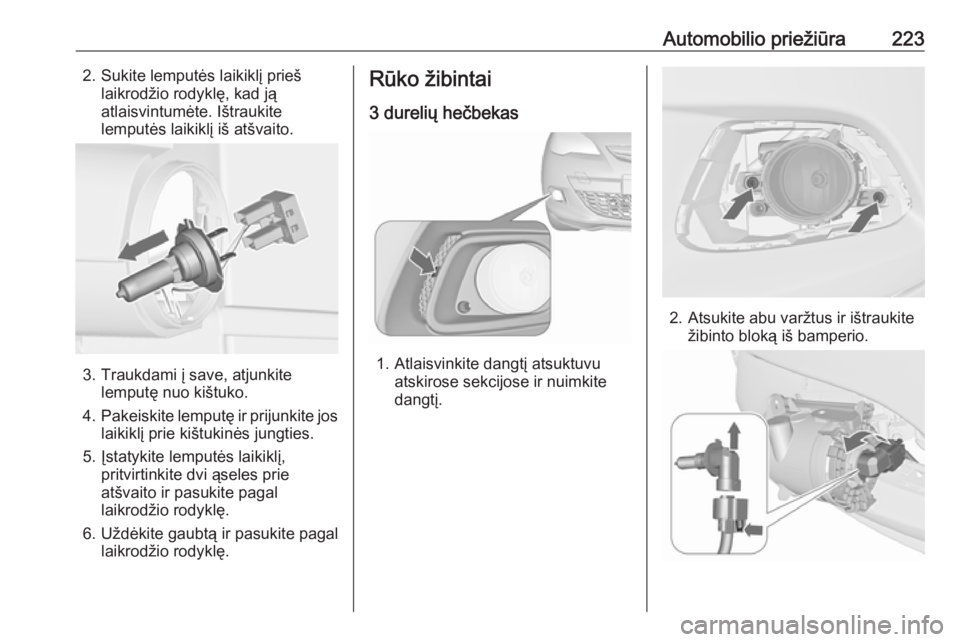

Page 225 of 309

Automobilio priežiūra2232. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Traukdami į save, atjunkite lemputę nuo kištuko.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Rūko žibintai
3 durelių hečbekas
1. Atlaisvinkite dangtį atsuktuvu atskirose sekcijose ir nuimkite
dangtį.
2. Atsukite abu varžtus ir ištraukite žibinto bloką iš bamperio.
Page 226 of 309

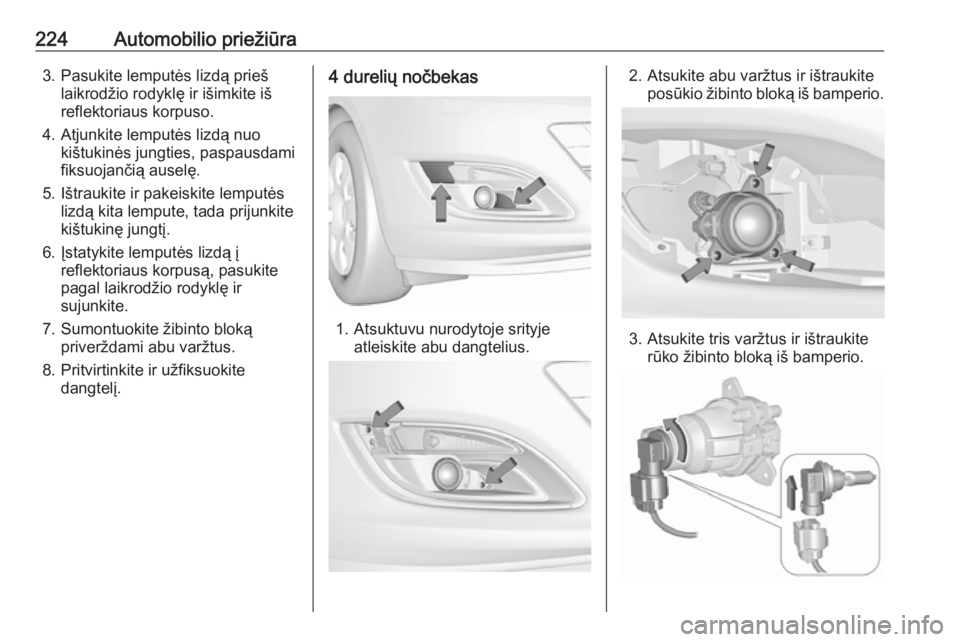

224Automobilio priežiūra3. Pasukite lemputės lizdą priešlaikrodžio rodyklę ir išimkite iš
reflektoriaus korpuso.
4. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
5. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
6. Įstatykite lemputės lizdą į reflektoriaus korpusą, pasukite
pagal laikrodžio rodyklę ir
sujunkite.
7. Sumontuokite žibinto bloką priverždami abu varžtus.
8. Pritvirtinkite ir užfiksuokite dangtelį.4 durelių nočbekas
1. Atsuktuvu nurodytoje srityje atleiskite abu dangtelius.
2. Atsukite abu varžtus ir ištraukiteposūkio žibinto bloką iš bamperio.
3. Atsukite tris varžtus ir ištraukiterūko žibinto bloką iš bamperio.
Page 227 of 309

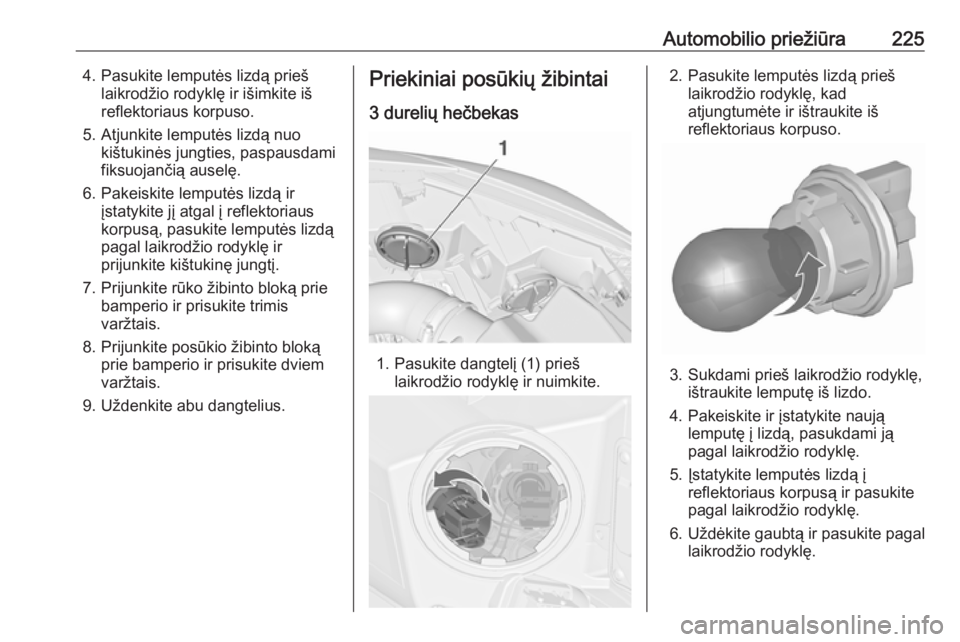

Automobilio priežiūra2254. Pasukite lemputės lizdą priešlaikrodžio rodyklę ir išimkite iš
reflektoriaus korpuso.
5. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
6. Pakeiskite lemputės lizdą ir įstatykite jį atgal į reflektoriaus
korpusą, pasukite lemputės lizdą
pagal laikrodžio rodyklę ir
prijunkite kištukinę jungtį.
7. Prijunkite rūko žibinto bloką prie bamperio ir prisukite trimis
varžtais.
8. Prijunkite posūkio žibinto bloką prie bamperio ir prisukite dviem
varžtais.
9. Uždenkite abu dangtelius.Priekiniai posūkių žibintai
3 durelių hečbekas
1. Pasukite dangtelį (1) prieš laikrodžio rodyklę ir nuimkite.
2. Pasukite lemputės lizdą prieš laikrodžio rodyklę, kad
atjungtumėte ir ištraukite iš
reflektoriaus korpuso.
3. Sukdami prieš laikrodžio rodyklę, ištraukite lemputę iš lizdo.
4. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
5. Įstatykite lemputės lizdą į reflektoriaus korpusą ir pasukite
pagal laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Page 228 of 309

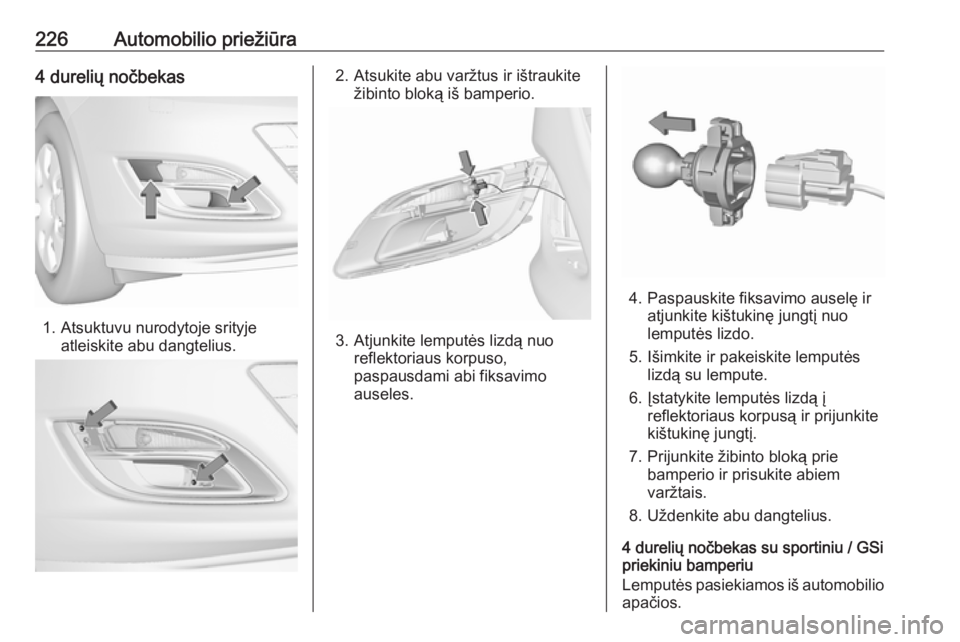

226Automobilio priežiūra4 durelių nočbekas
1. Atsuktuvu nurodytoje srityjeatleiskite abu dangtelius.
2. Atsukite abu varžtus ir ištraukitežibinto bloką iš bamperio.
3. Atjunkite lemputės lizdą nuo reflektoriaus korpuso,
paspausdami abi fiksavimo
auseles.
4. Paspauskite fiksavimo auselę ir atjunkite kištukinę jungtį nuo
lemputės lizdo.
5. Išimkite ir pakeiskite lemputės lizdą su lempute.
6. Įstatykite lemputės lizdą į reflektoriaus korpusą ir prijunkite
kištukinę jungtį.
7. Prijunkite žibinto bloką prie bamperio ir prisukite abiem
varžtais.
8. Uždenkite abu dangtelius.
4 durelių nočbekas su sportiniu / GSi
priekiniu bamperiu
Lemputės pasiekiamos iš automobilio apačios.
Page 229 of 309

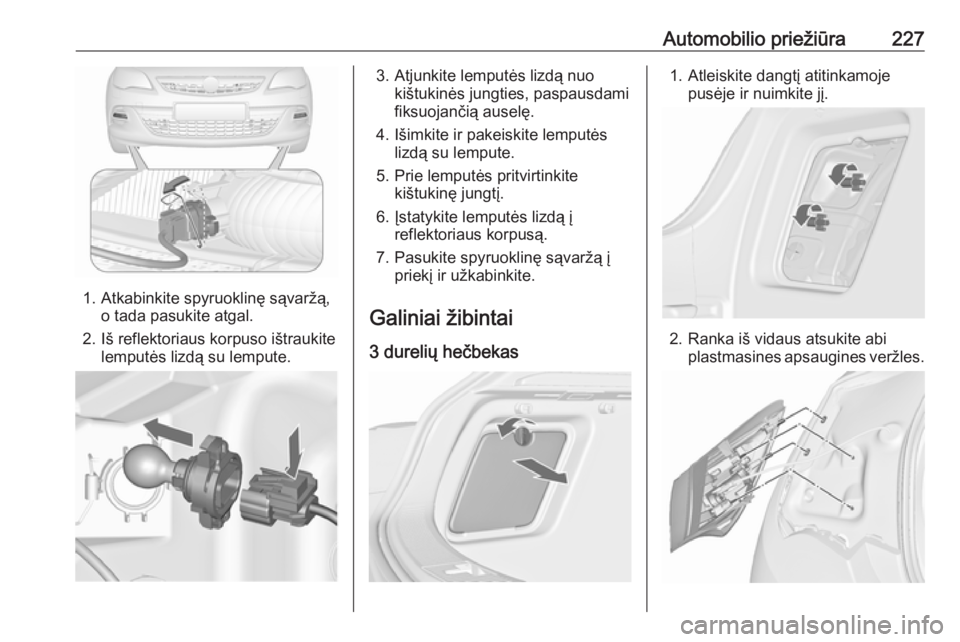

Automobilio priežiūra227
1. Atkabinkite spyruoklinę sąvaržą,o tada pasukite atgal.
2. Iš reflektoriaus korpuso ištraukite lemputės lizdą su lempute.
3. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
4. Išimkite ir pakeiskite lemputės lizdą su lempute.
5. Prie lemputės pritvirtinkite kištukinę jungtį.
6. Įstatykite lemputės lizdą į reflektoriaus korpusą.
7. Pasukite spyruoklinę sąvaržą į priekį ir užkabinkite.
Galiniai žibintai
3 durelių hečbekas1. Atleiskite dangtį atitinkamoje pusėje ir nuimkite jį.
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
Page 230 of 309

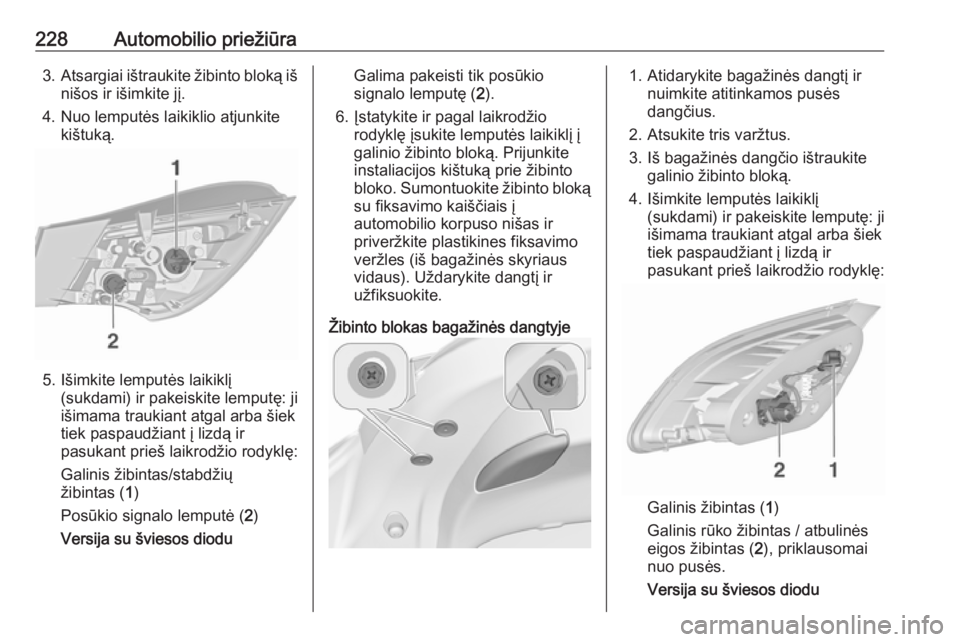

228Automobilio priežiūra3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
Versija su šviesos diodu
Galima pakeisti tik posūkio
signalo lemputę ( 2).
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Prijunkite
instaliacijos kištuką prie žibinto
bloko. Sumontuokite žibinto bloką su fiksavimo kaiščiais į
automobilio korpuso nišas ir
priveržkite plastikines fiksavimo
veržles (iš bagažinės skyriaus
vidaus). Uždarykite dangtį ir
užfiksuokite.
Žibinto blokas bagažinės dangtyje1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangčius.
2. Atsukite tris varžtus.
3. Iš bagažinės dangčio ištraukite galinio žibinto bloką.
4. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
Versija su šviesos diodu
