Instrumenti in upravni elementi79Električne vtičnice
12-voltna električna vtičnica se
nahaja v sprednji konzoli.
Dodatna 12-voltna električna vtičnica se nahaja v zadnji konzoli. Pokrov
preklopite navzdol.
Maksimalna poraba moči ne sme
presegati 120 vatov.
Pri izključenem kontaktu so električne vtičnice brez napetosti. Razen tega
se električne vtičnice izklopijo v
primeru nizke napetosti akumulatorja
vozila.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.
V vtičnice ne vklapljajte dostavnikov
električne energije, npr. polnilcev ali
baterij.
Ne poškodujte električne vtičnice z
uporabljanjem neprimernih vtikačev.
Sistem Stop-start 3 143.Vžigalnik
Vžigalnik se nahaja v sprednji
konzoli.
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
Pepelniki
Svarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.

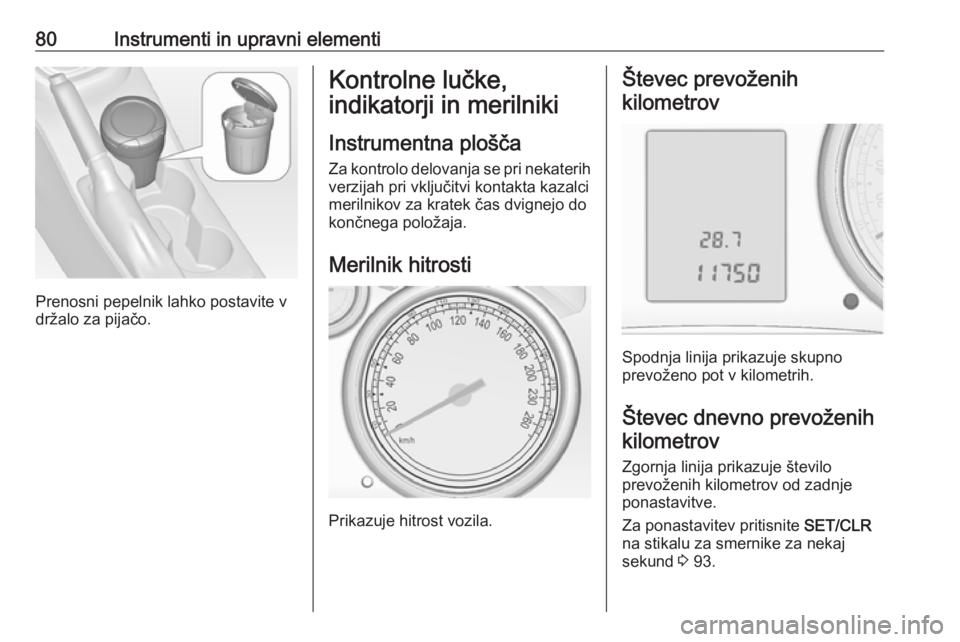

80Instrumenti in upravni elementi
Prenosni pepelnik lahko postavite v
držalo za pijačo.
Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri nekaterih
verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženihkilometrov
Spodnja linija prikazuje skupno
prevoženo pot v kilometrih.
Števec dnevno prevoženih kilometrov
Zgornja linija prikazuje število
prevoženih kilometrov od zadnje
ponastavitve.
Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund 3 93.

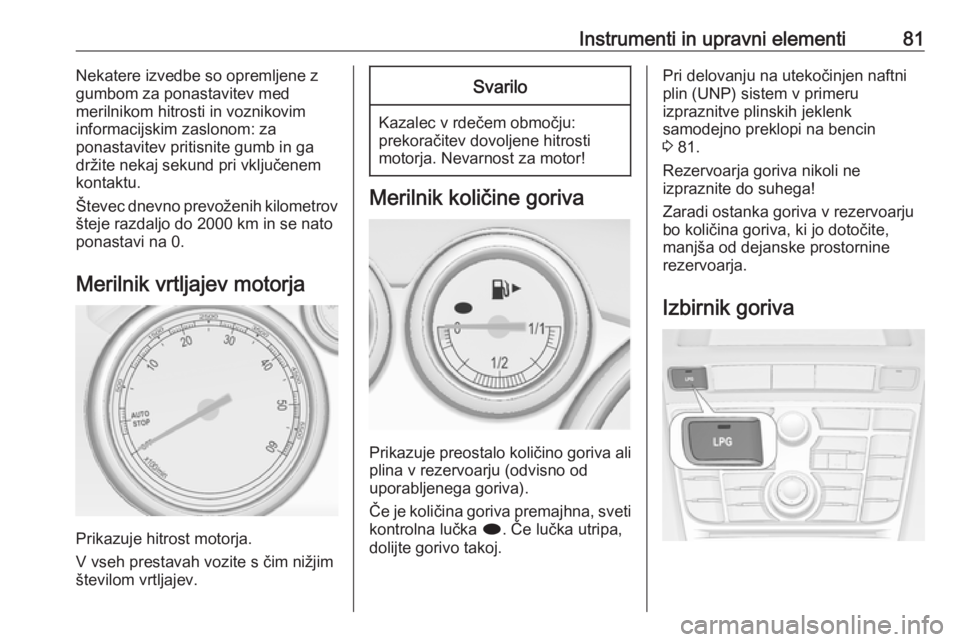

Instrumenti in upravni elementi81Nekatere izvedbe so opremljene z
gumbom za ponastavitev med
merilnikom hitrosti in voznikovim
informacijskim zaslonom: za
ponastavitev pritisnite gumb in ga
držite nekaj sekund pri vključenem
kontaktu.
Števec dnevno prevoženih kilometrov
šteje razdaljo do 2000 km in se nato
ponastavi na 0.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikazuje preostalo količino goriva ali
plina v rezervoarju (odvisno od
uporabljenega goriva).
Če je količina goriva premajhna, sveti kontrolna lučka i. Če lučka utripa,
dolijte gorivo takoj.
Pri delovanju na utekočinjen naftni plin (UNP) sistem v primeru
izpraznitve plinskih jeklenk
samodejno preklopi na bencin
3 81.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik goriva

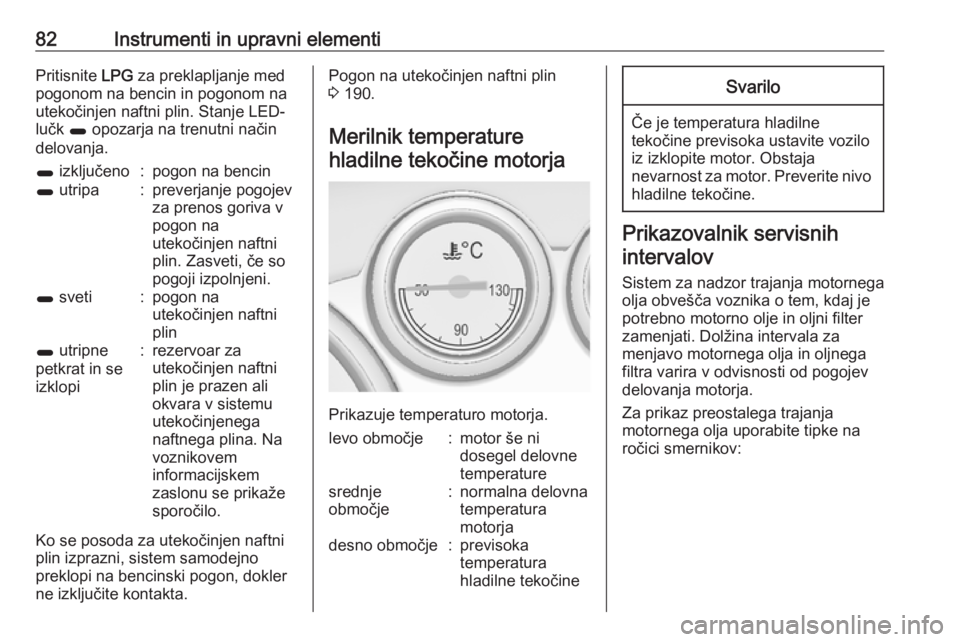

82Instrumenti in upravni elementiPritisnite LPG za preklapljanje med
pogonom na bencin in pogonom na
utekočinjen naftni plin. Stanje LED-
lučk 1 opozarja na trenutni način
delovanja.1 izključeno:pogon na bencin1 utripa:preverjanje pogojev
za prenos goriva v
pogon na
utekočinjen naftni
plin. Zasveti, če so
pogoji izpolnjeni.1 sveti:pogon na
utekočinjen naftni
plin1 utripne
petkrat in se
izklopi:rezervoar za
utekočinjen naftni
plin je prazen ali
okvara v sistemu
utekočinjenega
naftnega plina. Na
voznikovem
informacijskem
zaslonu se prikaže
sporočilo.
Ko se posoda za utekočinjen naftni
plin izprazni, sistem samodejno
preklopi na bencinski pogon, dokler
ne izključite kontakta.
Pogon na utekočinjen naftni plin
3 190.
Merilnik temperature hladilne tekočine motorja
Prikazuje temperaturo motorja.
levo območje:motor še ni
dosegel delovne
temperaturesrednje
območje:normalna delovna
temperatura
motorjadesno območje:previsoka
temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Za prikaz preostalega trajanja
motornega olja uporabite tipke na
ročici smernikov:

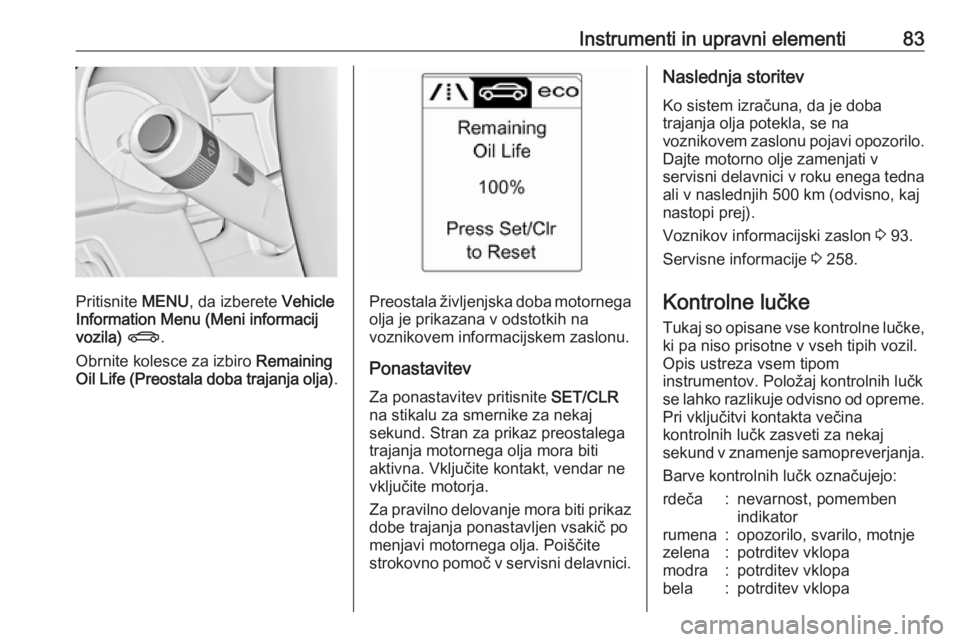

Instrumenti in upravni elementi83
Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij vozila) X .
Obrnite kolesce za izbiro Remaining
Oil Life (Preostala doba trajanja olja) .Preostala življenjska doba motornega
olja je prikazana v odstotkih na
voznikovem informacijskem zaslonu.
Ponastavitev
Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund. Stran za prikaz preostalega
trajanja motornega olja mora biti
aktivna. Vključite kontakt, vendar ne
vključite motorja.
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Naslednja storitev
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi opozorilo. Dajte motorno olje zamenjati v
servisni delavnici v roku enega tedna
ali v naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 93.
Servisne informacije 3 258.
Kontrolne lučke
Tukaj so opisane vse kontrolne lučke, ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Položaj kontrolnih lučk
se lahko razlikuje odvisno od opreme. Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa

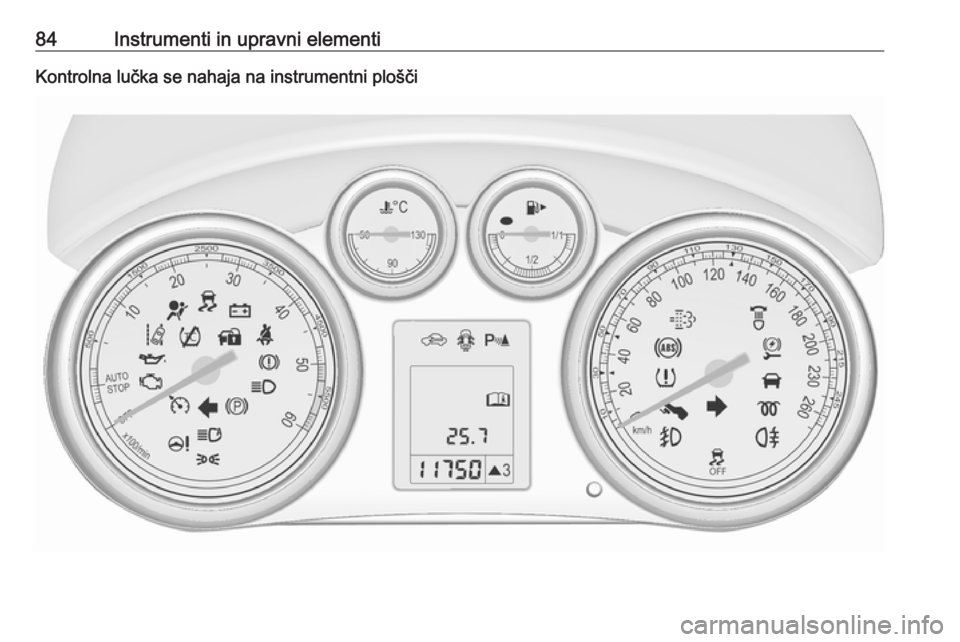

84Instrumenti in upravni elementiKontrolna lučka se nahaja na instrumentni plošči

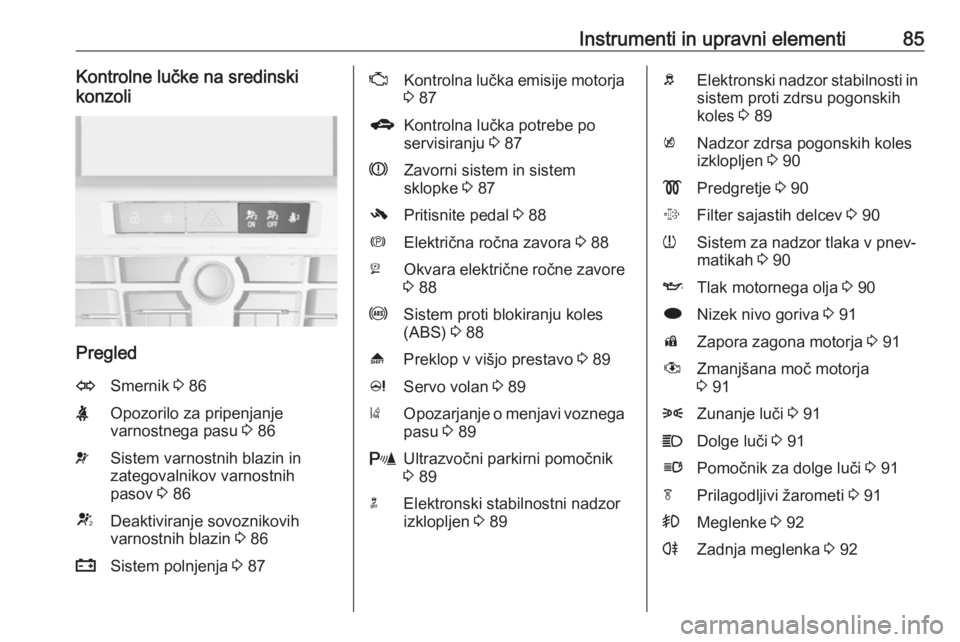

Instrumenti in upravni elementi85Kontrolne lučke na sredinski
konzoli
Pregled
OSmernik 3 86XOpozorilo za pripenjanje
varnostnega pasu 3 86vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 86VDeaktiviranje sovoznikovih
varnostnih blazin 3 86pSistem polnjenja 3 87ZKontrolna lučka emisije motorja
3 87gKontrolna lučka potrebe po
servisiranju 3 87RZavorni sistem in sistem
sklopke 3 87-Pritisnite pedal 3 88mElektrična ročna zavora 3 88jOkvara električne ročne zavore
3 88uSistem proti blokiranju koles
(ABS) 3 88[Preklop v višjo prestavo 3 89cServo volan 3 89)Opozarjanje o menjavi voznega
pasu 3 89rUltrazvočni parkirni pomočnik
3 89nElektronski stabilnostni nadzor
izklopljen 3 89bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 89kNadzor zdrsa pogonskih koles
izklopljen 3 90!Predgretje 3 90%Filter sajastih delcev 3 90wSistem za nadzor tlaka v pnev‐
matikah 3 90ITlak motornega olja 3 90iNizek nivo goriva 3 91dZapora zagona motorja 3 91#Zmanjšana moč motorja
3 918Zunanje luči 3 91CDolge luči 3 91lPomočnik za dolge luči 3 91fPrilagodljivi žarometi 3 91>Meglenke 3 92rZadnja meglenka 3 92

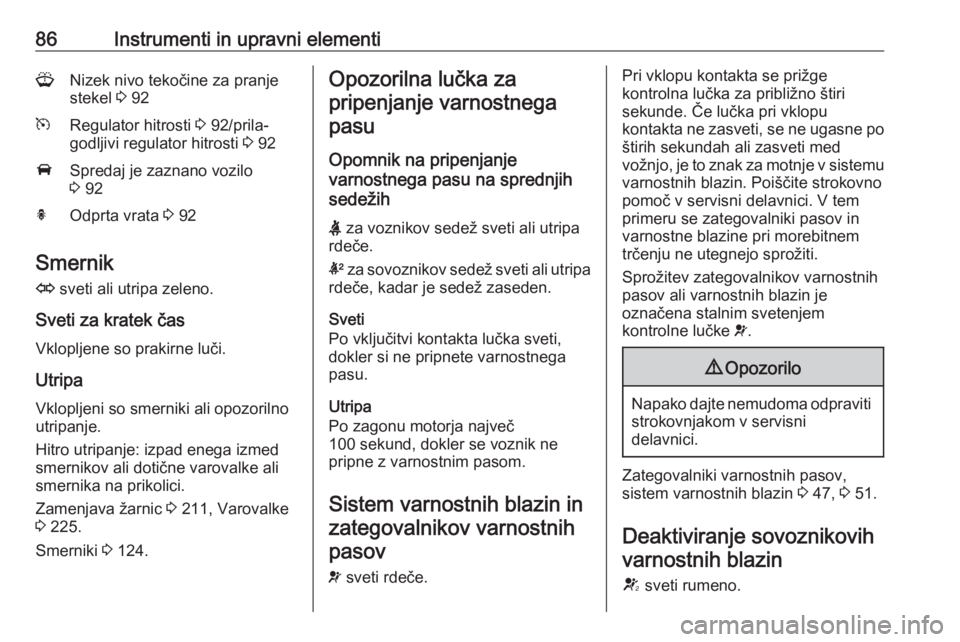

86Instrumenti in upravni elementiGNizek nivo tekočine za pranje
stekel 3 92mRegulator hitrosti 3 92/prila‐
godljivi regulator hitrosti 3 92ASpredaj je zaznano vozilo
3 92hOdprta vrata 3 92
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa
Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 211, Varovalke
3 225.
Smerniki 3 124.
Opozorilna lučka za
pripenjanje varnostnegapasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
X za voznikov sedež sveti ali utripa
rdeče.
k za sovoznikov sedež sveti ali utripa
rdeče, kadar je sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov
v sveti rdeče.Pri vklopu kontakta se prižge
kontrolna lučka za približno štiri
sekunde. Če lučka pri vklopu
kontakta ne zasveti, se ne ugasne po
štirih sekundah ali zasveti med
vožnjo, je to znak za motnje v sistemu varnostnih blazin. Poiščite strokovno
pomoč v servisni delavnici. V tem
primeru se zategovalniki pasov in
varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 47, 3 51.
Deaktiviranje sovoznikovih varnostnih blazin
V sveti rumeno.

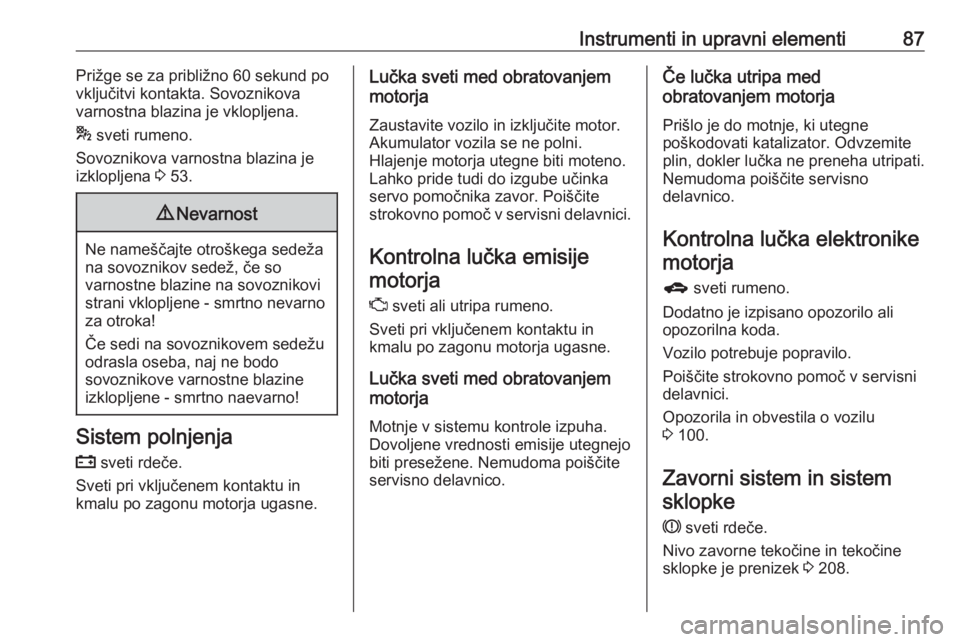

Instrumenti in upravni elementi87Prižge se za približno 60 sekund po
vključitvi kontakta. Sovoznikova
varnostna blazina je vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 53.9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektronike motorja
g sveti rumeno.
Dodatno je izpisano opozorilo ali
opozorilna koda.
Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni delavnici.
Opozorila in obvestila o vozilu
3 100.
Zavorni sistem in sistem sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 208.

88Instrumenti in upravni elementi9Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 153.
Pritisnite pedal
- sveti ali utripa rumeno.
Sveti Zavorni pedal je treba pritisniti za
sprostitev električne ročne zavore
3 153.
Za zagon motorja v načinu Autostop morate pritisniti pedal sklopke.
Sistem Stop-start 3 143.
Utripa
Za glavni zagon motorja morate
pritisniti pedal sklopke 3 18, 3 142.
Pri nekaterih različicah se na
voznikovem informacijskem zaslonu
prikaže obvestilo Pritisnite pedal
3 100.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena
3 153.
Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročnezavore
j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 153.Utripa
Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu. Zavorni sistem še vedno deluje,
vendar brez ABS regulacije.
Sistem proti blokiranju koles 3 152.
