Уход за автомобилем279

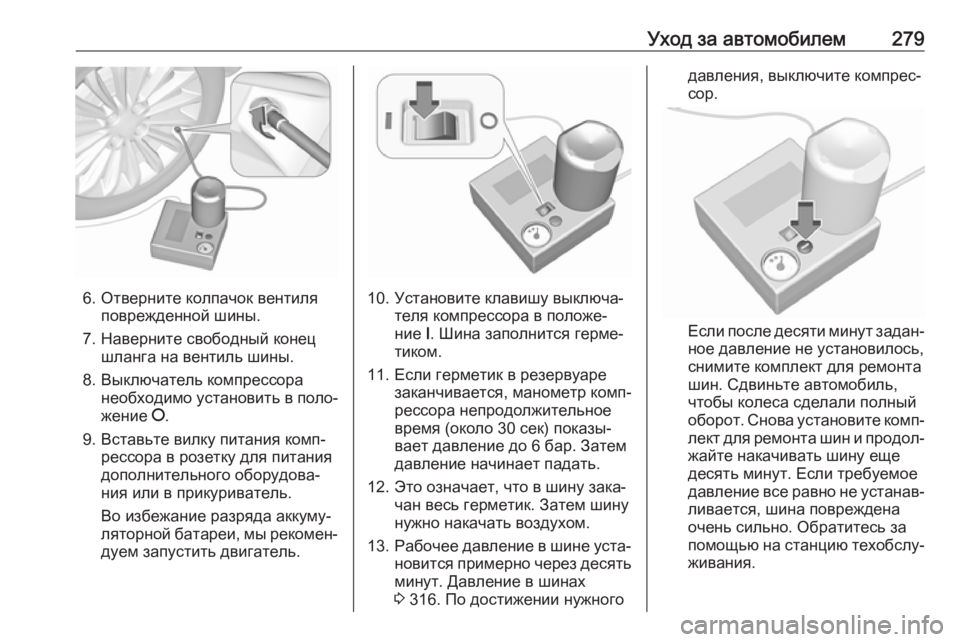

6. Отверните колпачок вентиляповрежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора необходимо установить в поло‐
жение J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Во избежание разряда аккуму‐
ляторной батареи, мы рекомен‐
дуем запустить двигатель.10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре заканчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через десять минут. Давление в шинах
3 316. По достижении нужного
давления, выключите компрес‐
сор.
Если после десяти минут задан‐
ное давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
десять минут. Если требуемое
давление все равно не устанав‐ ливается, шина повреждена
очень сильно. Обратитесь за
помощью на станцию техобслу‐
живания.

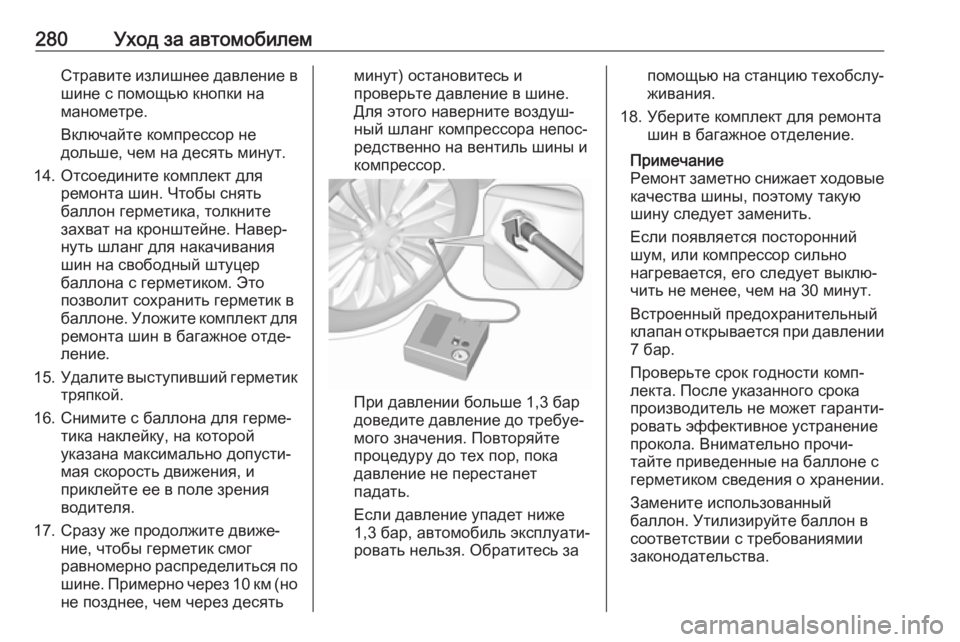

280Уход за автомобилемСтравите излишнее давление в
шине с помощью кнопки на
манометре.
Включайте компрессор не
дольше, чем на десять минут.
14. Отсоедините комплект для ремонта шин. Чтобы снять
баллон герметика, толкните
захват на кронштейне. Навер‐
нуть шланг для накачивания
шин на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в
баллоне. Уложите комплект для
ремонта шин в багажное отде‐
ление.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой
указана максимально допусти‐
мая скорость движения, и
приклейте ее в поле зрения
водителя.
17. Сразу же продолжите движе‐ ние, чтобы герметик смогравномерно распределиться по шине. Примерно через 10 км (но
не позднее, чем через десятьминут) остановитесь и
проверьте давление в шине.
Для этого наверните воздуш‐
ный шланг компрессора непос‐
редственно на вентиль шины и
компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока
давление не перестанет
падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐
живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно
нагревается, его следует выклю‐
чить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.

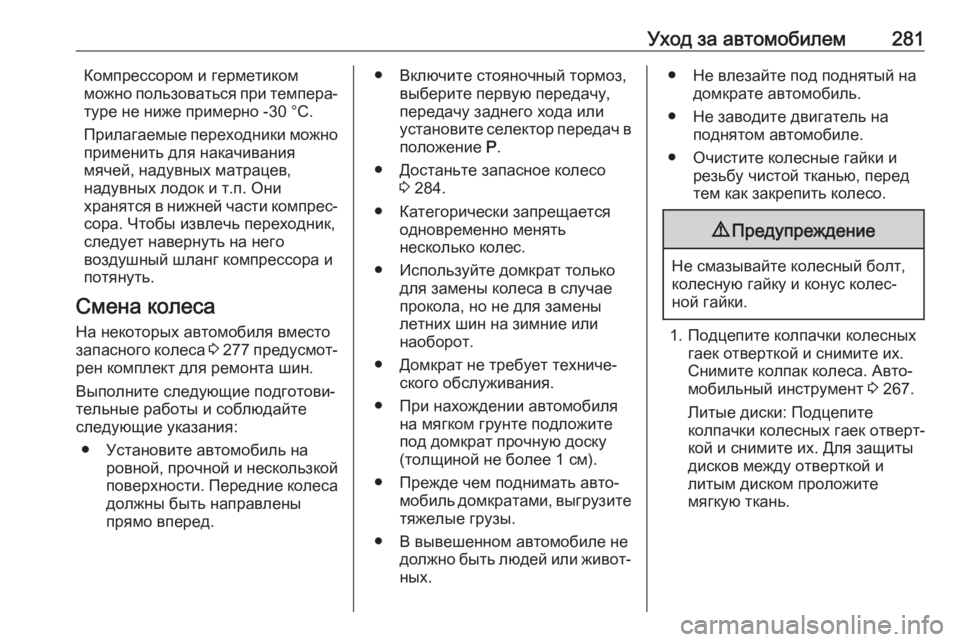

Уход за автомобилем281Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно применить для накачивания
мячей, надувных матрацев,
надувных лодок и т.п. Они
хранятся в нижней части компрес‐
сора. Чтобы извлечь переходник,
следует навернуть на него
воздушный шланг компрессора и
потянуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 277 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз,
выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Достаньте запасное колесо 3 284.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● При нахождении автомобиля на мягком грунте подложите
под домкрат прочную доску
(толщиной не более 1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.● Не влезайте под поднятый на домкрате автомобиль.
● Не заводите двигатель на поднятом автомобиле.
● Очистите колесные гайки и резьбу чистой тканью, перед
тем как закрепить колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 267.
Литые диски: Подцепите
колпачки колесных гаек отверт‐
кой и снимите их. Для защиты
дисков между отверткой и
литым диском проложите
мягкую ткань.

282Уход за автомобилем

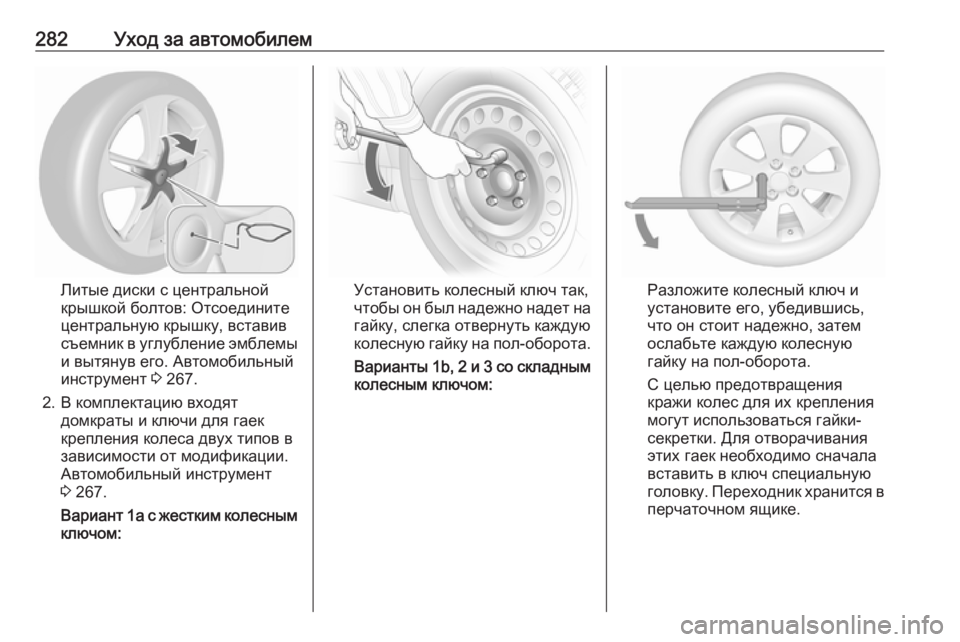

Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник в углубление эмблемы
и вытянув его. Автомобильный
инструмент 3 267.
2. В комплектацию входят домкраты и ключи для гаек
крепления колеса двух типов в зависимости от модификации.
Автомобильный инструмент
3 267.
Вариант 1a с жестким колесным
ключом:Установить колесный ключ так,
чтобы он был надежно надет на
гайку, слегка отвернуть каждую
колесную гайку на пол-оборота.
Варианты 1b, 2 и 3 со складным
колесным ключом:Разложите колесный ключ и
установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-
секретки. Для отворачивания
этих гаек необходимо сначала
вставить в ключ специальную
головку. Переходник хранится в перчаточном ящике.

Уход за автомобилем283

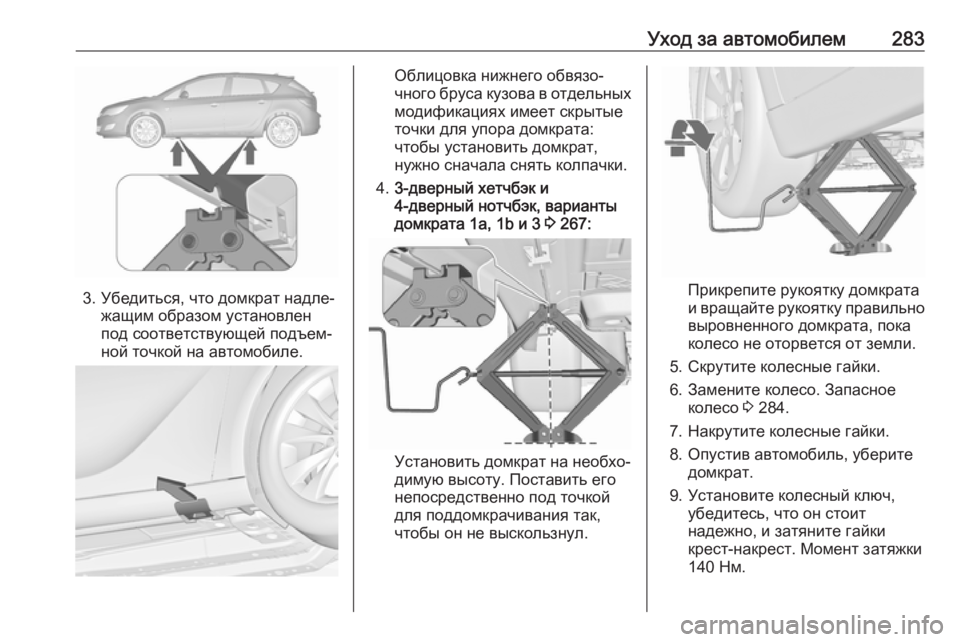

3. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
Облицовка нижнего обвязо‐
чного бруса кузова в отдельных
модификациях имеет скрытые
точки для упора домкрата:
чтобы установить домкрат,
нужно сначала снять колпачки.
4. 3-дверный хетчбэк и
4-дверный нотчбэк, варианты
домкрата 1a, 1b и 3 3 267:
Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Прикрепите рукоятку домкрата
и вращайте рукоятку правильно
выровненного домкрата, пока
колесо не оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное колесо 3 284.
7. Накрутите колесные гайки.
8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Момент затяжки
140 Нм.

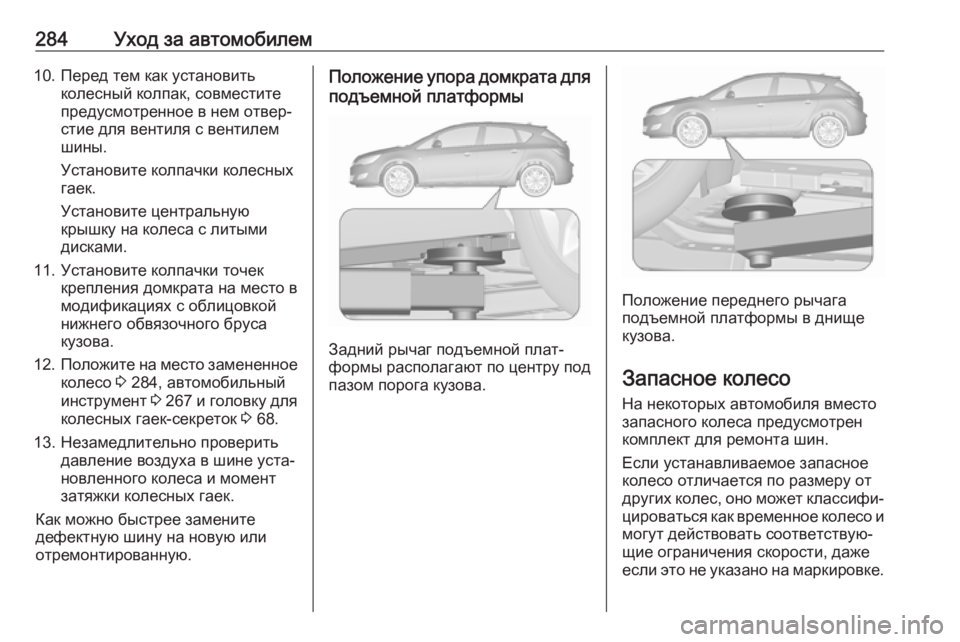

284Уход за автомобилем10. Перед тем как установитьколесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми
дисками.
11. Установите колпачки точек крепления домкрата на место в
модификациях с облицовкой
нижнего обвязочного бруса
кузова.
12. Положите на место замененное
колесо 3 284, автомобильный
инструмент 3 267 и головку для
колесных гаек-секреток 3 68.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.Положение упора домкрата для
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Положение переднего рычага
подъемной платформы в днище
кузова.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.

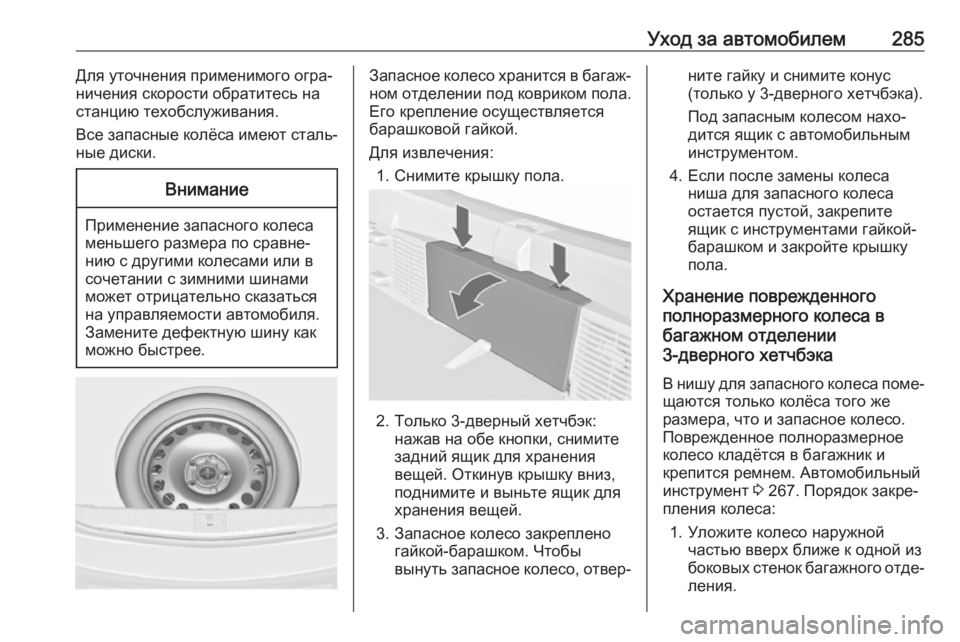

Уход за автомобилем285Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Все запасные колёса имеют сталь‐
ные диски.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется
барашковой гайкой.
Для извлечения: 1. Снимите крышку пола.
2. Только 3-дверный хетчбэк: нажав на обе кнопки, снимите
задний ящик для хранения
вещей. Откинув крышку вниз,
поднимите и выньте ящик для
хранения вещей.
3. Запасное колесо закреплено гайкой-барашком. Чтобы
вынуть запасное колесо, отвер‐
ните гайку и снимите конус
(только у 3-дверного хетчбэка).
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
4. Если после замены колеса ниша для запасного колеса
остается пустой, закрепите
ящик с инструментами гайкой-
барашком и закройте крышку
пола.
Хранение поврежденного
полноразмерного колеса в
багажном отделении
3-дверного хетчбэка
В нишу для запасного колеса поме‐
щаются только колёса того же
размера, что и запасное колесо.
Поврежденное полноразмерное
колесо кладётся в багажник и
крепится ремнем. Автомобильный
инструмент 3 267. Порядок закре‐
пления колеса:
1. Уложите колесо наружной частью вверх ближе к одной из
боковых стенок багажного отде‐
ления.

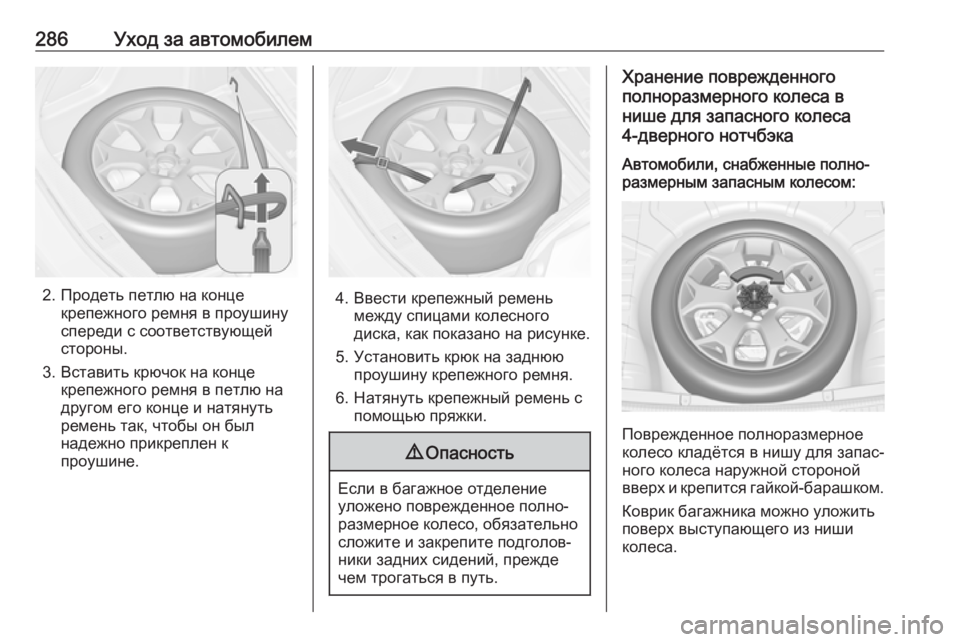

286Уход за автомобилем
2. Продеть петлю на концекрепежного ремня в проушину
спереди с соответствующей
стороны.
3. Вставить крючок на конце крепежного ремня в петлю на
другом его конце и натянуть
ремень так, чтобы он был
надежно прикреплен к
проушине.4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Установить крюк на заднюю проушину крепежного ремня.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение
уложено поврежденное полно‐
размерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
Хранение поврежденного
полноразмерного колеса в
нише для запасного колеса
4-дверного нотчбэкаАвтомобили, снабженные полно‐
размерным запасным колесом:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐ ного колеса наружной стороной
вверх и крепится гайкой-барашком.
Коврик багажника можно уложить
поверх выступающего из ниши
колеса.

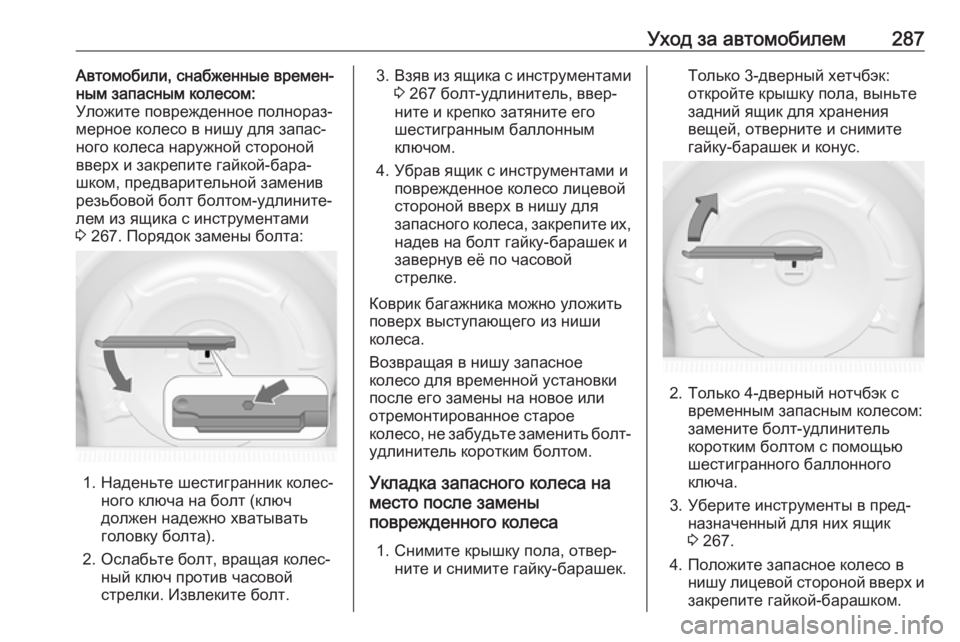

Уход за автомобилем287Автомобили, снабженные времен‐
ным запасным колесом:
Уложите поврежденное полнораз‐
мерное колесо в нишу для запас‐
ного колеса наружной стороной
вверх и закрепите гайкой-бара‐
шком, предварительной заменив
резьбовой болт болтом-удлините‐
лем из ящика с инструментами
3 267. Порядок замены болта:
1. Наденьте шестигранник колес‐
ного ключа на болт (ключ
должен надежно хватывать
головку болта).
2. Ослабьте болт, вращая колес‐ ный ключ против часовой
стрелки. Извлеките болт.
3. Взяв из ящика с инструментами
3 267 болт-удлинитель, ввер‐
ните и крепко затяните его
шестигранным баллонным
ключом.
4. Убрав ящик с инструментами и поврежденное колесо лицевой
стороной вверх в нишу для
запасного колеса, закрепите их,
надев на болт гайку-барашек и
завернув её по часовой стрелке.
Коврик багажника можно уложить
поверх выступающего из ниши
колеса.
Возвращая в нишу запасное
колесо для временной установки
после его замены на новое или
отремонтированное старое
колесо, не забудьте заменить болт- удлинитель коротким болтом.
Укладка запасного колеса на
место после замены
поврежденного колеса
1. Снимите крышку пола, отвер‐ ните и снимите гайку-барашек.Только 3-дверный хетчбэк:
откройте крышку пола, выньте
задний ящик для хранения
вещей, отверните и снимите
гайку-барашек и конус.
2. Только 4-дверный нотчбэк с временным запасным колесом:
замените болт-удлинитель
коротким болтом с помощью
шестигранного баллонного
ключа.
3. Уберите инструменты в пред‐ назначенный для них ящик
3 267.
4. Положите запасное колесо в нишу лицевой стороной вверх и
закрепите гайкой-барашком.

288Уход за автомобилем

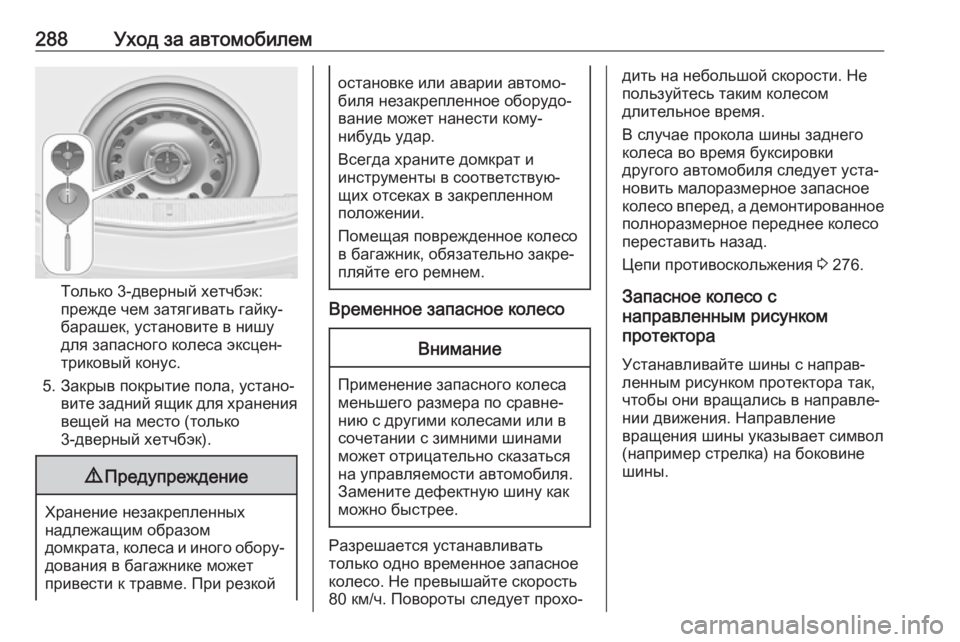

Только 3-дверный хетчбэк:
прежде чем затягивать гайку-
барашек, установите в нишу
для запасного колеса эксцен‐
триковый конус.
5. Закрыв покрытие пола, устано‐ вите задний ящик для хранения
вещей на место (только 3-дверный хетчбэк).
9 Предупреждение
Хранение незакрепленных
надлежащим образом
домкрата, колеса и иного обору‐ дования в багажнике может
привести к травме. При резкой
остановке или аварии автомо‐
биля незакрепленное оборудо‐
вание может нанести кому-
нибудь удар.
Всегда храните домкрат и
инструменты в соответствую‐
щих отсеках в закрепленном
положении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом
длительное время.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐
новить малоразмерное запасное
колесо вперед, а демонтированное
полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 276.
Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление
вращения шины указывает символ
(например стрелка) на боковине
шины.
