Conducción y manejo199Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al
menos 35 km, incluidos unos cuan‐
tos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de
una zona especificada de "punto
ciego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema alerta visualmente en cada retrovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado
izquierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar como advertencia para evitar
el cambio de carril.
Nota
Si el vehículo que adelanta es, al
menos, 10 km/h más rápido que el
vehículo adelantado, es posible que no se ilumine el símbolo de adver‐
tencia B en el espejo retrovisor exte‐
rior correspondiente.
La alerta de punto ciego lateral se
activa a velocidades superiores a
10 km/h y hasta los 140 km/h. Si
circula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de
advertencia. A continuación, si se
detecta un vehículo en la zona ciega, el símbolo de advertencia B se ilumi‐
nará de la forma habitual en el lado correspondiente.

200Conducción y manejoAl arrancar el vehículo, ambos retro‐visores exteriores mostrarán breve‐
mente sus alertas para indicar el
correcto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la
pantalla de información, personaliza‐
ción del vehículo 3 113.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
El sensor del sistema abarca una
zona de unos tres metros a ambos
lados del vehículo. Dicha zona
comienza en cada retrovisor exterior
y se extiende hacia atrás unos tres
metros. La altura de la zona se sitúa
aproximadamente entre 0,5 metros y
dos metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. Elsistema no detecta vehículos estacio‐ nados ni aquellos que se aproximanen sentido opuesto.
Avería En circunstancias normales se
pueden producir ausencia de alertas
ocasionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐ cha o izquierda del parachoques
trasero estén cubiertas de barro,
suciedad, nieve, hielo o aguanieve.
Instrucciones de limpieza 3 271.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Solicite asistencia en
un taller en caso de avería perma‐
nente.Asistente de señales de
tráfico
Funcionamiento El sistema del asistente de señales
de tráfico detecta determinadas
señales de tráfico mediante una
cámara frontal y las muestra en el
centro de información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar

242Cuidado del vehículoN.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del espejo retro‐
visor/Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos /
Control automático de las lucesN.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel

Cuidado del vehículo243N.ºCircuito28Sistema Start-Stop29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de los gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control central40Lavador del parabrisas / Lavalu‐
netaN.ºCircuito41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros / Sistema de
faros adaptativos51Toma de aire52Calefactor auxiliar / Motor diésel53Módulo de control del cambio /
Módulo de control del motor54Bomba de vacío / Cuadro de
instrumentos / Ventilación de
calefacción / Aire acondicionadoDespués de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos

Cuidado del vehículo245N.ºCircuito21Cuadro de instrumentos /
Sistema de alarma antirrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26–
Caja de fusibles del
compartimento de carga
Versión 3 puertas
La caja de fusibles está en el lado
izquierdo del compartimento de
carga, detrás de una tapa.
Desmonte la tapa.
Distribución de fusibles

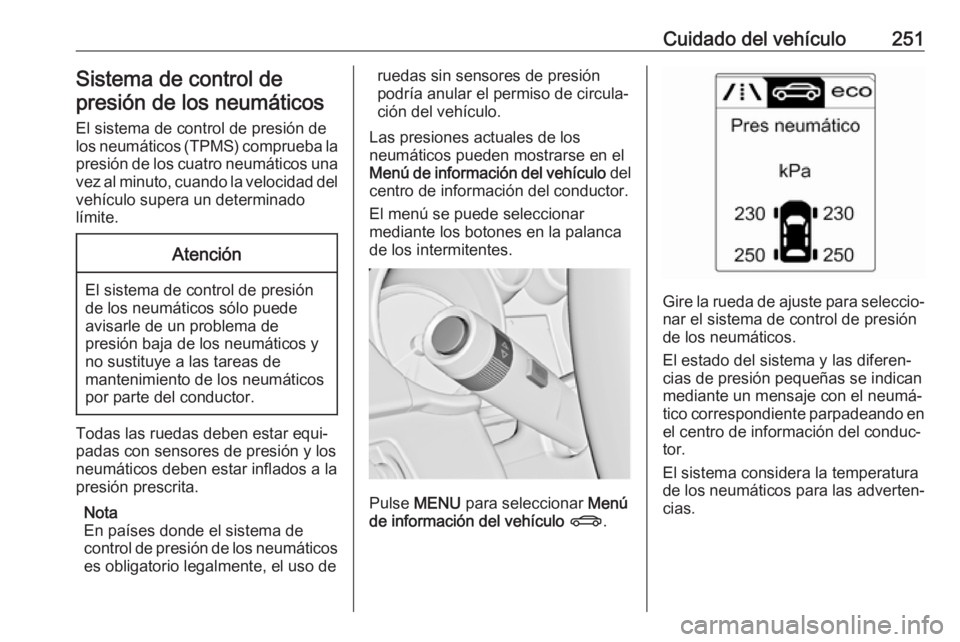

Cuidado del vehículo251Sistema de control de
presión de los neumáticos
El sistema de control de presión de
los neumáticos (TPMS) comprueba la
presión de los cuatro neumáticos una vez al minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar
mediante los botones en la palanca
de los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.

252Cuidado del vehículo
Un problema detectado de presión de
los neumáticos baja se indica
mediante la iluminación del testigo de
control w 3 97.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 291.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede se necesario
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo
w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
de los neumáticos. Comprobar la
presión de los neumáticos.
Mensajes del vehículo 3 107.
Si hay que reducir o aumentar la presión de los neumáticos, desco‐necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de ruedas.
Se enciende el testigo de control w.
El sistema sigue funcionando para
las otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐miento del sistema. Se recomienda el
uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado: sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas: sustituya el vástago de
válvula completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neumáticos o el cuadro de presiones
de los neumáticos 3 291 y selec‐
cione el ajuste correspondiente en el menú Carga de los neumáticos en el
centro de información del conductor,

Cuidado del vehículo2533 99 . Este ajuste es la referencia para
las advertencias de presión de los
neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con
cambio automático, la palanca selec‐
tora debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los
neumáticos tiene un código de iden‐
tificación único. El código de identifi‐
cación se debe corresponder con la
posición de la nueva rueda después
de girar las ruedas o intercambiar el
juego completo de rueda o se han
sustituido más sensores de presión
de los neumáticos. Asimismo, el
proceso de emparejamiento de los
sensores de presión de los neumáti‐
cos debería realizarse después de
sustituir el neumático de repuesto por una rueda de carretera con el sensor
de presión de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían
apagarse en el próximo ciclo de
encendido. Los sensores se empare‐
jan con las posiciones del neumático/ llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. Laluz del intermitente en la posición
activa actual se ilumina hasta que el
sensor se empareja.
Consulte con un taller para su revi‐
sión. Hay un plazo de dos minutos
para emparejar la primera posición
de rueda y de cinco minutos en total
para las cuatro posiciones. Si tarda
más, el proceso de emparejamiento
se cancela y hay que volver a empe‐
zar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido.
3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual: seleccione cambio muerto.
4. Use MENU en la palanca de los
intermitentes para seleccionar el Menú de información del
vehículo en el centro de informa‐
ción del conductor.

254Cuidado del vehículo5. Gire la rueda de ajuste para ir almenú de presión de los neumáti‐
cos.
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
7. Empiece por la rueda delantera del lado izquierdo.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la
válvula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
9. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 8.10. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 8.
11. Continúe con la rueda trasera izquierda y repita el procedi‐
miento del paso 8. La bocina
suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con el
neumático trasero izquierdo y que el proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
12. Desconecte el encendido.
13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 99.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.

298Información de clientesRobert-Bosch-Straße 27-29,
D-63225 Langen, Germany
Frecuencia operativa: N/A
Salida máxima: N/A
Antena Laird
Laird
Daimlerring 31, D-31135 Hildesheim,
Germany
Frecuencia operativa: N/A
Salida máxima: N/A
Antena Kathrein
Kathrein Automotive GmbH
Roemerring 1, D-31137 Hildesheim,
Germany
Frecuencia operativa: N/A
Salida máxima: N/A
Módulo OnStar
LG Electronics European Shared
Service center B.V.
Krijgsman 1, 1186 DM Amstelveen,
The NetherlandsFrecuencia opera‐
tiva (MHz)Salida máxima
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Inmovilizador
Continental Automotive GmbH
Siemensstrasse 12, D-93055
Regensburg, Germany
Frecuencia operativa: 125 kHz
Salida máxima: 5,1 dBuA/m a 10 m
Receptor del mando a distancia
Continental Automotive GmbH
Siemensstrasse 12, D-93055
Regensburg, Germany
Frecuencia operativa: N/A
Salida máxima: N/A
Transmisor del mando a distancia
Continental Automotive GmbH
Siemensstrasse 12, D-93055
Regensburg, Germany
Frecuencia operativa: 433,92 MHz
Salida máxima: -5,7 dBm
Sensores de presión de los
neumáticos
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frecuencia operativa: 433,92 MHz
Salida máxima: 10 dBm
Receptor del control remoto del
calefactor de estacionamiento
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, D-82205
Gilching, Germany
Frecuencia operativa: N/A
Salida máxima: N/A
Transmisor del control remoto del
calefactor de estacionamiento
Webasto Thermo & Comfort SE
