Page 61 of 317

Scaunele, sistemele de siguranţă59ancorare. Poziţiile de instalare a
scaunului ISOFIX pentru copii
specifice autovehiculului ISOFIX sunt
marcate în tabel cu IL.
Suporţii de ancorare ISOFIX sunt
indicaţi de o etichetă pe spătarul
scaunului.
Ancorele Top-tether
În funcţie de echipamentul specific
ţării, autovehiculul ar putea avea
două sau trei ancore.
Ancorele Top-tether pentru scaunul
pentru copii sunt marcate cu
simbolul :.La versiunea Notchback, deschideţi
clapeta inelului de fixare necesar de
pe zona de amplasare din spatele tetierelor, marcată cu simbolul
scaunului pentru copii.
La versiunea hatchback, ancorele se
află pe partea din spate a scaunelor
spate.
În plus faţă de suporturile de montare ISOFIX, ataşaţi chinga de ancorare
Top-Tether de ancorele Top-Tether.
Poziţiile de instalare a scaunelor
pentru copii ISOFIX tip universal sunt
marcate în tabel cu IUF.
Page 62 of 317

60Scaunele, sistemele de siguranţăLocuri de instalare a scaunelor pentru copiiOpţiuni permise pentru instalarea unui sistem de reţinere pentru copiiClasa de gabarit
Pe scaunul pasagerului din faţă
Pe locurile laterale din spatePe locul central din spate
airbag activatairbag dezactivatGrupa 0: până la 10 kgXU 1UUGrupa 0+: până la 13 kgXU1UUGrupa I: 9 până la 18 kgXU1UUGrupa II: 15 până la 25 kgXXUUGrupa III: 22 până la 36 kgXXUU1:dacă scaunul pentru copii este asigurat cu o centură de siguranţă cu fixare în trei puncte, reglaţi scaunul pe înălţime
în poziţia cea mai înaltă şi verificaţi dacă centura de siguranţă se derulează spre înainte din punctul superior deancorare. Ajustaţi înclinarea spătarului atât cât este necesar, spre o poziţie verticală, pentru a vă asigura destrângerea centurii în partea cu catarama.U:utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncte.X:nu este admis niciun scaun pentru copii la această clasă de gabarit.
Page 63 of 317

Scaunele, sistemele de siguranţă61Opţiuni permise pentru instalarea unui sistem ISOFIX de reţinere pentru copiiClasa de gabaritClasa de mărimePrinderePe scaunul pasagerului
din faţăPe locurile laterale
din spatePe locul central din
spateGrupa 0: până la 10 kgEISO/R1XILXGrupa 0+: până la 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupa I: 9 până la 18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: 15 la 25 kgXILXGrupa III: 22 la 36 kgXILXIL:adecvat pentru scaune speciale ISOFIX pentru copii, de tip "specific pentru autovehicul", "restricţionat" sau "semi-
universal". Scaunul ISOFIX pentru copii trebuie să fie omologat special pentru tipul respectiv de autovehicul.IUF:adecvat pentru scaune pentru copii ISOFIX orientate cu faţa la sensul de mers din categoria scaunelor universale
omologate pentru această grupă de gabarit.X:nu există niciun scaun pentru copii ISOFIX omologat pentru această grupă de greutate.
Clasa de mărime şi dispozitiv pentru scaune ISOFIX
A - ISO/F3:scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kgB - ISO/F2:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kg
Page 64 of 317

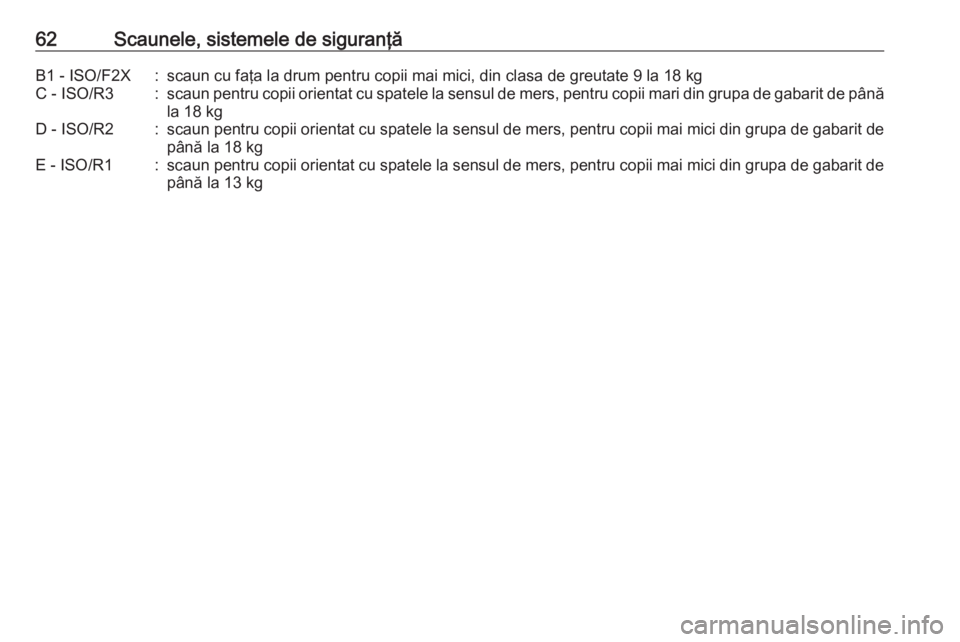

62Scaunele, sistemele de siguranţăB1 - ISO/F2X:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgC - ISO/R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de pânăla 18 kgD - ISO/R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 18 kgE - ISO/R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 13 kg
Page 65 of 317

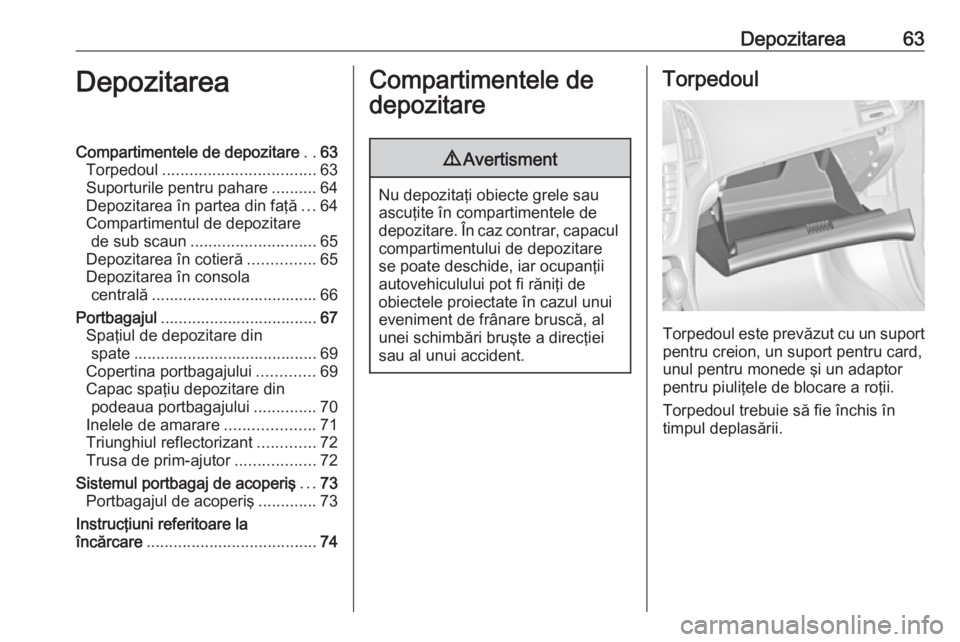

Depozitarea63DepozitareaCompartimentele de depozitare..63
Torpedoul .................................. 63
Suporturile pentru pahare ..........64
Depozitarea în partea din faţă ...64
Compartimentul de depozitare de sub scaun ............................ 65
Depozitarea în cotieră ...............65
Depozitarea în consola centrală ..................................... 66
Portbagajul ................................... 67
Spaţiul de depozitare din spate ......................................... 69
Copertina portbagajului .............69
Capac spaţiu depozitare din podeaua portbagajului ..............70
Inelele de amarare ....................71
Triunghiul reflectorizant .............72
Trusa de prim-ajutor ..................72
Sistemul portbagaj de acoperiş ...73
Portbagajul de acoperiş .............73
Instrucţiuni referitoare la
încărcare ...................................... 74Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar, capacul
compartimentului de depozitare se poate deschide, iar ocupanţii
autovehiculului pot fi răniţi de
obiectele proiectate în cazul unui
eveniment de frânare bruscă, al
unei schimbări bruşte a direcţiei
sau al unui accident.
Torpedoul
Torpedoul este prevăzut cu un suport pentru creion, un suport pentru card,
unul pentru monede şi un adaptor
pentru piuliţele de blocare a roţii.
Torpedoul trebuie să fie închis în timpul deplasării.
Page 66 of 317

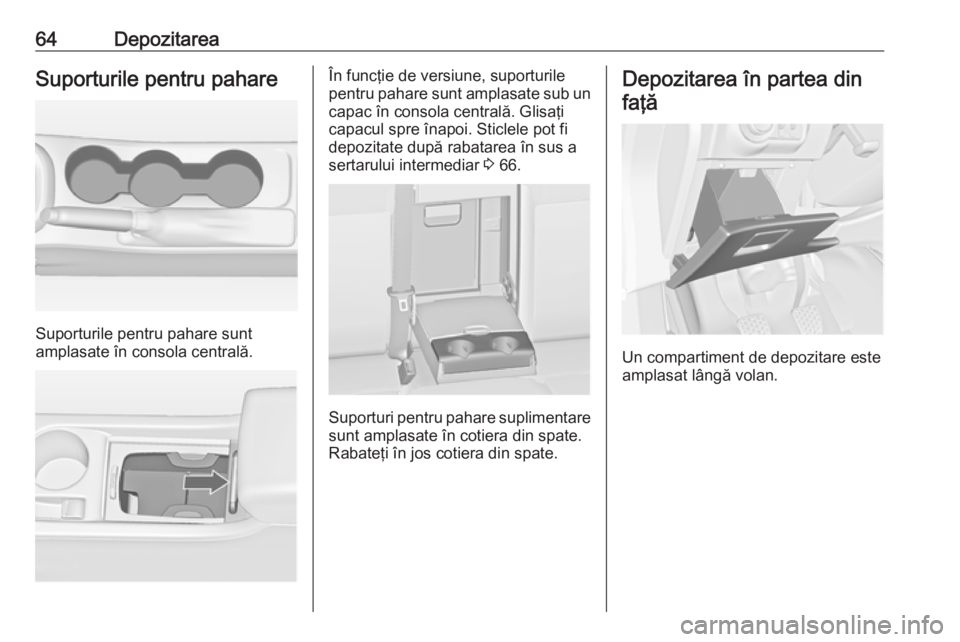

64DepozitareaSuporturile pentru pahare
Suporturile pentru pahare sunt
amplasate în consola centrală.
În funcţie de versiune, suporturile
pentru pahare sunt amplasate sub un capac în consola centrală. Glisaţi
capacul spre înapoi. Sticlele pot fi
depozitate după rabatarea în sus a
sertarului intermediar 3 66.
Suporturi pentru pahare suplimentare
sunt amplasate în cotiera din spate.
Rabateţi în jos cotiera din spate.
Depozitarea în partea din
faţă
Un compartiment de depozitare este
amplasat lângă volan.
Page 67 of 317

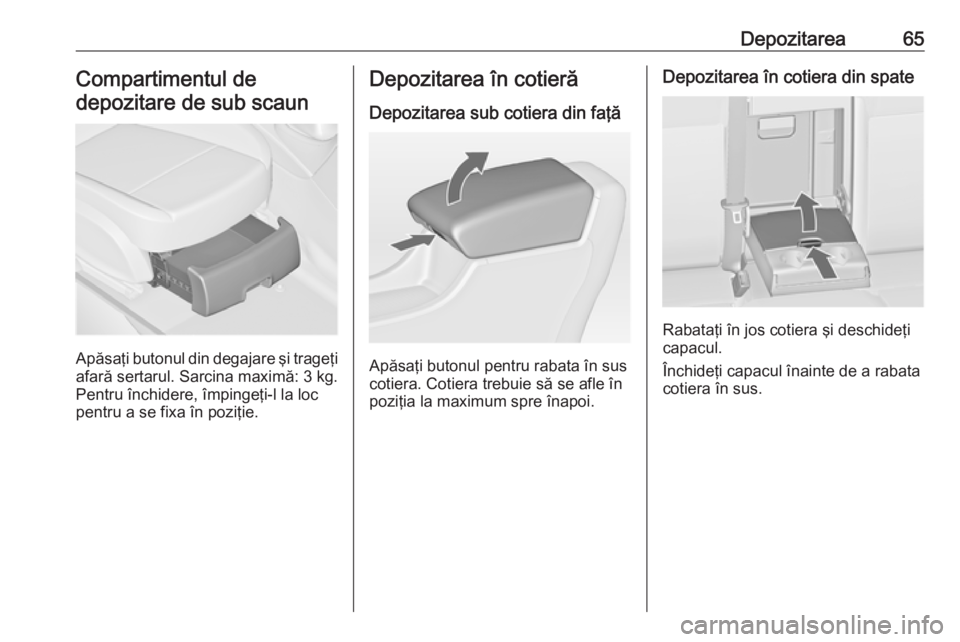

Depozitarea65Compartimentul de
depozitare de sub scaun
Apăsaţi butonul din degajare şi trageţi
afară sertarul. Sarcina maximă: 3 kg.
Pentru închidere, împingeţi-l la loc
pentru a se fixa în poziţie.
Depozitarea în cotieră
Depozitarea sub cotiera din faţă
Apăsaţi butonul pentru rabata în sus
cotiera. Cotiera trebuie să se afle în poziţia la maximum spre înapoi.
Depozitarea în cotiera din spate
Rabataţi în jos cotiera şi deschideţi
capacul.
Închideţi capacul înainte de a rabata
cotiera în sus.
Page 68 of 317

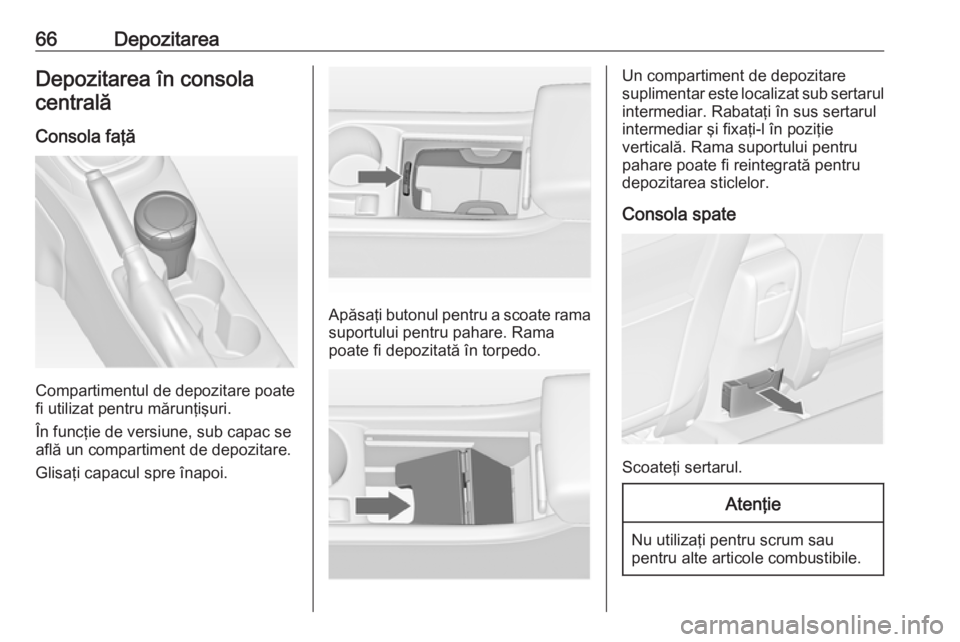

66DepozitareaDepozitarea în consolacentrală
Consola faţă
Compartimentul de depozitare poate
fi utilizat pentru mărunţişuri.
În funcţie de versiune, sub capac se
află un compartiment de depozitare.
Glisaţi capacul spre înapoi.
Apăsaţi butonul pentru a scoate rama suportului pentru pahare. Rama
poate fi depozitată în torpedo.
Un compartiment de depozitare
suplimentar este localizat sub sertarul
intermediar. Rabataţi în sus sertarul
intermediar şi fixaţi-l în poziţie
verticală. Rama suportului pentru
pahare poate fi reintegrată pentru
depozitarea sticlelor.
Consola spate
Scoateţi sertarul.
Atenţie
Nu utilizaţi pentru scrum sau pentru alte articole combustibile.
Page 69 of 317

Depozitarea67Portbagajul
Spătarul banchetei din spate este
divizat în două părţi. Ambele părţi se
pot rabata.
Extensia portbagajului ● Numai la hatchback cu 3 portiere: îndepărtaţi copertinaportbagajului, dacă este necesar.
● Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos
tetierele 3 40.
● Rabataţi în sus cotiera din spate.● Ghidaţi centurile de siguranţă
prin suporturile laterale pentru a
nu se deteriora. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
● Trageţi maneta de deblocare de pe una sau ambele părţi şi
rabataţi spătarele peste perna
banchetei.
● Trageţi centura de siguranţă din ghidajul spătarului scaunului şiaşezaţi-o în spatele siguranţei,
conform ilustraţiei.
Pentru rabatare, ridicaţi spătarele şi
ghidaţi-le în poziţie verticală până
când se fixează cu un declic.
Verificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.
Spătarele sunt fixate corect numai
când ambele marcaje laterale roşii de lângă maneta de deblocare nu mai
sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire
Page 70 of 317

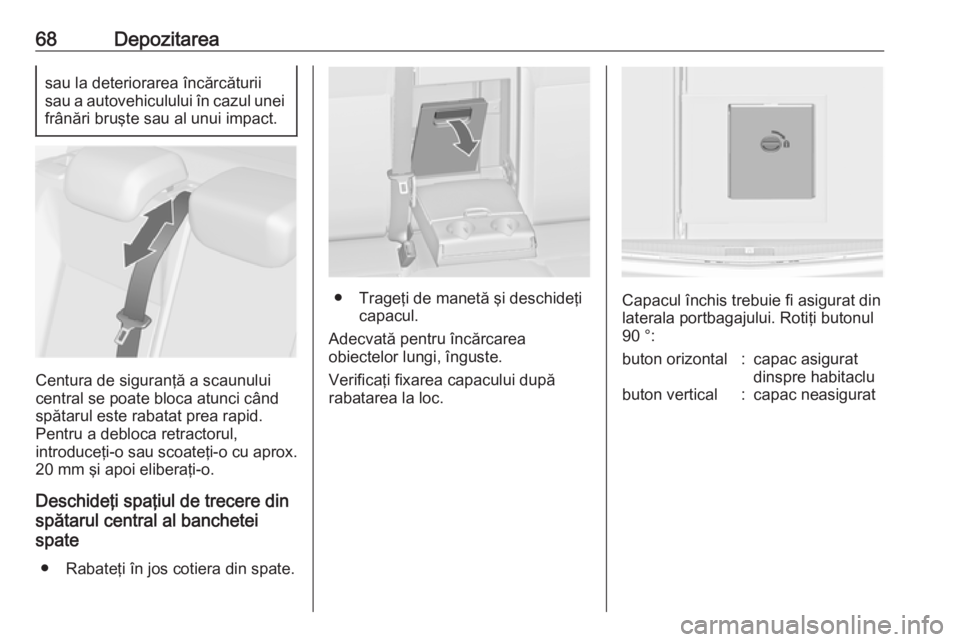

68Depozitareasau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Deschideţi spaţiul de trecere din
spătarul central al banchetei
spate
● Rabateţi în jos cotiera din spate.
● Trageţi de manetă şi deschideţi capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Verificaţi fixarea capacului după
rabatarea la loc.Capacul închis trebuie fi asigurat din
laterala portbagajului. Rotiţi butonul
90 °:
buton orizontal:capac asigurat
dinspre habitaclubuton vertical:capac neasigurat
