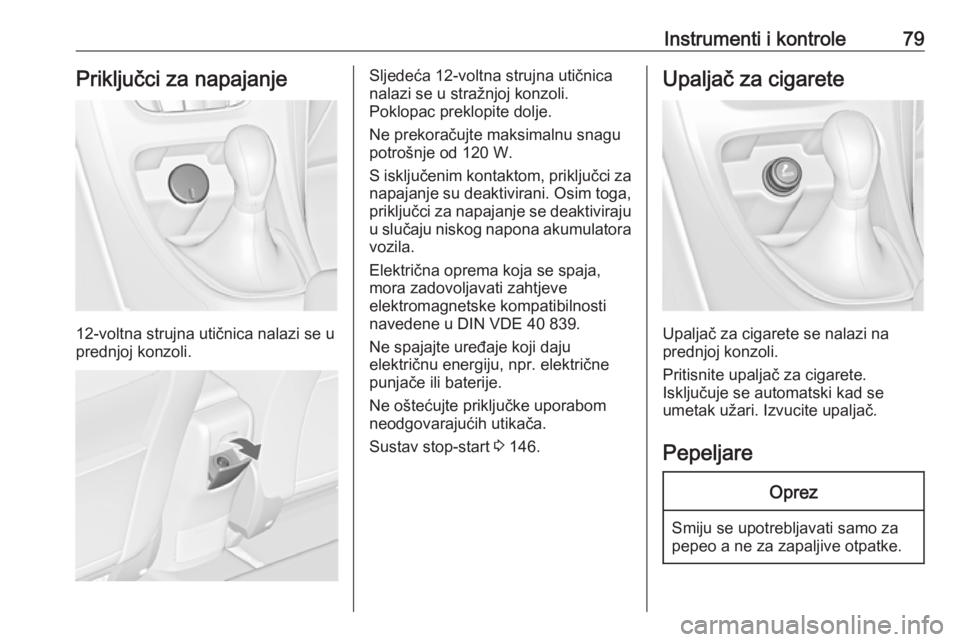

Instrumenti i kontrole79Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.
Sljedeća 12-voltna strujna utičnica
nalazi se u stražnjoj konzoli.
Poklopac preklopite dolje.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Osim toga,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 146.Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.

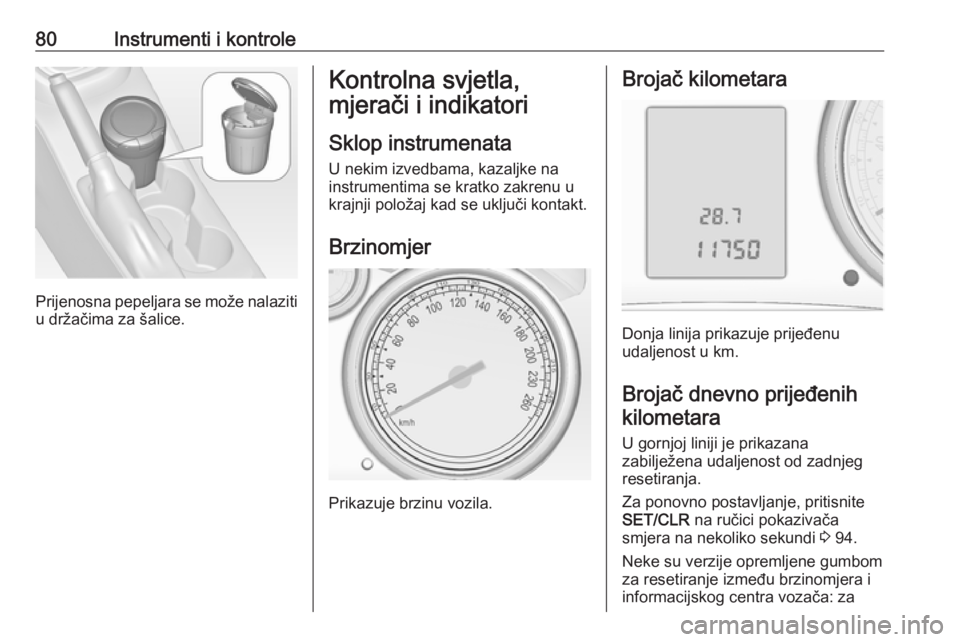

80Instrumenti i kontrole
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje, pritisnite
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 94.
Neke su verzije opremljene gumbom
za resetiranje između brzinomjera i
informacijskog centra vozača: za

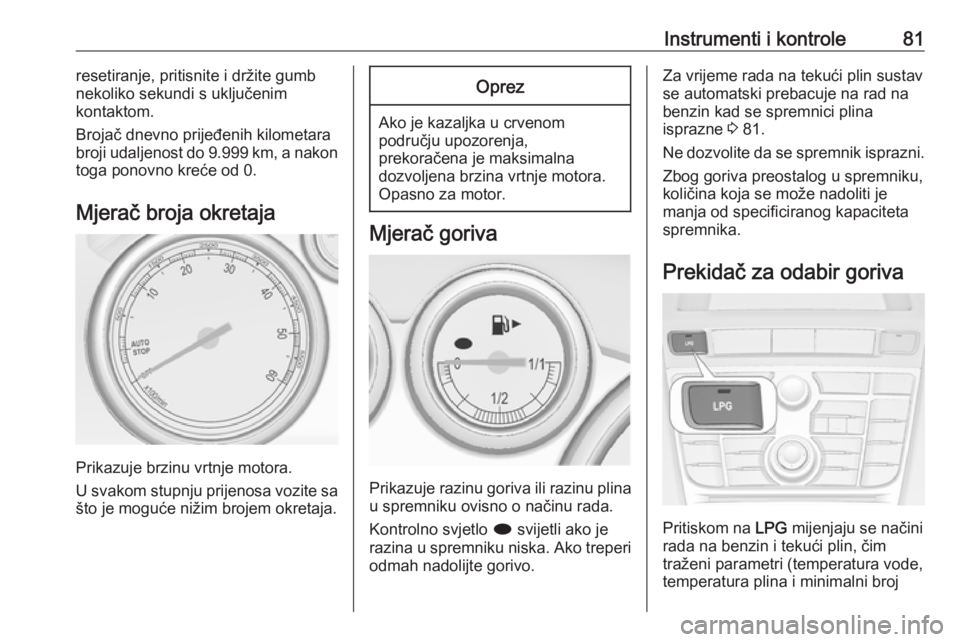

Instrumenti i kontrole81resetiranje, pritisnite i držite gumb
nekoliko sekundi s uključenim
kontaktom.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 9.999 km, a nakon
toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Za vrijeme rada na tekući plin sustav
se automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 81.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritiskom na LPG mijenjaju se načini
rada na benzin i tekući plin, čim traženi parametri (temperatura vode,
temperatura plina i minimalni broj

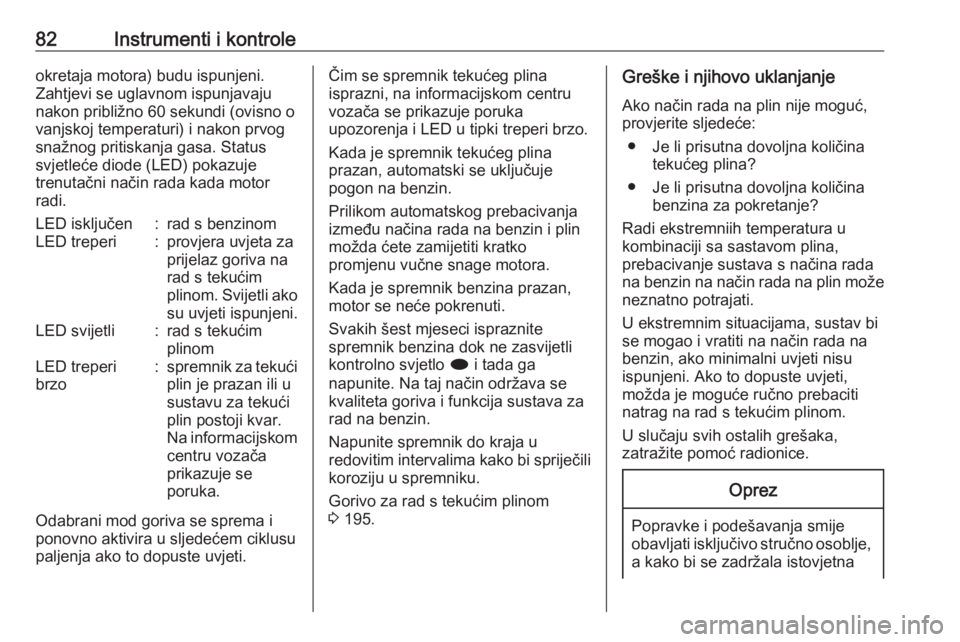

82Instrumenti i kontroleokretaja motora) budu ispunjeni.
Zahtjevi se uglavnom ispunjavaju
nakon približno 60 sekundi (ovisno o
vanjskoj temperaturi) i nakon prvog
snažnog pritiskanja gasa. Status
svjetleće diode (LED) pokazuje
trenutačni način rada kada motor
radi.LED isključen:rad s benzinomLED treperi:provjera uvjeta za
prijelaz goriva na
rad s tekućim
plinom. Svijetli ako
su uvjeti ispunjeni.LED svijetli:rad s tekućim
plinomLED treperi
brzo:spremnik za tekući plin je prazan ili u
sustavu za tekući
plin postoji kvar.
Na informacijskom
centru vozača
prikazuje se
poruka.
Odabrani mod goriva se sprema i
ponovno aktivira u sljedećem ciklusu
paljenja ako to dopuste uvjeti.
Čim se spremnik tekućeg plina
isprazni, na informacijskom centru
vozača se prikazuje poruka
upozorenja i LED u tipki treperi brzo.
Kada je spremnik tekućeg plina
prazan, automatski se uključuje
pogon na benzin.
Prilikom automatskog prebacivanja
između načina rada na benzin i plin
možda ćete zamijetiti kratko
promjenu vučne snage motora.
Kada je spremnik benzina prazan,
motor se neće pokrenuti.
Svakih šest mjeseci ispraznite
spremnik benzina dok ne zasvijetli kontrolno svjetlo i i tada ga
napunite. Na taj način održava se
kvaliteta goriva i funkcija sustava za
rad na benzin.
Napunite spremnik do kraja u
redovitim intervalima kako bi spriječili koroziju u spremniku.
Gorivo za rad s tekućim plinom
3 195.Greške i njihovo uklanjanje
Ako način rada na plin nije moguć,
provjerite sljedeće:
● Je li prisutna dovoljna količina tekućeg plina?
● Je li prisutna dovoljna količina benzina za pokretanje?
Radi ekstremniih temperatura u
kombinaciji sa sastavom plina,
prebacivanje sustava s načina rada
na benzin na način rada na plin može neznatno potrajati.
U ekstremnim situacijama, sustav bi
se mogao i vratiti na način rada na
benzin, ako minimalni uvjeti nisu ispunjeni. Ako to dopuste uvjeti,
možda je moguće ručno prebaciti
natrag na rad s tekućim plinom.
U slučaju svih ostalih grešaka,
zatražite pomoć radionice.Oprez
Popravke i podešavanja smije
obavljati isključivo stručno osoblje, a kako bi se zadržala istovjetna

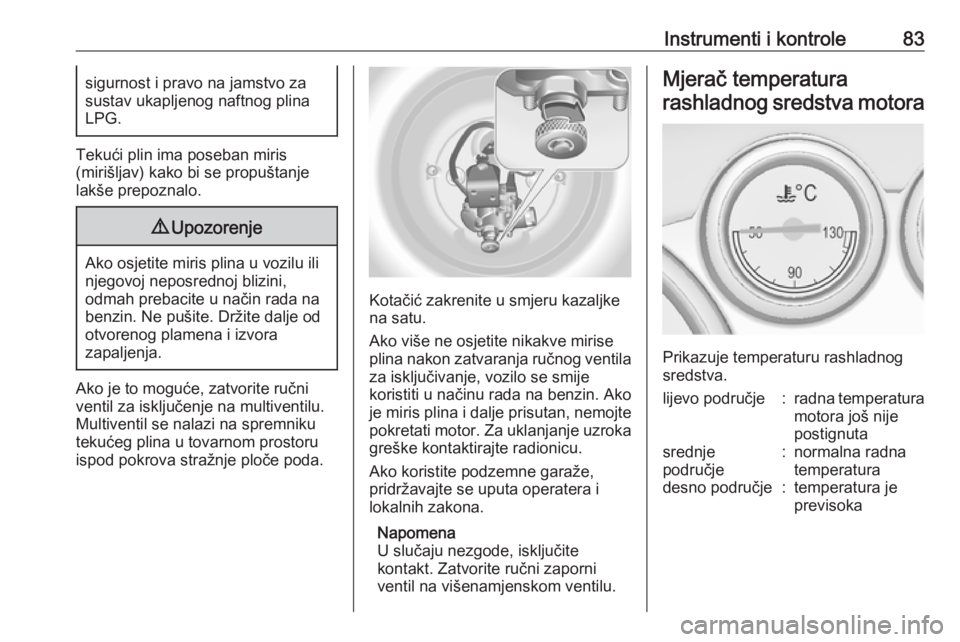

Instrumenti i kontrole83sigurnost i pravo na jamstvo za
sustav ukapljenog naftnog plina
LPG.
Tekući plin ima poseban miris
(mirišljav) kako bi se propuštanje
lakše prepoznalo.
9 Upozorenje
Ako osjetite miris plina u vozilu ili
njegovoj neposrednoj blizini,
odmah prebacite u način rada na
benzin. Ne pušite. Držite dalje od
otvorenog plamena i izvora
zapaljenja.
Ako je to moguće, zatvorite ručni
ventil za isključenje na multiventilu.
Multiventil se nalazi na spremniku
tekućeg plina u tovarnom prostoru
ispod pokrova stražnje ploče poda.
Kotačić zakrenite u smjeru kazaljke na satu.
Ako više ne osjetite nikakve mirise
plina nakon zatvaranja ručnog ventila za isključivanje, vozilo se smije
koristiti u načinu rada na benzin. Ako
je miris plina i dalje prisutan, nemojte
pokretati motor. Za uklanjanje uzroka greške kontaktirajte radionicu.
Ako koristite podzemne garaže,
pridržavajte se uputa operatera i
lokalnih zakona.
Napomena
U slučaju nezgode, isključite
kontakt. Zatvorite ručni zaporni
ventil na višenamjenskom ventilu.
Mjerač temperatura
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka

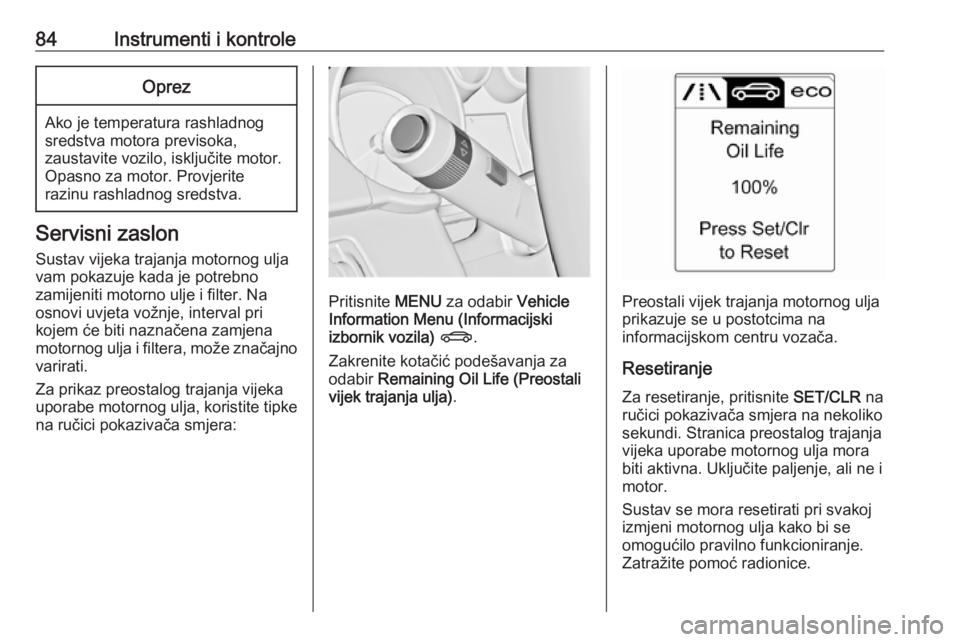

84Instrumenti i kontroleOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Za prikaz preostalog trajanja vijeka
uporabe motornog ulja, koristite tipke
na ručici pokazivača smjera:
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Resetiranje
Za resetiranje, pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Stranica preostalog trajanja
vijeka uporabe motornog ulja mora
biti aktivna. Uključite paljenje, ali ne i
motor.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.

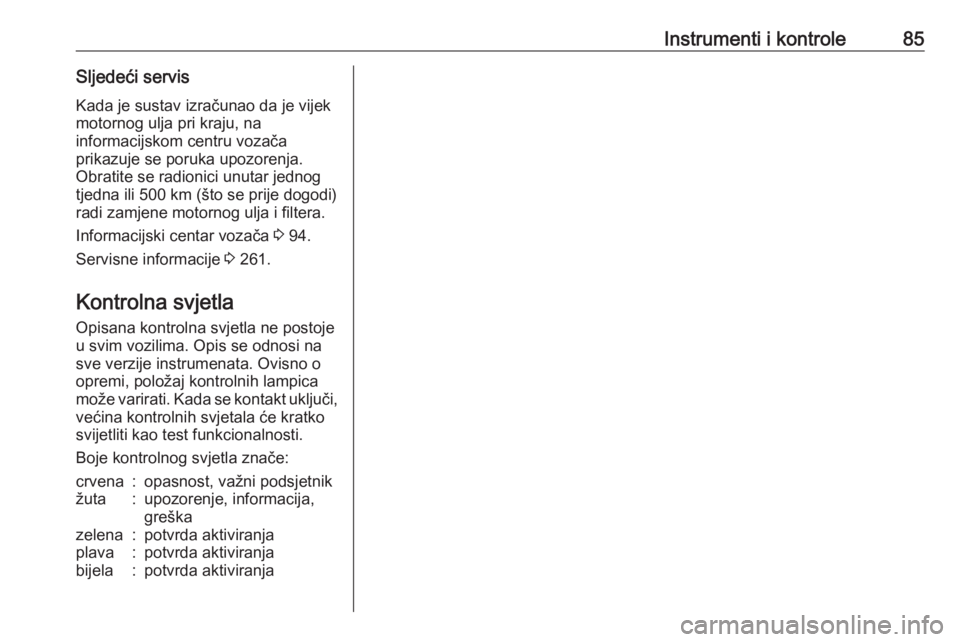

Instrumenti i kontrole85Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Informacijski centar vozača 3 94.
Servisne informacije 3 261.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

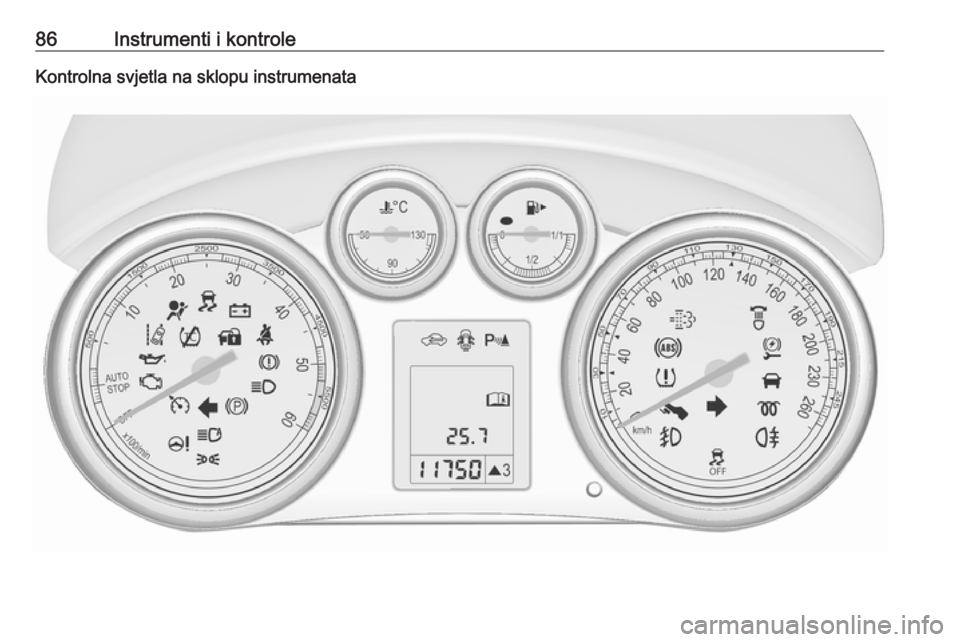

86Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

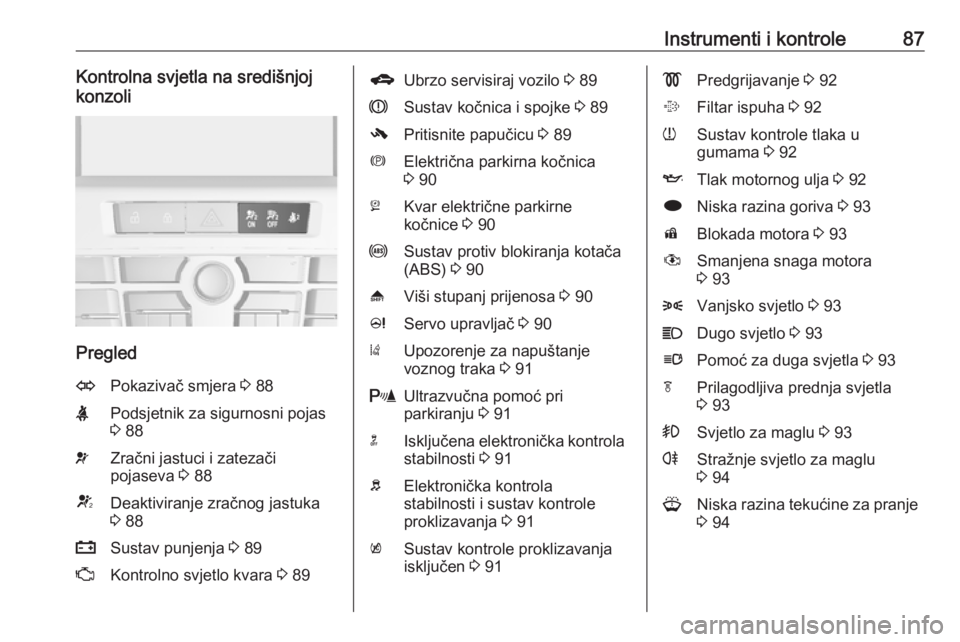

Instrumenti i kontrole87Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 88XPodsjetnik za sigurnosni pojas
3 88vZračni jastuci i zatezači
pojaseva 3 88VDeaktiviranje zračnog jastuka
3 88pSustav punjenja 3 89ZKontrolno svjetlo kvara 3 89gUbrzo servisiraj vozilo 3 89RSustav kočnica i spojke 3 89-Pritisnite papučicu 3 89mElektrična parkirna kočnica
3 90jKvar električne parkirne
kočnice 3 90uSustav protiv blokiranja kotača
(ABS) 3 90[Viši stupanj prijenosa 3 90cServo upravljač 3 90)Upozorenje za napuštanje
voznog traka 3 91rUltrazvučna pomoć pri
parkiranju 3 91nIsključena elektronička kontrola
stabilnosti 3 91bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 91kSustav kontrole proklizavanja
isključen 3 91!Predgrijavanje 3 92%Filtar ispuha 3 92wSustav kontrole tlaka u
gumama 3 92ITlak motornog ulja 3 92iNiska razina goriva 3 93dBlokada motora 3 93#Smanjena snaga motora
3 938Vanjsko svjetlo 3 93CDugo svjetlo 3 93lPomoć za duga svjetla 3 93fPrilagodljiva prednja svjetla
3 93>Svjetlo za maglu 3 93rStražnje svjetlo za maglu
3 94GNiska razina tekućine za pranje
3 94

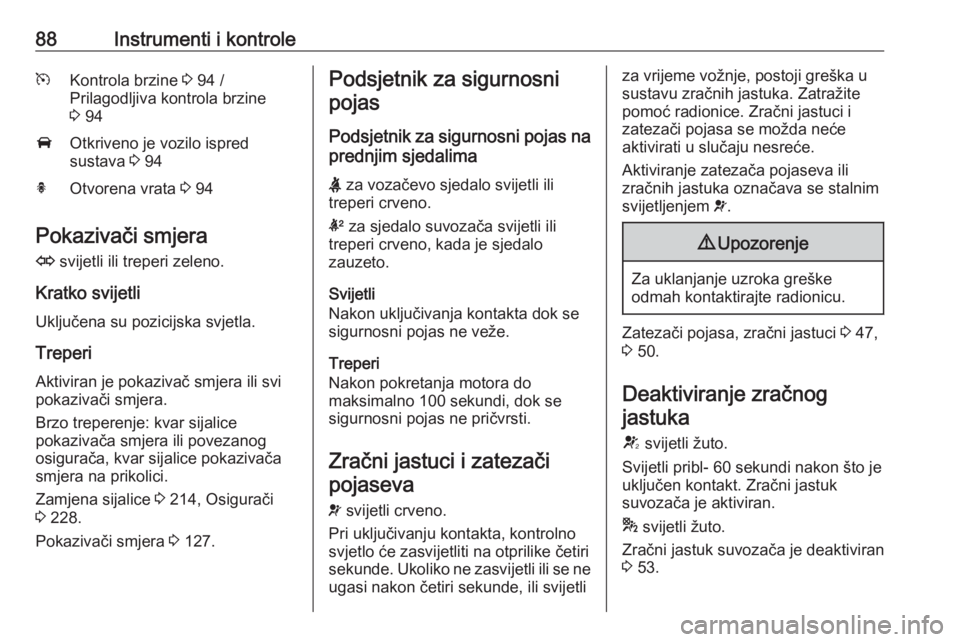

88Instrumenti i kontrolemKontrola brzine 3 94 /
Prilagodljiva kontrola brzine
3 94AOtkriveno je vozilo ispred
sustava 3 94hOtvorena vrata 3 94
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 214, Osigurači
3 228.
Pokazivači smjera 3 127.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za sjedalo suvozača svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Zračni jastuci i zatezačipojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike četiri
sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon četiri sekunde, ili svijetliza vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 47,
3 50.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Svijetli pribl- 60 sekundi nakon što je
uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 53.
