OPEL ASTRA J 2018.5 Uporabniški priročnik

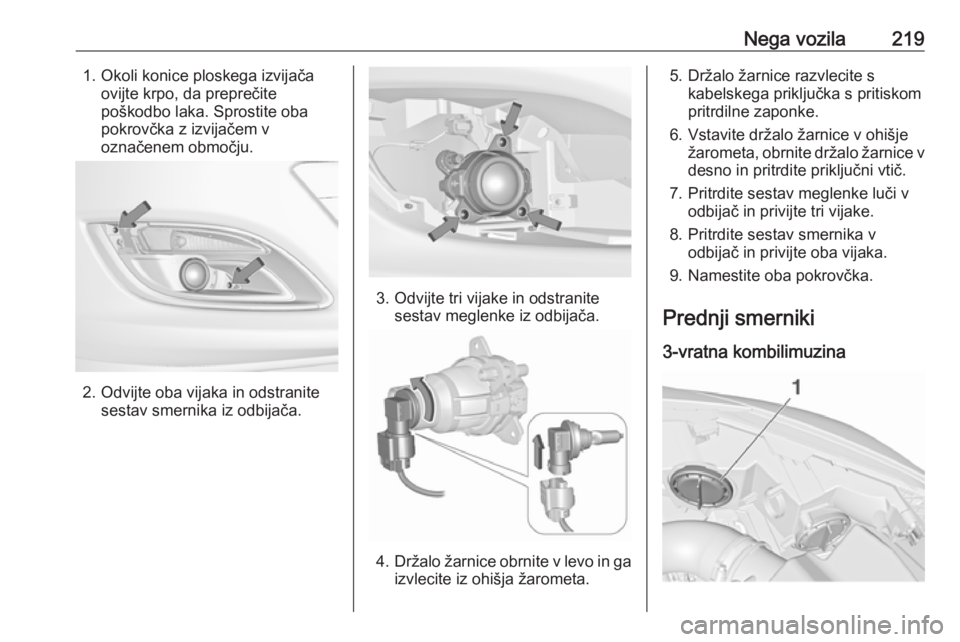

Nega vozila2191. Okoli konice ploskega izvijačaovijte krpo, da preprečite
poškodbo laka. Sprostite oba
pokrovčka z izvijačem v
označenem območju.
2. Odvijte oba vijaka in odstranite sestav smernika iz odbijača.
3. Odvijte tri vijake in odstranitesestav meglenke iz odbijača.
4. Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
5. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
6. Vstavite držalo žarnice v ohišje žarometa, obrnite držalo žarnice v
desno in pritrdite priključni vtič.
7. Pritrdite sestav meglenke luči v odbijač in privijte tri vijake.
8. Pritrdite sestav smernika v odbijač in privijte oba vijaka.
9. Namestite oba pokrovčka.

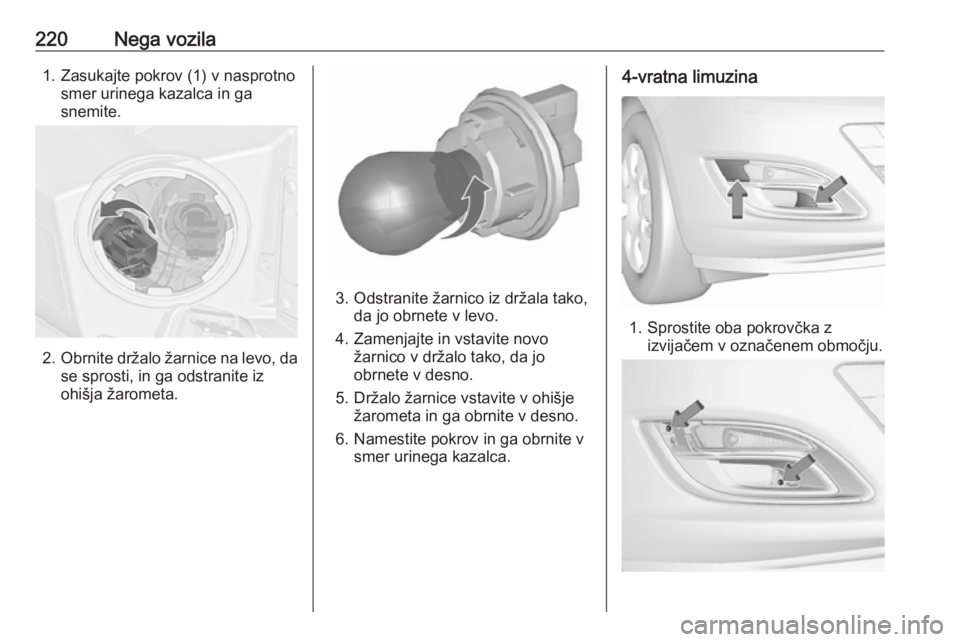

Prednji smerniki 3-vratna kombilimuzina

220Nega vozila1. Zasukajte pokrov (1) v nasprotnosmer urinega kazalca in ga
snemite.
2. Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
ohišja žarometa.
3. Odstranite žarnico iz držala tako, da jo obrnete v levo.
4. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
4-vratna limuzina
1. Sprostite oba pokrovčka z izvijačem v označenem območju.

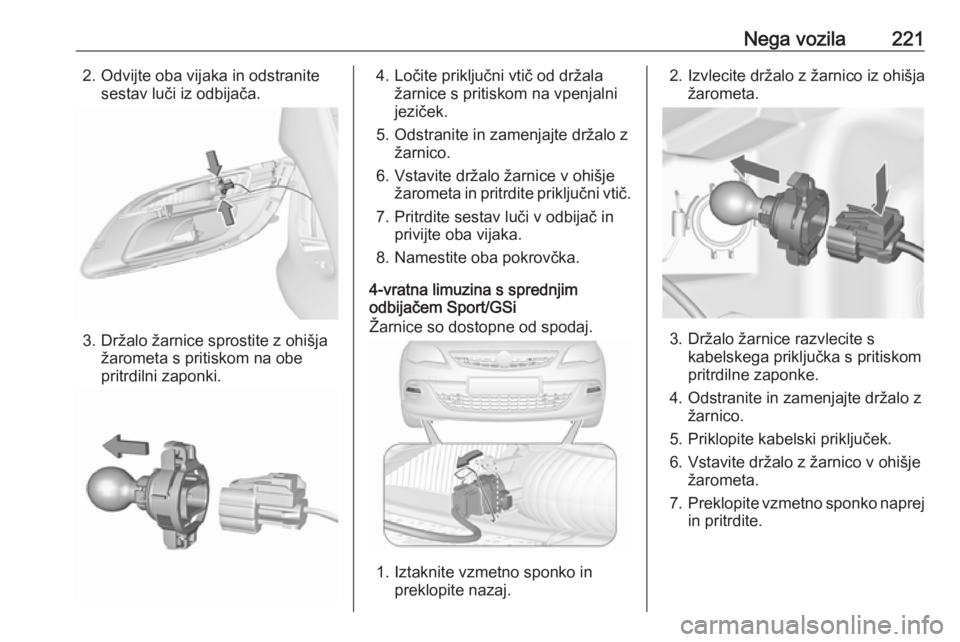

Nega vozila2212. Odvijte oba vijaka in odstranitesestav luči iz odbijača.
3. Držalo žarnice sprostite z ohišja žarometa s pritiskom na obe
pritrdilni zaponki.
4. Ločite priključni vtič od držala žarnice s pritiskom na vpenjalni
jeziček.
5. Odstranite in zamenjajte držalo z žarnico.
6. Vstavite držalo žarnice v ohišje žarometa in pritrdite priključni vtič.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Namestite oba pokrovčka.
4-vratna limuzina s sprednjim
odbijačem Sport/GSi
Žarnice so dostopne od spodaj.
1. Iztaknite vzmetno sponko in preklopite nazaj.
2. Izvlecite držalo z žarnico iz ohišjažarometa.
3. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
4. Odstranite in zamenjajte držalo z žarnico.
5. Priklopite kabelski priključek.
6. Vstavite držalo z žarnico v ohišje žarometa.
7. Preklopite vzmetno sponko naprej
in pritrdite.

222Nega vozilaZadnje luči
3-vratna kombilimuzina
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
Izvedba s svetlečimi (LED) diodami
Zamenjati je mogoče samo
žarnico smernika ( 2).
6. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnegakazalca. Vstavite priključni vtič v
sestav luči. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastične

Nega vozila223varovalne matice trdno privijte z
notranje strani prtljažnika. Zaprite
in pritrdite pokrov.

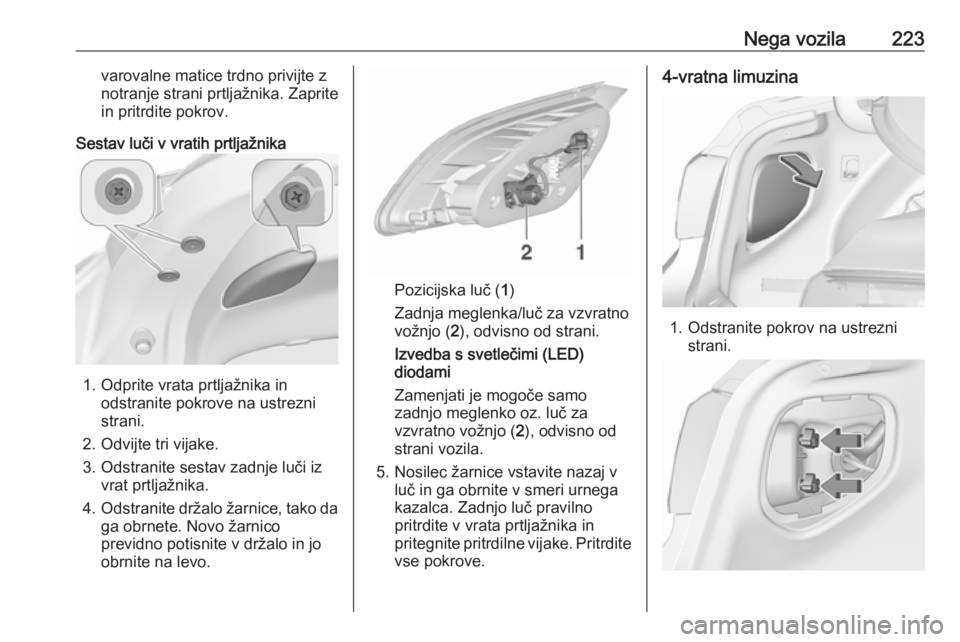

Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
Izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo zadnjo meglenko oz. luč za
vzvratno vožnjo ( 2), odvisno od
strani vozila.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Zadnjo luč pravilno
pritrdite v vrata prtljažnika in
pritegnite pritrdilne vijake. Pritrdite vse pokrove.

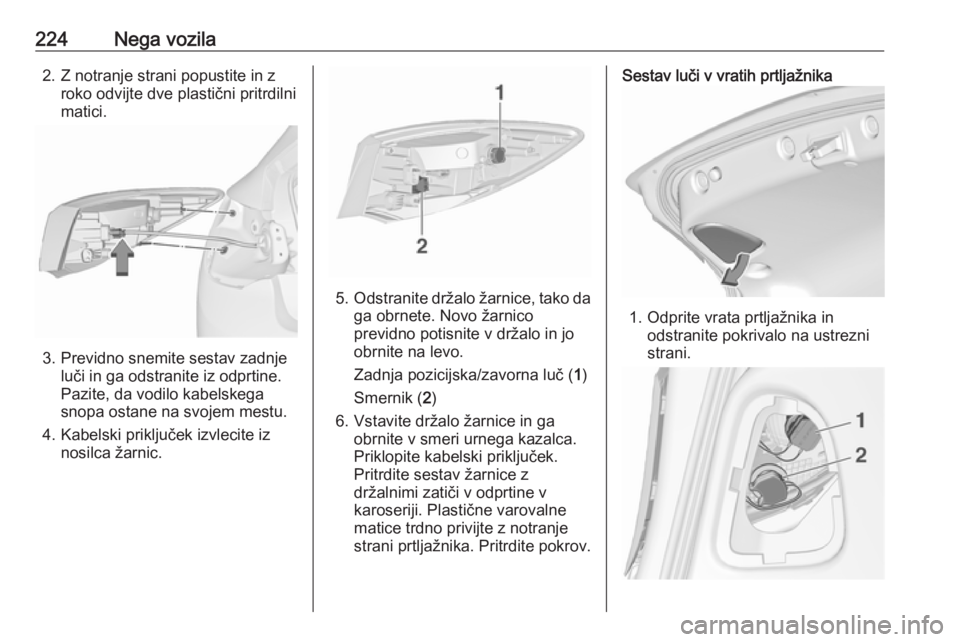

4-vratna limuzina
1. Odstranite pokrov na ustrezni strani.

224Nega vozila2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Priklopite kabelski priključek.
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji. Plastične varovalne
matice trdno privijte z notranje
strani prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrivalo na ustrezni
strani.

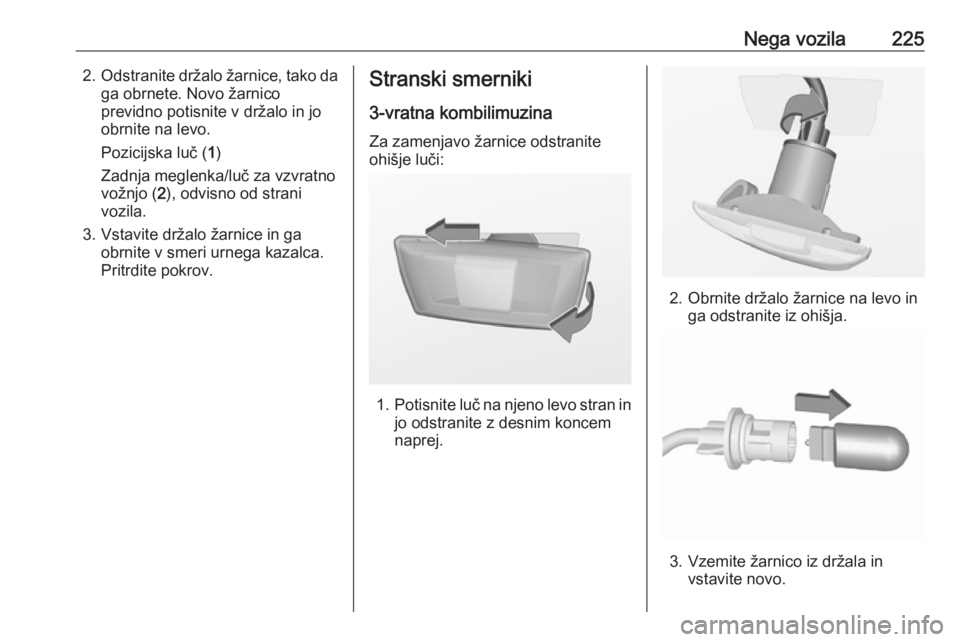

Nega vozila2252.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani
vozila.
3. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Pritrdite pokrov.Stranski smerniki
3-vratna kombilimuzina Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z desnim koncem
naprej.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

226Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.

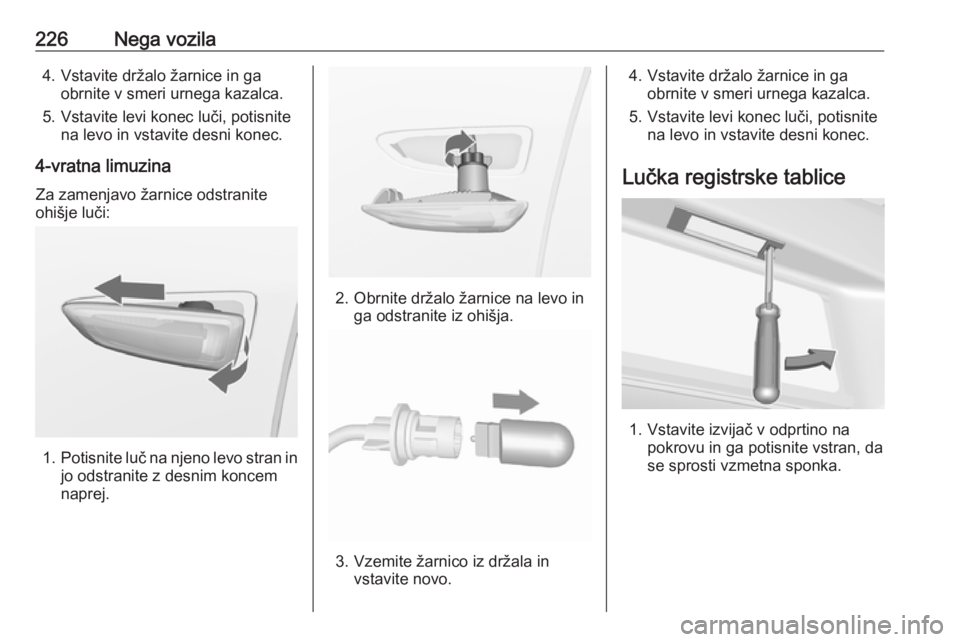

4-vratna limuzina
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z desnim koncem
naprej.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.

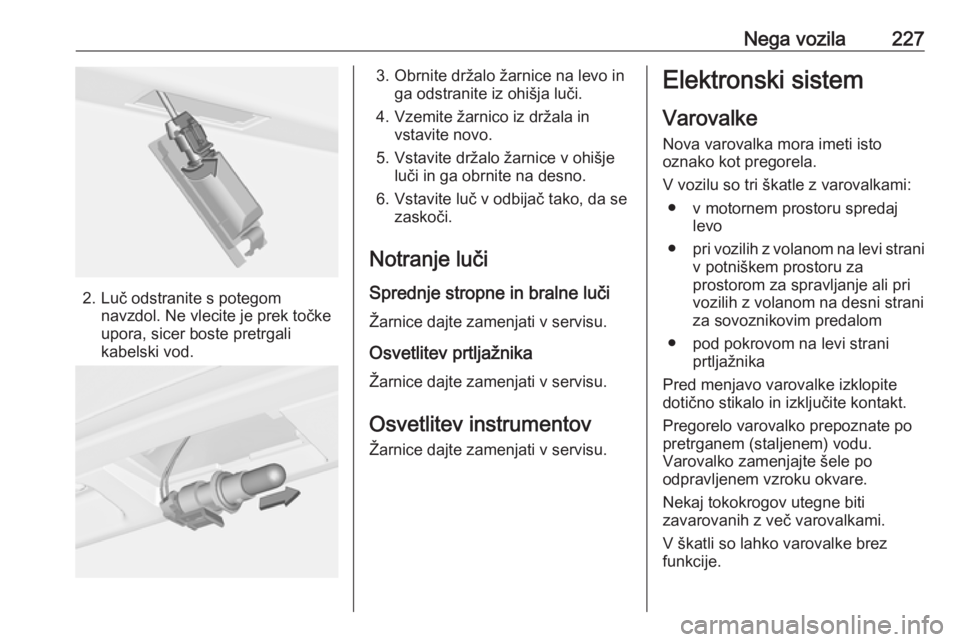

Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

Nega vozila227
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.Elektronski sistem

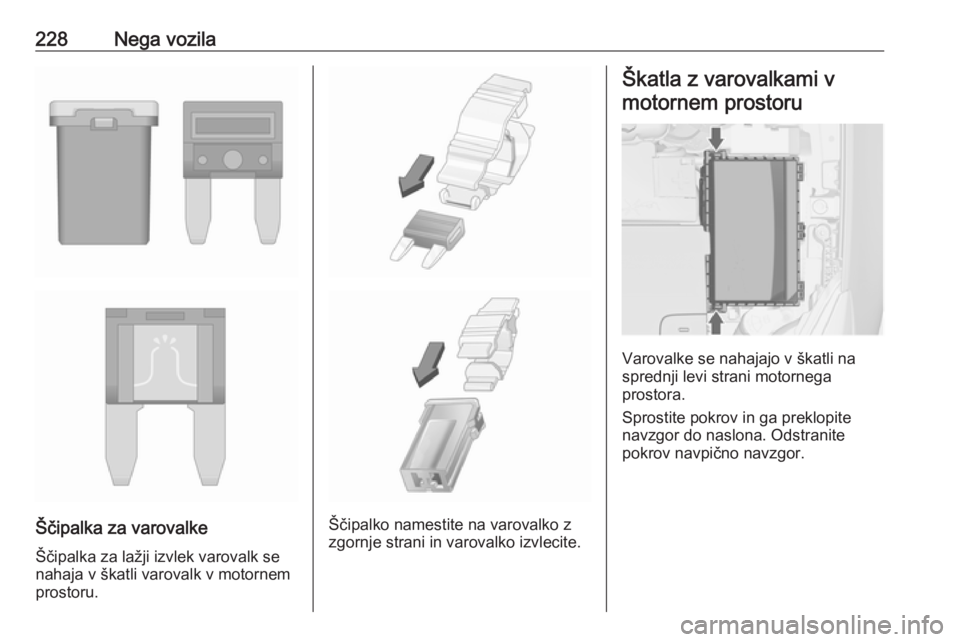

Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

228Nega vozila
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
