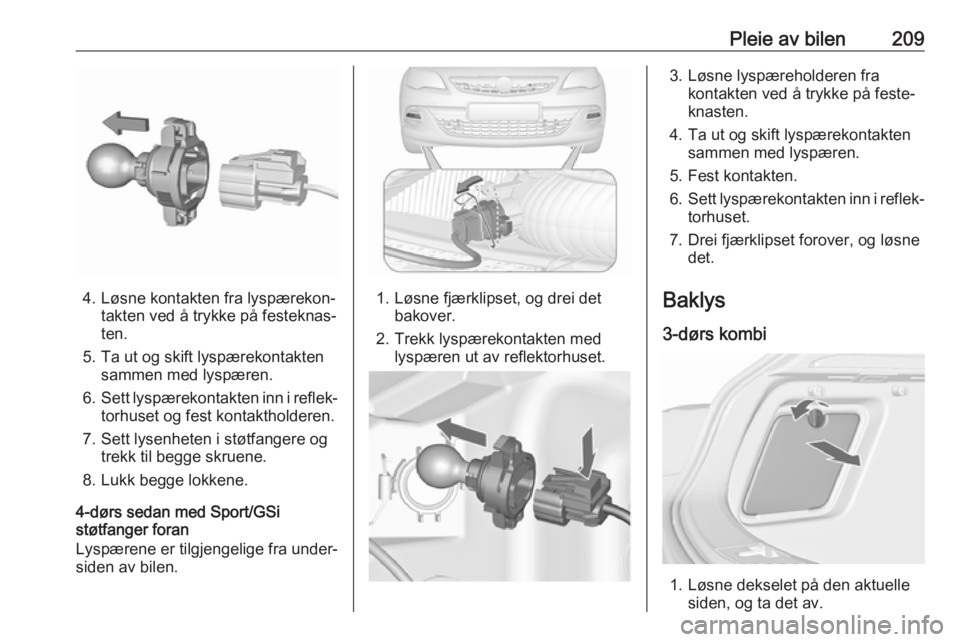

Pleie av bilen209
4. Løsne kontakten fra lyspærekon‐takten ved å trykke på festeknas‐
ten.
5. Ta ut og skift lyspærekontakten sammen med lyspæren.
6. Sett lyspærekontakten inn i reflek‐
torhuset og fest kontaktholderen.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Lukk begge lokkene.
4-dørs sedan med Sport/GSi
støtfanger foran
Lyspærene er tilgjengelige fra under‐
siden av bilen.1. Løsne fjærklipset, og drei det bakover.
2. Trekk lyspærekontakten med lyspæren ut av reflektorhuset.
3. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
4. Ta ut og skift lyspærekontakten sammen med lyspæren.
5. Fest kontakten.
6. Sett lyspærekontakten inn i reflek‐
torhuset.
7. Drei fjærklipset forover, og løsne det.
Baklys
3-dørs kombi
1. Løsne dekselet på den aktuelle siden, og ta det av.

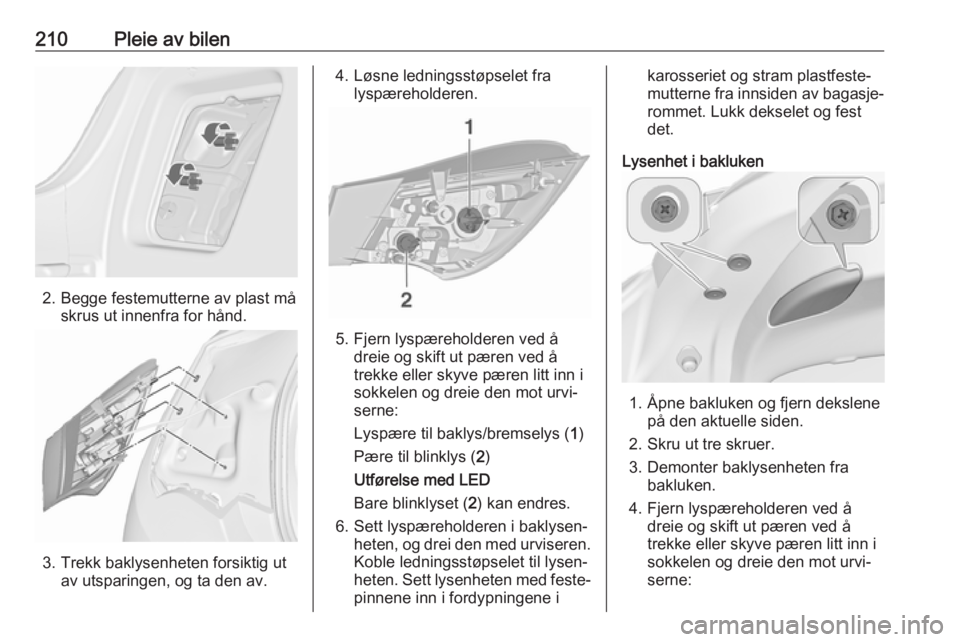

210Pleie av bilen
2. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne ledningsstøpselet fralyspæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
Utførelse med LED
Bare blinklyset ( 2) kan endres.
6. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Koble ledningsstøpselet til lysen‐
heten. Sett lysenheten med feste‐ pinnene inn i fordypningene i
karosseriet og stram plastfeste‐
mutterne fra innsiden av bagasje‐
rommet. Lukk dekselet og fest
det.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekslene på den aktuelle siden.
2. Skru ut tre skruer.
3. Demonter baklysenheten fra bakluken.
4. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:

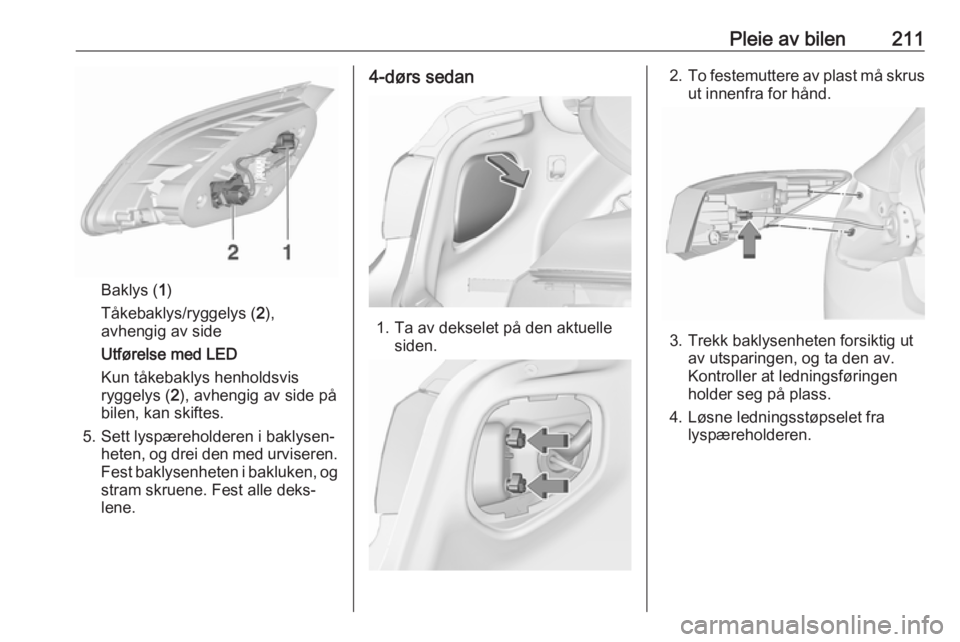

Pleie av bilen211
Baklys (1)
Tåkebaklys/ryggelys ( 2),
avhengig av side
Utførelse med LED
Kun tåkebaklys henholdsvis
ryggelys ( 2), avhengig av side på
bilen, kan skiftes.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Fest baklysenheten i bakluken, og stram skruene. Fest alle deks‐
lene.
4-dørs sedan
1. Ta av dekselet på den aktuelle siden.
2.To festemuttere av plast må skrus
ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
Kontroller at ledningsføringen
holder seg på plass.
4. Løsne ledningsstøpselet fra lyspæreholderen.

212Pleie av bilen
5. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
6. Sett inn pæreholderen og vri med
klokken. Koble til ledningsstøpse‐ let. Sett lysenheten med festepin‐ nene inn i fordypningene i karos‐
seriet og stram plastfestemut‐
terne fra innsiden av bagasjerom‐ met. Fest deksel.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekselet på den aktuelle siden.
2. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2),
avhengig av side på bilen.
3. Sett inn pæreholderen og vri med
klokken. Fest deksel.
Blinklys på siden
3-dørs kombi For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.

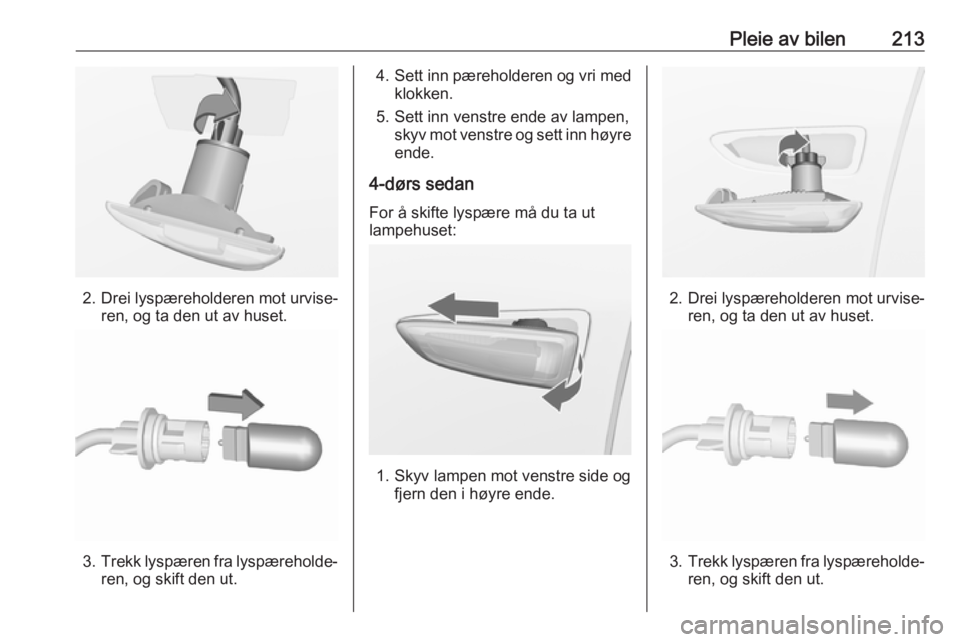

Pleie av bilen213
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
4-dørs sedan
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

214Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
InstrumentpanelbelysningOverlat pæreskift til et verksted.

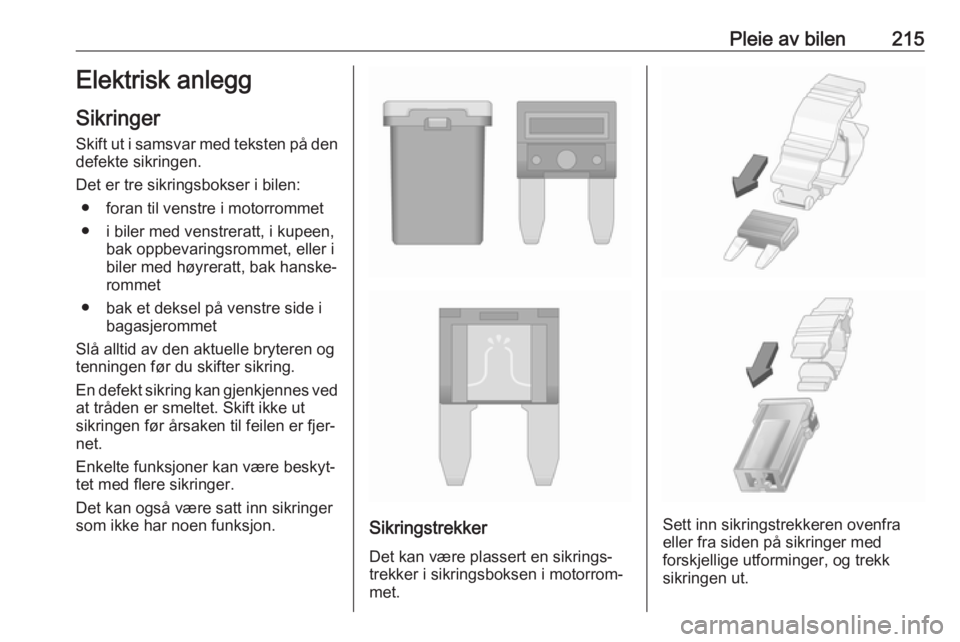

Pleie av bilen215Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● foran til venstre i motorrommet
● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐ tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

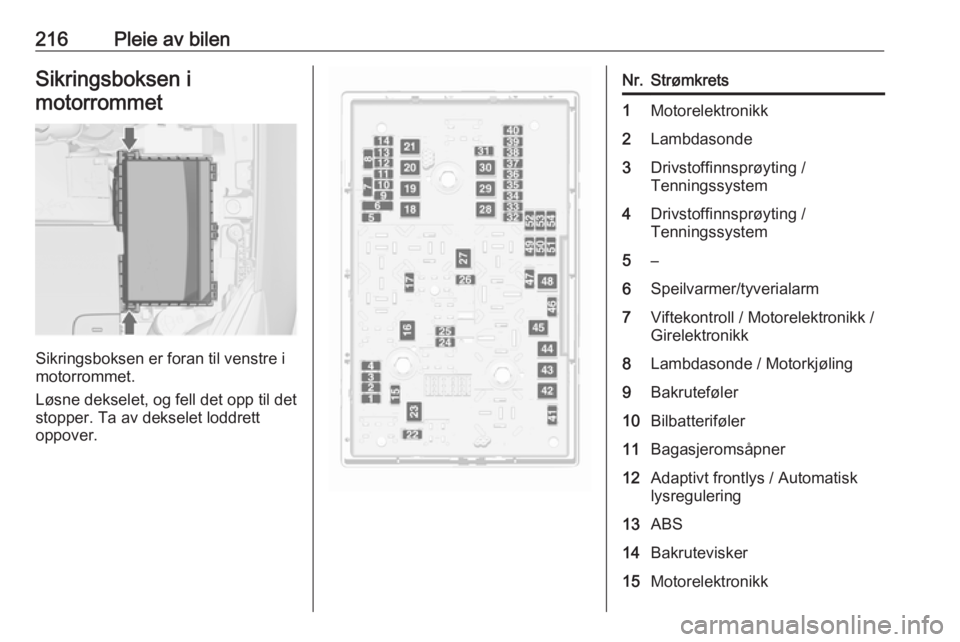

216Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /
Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer/tyverialarm7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15Motorelektronikk

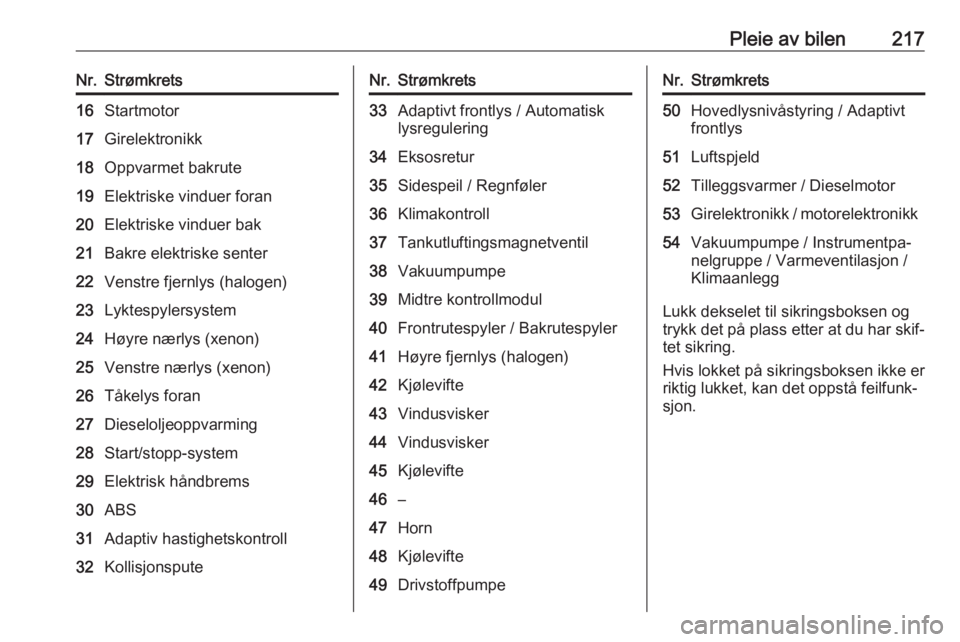

Pleie av bilen217Nr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontroll32KollisjonsputeNr.Strømkrets33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47Horn48Kjølevifte49DrivstoffpumpeNr.Strømkrets50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

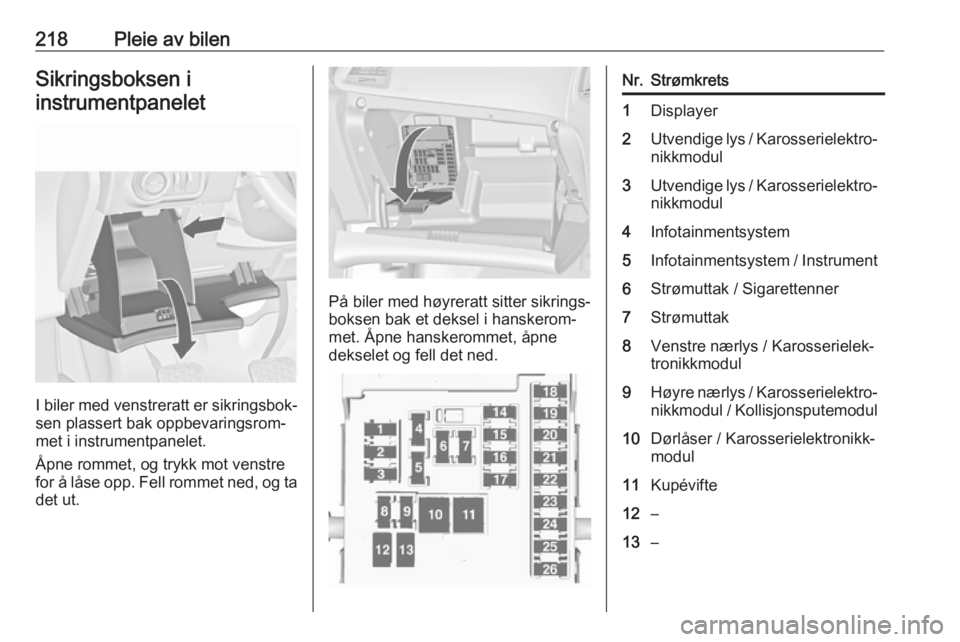

218Pleie av bilenSikringsboksen iinstrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne
dekselet og fell det ned.
Nr.Strømkrets1Displayer2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13–
