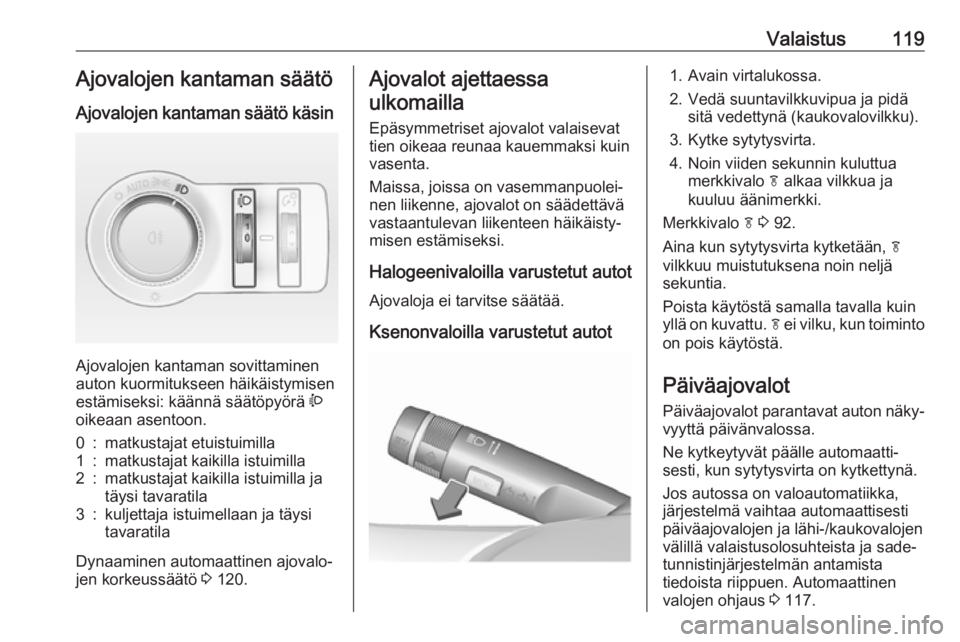

Valaistus119Ajovalojen kantaman säätöAjovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi
tavaratila
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 120.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetut autot
Ajovaloja ei tarvitse säätää.
Ksenonvaloilla varustetut autot1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin viiden sekunnin kuluttua merkkivalo f alkaa vilkkua ja
kuuluu äänimerkki.
Merkkivalo f 3 92.
Aina kun sytytysvirta kytketään, f
vilkkuu muistutuksena noin neljä
sekuntia.
Poista käytöstä samalla tavalla kuin
yllä on kuvattu. f ei vilku, kun toiminto
on pois käytöstä.
Päiväajovalot Päiväajovalot parantavat auton näky‐
vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaatti‐ sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, järjestelmä vaihtaa automaattisesti
päiväajovalojen ja lähi-/kaukovalojen
välillä valaistusolosuhteista ja sade‐
tunnistinjärjestelmän antamista
tiedoista riippuen. Automaattinen
valojen ohjaus 3 117.

120ValaistusMukautuvat ajovalotMukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Kun valokatkaisin on asennossa
AUTO , kaikki valaistustoiminnot ovat
käytettävissä.
Seuraavat toiminnot ovat myös
käytettävissä valokytkimen ollessa
asennossa 9:
● dynaamiset kaarrevalot
● kaarrevalo
● peruutustoiminnon
● dynaaminen automaattinen ajovalojen korkeussäätö
Pihakatuvalot Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8°
kulmassa tien reunaa kohti.Kaupunkivalot
Aktivoituvat automaattisesti ajono‐
peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot Aktivoituvat automaattisesti ajono‐
peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐
malla ja oikealla puolella.
Moottoritievalot Aktivoituvat automaattisesti yli n.
115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne
kytkeytyvät päälle viiveellä tai
suoraan, kun nopeutta kiihdytetään
voimakkaasti. Valokeila on pitempi ja
kirkkaampi.Huonon sään valot
Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐ nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän
kulman ja nopeuden mukaan paran‐
taen valaistusta kaarteissa.
Merkkivalo f 3 92.
Kulmavalot

Valaistus121Tiukoissa mutkissa tai käännyttäessä
kytkeytyy, ohjauskulmasta tai suunta‐
vilkusta riippuen, päälle vasen tai
oikea lisävalo, joka valaisee tietä
oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 92.
Peruutustoiminto Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan
nopeammin kuin 17 km/h.
Kaukovaloapu Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille, kun: ● Tuulilasissa oleva kamera havaitsee vastaantulevien tai
edellä ajavien autojen valot.
● Auton nopeus on alle 20 km/h.● On sumuista tai sataa lunta.
● Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille.
Päällekytkentä
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti
auton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 92.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan
kaukovalojen ollessa päällä, kauko‐
valoapu aktivoituu.
Jos kaukovalovilkku aktivoidaan
kaukovalojen ollessa poissa päältä,
kaukovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen syty‐ tysvirran kytkemisen jälkeen.
Älykäs ajovalojen kantaman
säätötoiminto automaattisella
kaukovalojen aktivoinnilla
Älykäs ajovalojen kantaman säätötoi‐ minto käyttää bi-ksenonajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin
ja aktivoi lisäksi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa liikennettä.

122ValaistusKaukovalot kytketään pois päältä ja
lähivalojen kantama säädetään
häikäisyn poistavaksi, kun tuulilasin
etukamera havaitsee seuraavat rajoi‐ tukset:
● Edellä ajava auto havaitaan.
● Vastaantuleva auto havaitaan.
● Saavutaan kaupunkialueelle.
● On sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Kun järjestelmä on aktiivinen, etuka‐
mera valvoo auton edessä olevaa
aluetta ja varmistaa optimaalisen
valonjakauman kuljettajan näkökyvyn
maksimoimiseksi lähes kaikissa
olosuhteissa.
Älykäs ajovalojen kantaman säätötoi‐ minto automaattisella kaukovalojen
aktivoinnilla pienentää näin eroa
tavallisten lähi- ja kaukovalojen välillä
ilman merkittäviä valojen kantaman,
jakauman ja kirkkauden muutoksia.
Erityinen topografinen arviointitoi‐
minto havaitsee edellä ajavat autot
mäissä tai kaltevilla pinnoilla tunnis‐
tamalla edessä liikkuvat takavalot.
Järjestelmä säätää valojen korkeutta
varmistaen edellä olevan tien opti‐
maalisen valaistuksen ilman
häikäisyä.
Päällekytkentä
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne
voidaan kytkeä päälle sytytysvirran
ollessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h
nopeuksilla ja se kytkeytyy pois
päältä alle 20 km/h:n nopeudessa.
Älykäs ajovalojen kantaman säätötoi‐ minto on toiminnassa yli 55 km/h
nopeuksilla.

Valaistus123Vihreä merkkivalo l palaa jatku‐
vasti, kun toiminto on aktivoituna, sininen 7 syttyy, kun kaukovalot
kytkeytyvät automaattisesti päälle.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei
häikäisty, ajovalojen korkeutta
säädetään automaattisesti etu- ja
taka-akselilta mitattujen kallistustieto‐
jen, kiihdytyksen tai hidastuksen sekä
ajonopeuden perusteella.Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mukautuvissa ajovaloissa, se siirtyy
esiohjelmoituun asentoon välttääk‐
seen häikäisemästä vastaantulevaa
liikennettä. Jos tämä ei ole mahdol‐
lista, viallinen ajovalo kytketään auto‐ maattisesti pois päältä. Joka tapauk‐
sessa yksi ajovalo palaa edelleen.
Kuljettajan tietokeskuksessa näyte‐
tään varoitus.
Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin:Oikea suunta‐
vilkkuSiirrä vipua
alaspäin:Vasen suunta‐
vilkku
Vipua siirrettäessä tuntuu vastus‐
kohta.
Jatkuva vilkuttaminen alkaa, kun vipu siirretään vastuskohdan ylitse. Vilkut‐ taminen loppuu, kun ohjauspyörää

124Valaistuskäännetään vastakkaiseen suuntaan
tai vipu siirretään manuaalisesti takai‐ sin keskiasentoon.
Voit käyttää suuntavilkkua tilapäisesti pitämällä vipua juuri vastuskohdan
yläpuolella. Suuntavilkut vilkkuvat,
kunnes vipu vapautetaan.
Ota kolme vilkutusta käyttöön napaut‐
tamalla vipua lyhyesti vastuskohtaa
ohittamatta.
Kun perävaunu on kytketty, suunta‐
vilkut vilkkuvat kuusi kertaa, kun
painat vipua vastukseen asti ja sitten
vapautat sen.
EtusumuvalotKäytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalot
Käytetään painamalla r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain
etusumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan
(vasen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.

Valaistus125Peruutusvalot
Peruutusvalot palavat, kun sytytys‐ virta on kytketty ja peruutusvaihde
valittu.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua
lyhyeksi ajaksi epäsuotuisessa
kylmänkosteassa säässä, kovalla
sateella ja auton pesun jälkeen.
Kosteus haihtuu hetken päästä itses‐
tään. Voit auttaa haihtumista kytke‐
mällä valot päälle.Sisävalot
Kojelaudan valaistuksensäätö
Seuraavien valojen kirkkautta
voidaan säätää ulkovalojen palaessa:
● kojelaudan valaistus
● Infonäyttö
● kytkimien ja käyttösäätimien valaistus
Käännä säätöpyörää A ja pidä
paikallaan, kunnes kirkkaus on halua‐ mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet.
Sisävalot Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐ muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävalo

126ValaistusKeinukytkimen käyttö:w:automaattinen päälle- ja
poiskytkentäpaina u:päälläpaina v:pois
Sisävalo panoraamakatossa
Vasen ja oikea valo voidaan kytkeä
erikseen.
Keinukytkimien käyttö:
keskiasento:automaattinen päälle-
ja poiskytkentäpaina I:päälläpaina 0:poisTakasisävalot
Palaa yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.
Paina s tai t kytkeäksesi valon
päälle käsin.
Lukuvalot
Käytetään painamalla s ja t etu- ja
takasisävaloissa.
Häikäisysuojien valot Palavat, kun suojus avataan.

Valaistus127Valaistusominaisuudet
Keskikonsolin valaistus
Sisävaloihin yhdistetty kohdevalo
syttyy, kun ajovalot kytketään päälle.
Sisääntulovalot
Tervetuliaisvalot Seuraavat valot syttyvät hetkeksi, kun
auton lukitus avataan kauko-ohjai‐
mella:
● ajovalot
● takavalot
● rekisterikilven valot
● kojelaudan valot
● sisävalot
● ovien ja konsolin valot
● lätäkkövalot
Jotkut toiminnot toimivat vain
pimeällä ja auttavat auton paikallista‐ misessa.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 141.Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa. Auton räätä‐
löinti 3 105.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 23.
Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
● joidenkin katkaisinten valaistus
● Kuljettajan tietokeskus
● ovitaskujen valot
● konsolin valot
Poistumisvalot
Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
● sisävalot
● mittariston valot (vain pimeällä)
● ovivalot
● lätäkkövalot
Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos
kuljettajan ovi avataan.Poistumistien valaistus
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.
Päällekytkentä
1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.

128ValaistusJos suuntavalovivusta vedetään
kuljettajan oven ollessa auki, poistu‐
misvalot sammuvat heti.
Tämän toiminnon päälle- tai poiskyt‐
kentää tai kestoa voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 105.
Asetukset voidaan tallentaa käytettä‐ vän avaimen osalta 3 23.
Akun purkautumisen esto Auton akun lataustason toimintoToiminto takaa auton akun pisimmän
mahdollisen käyttöiän säädettävällä
antoteholla varustetun laturin ja opti‐
moidun tehonjaon ansiosta.
Jotta auton akku ei purkaudu ajet‐
taessa, seuraavien järjestelmien
toimintaa vähennetään automaatti‐
sesti kahdessa vaiheessa, kunnes ne
kytketään pois päältä:
● Lisälämmitin
● Takalasin ja peilien lämmitys
● Istuinlämmitys
● PuhallinToisessa vaiheessa kuljettajan tieto‐
keskuksessa näytetään viesti, joka
vahvistaa auton akun purkautumisen
eston aktivoinnin.
Sähkövalojen poiskytkentä Jotta auton akku ei purkaudu, kun
sytytysvirta on katkaistu, jotkut sisä‐ valot sammutetaan automaattisesti
jonkin ajan kuluttua.
