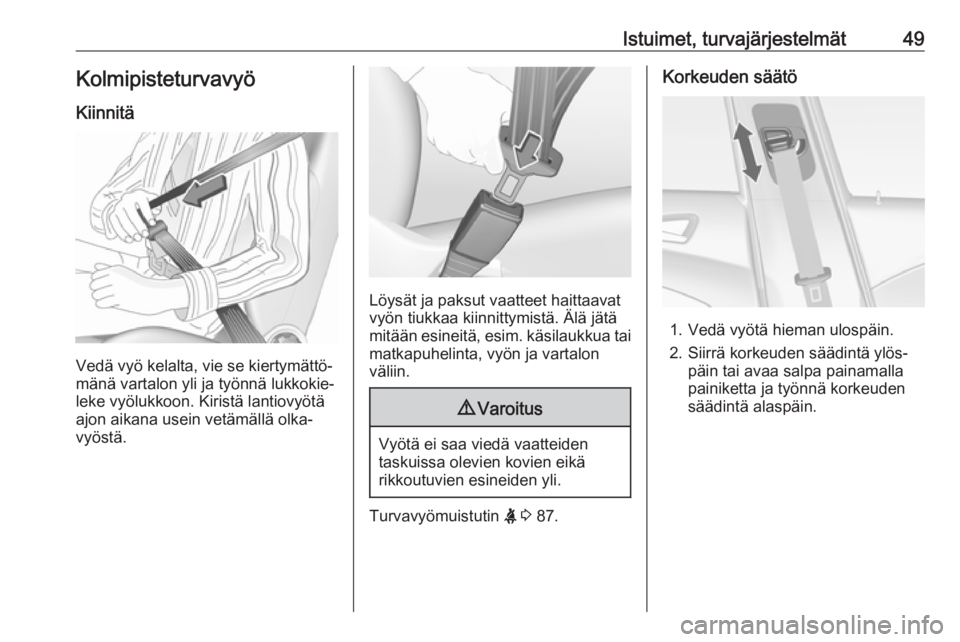

Istuimet, turvajärjestelmät49KolmipisteturvavyöKiinnitä
Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.
9 Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Turvavyömuistutin X 3 87.
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta ja työnnä korkeuden
säädintä alaspäin.

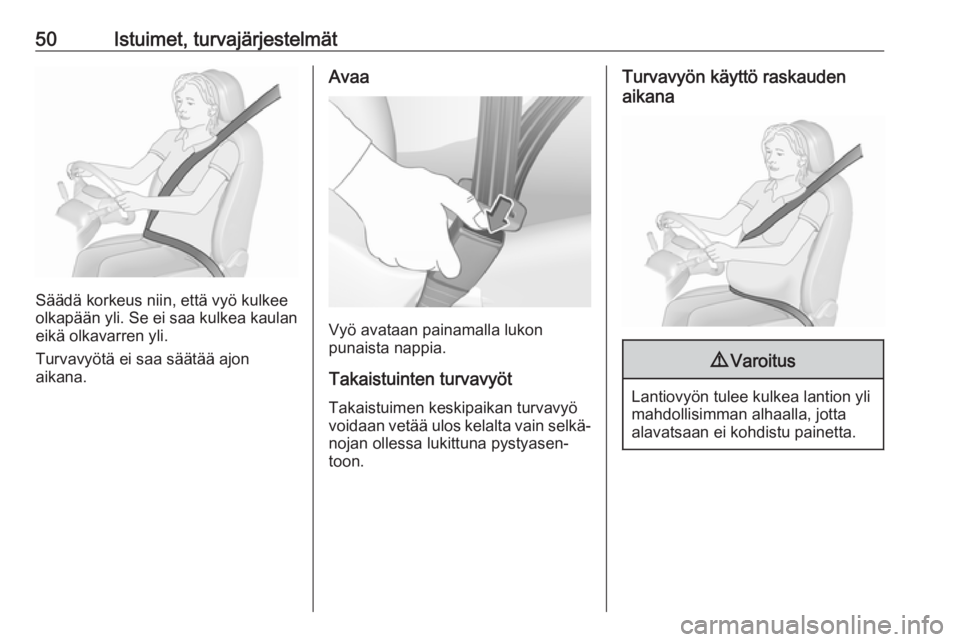

50Istuimet, turvajärjestelmät
Säädä korkeus niin, että vyö kulkee
olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon
aikana.
Avaa
Vyö avataan painamalla lukon
punaista nappia.
Takaistuinten turvavyöt
Takaistuimen keskipaikan turvavyö
voidaan vetää ulos kelalta vain selkä‐ nojan ollessa lukittuna pystyasen‐toon.
Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.

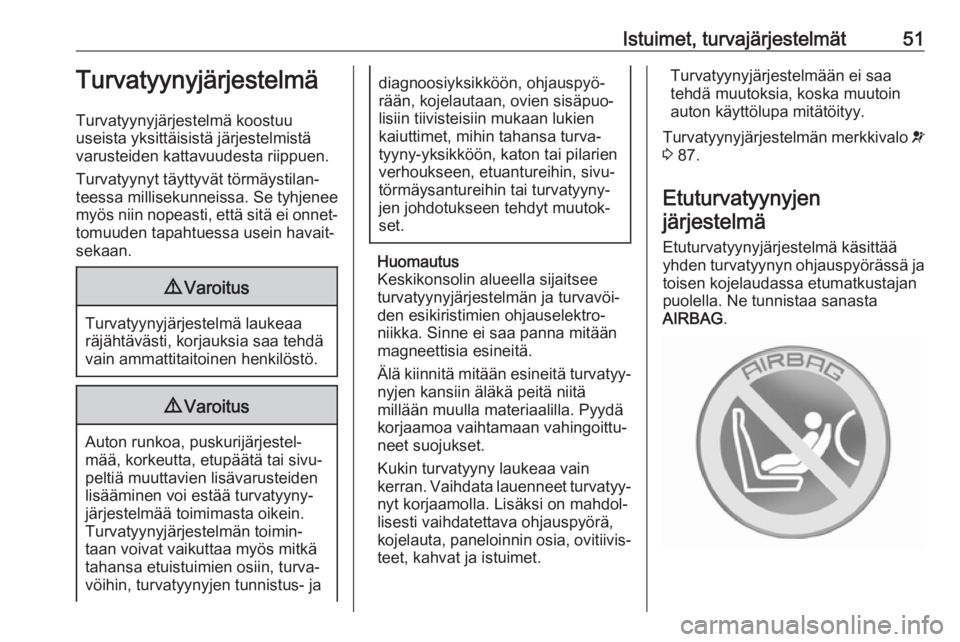

Istuimet, turvajärjestelmät51Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä
varusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐ tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Turvatyynyjärjestelmä laukeaa
räjähtävästi, korjauksia saa tehdä
vain ammattitaitoinen henkilöstö.
9 Varoitus
Auton runkoa, puskurijärjestel‐
mää, korkeutta, etupäätä tai sivu‐
peltiä muuttavien lisävarusteiden
lisääminen voi estää turvatyyny‐
järjestelmää toimimasta oikein.
Turvatyynyjärjestelmän toimin‐
taan voivat vaikuttaa myös mitkä
tahansa etuistuimien osiin, turva‐
vöihin, turvatyynyjen tunnistus- ja
diagnoosiyksikköön, ohjauspyö‐
rään, kojelautaan, ovien sisäpuo‐
lisiin tiivisteisiin mukaan lukien
kaiuttimet, mihin tahansa turva‐
tyyny-yksikköön, katon tai pilarien
verhoukseen, etuantureihin, sivu‐
törmäysantureihin tai turvatyyny‐
jen johdotukseen tehdyt muutok‐
set.
Huomautus
Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöi‐
den esikiristimien ohjauselektro‐
niikka. Sinne ei saa panna mitään
magneettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä
millään muulla materiaalilla. Pyydä korjaamoa vaihtamaan vahingoittu‐
neet suojukset.
Kukin turvatyyny laukeaa vain
kerran. Vaihdata lauenneet turvatyy‐
nyt korjaamolla. Lisäksi on mahdol‐
lisesti vaihdatettava ohjauspyörä,
kojelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Turvatyynyjärjestelmän merkkivalo v
3 87.
Etuturvatyynyjen järjestelmä
Etuturvatyynyjärjestelmä käsittää
yhden turvatyynyn ohjauspyörässä ja
toisen kojelaudassa etumatkustajan
puolella. Ne tunnistaa sanasta
AIRBAG .

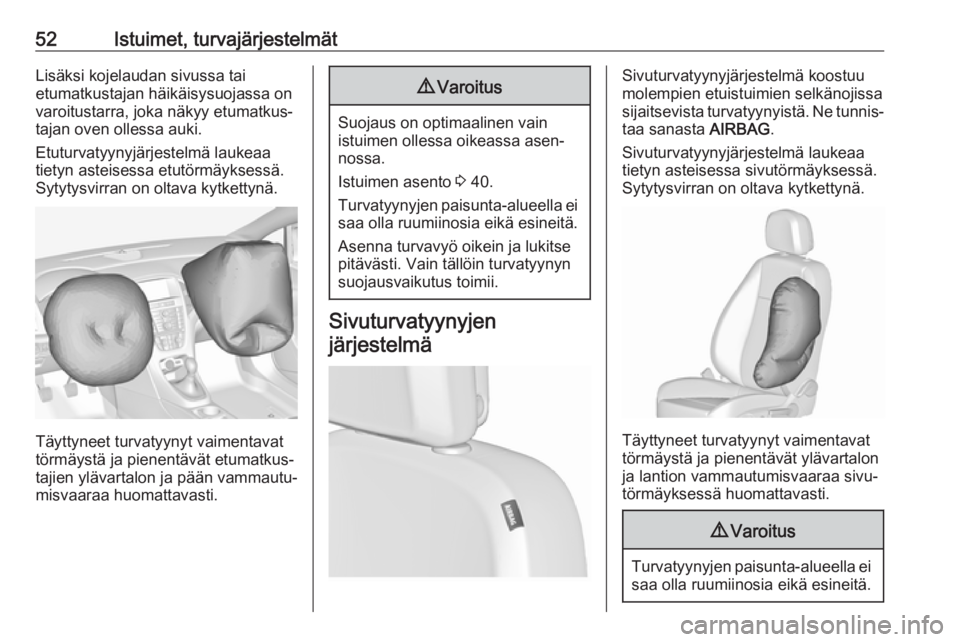

52Istuimet, turvajärjestelmätLisäksi kojelaudan sivussa tai
etumatkustajan häikäisysuojassa on
varoitustarra, joka näkyy etumatkus‐
tajan oven ollessa auki.
Etuturvatyynyjärjestelmä laukeaa
tietyn asteisessa etutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain
istuimen ollessa oikeassa asen‐ nossa.
Istuimen asento 3 40.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.
Asenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.
Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Ne tunnis‐
taa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.

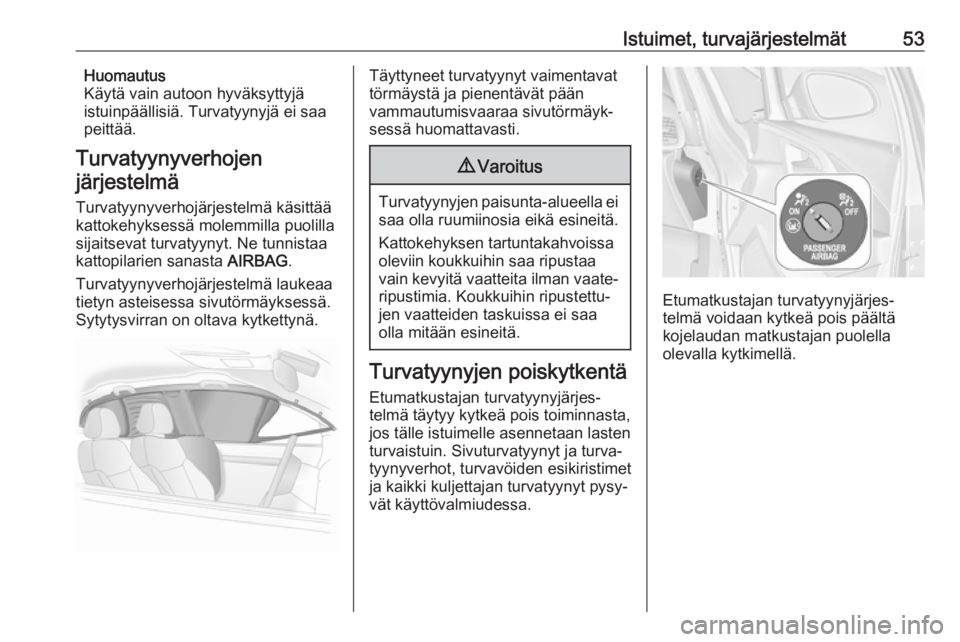

Istuimet, turvajärjestelmät53Huomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa peittää.
Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa
kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään
vammautumisvaaraa sivutörmäyk‐
sessä huomattavasti.9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä täytyy kytkeä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Sivuturvatyynyt ja turva‐
tyynyverhot, turvavöiden esikiristimet
ja kaikki kuljettajan turvatyynyt pysy‐ vät käyttövalmiudessa.
Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä
kojelaudan matkustajan puolella olevalla kytkimellä.

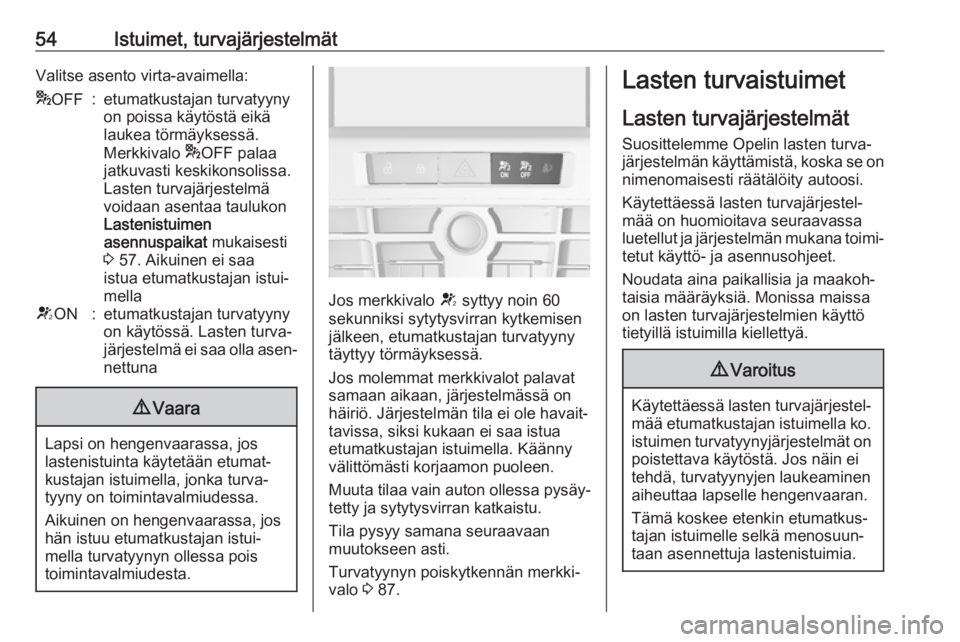

54Istuimet, turvajärjestelmätValitse asento virta-avaimella:*OFF:etumatkustajan turvatyyny
on poissa käytöstä eikä
laukea törmäyksessä.
Merkkivalo *OFF palaa
jatkuvasti keskikonsolissa.
Lasten turvajärjestelmä
voidaan asentaa taulukon
Lastenistuimen
asennuspaikat mukaisesti
3 57. Aikuinen ei saa
istua etumatkustajan istui‐
mellaV ON:etumatkustajan turvatyyny
on käytössä. Lasten turva‐
järjestelmä ei saa olla asen‐ nettuna9 Vaara
Lapsi on hengenvaarassa, jos
lastenistuinta käytetään etumat‐
kustajan istuimella, jonka turva‐
tyyny on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos
hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois
toimintavalmiudesta.
Jos merkkivalo V syttyy noin 60
sekunniksi sytytysvirran kytkemisen
jälkeen, etumatkustajan turvatyyny
täyttyy törmäyksessä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 87.
Lasten turvaistuimet
Lasten turvajärjestelmät
Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on
nimenomaisesti räätälöity autoosi.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Käytettäessä lasten turvajärjestel‐
mää etumatkustajan istuimella ko.
istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei
tehdä, turvatyynyjen laukeaminen
aiheuttaa lapselle hengenvaaran.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.

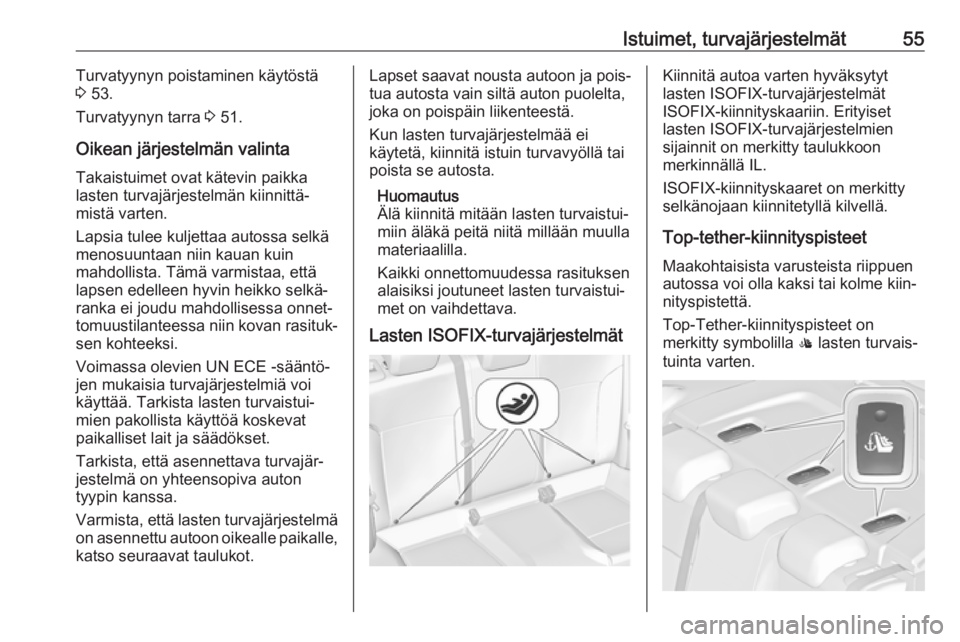

Istuimet, turvajärjestelmät55Turvatyynyn poistaminen käytöstä
3 53.
Turvatyynyn tarra 3 51.
Oikean järjestelmän valinta
Takaistuimet ovat kätevin paikka
lasten turvajärjestelmän kiinnittä‐
mistä varten.
Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐
tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐
jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton
tyypin kanssa.
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,katso seuraavat taulukot.Lapset saavat nousta autoon ja pois‐
tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.
Lasten ISOFIX-turvajärjestelmätKiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä.
Top-tether-kiinnityspisteet
Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityspistettä.
Top-Tether-kiinnityspisteet on
merkitty symbolilla : lasten turvais‐
tuinta varten.

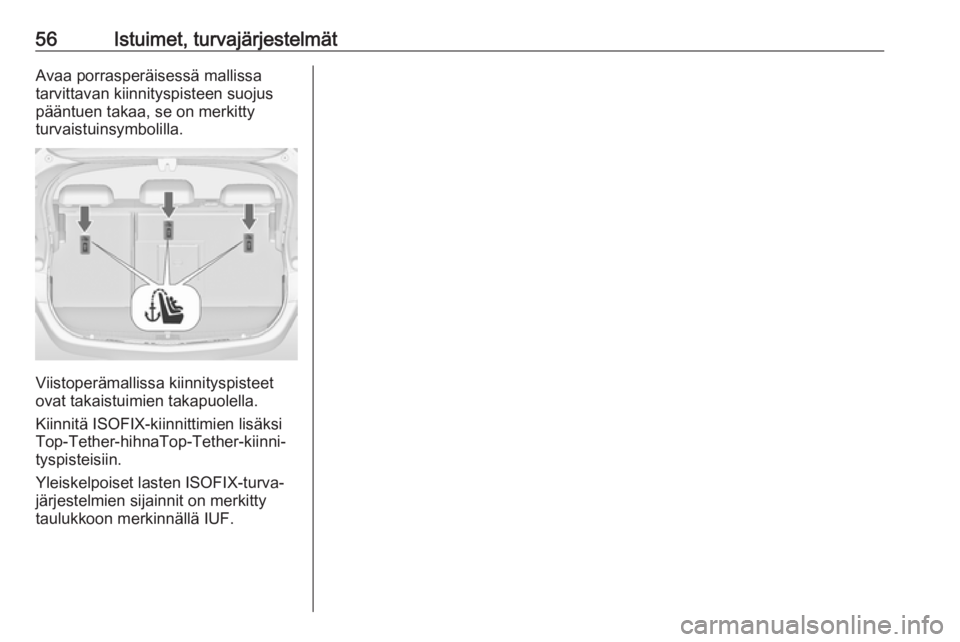

56Istuimet, turvajärjestelmätAvaa porrasperäisessä mallissa
tarvittavan kiinnityspisteen suojus
pääntuen takaa, se on merkitty
turvaistuinsymbolilla.
Viistoperämallissa kiinnityspisteet
ovat takaistuimien takapuolella.
Kiinnitä ISOFIX-kiinnittimien lisäksi
Top-Tether-hihnaTop-Tether-kiinni‐
tyspisteisiin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.

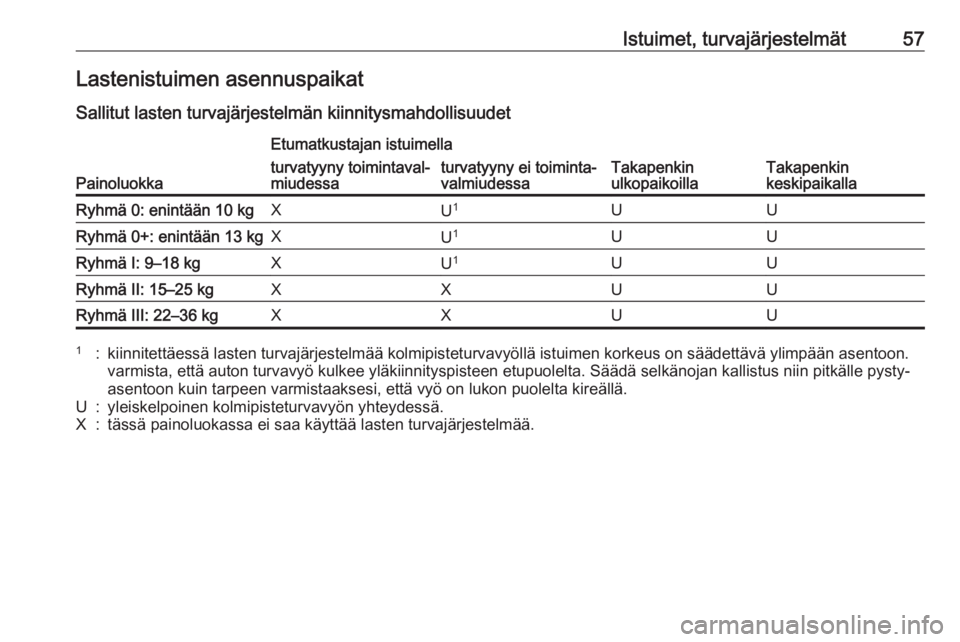

Istuimet, turvajärjestelmät57Lastenistuimen asennuspaikatSallitut lasten turvajärjestelmän kiinnitysmahdollisuudet
Painoluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1UURyhmä 0+: enintään 13 kgXU 1UURyhmä I: 9–18 kgXU1UURyhmä II: 15–25 kgXXUURyhmä III: 22–36 kgXXUU1:kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon.
varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pysty‐
asentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä.U:yleiskelpoinen kolmipisteturvavyön yhteydessä.X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

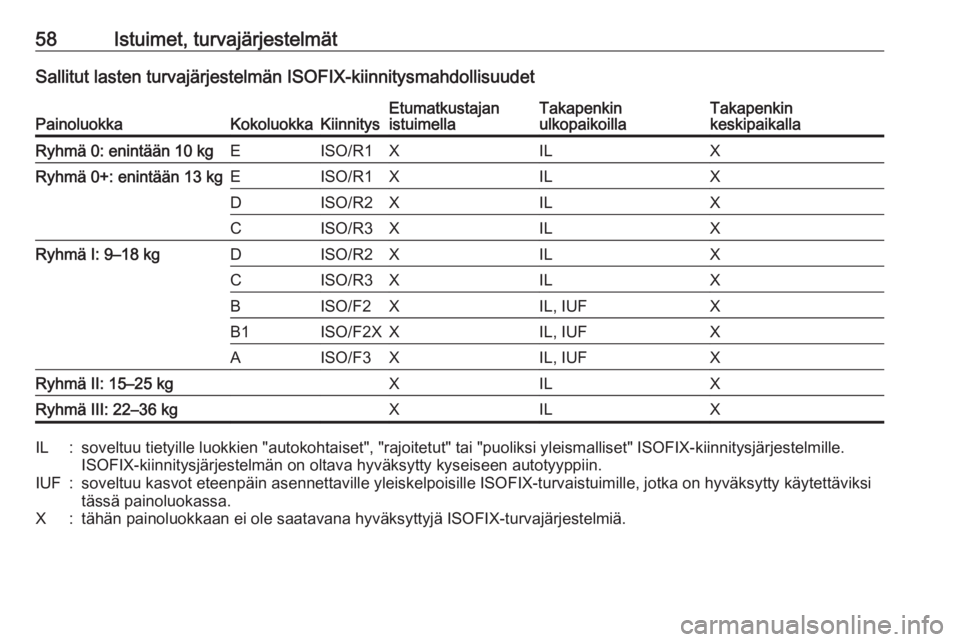

58Istuimet, turvajärjestelmätSallitut lasten turvajärjestelmän ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaTakapenkin
ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kgEISO/R1XILXRyhmä 0+: enintään 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXRyhmä I: 9–18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRyhmä II: 15–25 kgXILXRyhmä III: 22–36 kgXILXIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassa.X:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.
