OPEL ASTRA J 2018 Sürücü El Kitabı (in Turkish)

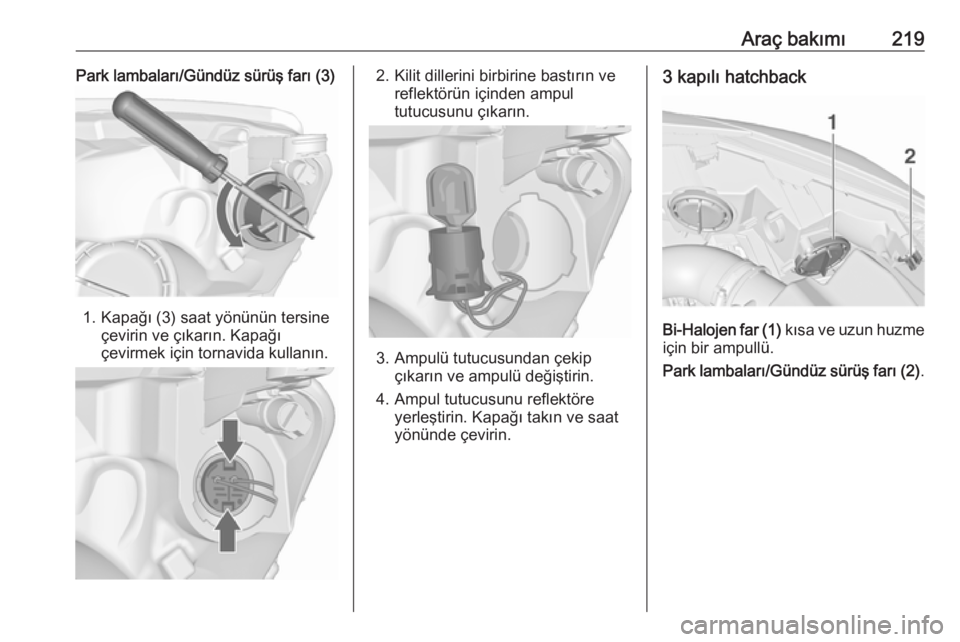

Araç bakımı219Park lambaları/Gündüz sürüş farı (3)
1. Kapağı (3) saat yönünün tersineçevirin ve çıkarın. Kapağı
çevirmek için tornavida kullanın.
2. Kilit dillerini birbirine bastırın ve reflektörün içinden ampul
tutucusunu çıkarın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin. Kapağı takın ve saat
yönünde çevirin.
3 kapılı hatchback
Bi-Halojen far (1) kısa ve uzun huzme
için bir ampullü.
Park lambaları/Gündüz sürüş farı (2) .

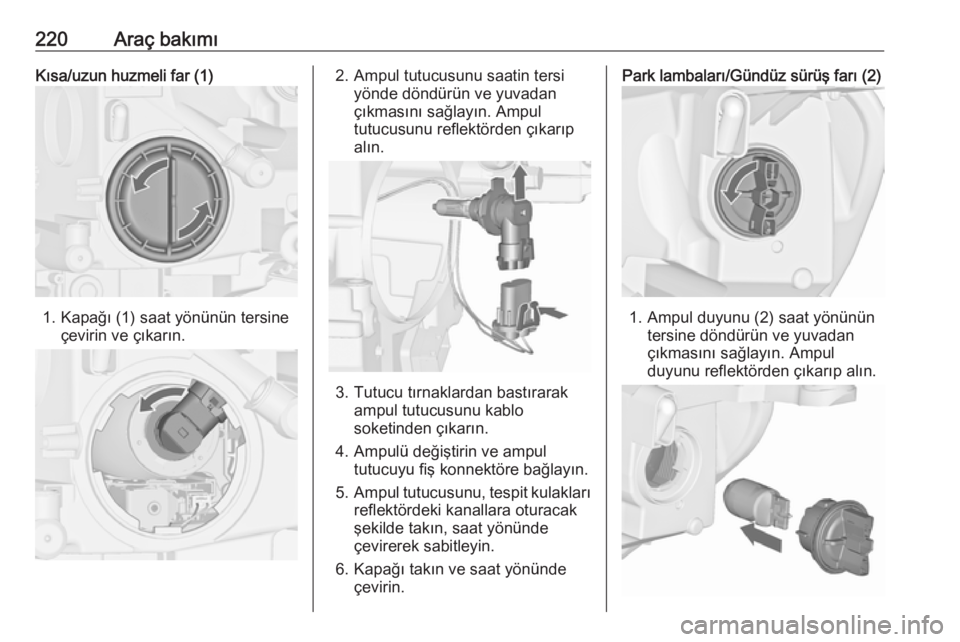

220Araç bakımıKısa/uzun huzmeli far (1)
1. Kapağı (1) saat yönünün tersineçevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı (2)
1. Ampul duyunu (2) saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.

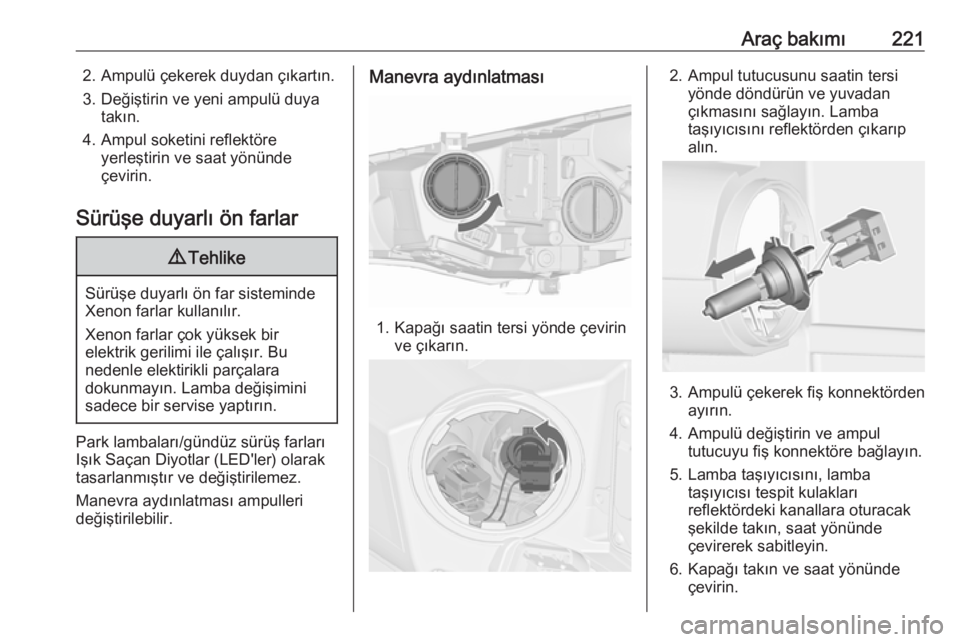

Araç bakımı2212. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sürüşe duyarlı ön farlar9 Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra aydınlatması ampulleri
değiştirilebilir.
Manevra aydınlatması
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

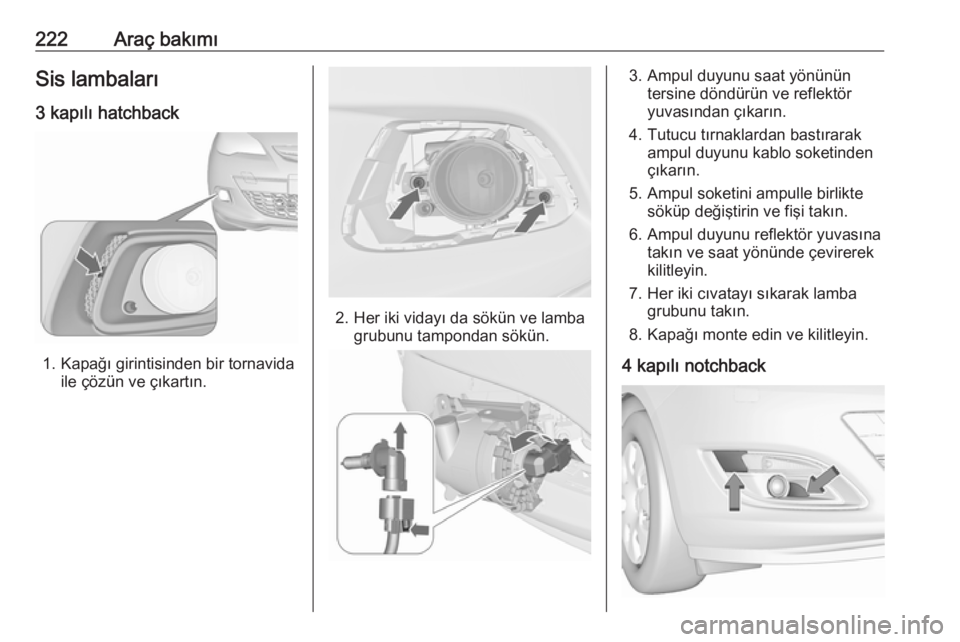

222Araç bakımıSis lambaları
3 kapılı hatchback
1. Kapağı girintisinden bir tornavida ile çözün ve çıkartın.
2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.
3. Ampul duyunu saat yönününtersine döndürün ve reflektör
yuvasından çıkarın.
4. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.
7. Her iki cıvatayı sıkarak lamba grubunu takın.
8. Kapağı monte edin ve kilitleyin.
4 kapılı notchback

Araç bakımı2231. İşaretli alandaki her iki kapağı dabir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve sinyallambası grubunu tampondan
sökün.
3. Her üç vidayı da sökün ve sis lambası grubunu tampondan
sökün.
4. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
5. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
6. Ampul soketini değiştirin ve reflektör yuvasının içine
yerleştirin, ampul soketini saat
yönünde çevirin ve fiş
konektörünü takın.
7. Sis lambası grubunu tamponun içine bağlayın ve üç vidayla
sabitleyin.
8. Sinyal lambası grubunu tamponun içine bağlayın ve iki
vidayla sabitleyin.
9. Her iki kapağı da takın.
Ön dönüş sinyali lambaları 3 kapılı hatchback
1. Kapağı (1) saatin tersi yönde çevirin ve çıkarın.

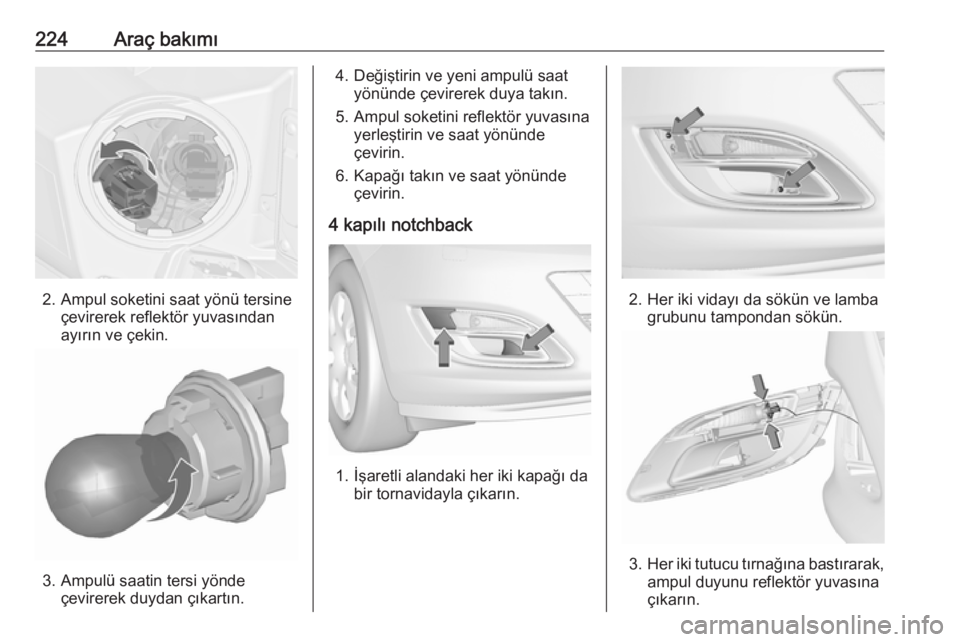

224Araç bakımı
2. Ampul soketini saat yönü tersineçevirerek reflektör yuvasından
ayırın ve çekin.
3. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saatyönünde çevirerek duya takın.
5. Ampul soketini reflektör yuvasına yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
4 kapılı notchback
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.
3.Her iki tutucu tırnağına bastırarak,
ampul duyunu reflektör yuvasına
çıkarın.

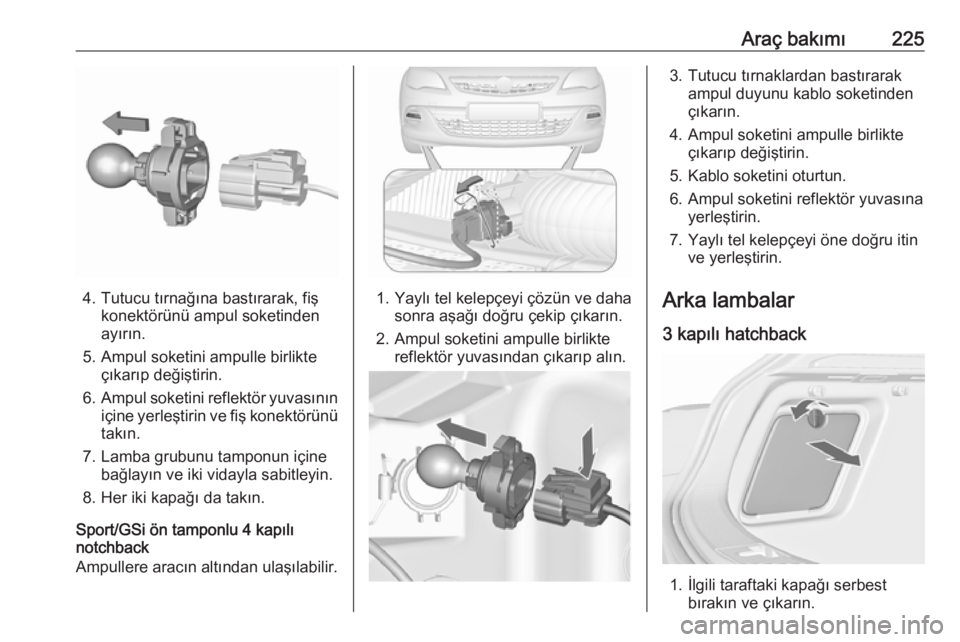

Araç bakımı225
4. Tutucu tırnağına bastırarak, fişkonektörünü ampul soketinden
ayırın.
5. Ampul soketini ampulle birlikte çıkarıp değiştirin.
6. Ampul soketini reflektör yuvasının
içine yerleştirin ve fiş konektörünü takın.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Her iki kapağı da takın.
Sport/GSi ön tamponlu 4 kapılı
notchback
Ampullere aracın altından ulaşılabilir.1. Yaylı tel kelepçeyi çözün ve daha sonra aşağı doğru çekip çıkarın.
2. Ampul soketini ampulle birlikte reflektör yuvasından çıkarıp alın.
3. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
4. Ampul soketini ampulle birlikte çıkarıp değiştirin.
5. Kablo soketini oturtun.
6. Ampul soketini reflektör yuvasına yerleştirin.
7. Yaylı tel kelepçeyi öne doğru itin ve yerleştirin.
Arka lambalar 3 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.

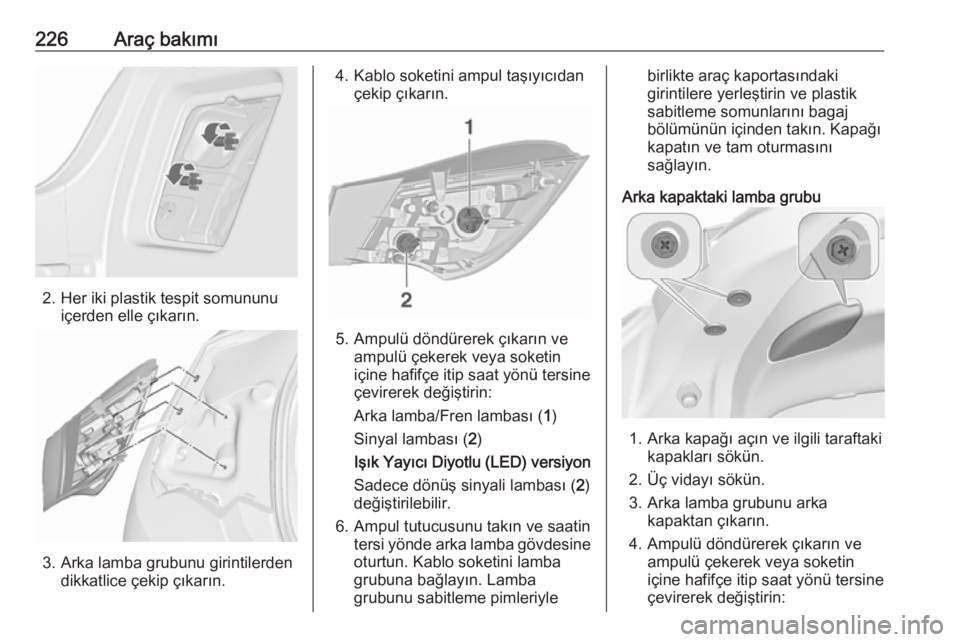

226Araç bakımı
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
Işık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve plastik
sabitleme somunlarını bagaj
bölümünün içinden takın. Kapağı
kapatın ve tam oturmasını
sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapakları sökün.
2. Üç vidayı sökün.
3. Arka lamba grubunu arka kapaktan çıkarın.
4. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine çevirerek değiştirin:

Araç bakımı227
Arka lamba (1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
Işık Yayıcı Diyotlu (LED) versiyon
Aracın ilgili tarafına bağlı olarak,
sadece arka sis lambası ve
sırasıyla geri vites lambası ( 2)
değiştirilebilir.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Arka lamba gövdesini
bagaj kapağına takın ve vidaları
sıkın. Tüm kapakları takın.
4 kapılı notchback
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.

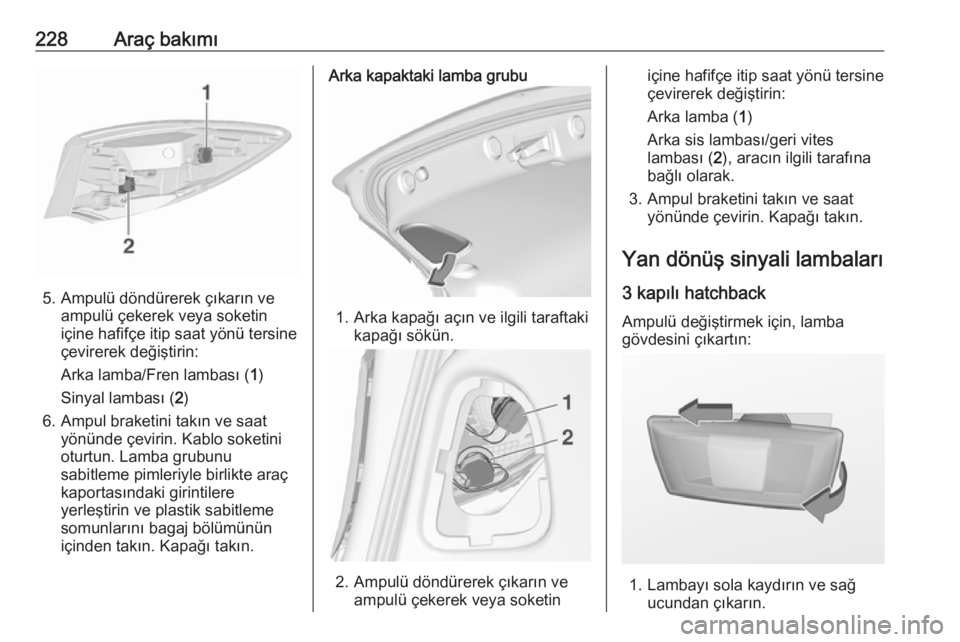

228Araç bakımı
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampul braketini takın ve saat yönünde çevirin. Kablo soketini
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapağı sökün.
2. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), aracın ilgili tarafına
bağlı olarak.
3. Ampul braketini takın ve saat yönünde çevirin. Kapağı takın.
Yan dönüş sinyali lambaları
3 kapılı hatchback Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
