Уход за автомобилем259

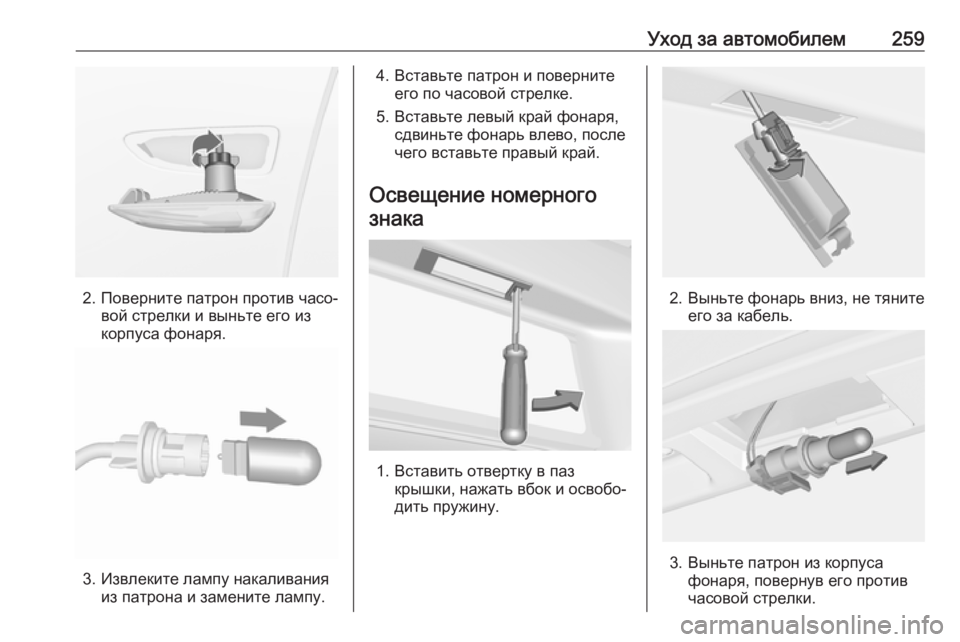

2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край фонаря, сдвиньте фонарь влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпусафонаря, повернув его против
часовой стрелки.

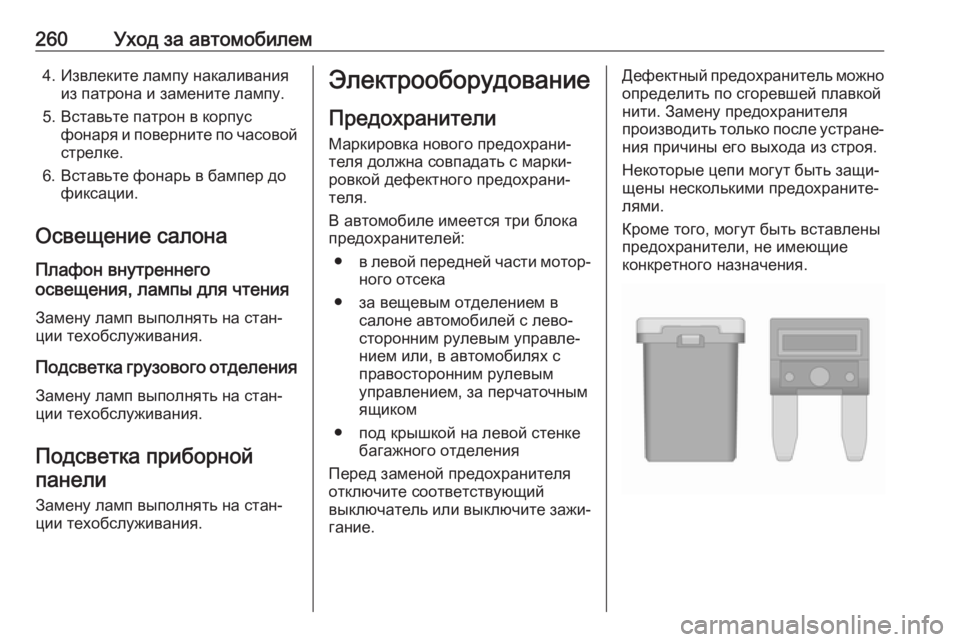

260Уход за автомобилем4. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фонаря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в салоне автомобилей с лево‐
сторонним рулевым управле‐
нием или, в автомобилях с
правосторонним рулевым
управлением, за перчаточным
ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.

Уход за автомобилем261

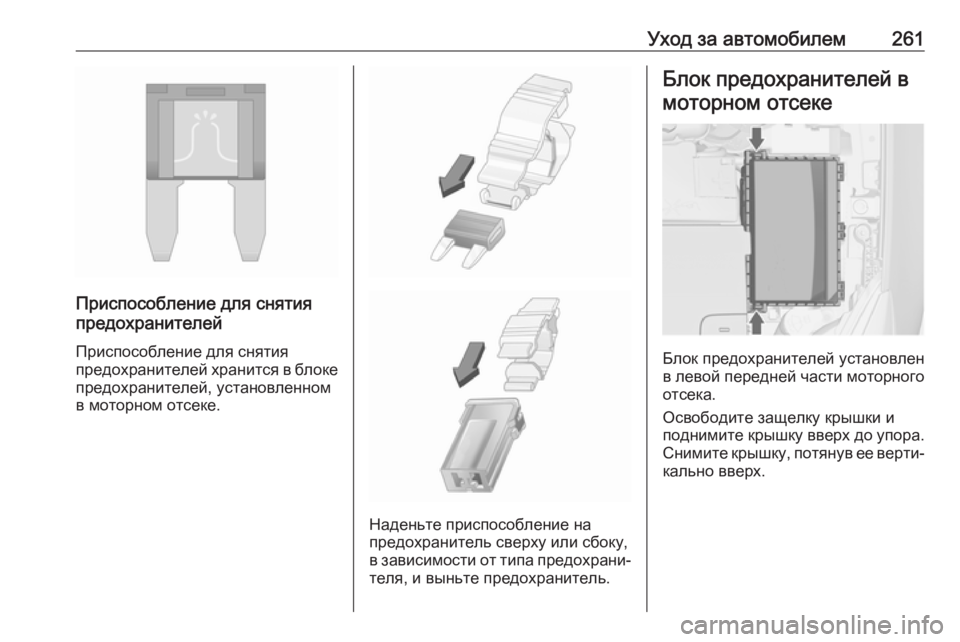

Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

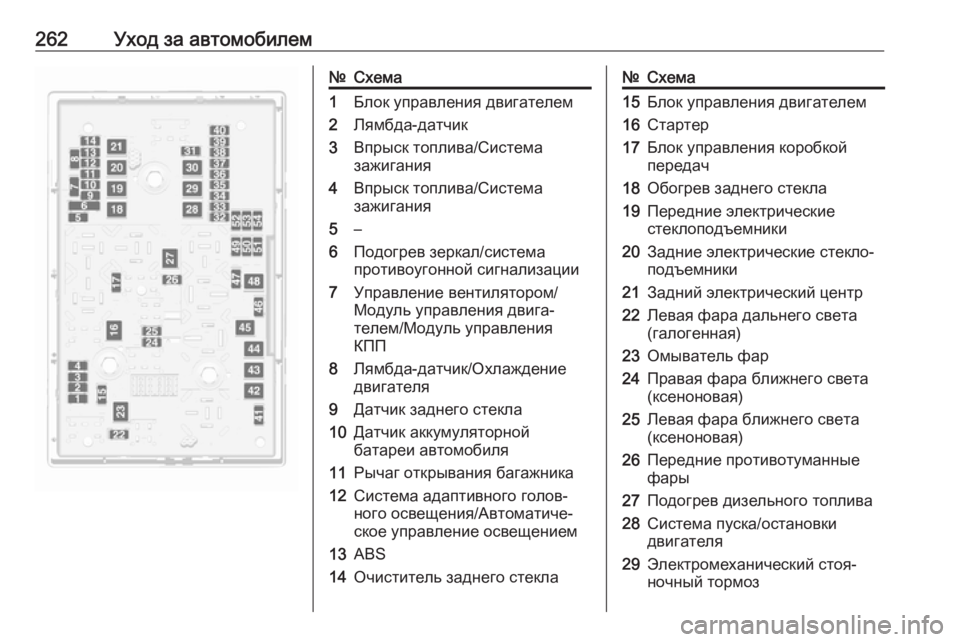

262Уход за автомобилем№Схема1Блок управления двигателем2Лямбда-датчик3Впрыск топлива/Система
зажигания4Впрыск топлива/Система
зажигания5–6Подогрев зеркал/система
противоугонной сигнализации7Управление вентилятором/
Модуль управления двига‐
телем/Модуль управления
КПП8Лямбда-датчик/Охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением13ABS14Очиститель заднего стекла№Схема15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система пуска/остановки
двигателя29Электромеханический стоя‐
ночный тормоз

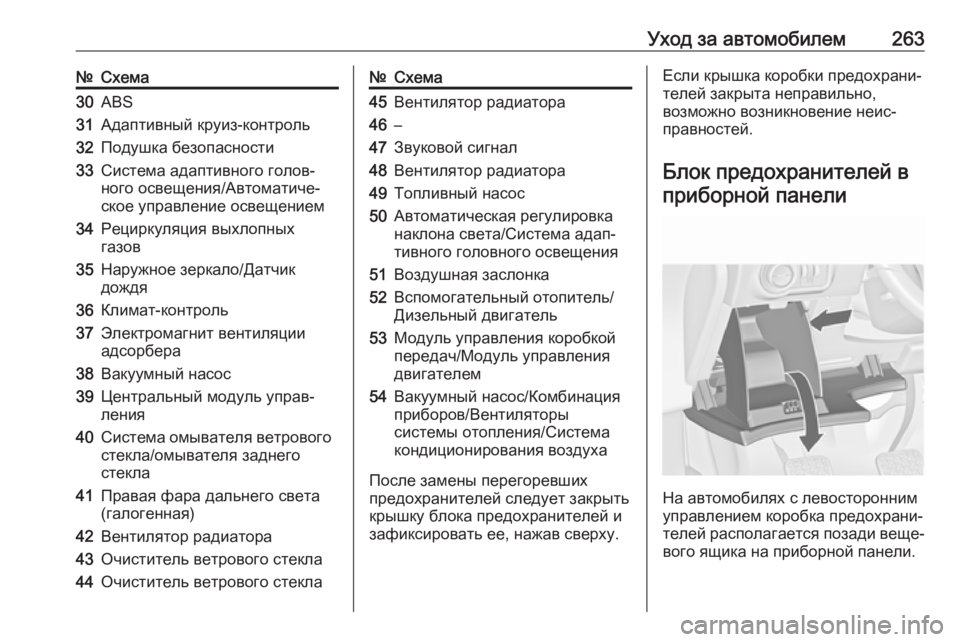

Уход за автомобилем263№Схема30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало/Датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового
стекла/омывателя заднего
стекла41Правая фара дальнего света
(галогенная)42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла№Схема45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света/Система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель/
Дизельный двигатель53Модуль управления коробкой
передач/Модуль управления
двигателем54Вакуумный насос/Комбинация
приборов/Вентиляторы
системы отопления/Система
кондиционирования воздуха
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.

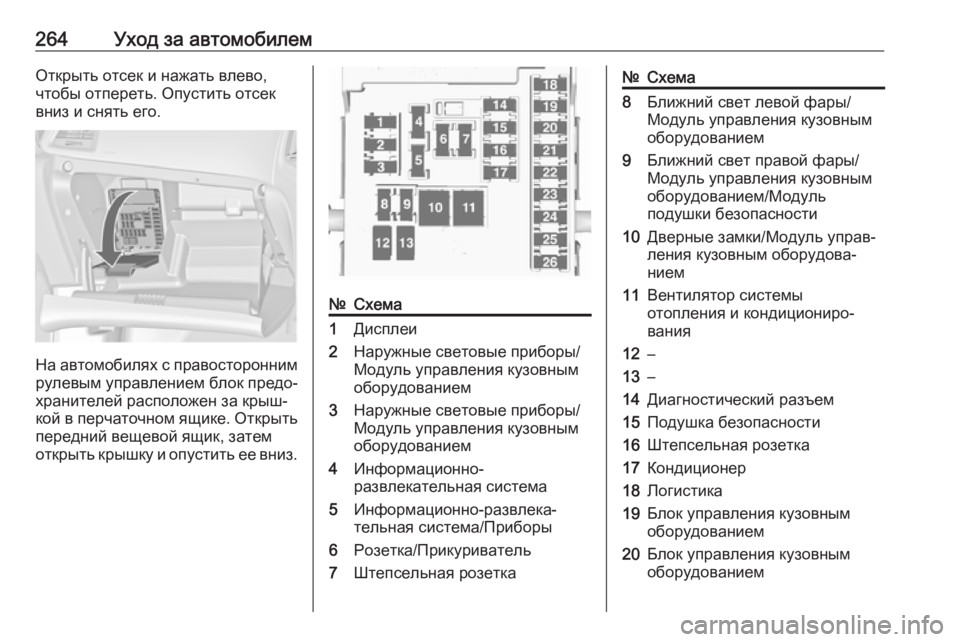

264Уход за автомобилемОткрыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем
открыть крышку и опустить ее вниз.
№Схема1Дисплеи2Наружные световые приборы/
Модуль управления кузовным
оборудованием3Наружные световые приборы/
Модуль управления кузовным
оборудованием4Информационно-
развлекательная система5Информационно-развлека‐
тельная система/Приборы6Розетка/Прикуриватель7Штепсельная розетка№Схема8Ближний свет левой фары/
Модуль управления кузовным
оборудованием9Ближний свет правой фары/
Модуль управления кузовным
оборудованием/Модуль
подушки безопасности10Дверные замки/Модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Штепсельная розетка17Кондиционер18Логистика19Блок управления кузовным
оборудованием20Блок управления кузовным
оборудованием

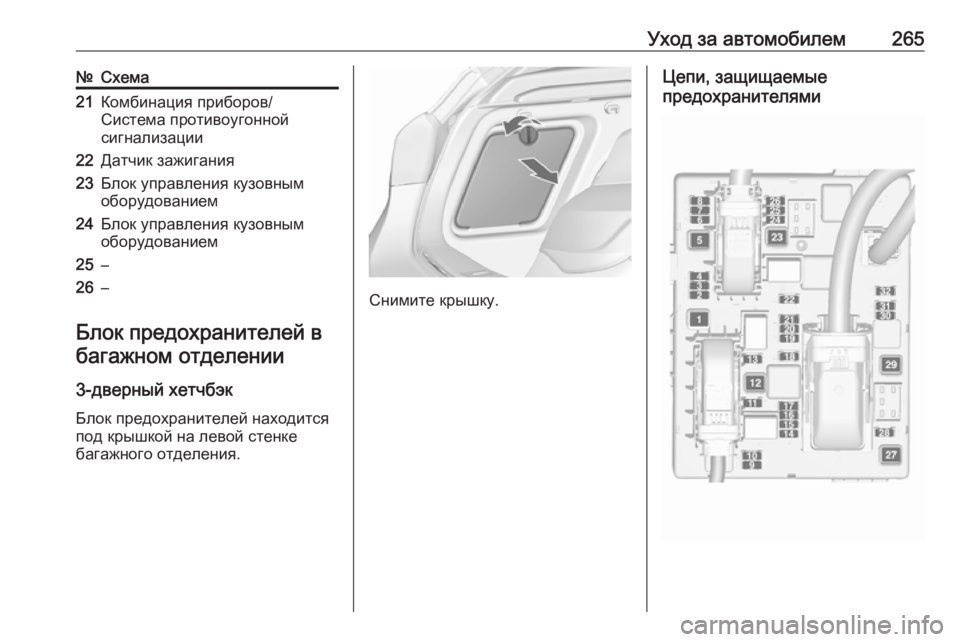

Уход за автомобилем265№Схема21Комбинация приборов/
Система противоугонной
сигнализации22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26–
Блок предохранителей в
багажном отделении
3-дверный хетчбэк
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.
Снимите крышку.
Цепи, защищаемые
предохранителями

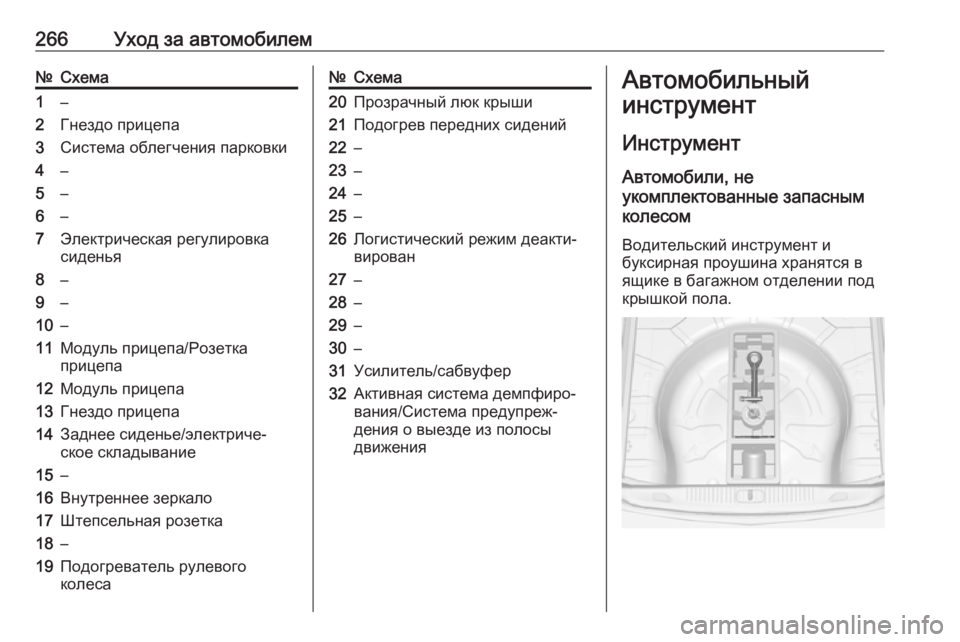

266Уход за автомобилем№Схема1–2Гнездо прицепа3Система облегчения парковки4–5–6–7Электрическая регулировка
сиденья8–9–10–11Модуль прицепа/Розетка
прицепа12Модуль прицепа13Гнездо прицепа14Заднее сиденье/электриче‐
ское складывание15–16Внутреннее зеркало17Штепсельная розетка18–19Подогреватель рулевого
колеса№Схема20Прозрачный люк крыши21Подогрев передних сидений22–23–24–25–26Логистический режим деакти‐
вирован27–28–29–30–31Усилитель/сабвуфер32Активная система демпфиро‐
вания/Система предупреж‐
дения о выезде из полосы
движенияАвтомобильный
инструмент
Инструмент Автомобили, не
укомплектованные запасным
колесом
Водительский инструмент и
буксирная проушина хранятся в
ящике в багажном отделении под
крышкой пола.

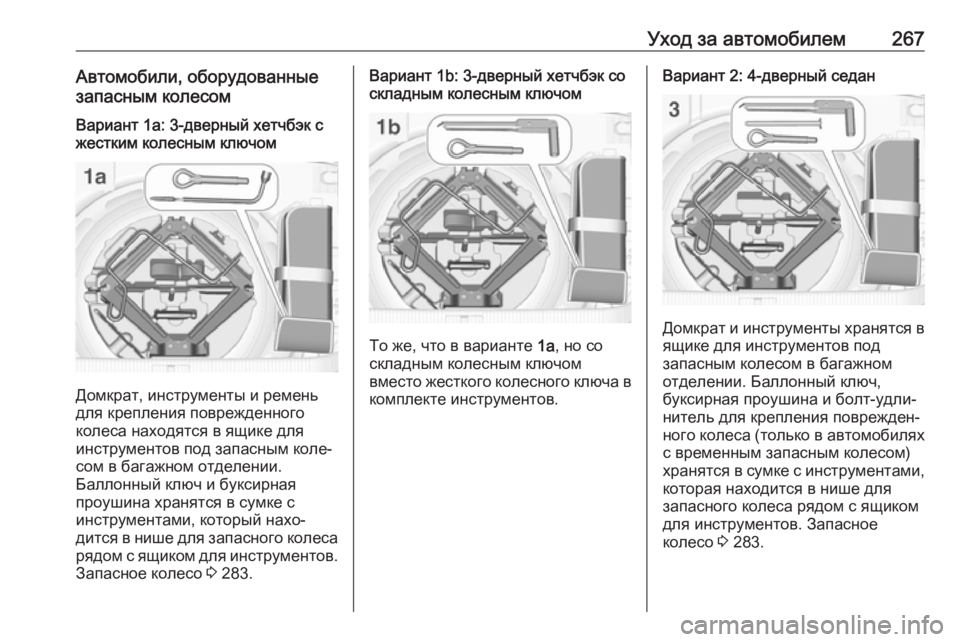

Уход за автомобилем267Автомобили, оборудованныезапасным колесомВариант 1a: 3-дверный хетчбэк с жестким колесным ключом
Домкрат, инструменты и ремень
для крепления поврежденного
колеса находятся в ящике для
инструментов под запасным коле‐
сом в багажном отделении.
Баллонный ключ и буксирная
проушина хранятся в сумке с
инструментами, который нахо‐ дится в нише для запасного колеса
рядом с ящиком для инструментов. Запасное колесо 3 283.
Вариант 1b: 3-дверный хетчбэк со
складным колесным ключом
То же, что в варианте 1a, но со
складным колесным ключом
вместо жесткого колесного ключа в комплекте инструментов.
Вариант 2: 4-дверный седан
Домкрат и инструменты хранятся в
ящике для инструментов под
запасным колесом в багажном
отделении. Баллонный ключ,
буксирная проушина и болт-удли‐
нитель для крепления поврежден‐
ного колеса (только в автомобилях с временным запасным колесом)
хранятся в сумке с инструментами, которая находится в нише для
запасного колеса рядом с ящиком
для инструментов. Запасное
колесо 3 283.

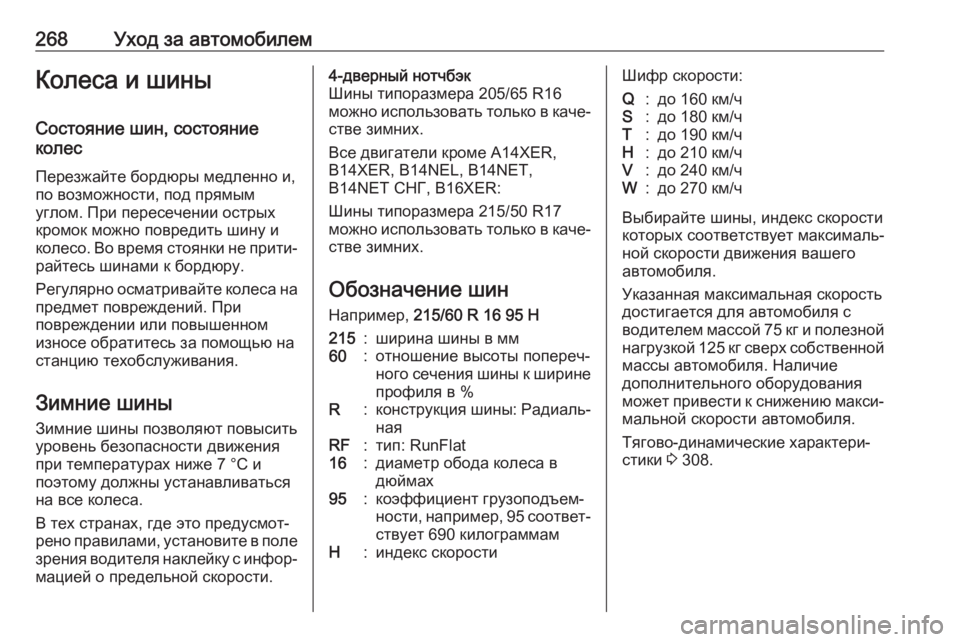

268Уход за автомобилемКолеса и шиныСостояние шин, состояние
колес
Перезжайте бордюры медленно и, по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повыситьуровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.4-дверный нотчбэк
Шины типоразмера 205/65 R16
можно использовать только в каче‐ стве зимних.
Все двигатели кроме A14XER,
B14XER, B14NEL, B14NET,
B14NET СНГ, B16XER:
Шины типоразмера 215/50 R17
можно использовать только в каче‐ стве зимних.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине профиля в %R:конструкция шины: Радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скоростиШифр скорости:Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 308.
