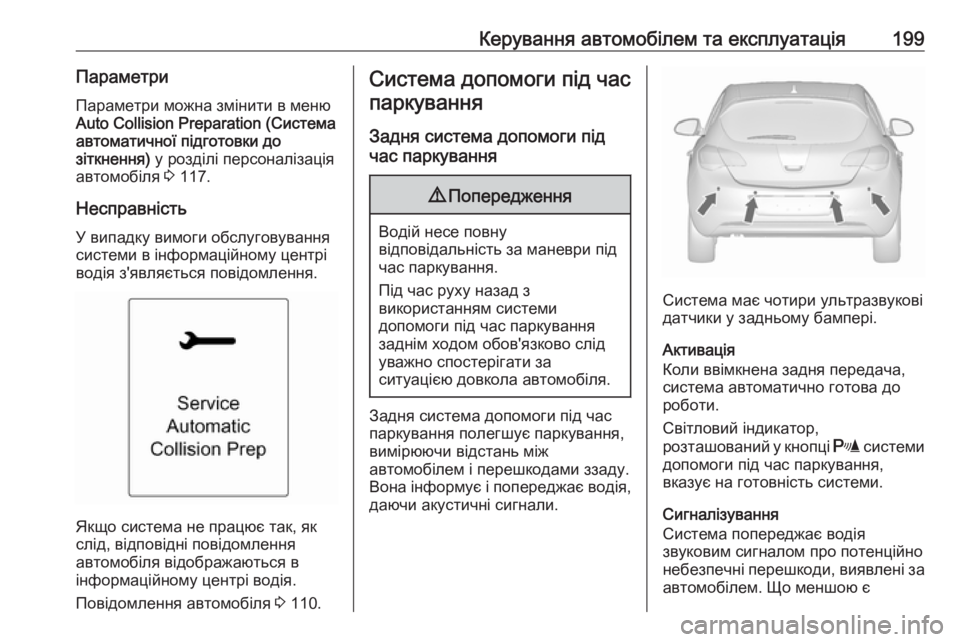

Керування автомобілем та експлуатація199ПараметриПараметри можна змінити в меню
Auto Collision Preparation (Система
автоматичної підготовки до
зіткнення) у розділі персоналізація
автомобіля 3 117.
Несправність
У випадку вимоги обслуговування
системи в інформаційному центрі
водія з'являється повідомлення.
Якщо система не працює так, як
слід, відповідні повідомлення
автомобіля відображаються в
інформаційному центрі водія.
Повідомлення автомобіля 3 110.
Система допомоги під час
паркування
Задня система допомоги під
час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху назад з
використанням системи
допомоги під час паркування
заднім ходом обов'язково слід
уважно спостерігати за
ситуацією довкола автомобіля.
Задня система допомоги під час
паркування полегшує паркування,
вимірюючи відстань між
автомобілем і перешкодами ззаду.
Вона інформує і попереджає водія,
даючи акустичні сигнали.
Система має чотири ультразвукові
датчики у задньому бампері.
Активація
Коли ввімкнена задня передача,
система автоматично готова до
роботи.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Сигналізування
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені за
автомобілем. Що меншою є

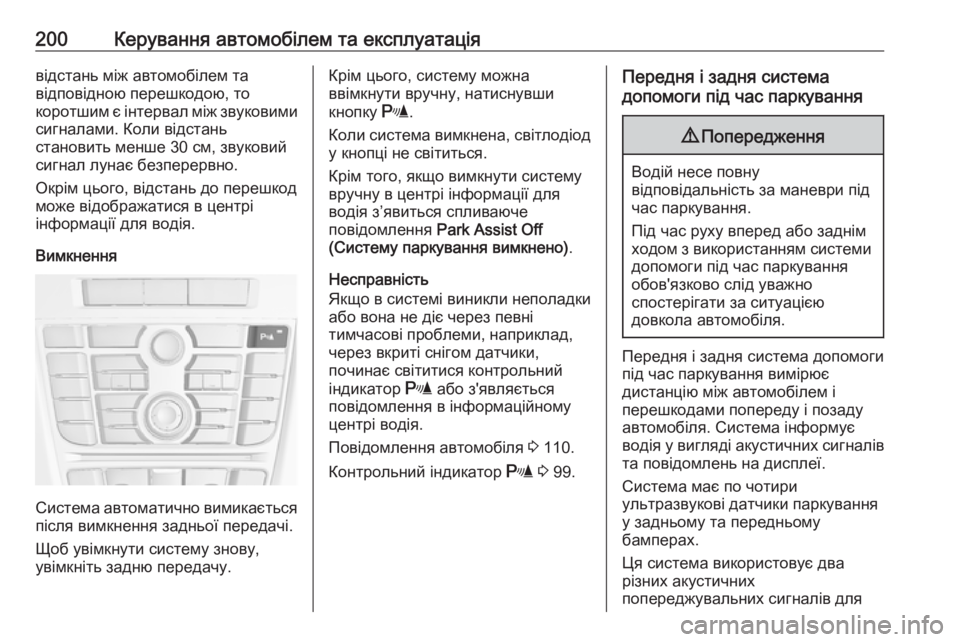

200Керування автомобілем та експлуатаціявідстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
може відображатися в центрі
інформації для водія.
Вимкнення
Система автоматично вимикається після вимкнення задньої передачі.
Щоб увімкнути систему знову,
увімкніть задню передачу.
Крім цього, систему можна
ввімкнути вручну, натиснувши
кнопку r.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему вручну в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Несправність
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики,
починає світитися контрольний
індикатор r або з'являється
повідомлення в інформаційному центрі водія.
Повідомлення автомобіля 3 110.
Контрольний індикатор r 3 99.Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Система інформує
водія у вигляді акустичних сигналів та повідомлень на дисплеї.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Ця система використовує два
різних акустичних
попереджувальних сигналів для

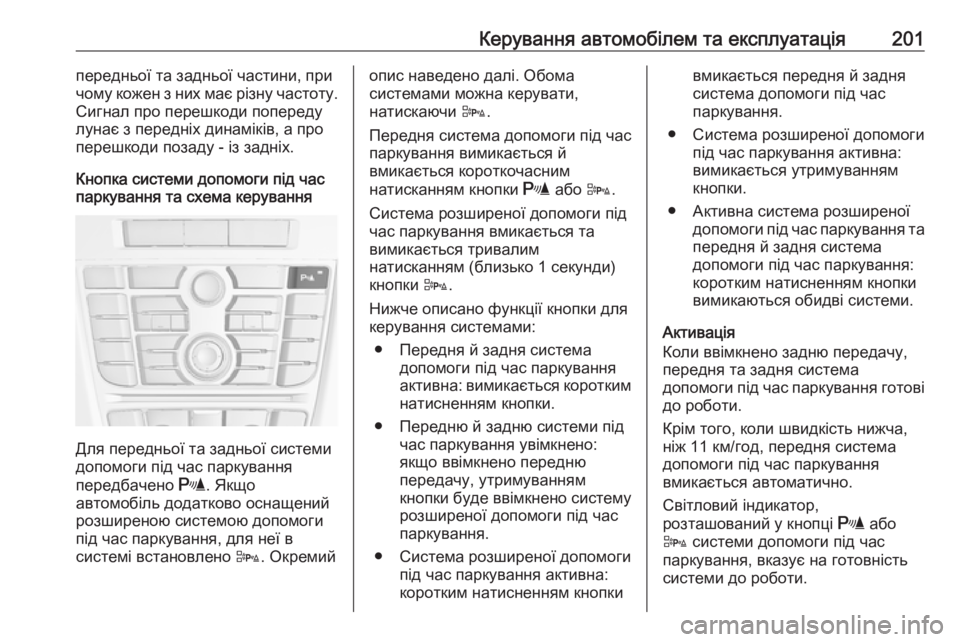

Керування автомобілем та експлуатація201передньої та задньої частини, при
чому кожен з них має різну частоту.
Сигнал про перешкоди попереду
лунає з передніх динаміків, а про
перешкоди позаду - із задніх.
Кнопка системи допомоги під час
паркування та схема керування
Для передньої та задньої системи
допомоги під час паркування
передбачено r. Якщо
автомобіль додатково оснащений розширеною системою допомоги
під час паркування, для неї в
системі встановлено D. Окремий
опис наведено далі. Обома
системами можна керувати,
натискаючи D.
Передня система допомоги під час
паркування вимикається й
вмикається короткочасним
натисканням кнопки r або D.
Система розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.
Нижче описано функції кнопки для
керування системами:
● Передня й задня система допомоги під час паркування
активна: вимикається коротким натисненням кнопки.
● Передню й задню системи під час паркування увімкнено:
якщо ввімкнено передню
передачу, утримуванням
кнопки буде ввімкнено систему
розширеної допомоги під час паркування.
● Система розширеної допомоги під час паркування активна:
коротким натисненням кнопкивмикається передня й задня
система допомоги під час
паркування.
● Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
● Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.
Крім того, коли швидкість нижча,
ніж 11 км/год, передня система
допомоги під час паркування
вмикається автоматично.
Світловий індикатор,
розташований у кнопці r або
D системи допомоги під час
паркування, вказує на готовність системи до роботи.

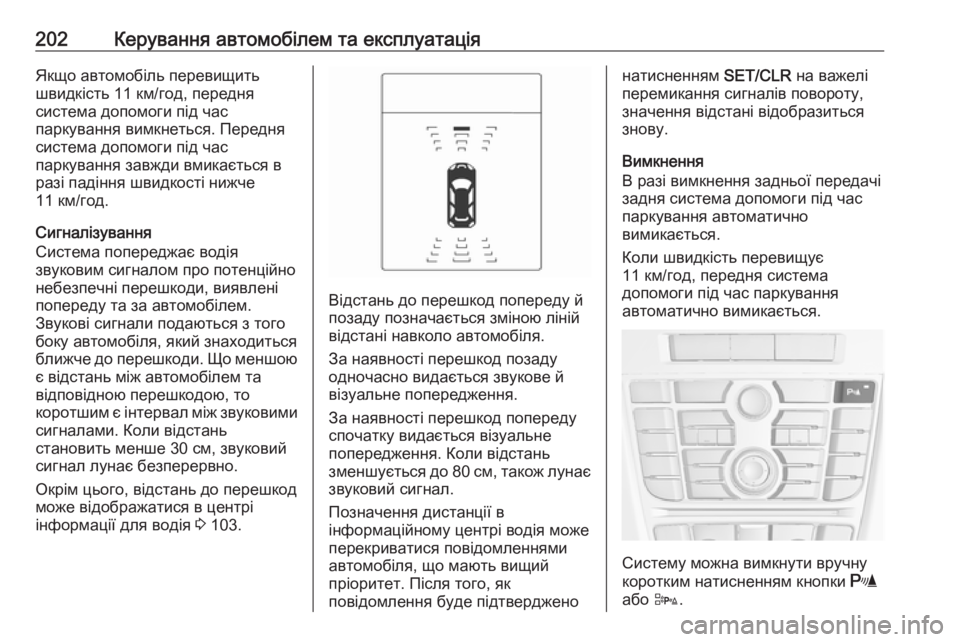

202Керування автомобілем та експлуатаціяЯкщо автомобіль перевищить
швидкість 11 км/год, передня
система допомоги під час
паркування вимкнеться. Передня
система допомоги під час
паркування завжди вмикається в
разі падіння швидкості нижче
11 км/год.
Сигналізування
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені
попереду та за автомобілем.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
може відображатися в центрі
інформації для водія 3 103.
Відстань до перешкод попереду й
позаду позначається зміною ліній
відстані навколо автомобіля.
За наявності перешкод позаду одночасно видається звукове й
візуальне попередження.
За наявності перешкод попереду
спочатку видається візуальне
попередження. Коли відстань
зменшується до 80 см, також лунає звуковий сигнал.
Позначення дистанції в
інформаційному центрі водія може
перекриватися повідомленнями
автомобіля, що мають вищий
пріоритет. Після того, як
повідомлення буде підтверджено
натисненням SET/CLR на важелі
перемикання сигналів повороту,
значення відстані відобразиться
знову.
Вимкнення
В разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.
Систему можна вимкнути вручну
коротким натисненням кнопки r
або D.

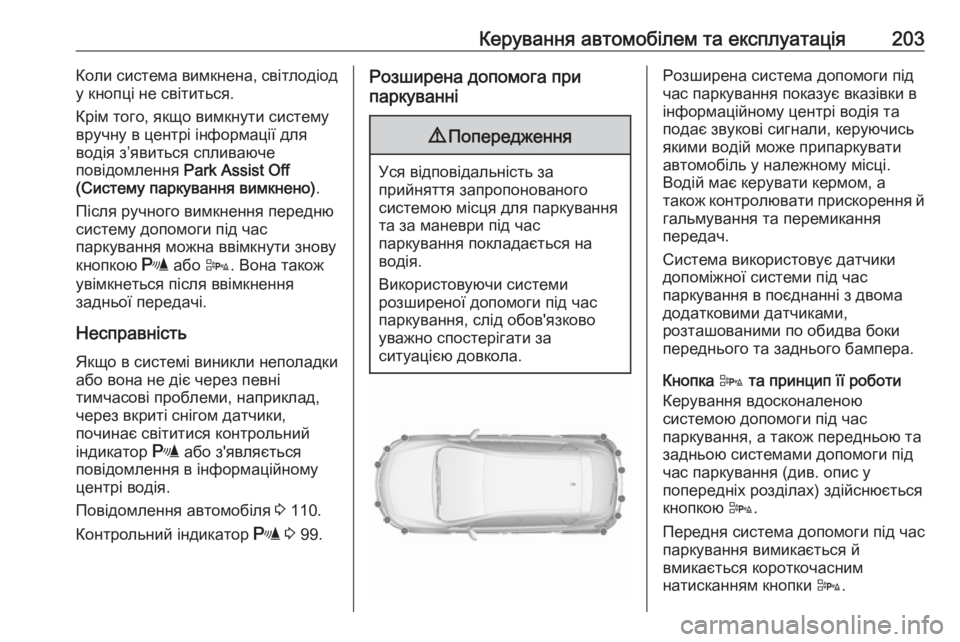

Керування автомобілем та експлуатація203Коли система вимкнена, світлодіод
у кнопці не світиться.
Крім того, якщо вимкнути систему вручну в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Після ручного вимкнення передню систему допомоги під час
паркування можна ввімкнути знову
кнопкою r або D. Вона також
увімкнеться після ввімкнення
задньої передачі.
Несправність
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики,
починає світитися контрольний
індикатор r або з'являється
повідомлення в інформаційному
центрі водія.
Повідомлення автомобіля 3 110.
Контрольний індикатор r 3 99.Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов'язково
уважно спостерігати за
ситуацією довкола.
Розширена система допомоги під
час паркування показує вказівки в
інформаційному центрі водія та
подає звукові сигнали, керуючись
якими водій може припаркувати
автомобіль у належному місці.
Водій має керувати кермом, а
також контролювати прискорення й
гальмування та перемикання
передач.
Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки переднього та заднього бампера.
Кнопка D та принцип її роботи
Керування вдосконаленою системою допомоги під час
паркування, а також передньою та
задньою системами допомоги під
час паркування (див. опис у
попередніх розділах) здійснюється
кнопкою D.
Передня система допомоги під час паркування вимикається й
вмикається короткочасним
натисканням кнопки D.

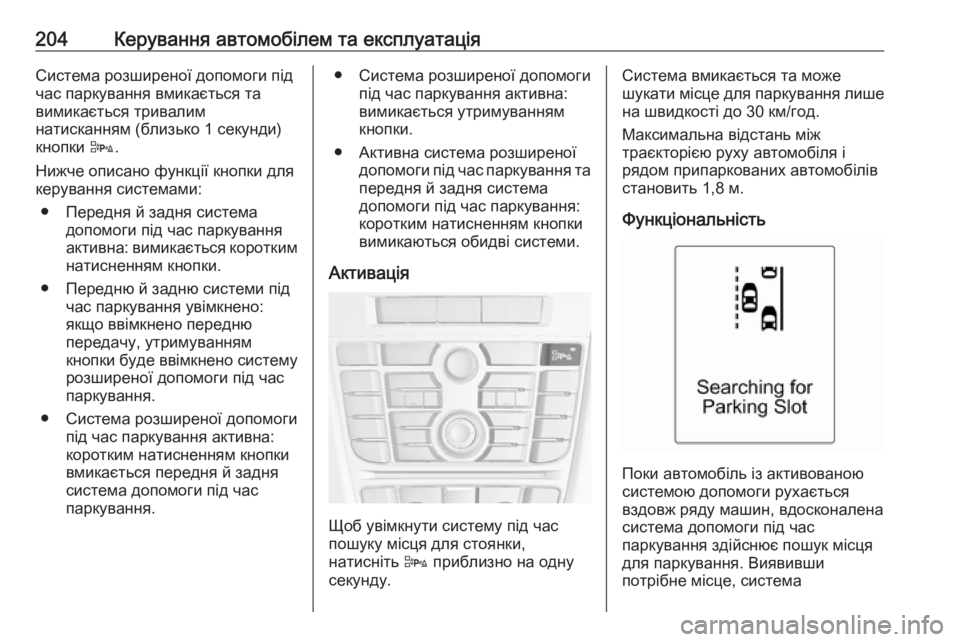

204Керування автомобілем та експлуатаціяСистема розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.
Нижче описано функції кнопки для
керування системами:
● Передня й задня система допомоги під час паркування
активна: вимикається коротким натисненням кнопки.
● Передню й задню системи під час паркування увімкнено:
якщо ввімкнено передню
передачу, утримуванням
кнопки буде ввімкнено систему
розширеної допомоги під час паркування.
● Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.● Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
● Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Щоб увімкнути систему під час
пошуку місця для стоянки,
натисніть D приблизно на одну
секунду.
Система вмикається та може
шукати місце для паркування лише
на швидкості до 30 км/год.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, вдосконалена
система допомоги під час
паркування здійснює пошук місця для паркування. Виявивши
потрібне місце, система

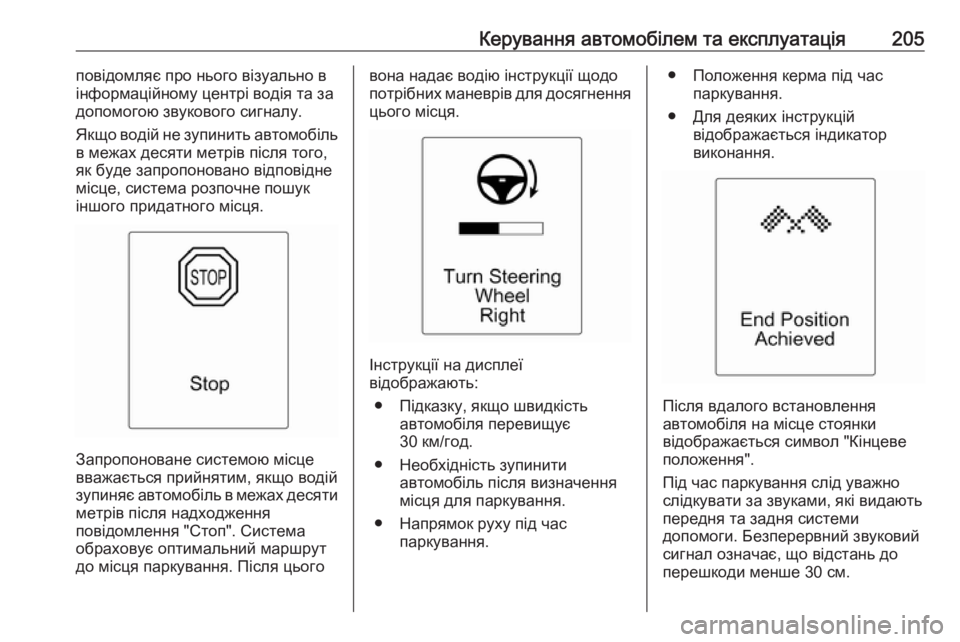

Керування автомобілем та експлуатація205повідомляє про нього візуально в
інформаційному центрі водія та за
допомогою звукового сигналу.
Якщо водій не зупинить автомобіль
в межах десяти метрів після того,
як буде запропоновано відповідне
місце, система розпочне пошук
іншого придатного місця.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє автомобіль в межах десяти метрів після надходження
повідомлення "Стоп". Система
обраховує оптимальний маршрут
до місця паркування. Після цього
вона надає водію інструкції щодо
потрібних маневрів для досягнення
цього місця.
Інструкції на дисплеї
відображають:
● Підказку, якщо швидкість автомобіля перевищує
30 км/год.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Положення керма під часпаркування.
● Для деяких інструкцій відображається індикатор
виконання.
Після вдалого встановлення
автомобіля на місце стоянки
відображається символ "Кінцеве
положення".
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.

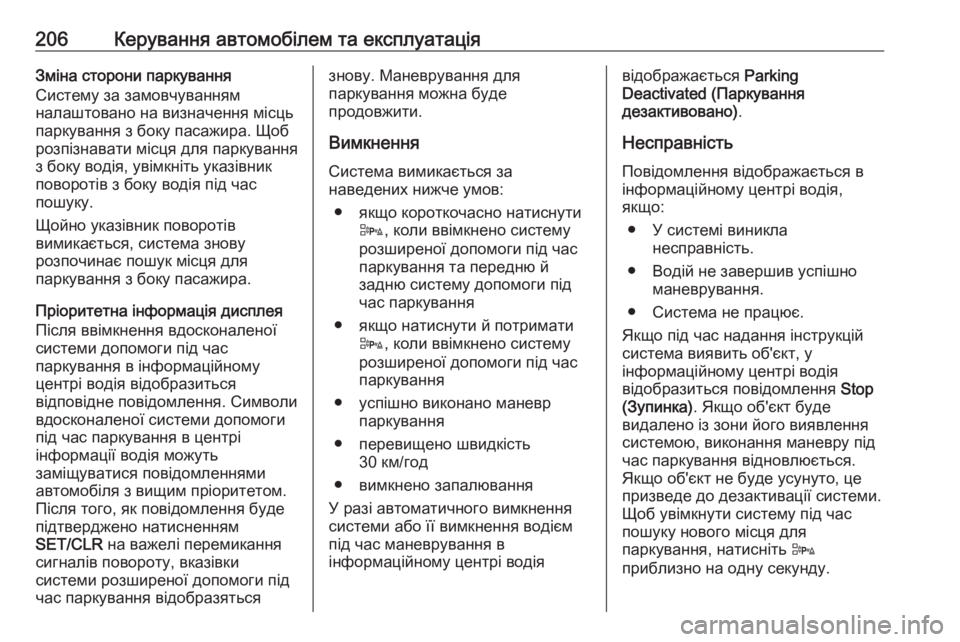

206Керування автомобілем та експлуатаціяЗміна сторони паркування
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в центрі
інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після того, як повідомлення буде
підтверджено натисненням
SET/CLR на важелі перемикання
сигналів повороту, вказівки
системи розширеної допомоги під час паркування відобразятьсязнову. Маневрування для
паркування можна буде
продовжити.
Вимкнення
Система вимикається за
наведених нижче умов:
● якщо короткочасно натиснути D, коли ввімкнено систему
розширеної допомоги під час паркування та передню й
задню систему допомоги під
час паркування
● якщо натиснути й потримати D, коли ввімкнено систему
розширеної допомоги під час паркування
● успішно виконано маневр паркування
● перевищено швидкість 30 км/год
● вимкнено запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водіявідображається Parking
Deactivated (Паркування
дезактивовано) .
Несправність
Повідомлення відображається в
інформаційному центрі водія,
якщо:
● У системі виникла несправність.
● Водій не завершив успішно маневрування.
● Система не працює.
Якщо під час надання інструкцій система виявить об'єкт, у
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об'єкт буде
видалено із зони його виявлення системою, виконання маневру підчас паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Щоб увімкнути систему під час
пошуку нового місця для
паркування, натисніть D
приблизно на одну секунду.

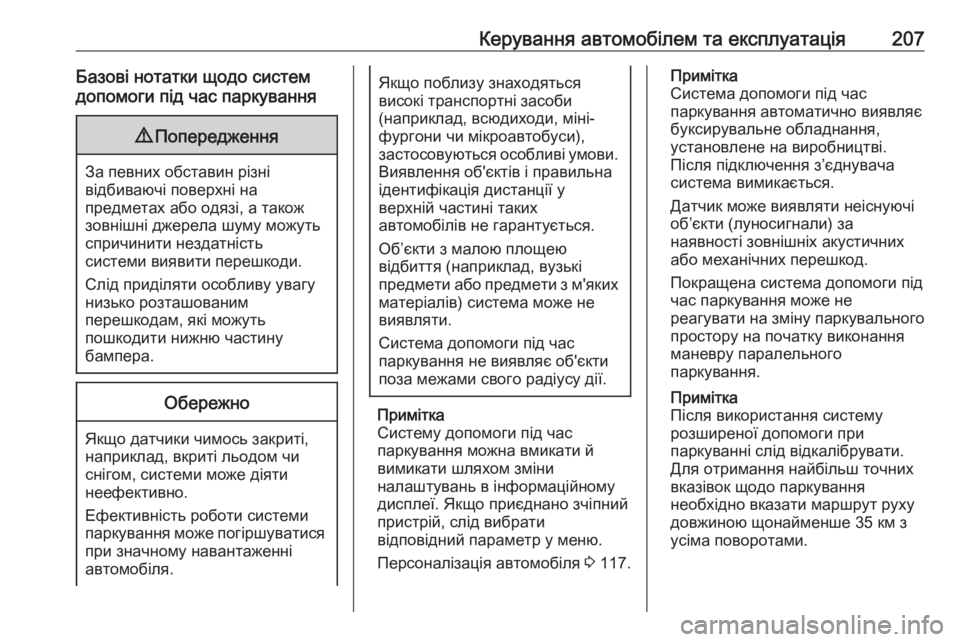

Керування автомобілем та експлуатація207Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати й
вимикати шляхом зміни
налаштувань в інформаційному
дисплеї. Якщо приєднано зчіпний
пристрій, слід вибрати
відповідний параметр у меню.
Персоналізація автомобіля 3 117.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Після використання систему
розширеної допомоги при
паркуванні слід відкалібрувати. Для отримання найбільш точних
вказівок щодо паркування
необхідно вказати маршрут руху
довжиною щонайменше 35 км з
усіма поворотами.

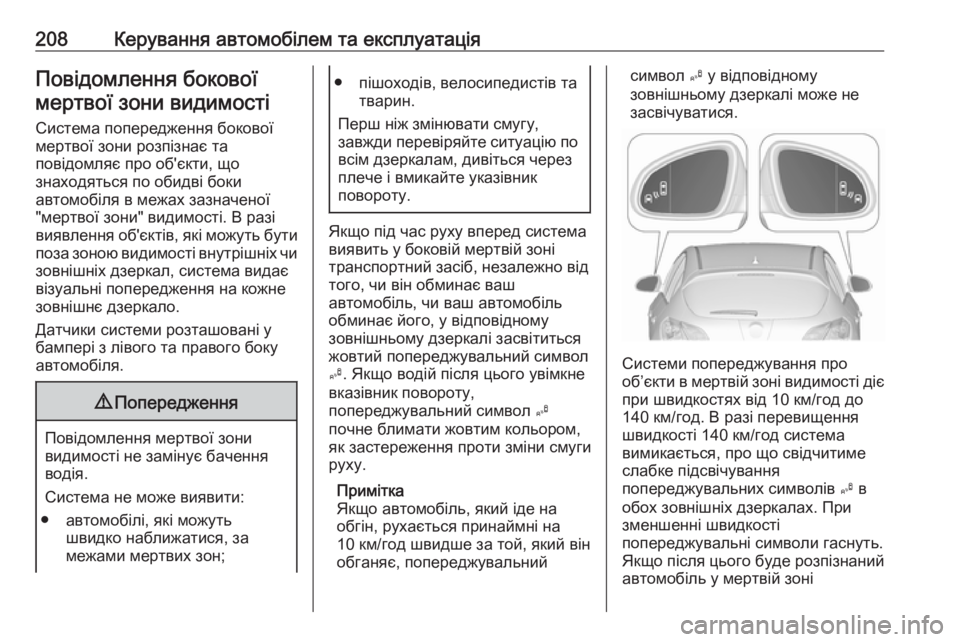

208Керування автомобілем та експлуатаціяПовідомлення боковоїмертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи зовнішніх дзеркал, система видає
візуальні попередження на кожне зовнішнє дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний
символ B у відповідному
зовнішньому дзеркалі може не
засвічуватися.
Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
