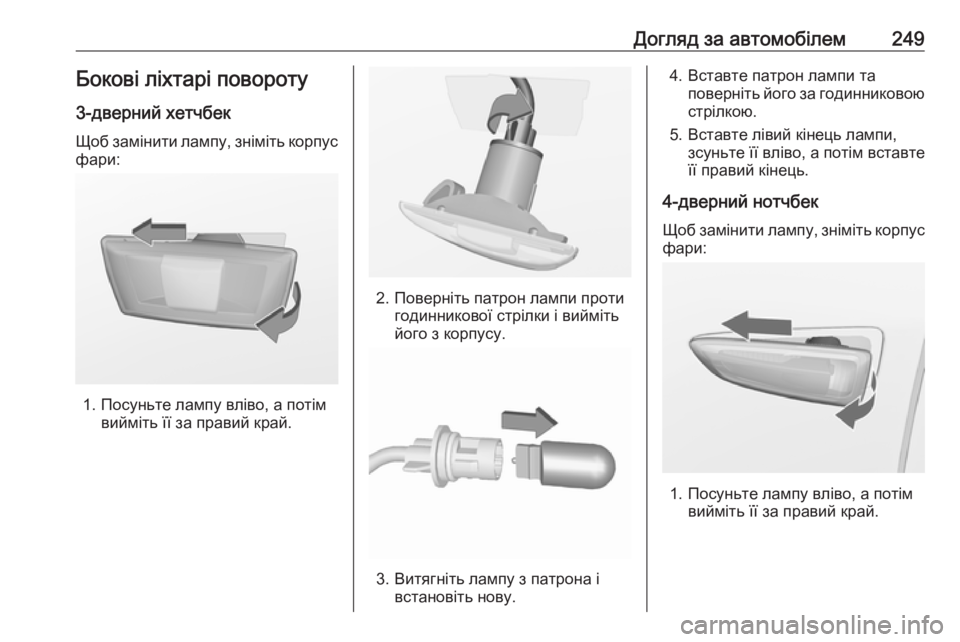

Догляд за автомобілем249Бокові ліхтарі повороту
3-дверний хетчбек
Щоб замінити лампу, зніміть корпус фари:
1. Посуньте лампу вліво, а потім вийміть її за правий край.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
4-дверний нотчбек
Щоб замінити лампу, зніміть корпус
фари:
1. Посуньте лампу вліво, а потім вийміть її за правий край.

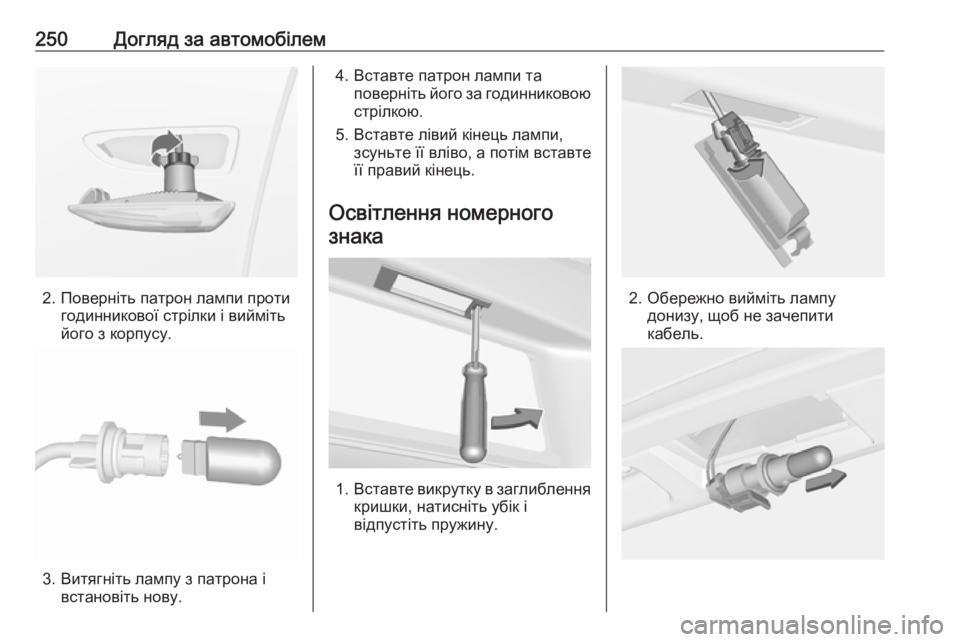

250Догляд за автомобілем
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.

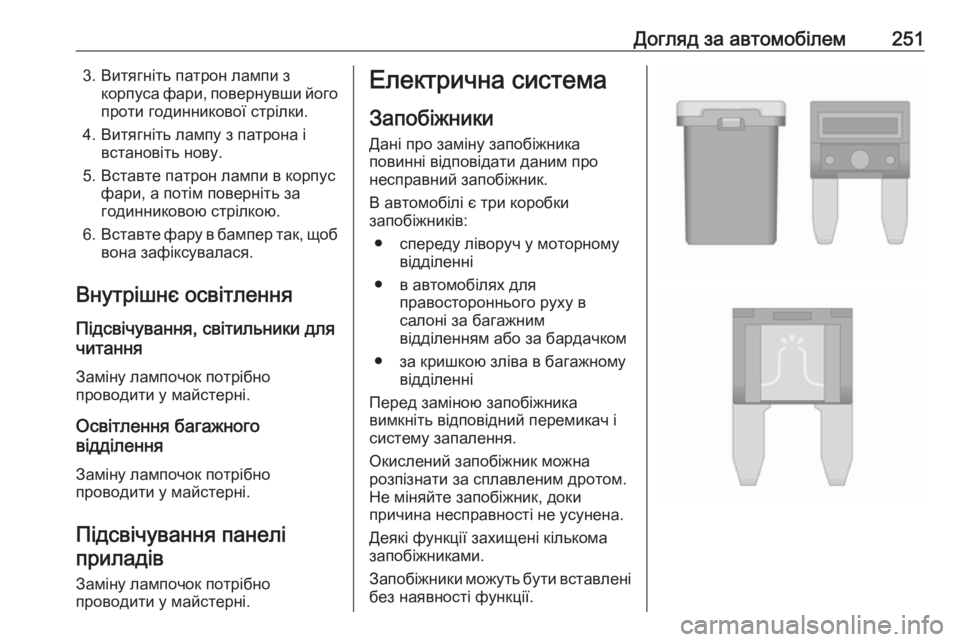

Догляд за автомобілем2513. Витягніть патрон лампи зкорпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення
Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Підсвічування панеліприладів
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

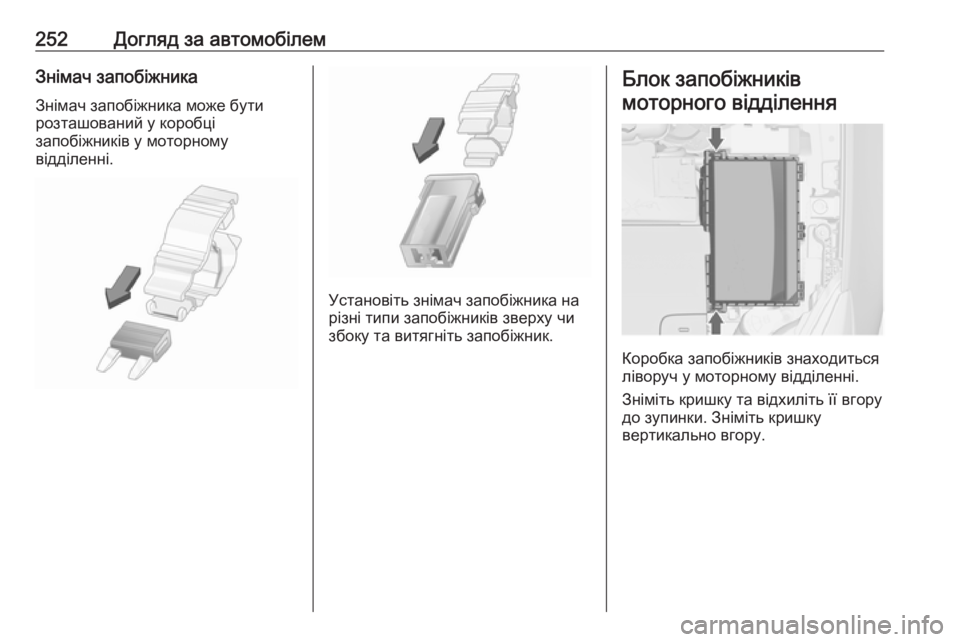

252Догляд за автомобілемЗнімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

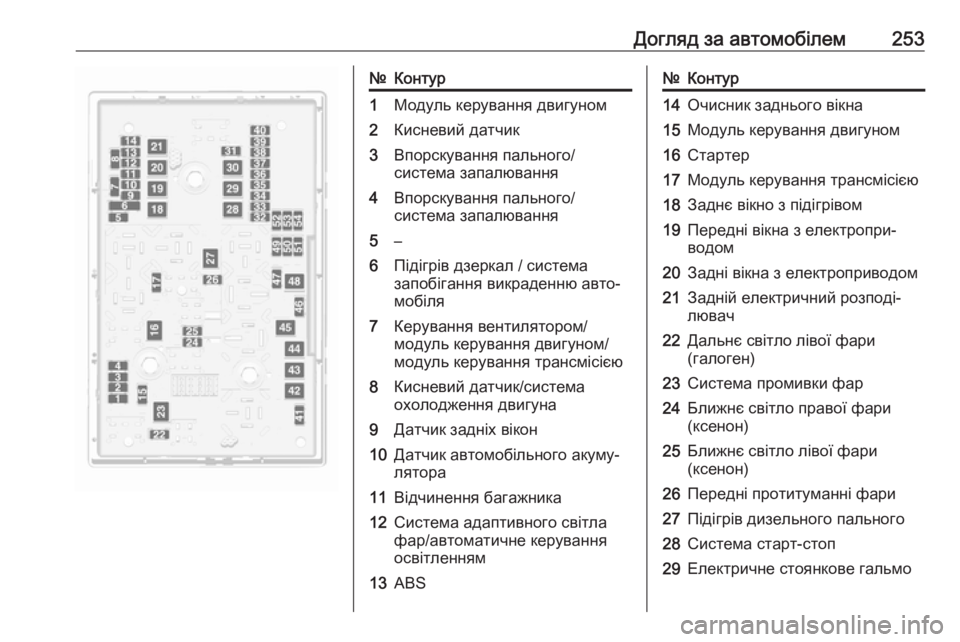

Догляд за автомобілем253№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Підігрів дзеркал / система
запобігання викраденню авто‐
мобіля7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Система адаптивного світла
фар/автоматичне керування
освітленням13ABS№Контур14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний розподі‐
лювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп29Електричне стоянкове гальмо

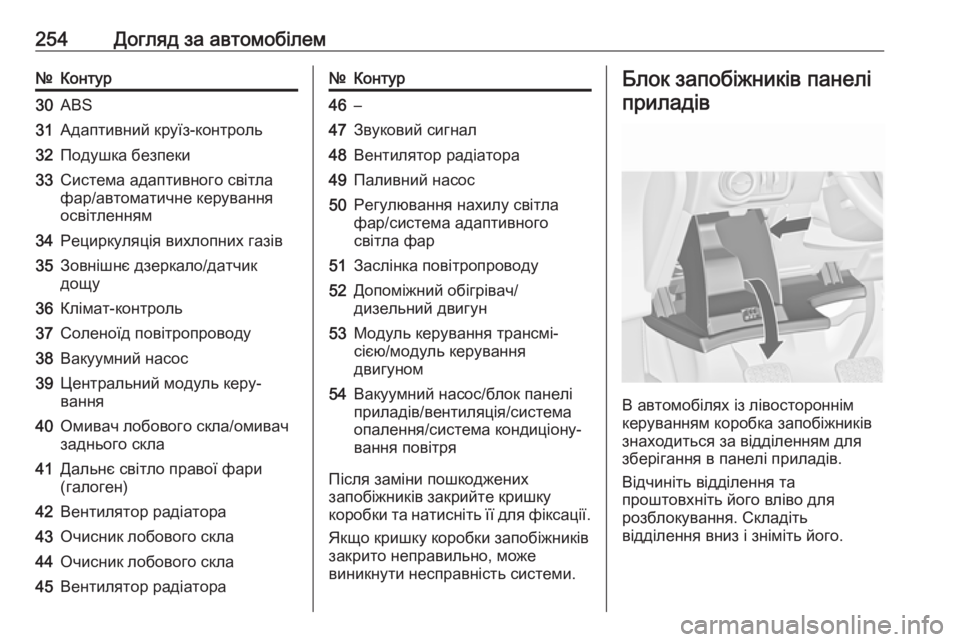

254Догляд за автомобілем№Контур30ABS31Адаптивний круїз-контроль32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла/омивач
заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла45Вентилятор радіатора№Контур46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52Допоміжний обігрівач/
дизельний двигун53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.

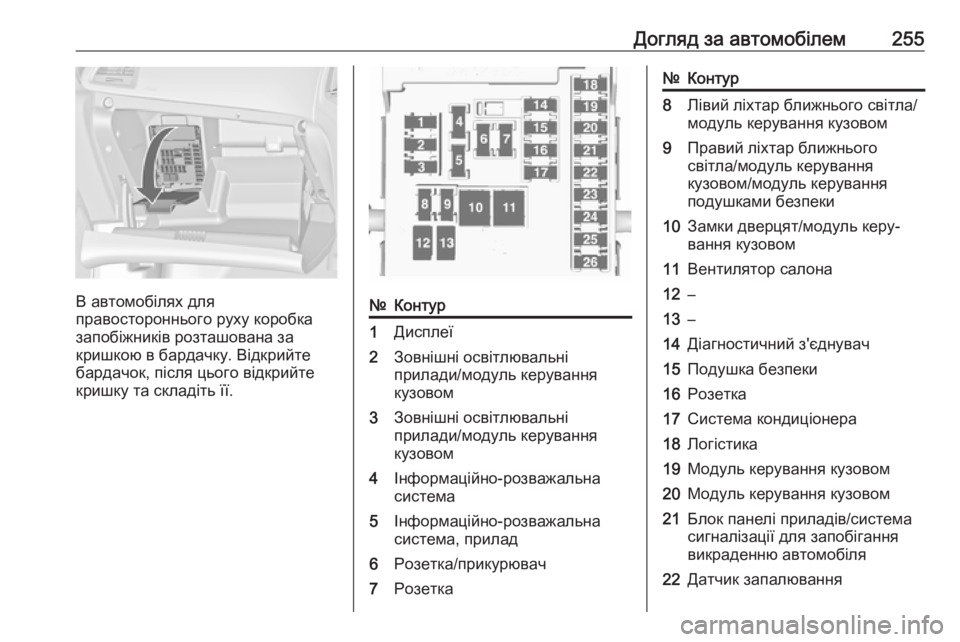

Догляд за автомобілем255
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Дисплеї2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка/прикурювач7Розетка№Контур8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логістика19Модуль керування кузовом20Модуль керування кузовом21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання

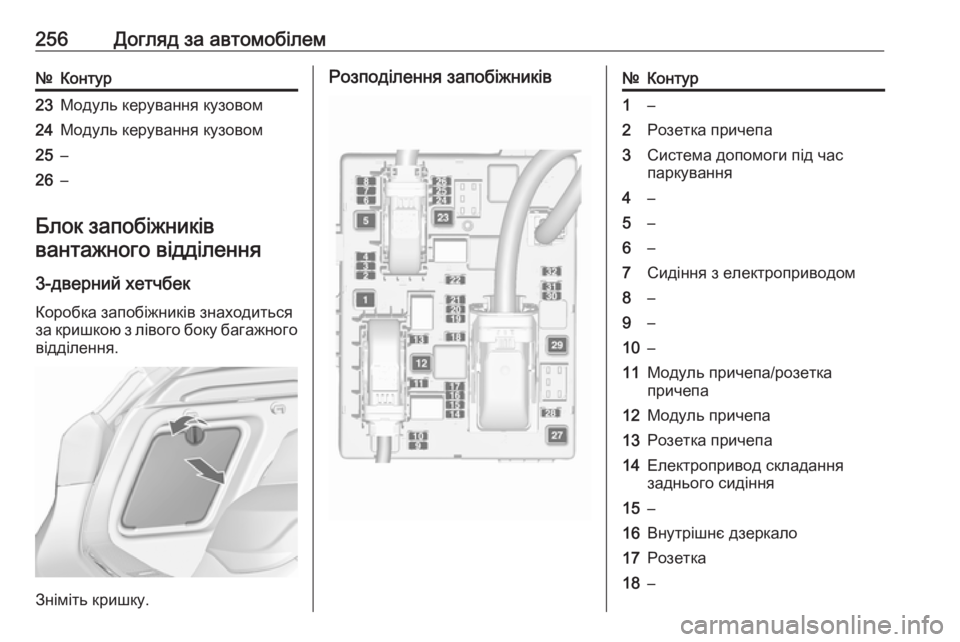

256Догляд за автомобілем№Контур23Модуль керування кузовом24Модуль керування кузовом25–26–
Блок запобіжниківвантажного відділення
3-дверний хетчбек
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.
Зніміть кришку.
Розподілення запобіжників№Контур1–2Розетка причепа3Система допомоги під час
паркування4–5–6–7Сидіння з електроприводом8–9–10–11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14Електропривод складання
заднього сидіння15–16Внутрішнє дзеркало17Розетка18–

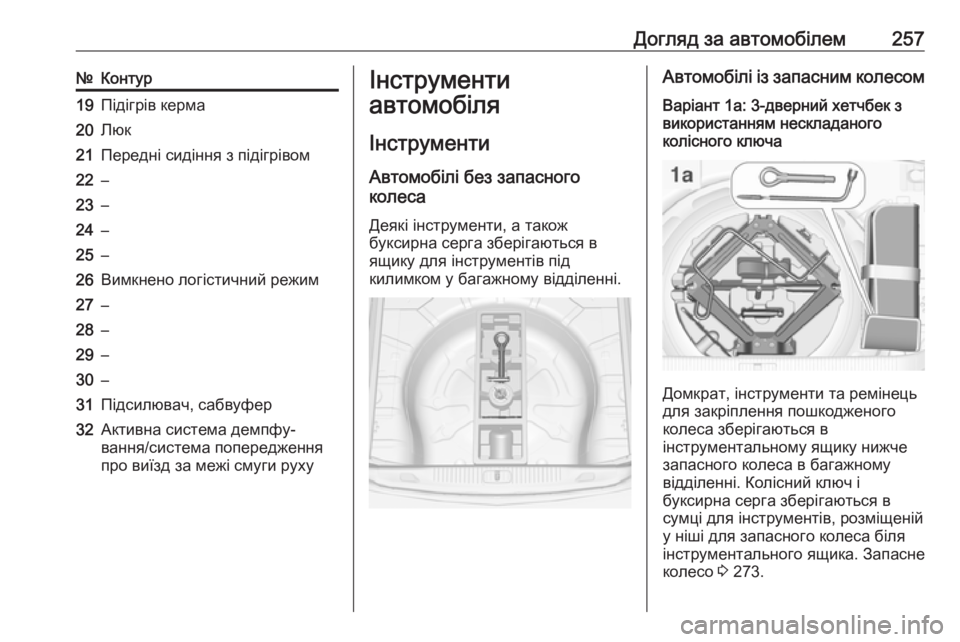

Догляд за автомобілем257№Контур19Підігрів керма20Люк21Передні сидіння з підігрівом22–23–24–25–26Вимкнено логістичний режим27–28–29–30–31Підсилювач, сабвуфер32Активна система демпфу‐
вання/система попередження
про виїзд за межі смуги рухуІнструменти
автомобіля
Інструменти Автомобілі без запасного
колеса
Деякі інструменти, а також
буксирна серга зберігаються в
ящику для інструментів під
килимком у багажному відділенні.Автомобілі із запасним колесомВаріант 1а: 3-дверний хетчбек з
використанням нескладаного
колісного ключа
Домкрат, інструменти та ремінець
для закріплення пошкодженого
колеса зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ і
буксирна серга зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса біля
інструментального ящика. Запасне
колесо 3 273.

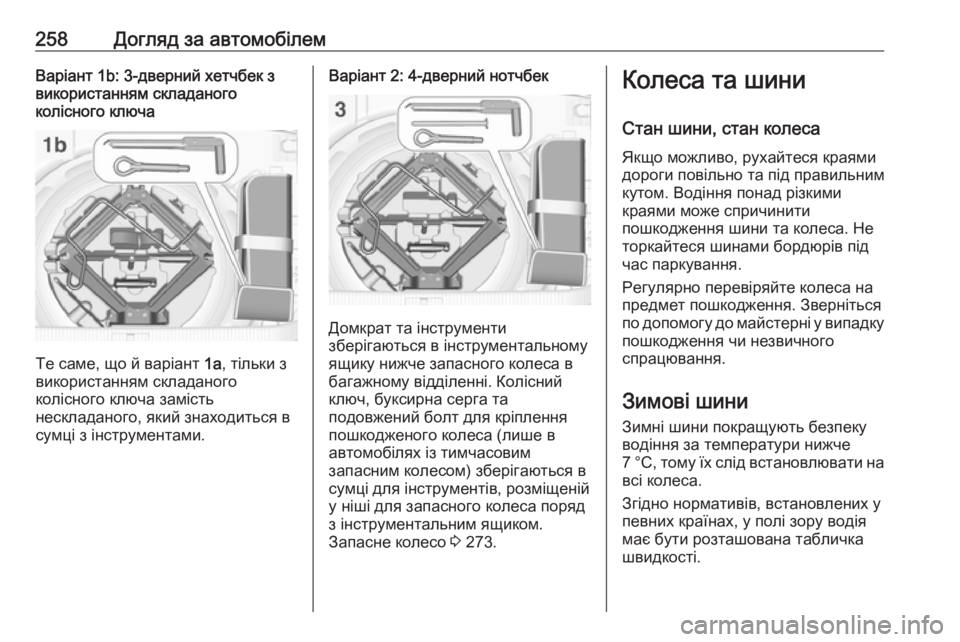

258Догляд за автомобілемВаріант 1b: 3-дверний хетчбек з
використанням складаного
колісного ключа
Те саме, що й варіант 1a, тільки з
використанням складаного
колісного ключа замість
нескладаного, який знаходиться в
сумці з інструментами.
Варіант 2: 4-дверний нотчбек
Домкрат та інструменти
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні. Колісний
ключ, буксирна серга та
подовжений болт для кріплення
пошкодженого колеса (лише в
автомобілях із тимчасовим
запасним колесом) зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса поряд
з інструментальним ящиком.
Запасне колесо 3 273.
Колеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
