OPEL ASTRA J 2019 Īpašnieka rokasgrāmata (in Latvian)

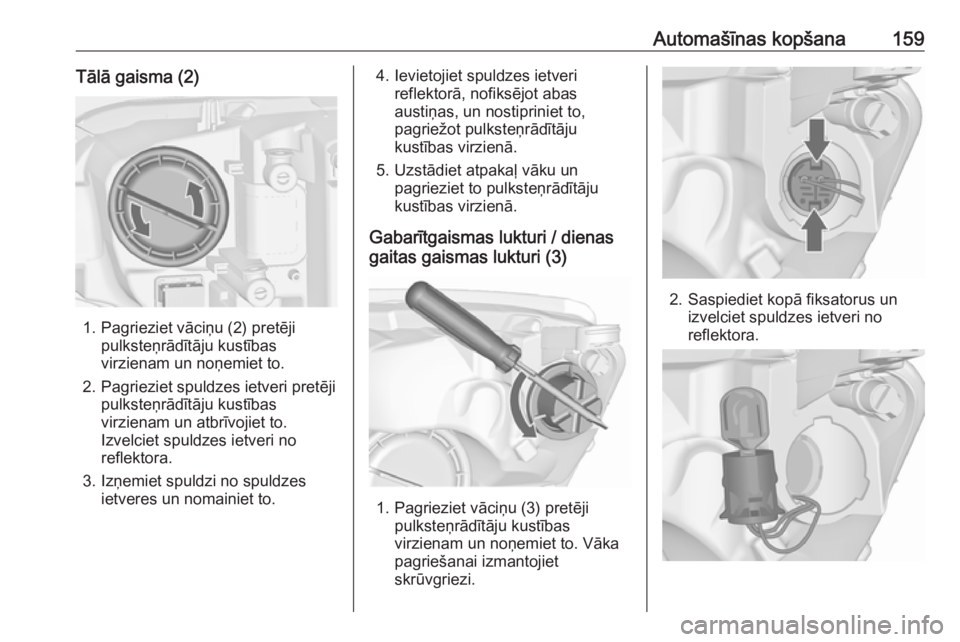

Automašīnas kopšana159Tālā gaisma (2)
1. Pagrieziet vāciņu (2) pretējipulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
Izvelciet spuldzes ietveri no
reflektora.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
5. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi (3)
1. Pagrieziet vāciņu (3) pretēji pulksteņrādītāju kustībasvirzienam un noņemiet to. Vāka
pagriešanai izmantojiet
skrūvgriezi.
2. Saspiediet kopā fiksatorus un izvelciet spuldzes ietveri no
reflektora.

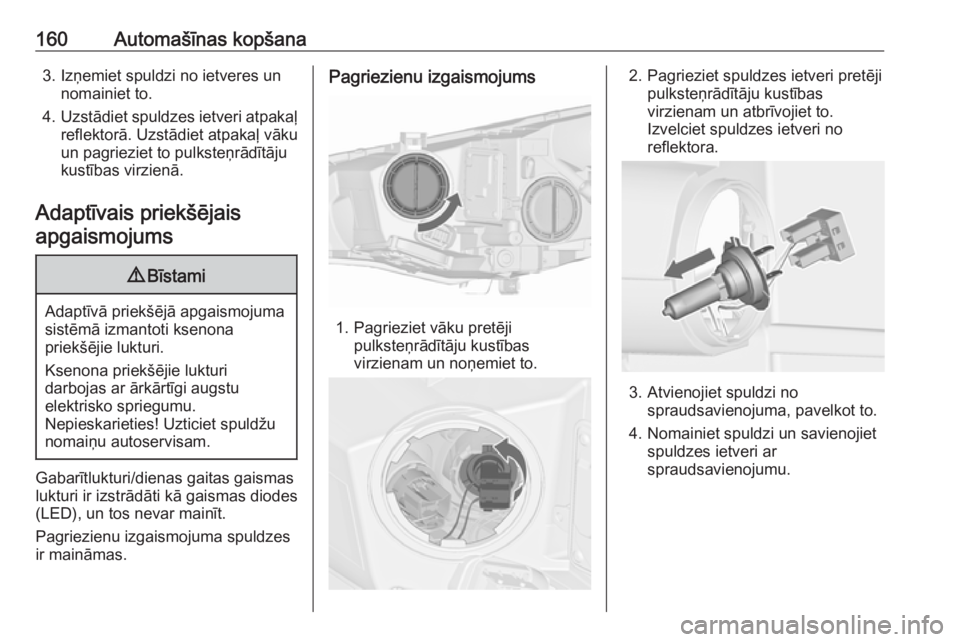

160Automašīnas kopšana3. Izņemiet spuldzi no ietveres unnomainiet to.
4. Uzstādiet spuldzes ietveri atpakaļ
reflektorā. Uzstādiet atpakaļ vāku
un pagrieziet to pulksteņrādītāju
kustības virzienā.
Adaptīvais priekšējais
apgaismojums9 Bīstami
Adaptīvā priekšējā apgaismojuma
sistēmā izmantoti ksenona
priekšējie lukturi.
Ksenona priekšējie lukturi
darbojas ar ārkārtīgi augstu
elektrisko spriegumu.
Nepieskarieties! Uzticiet spuldžu
nomaiņu autoservisam.
Gabarītlukturi/dienas gaitas gaismas
lukturi ir izstrādāti kā gaismas diodes
(LED), un tos nevar mainīt.
Pagriezienu izgaismojuma spuldzes ir maināmas.
Pagriezienu izgaismojums
1. Pagrieziet vāku pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzi no spraudsavienojuma, pavelkot to.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.

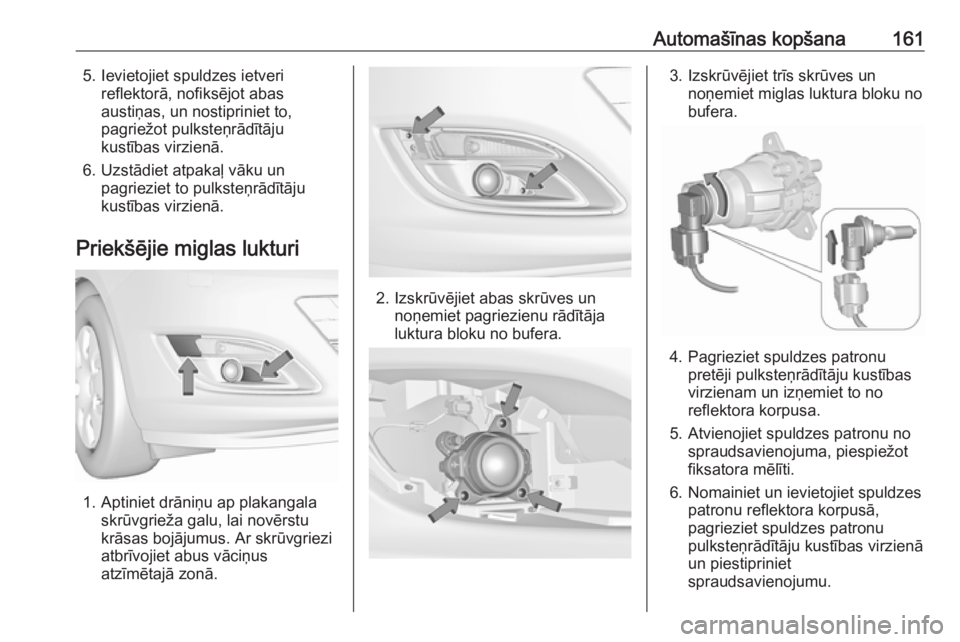

Automašīnas kopšana1615. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie miglas lukturi
1. Aptiniet drāniņu ap plakangala skrūvgrieža galu, lai novērstu
krāsas bojājumus. Ar skrūvgriezi
atbrīvojiet abus vāciņus atzīmētajā zonā.
2. Izskrūvējiet abas skrūves un noņemiet pagriezienu rādītāja
luktura bloku no bufera.
3. Izskrūvējiet trīs skrūves un noņemiet miglas luktura bloku no
bufera.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
5. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
6. Nomainiet un ievietojiet spuldzes patronu reflektora korpusā,
pagrieziet spuldzes patronu
pulksteņrādītāju kustības virzienā
un piestipriniet
spraudsavienojumu.

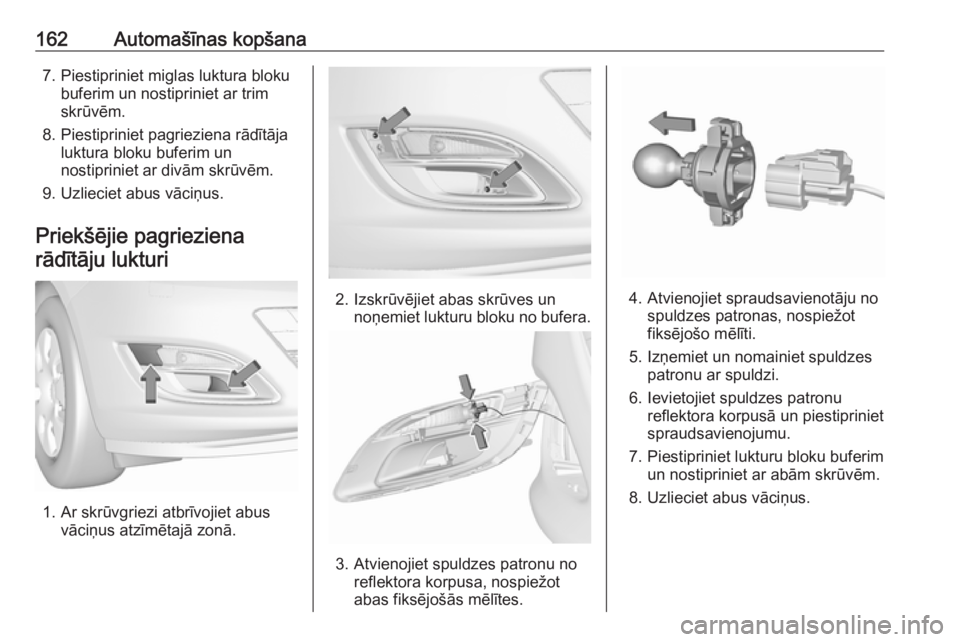

162Automašīnas kopšana7. Piestipriniet miglas luktura blokubuferim un nostipriniet ar trim
skrūvēm.
8. Piestipriniet pagrieziena rādītāja luktura bloku buferim un
nostipriniet ar divām skrūvēm.
9. Uzlieciet abus vāciņus.
Priekšējie pagrieziena rādītāju lukturi
1. Ar skrūvgriezi atbrīvojiet abus vāciņus atzīmētajā zonā.
2. Izskrūvējiet abas skrūves unnoņemiet lukturu bloku no bufera.
3. Atvienojiet spuldzes patronu noreflektora korpusa, nospiežot
abas fiksējošās mēlītes.
4. Atvienojiet spraudsavienotāju no spuldzes patronas, nospiežot
fiksējošo mēlīti.
5. Izņemiet un nomainiet spuldzes patronu ar spuldzi.
6. Ievietojiet spuldzes patronu reflektora korpusā un piestipriniet
spraudsavienojumu.
7. Piestipriniet lukturu bloku buferim un nostipriniet ar abām skrūvēm.
8. Uzlieciet abus vāciņus.

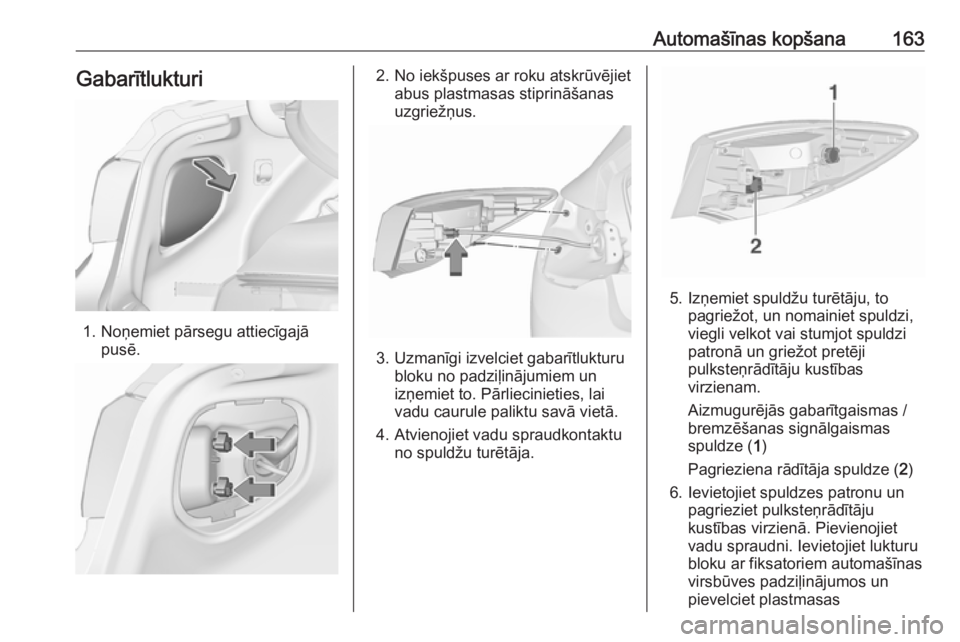

Automašīnas kopšana163Gabarītlukturi
1. Noņemiet pārsegu attiecīgajāpusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.
5. Izņemiet spuldžu turētāju, to pagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas / bremzēšanas signālgaismas spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā. Pievienojiet
vadu spraudni. Ievietojiet lukturu
bloku ar fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas

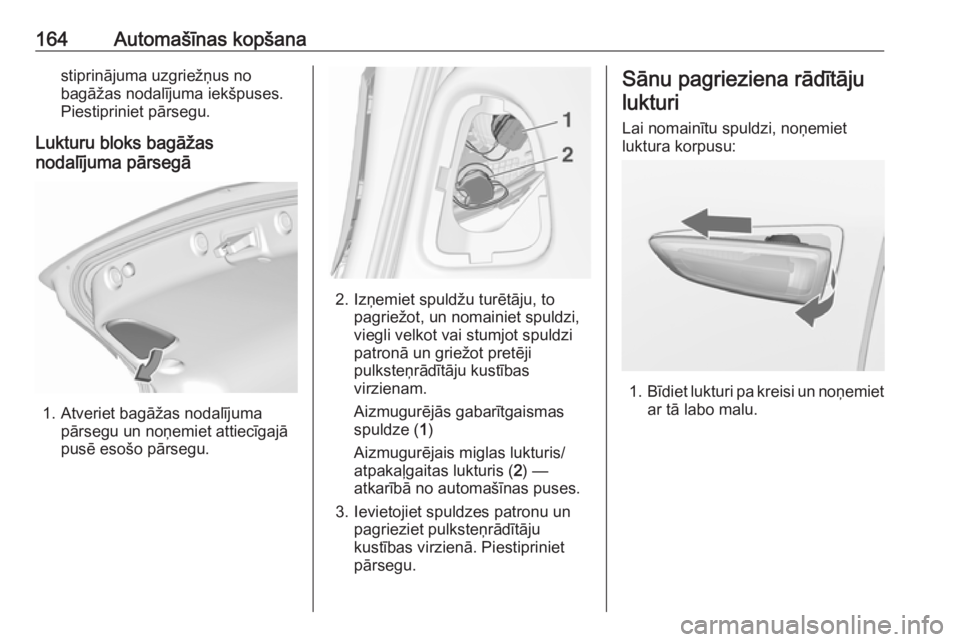

164Automašīnas kopšanastiprinājuma uzgriežņus no
bagāžas nodalījuma iekšpuses.
Piestipriniet pārsegu.
Lukturu bloks bagāžas
nodalījuma pārsegā
1. Atveriet bagāžas nodalījuma pārsegu un noņemiet attiecīgajā
pusē esošo pārsegu.
2. Izņemiet spuldžu turētāju, to pagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no automašīnas puses.
3. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā. Piestipriniet
pārsegu.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.

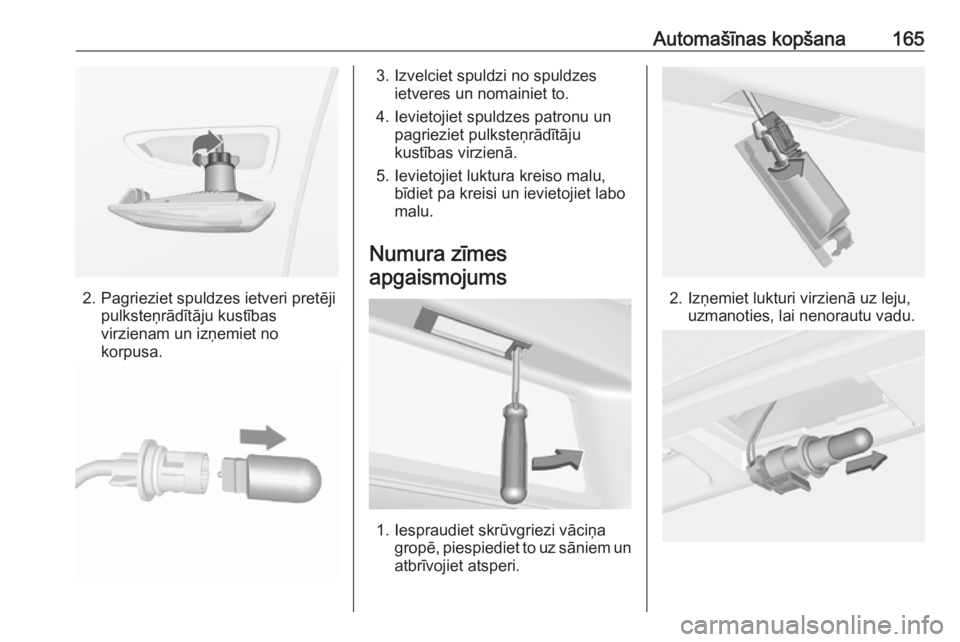

Automašīnas kopšana165
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.

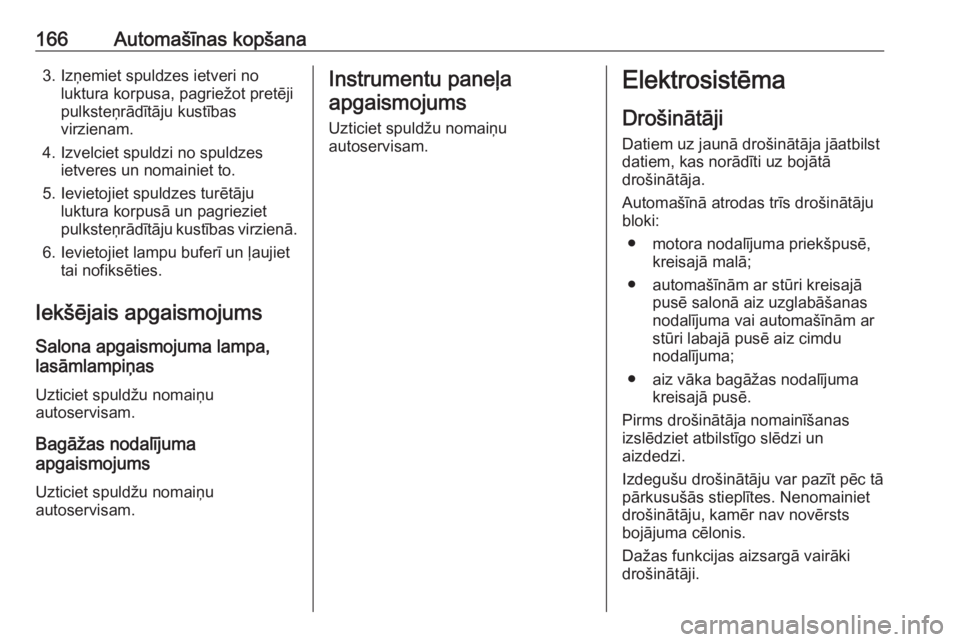

166Automašīnas kopšana3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● motora nodalījuma priekšpusē, kreisajā malā;
● automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
● aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.

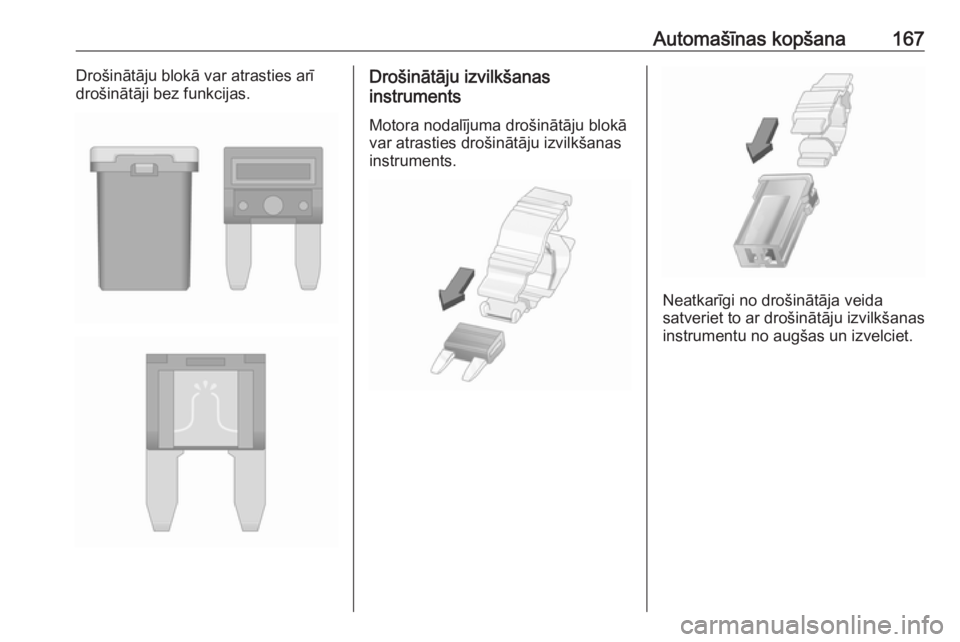

Automašīnas kopšana167Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

168Automašīnas kopšanaDzinēja nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.
Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana/
aizdedzes sistēma4Degvielas iesmidzināšana/
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatoru vadība/dzinēja vadības modulis/pārnesum‐
kārbas vadības modulis8Lambda sensors/dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžas nodalījuma pārsega
atvēršana12Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība13ABS14–
