Näidikud ja juhtseadised69Süttib mootori töötamise ajalPeatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.Sõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või -
kood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 79.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 146.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 127.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 127.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 16, 3 118.
Teatud versioonide korral kuvatakse
juhi infokeskuses teade "kasutage
pedaali" 3 79.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 127.

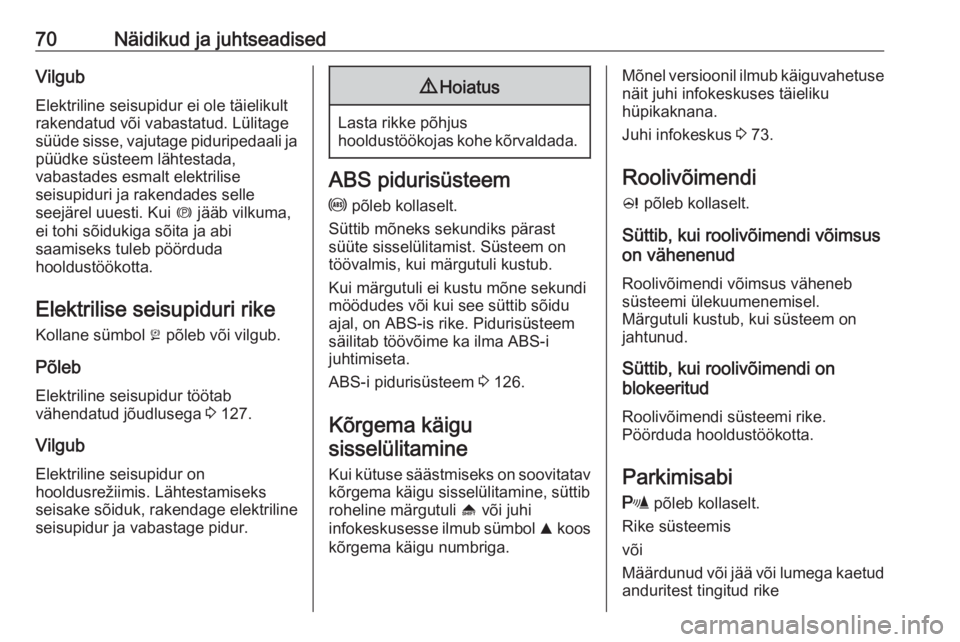

70Näidikud ja juhtseadisedVilgub
Elektriline seisupidur ei ole täielikult rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud jõudlusega 3 127.
Vilgub
Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 126.
Kõrgema käigu
sisselülitamine
Kui kütuse säästmiseks on soovitatav
kõrgema käigu sisselülitamine, süttib
roheline märgutuli [ või juhi
infokeskusesse ilmub sümbol R koos
kõrgema käigu numbriga.
Mõnel versioonil ilmub käiguvahetuse
näit juhi infokeskuses täieliku
hüpikaknana.
Juhi infokeskus 3 73.
Roolivõimendi
c põleb kollaselt.
Süttib, kui roolivõimendi võimsus
on vähenenud
Roolivõimendi võimsus väheneb
süsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Süttib, kui roolivõimendi on
blokeeritud
Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.
Parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rike

Näidikud ja juhtseadised71või
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Parkimisabi 3 134.
Elektrooniline stabiilsuskontroll on välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
(ESC) 3 130, veojõukontrolli
süsteem (TC) 3 129.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Heitgaaside filter
Kollane sümbol % põleb või vilgub.
Heitgaaside filter vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebHeitgaaside filter on täitunud.
Käivitada puhastusprotsess kohe, kui võimalik.Vilgub
Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Heitgaaside filter 3 120.
Rehvirõhu jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatudakohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv ( nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Mootoriõli surve
Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.

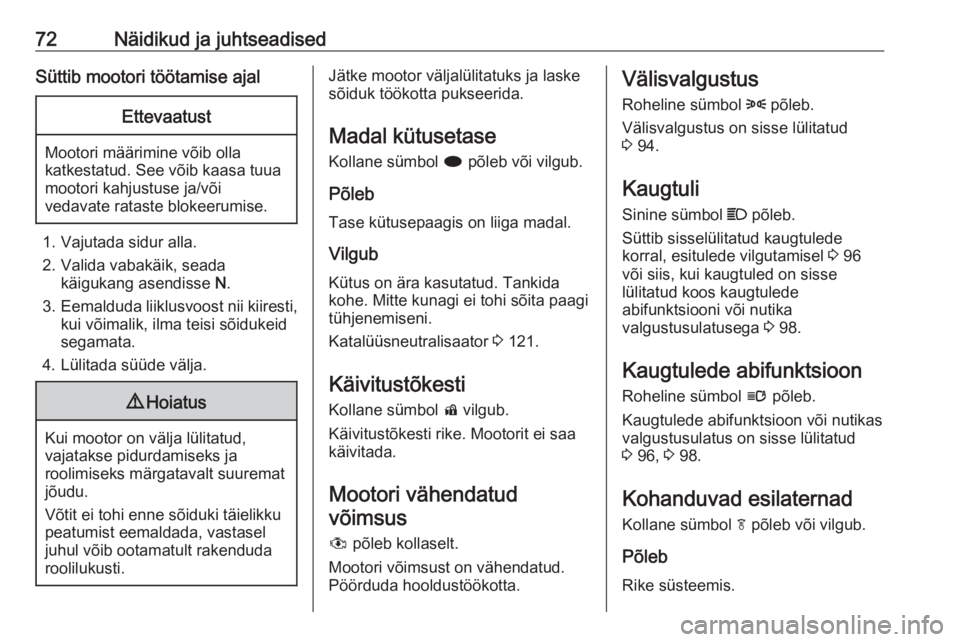

72Näidikud ja juhtseadisedSüttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Kui mootor on välja lülitatud,
vajatakse pidurdamiseks ja
roolimiseks märgatavalt suuremat
jõudu.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Jätke mootor väljalülitatuks ja laske sõiduk töökotta pukseerida.
Madal kütusetase Kollane sümbol i põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 121.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Mootori vähendatud võimsus
# põleb kollaselt.
Mootori võimsust on vähendatud.
Pöörduda hooldustöökotta.Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 94.
Kaugtuli Sinine sümbol C põleb.
Süttib sisselülitatud kaugtulede
korral, esitulede vilgutamisel 3 96
või siis, kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni või nutika
valgustusulatusega 3 98.
Kaugtulede abifunktsioon
Roheline sümbol l põleb.
Kaugtulede abifunktsioon või nutikas
valgustusulatus on sisse lülitatud
3 96, 3 98.
Kohanduvad esilaternad Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.

Näidikud ja juhtseadised73Pöörduda abisaamiseks
hooldustöökotta.
Vilgub Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub ligikaudu neli
sekundit pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on
sisse lülitatud 3 97.
Tulede automaatjuhtimine 3 95.
Eesmised udutuled
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 102.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 102.
Puhastusvedeliku madal
tase
G põleb kollaselt.Puhastusvedeliku tase on madal.
Klaasipuhastusvedelik 3 145.
Püsikiiruse regulaator m põleb valgelt või roheliselt.
Põleb valgelt
Süsteem on sisse lülitatud.
Roheline sümbol põlebPüsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 131.
Uks lahti Punane sümbol h põleb.
Uks või tagaluuk on avatud.Ekraanid
Juhi infokeskus Juhi infokeskus asub armatuurlaualspidomeetri ja tahhomeetri vahel.
See on saadaval kesktaseme või
kõrgtaseme kombineeritud
ekraaniga.
Kesktaseme ekraanil kuvatakse:
● üldine läbisõidumõõdik
● päevasõidumõõdik
● teatavad märgutuled
● sõiduki teave

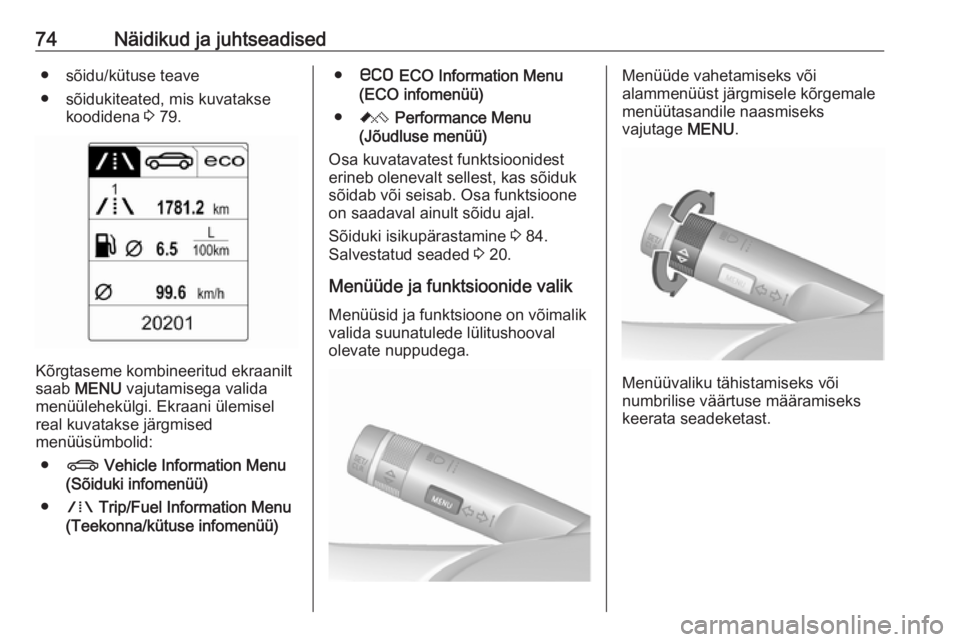

74Näidikud ja juhtseadised● sõidu/kütuse teave
● sõidukiteated, mis kuvatakse koodidena 3 79.
Kõrgtaseme kombineeritud ekraanilt
saab MENU vajutamisega valida
menüülehekülgi. Ekraani ülemisel real kuvatakse järgmised
menüüsümbolid:
● X Vehicle Information Menu
(Sõiduki infomenüü)
● W Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü)
● s ECO Information Menu
(ECO infomenüü)
● C Performance Menu
(Jõudluse menüü)
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk sõidab või seisab. Osa funktsioone
on saadaval ainult sõidu ajal.
Sõiduki isikupärastamine 3 84.
Salvestatud seaded 3 20.
Menüüde ja funktsioonide valik Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.Menüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.

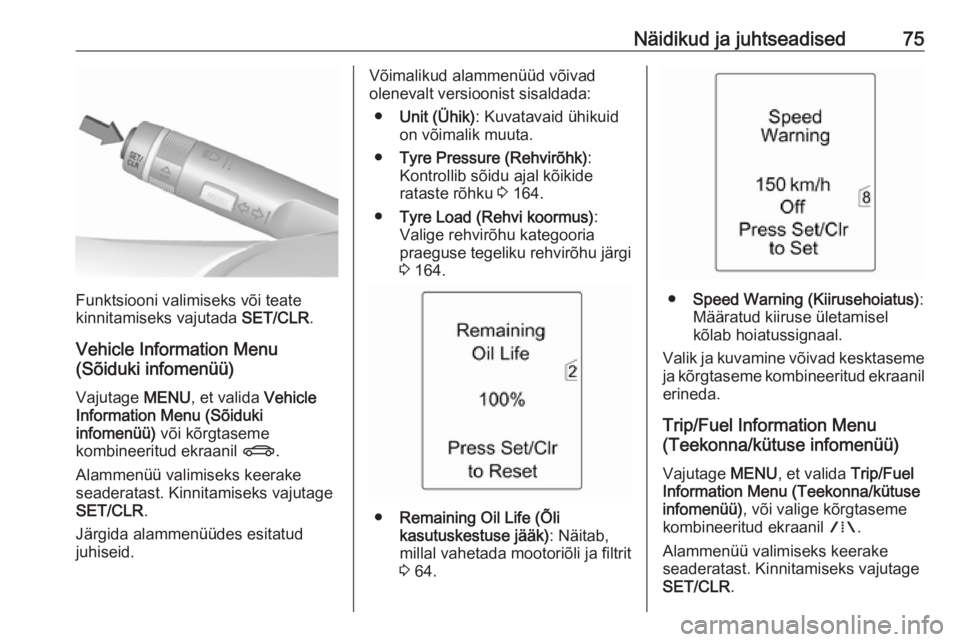

Näidikud ja juhtseadised75
Funktsiooni valimiseks või teate
kinnitamiseks vajutada SET/CLR.
Vehicle Information Menu
(Sõiduki infomenüü)
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) või kõrgtaseme
kombineeritud ekraanil X.
Alammenüü valimiseks keerake
seaderatast. Kinnitamiseks vajutage
SET/CLR .
Järgida alammenüüdes esitatud
juhiseid.
Võimalikud alammenüüd võivad
olenevalt versioonist sisaldada:
● Unit (Ühik) : Kuvatavaid ühikuid
on võimalik muuta.
● Tyre Pressure (Rehvirõhk) :
Kontrollib sõidu ajal kõikide
rataste rõhku 3 164.
● Tyre Load (Rehvi koormus) :
Valige rehvirõhu kategooria
praeguse tegeliku rehvirõhu järgi
3 164.
● Remaining Oil Life (Õli
kasutuskestuse jääk) : Näitab,
millal vahetada mootoriõli ja filtrit
3 64.
● Speed Warning (Kiirusehoiatus) :
Määratud kiiruse ületamisel
kõlab hoiatussignaal.
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil erineda.
Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü)
Vajutage MENU, et valida Trip/Fuel
Information Menu (Teekonna/kütuse
infomenüü) , või valige kõrgtaseme
kombineeritud ekraanil W.
Alammenüü valimiseks keerake
seaderatast. Kinnitamiseks vajutage
SET/CLR .

76Näidikud ja juhtseadised
● päevasõidumõõdik 1
● päevasõidumõõdik 2
● numbriline kiirus
Päevasõidumõõdik 2 ja numbrilise
kiiruse funktsioon on ainult
kõrgtaseme kombineeritud ekraaniga sõidukitel.
Päevasõidumõõdiku lähtestamiseks
vajutage mõne sekundi jooksul
suunatulehooval SET/CLR või
vajutage spidomeetri ja juhi
infokeskuse vahel asuvat
lähtestusnuppu, kui süüde on sisse lülitatud.
Pardaarvutiga sõidukitel on saadaval
rohkem alammenüüsid.
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil
erineda.
Läbisõidu / kütuseinfo menüü,
pardaarvuti 3 82.
ECO Information Menu (ECO
infomenüü)
Vajutage MENU, et valida
kõrgtaseme kombineeritud ekraani
ülemiselt realt s.
Alammenüü valimiseks keerake
seaderatast. Kinnitamiseks vajutage
SET/CLR .
Alammenüüd on:● Käigunäit : Valitud käiku
kuvatakse noole sees. Numbriga
selle kohal soovitatakse kütuse
säästmiseks sisse lülitada
kõrgem käik.
Eco-indeksi kuvamine : Hetke
kütusekulu kuvatakse
ekraanisegmendil.
Ökonoomseks sõitmiseks kohandage oma sõidustiili, et
täidetud segmendid jääksid Eco- alale. Mida rohkem lõike on
täidetud, seda suurem on
kütusekulu. Samaaegselt
kuvatakse hetkekulu.
● Top Consumers (Põhitarvitid) :
kuvatakse hetkel sisselülitatud

Näidikud ja juhtseadised77energiat tarbivad
mugavusfunktsioonid alanevas
järjekorras. Kuvatakse
potentsiaalne kütusesääst.
Väljalülitatud tarbija kaob
loendist ja hetkekulu
uuendatakse.
Teatud sõiduolude korral
aktiveerib mootor tagaklaasi
soojenduse automaatselt, et
suurendada mootori koormust.
Sellisel juhul on tagaklaasi
soojendus üks suurimatest
energiatarvititest, ilma et juht

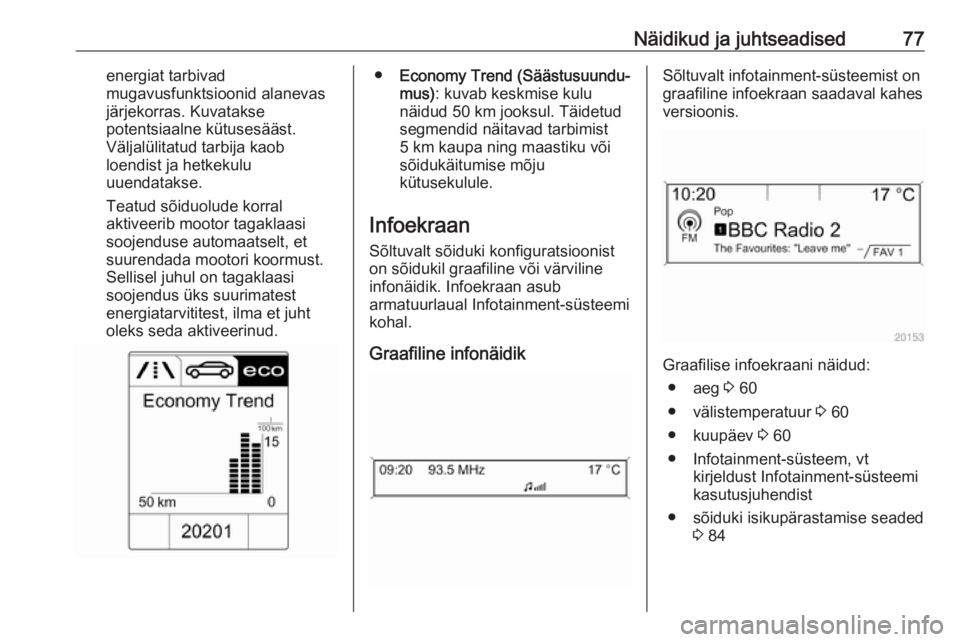

oleks seda aktiveerinud.● Economy Trend (Säästusuundu‐
mus) : kuvab keskmise kulu
näidud 50 km jooksul. Täidetud
segmendid näitavad tarbimist
5 km kaupa ning maastiku või
sõidukäitumise mõju
kütusekulule.
Infoekraan Sõltuvalt sõiduki konfiguratsioonist
on sõidukil graafiline või värviline
infonäidik. Infoekraan asub
armatuurlaual Infotainment-süsteemi
kohal.
Graafiline infonäidikSõltuvalt infotainment-süsteemist on
graafiline infoekraan saadaval kahes
versioonis.
Graafilise infoekraani näidud:
● aeg 3 60
● välistemperatuur 3 60
● kuupäev 3 60
● Infotainment-süsteem, vt kirjeldust Infotainment-süsteemikasutusjuhendist
● sõiduki isikupärastamise seaded 3 84

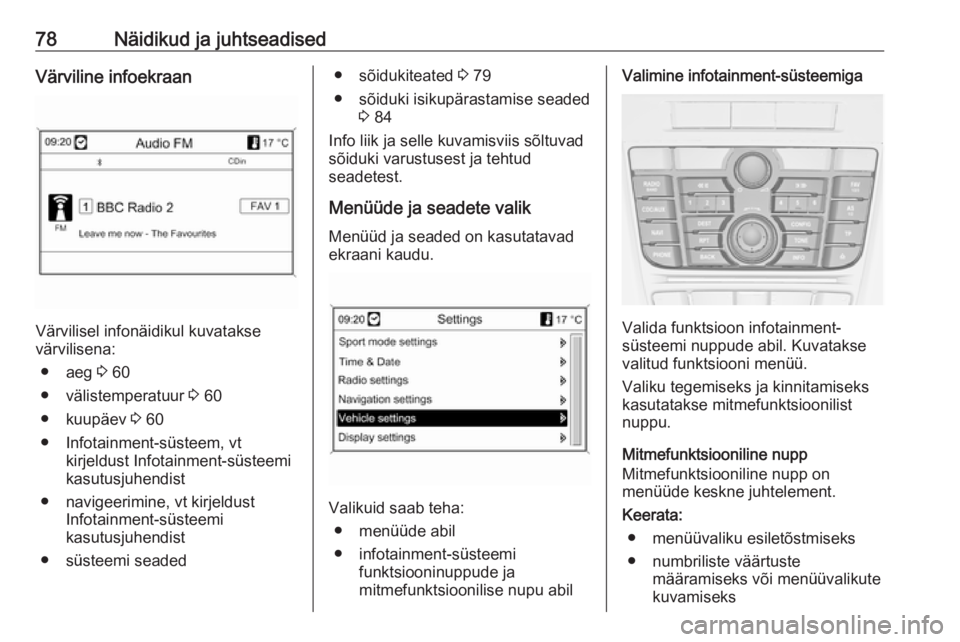

78Näidikud ja juhtseadisedVärviline infoekraan
Värvilisel infonäidikul kuvatakse
värvilisena:
● aeg 3 60
● välistemperatuur 3 60
● kuupäev 3 60
● Infotainment-süsteem, vt kirjeldust Infotainment-süsteemikasutusjuhendist
● navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
● süsteemi seaded
● sõidukiteated 3 79
● sõiduki isikupärastamise seaded 3 84
Info liik ja selle kuvamisviis sõltuvad sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik Menüüd ja seaded on kasutatavad
ekraani kaudu.
Valikuid saab teha:
● menüüde abil
● infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist nuppu.
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement.
Keerata: ● menüüvaliku esiletõstmiseks
● numbriliste väärtuste määramiseks või menüüvalikute
kuvamiseks
