OPEL ASTRA J 2019 Priručnik za vlasnika (in Croatian)

Njega vozila149Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.Halogenska prednja svjetla
Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla (1) .
Unutarnja žarulja dugog svjetla (2).
Bočna svjetla / svjetla za vožnju po
danu (3) .

150Njega vozilaKratko svjetlo (1)
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Odvrnite poklopac (2) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

Njega vozila151Bočna svjetla/Svjetla za vožnju
po danu (3)
1. Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga. Za
zakretanje poklopca koristite
odvijač.
2. Zajedno pritisnite kopče i držač sijalice izvucite iz kućišta svjetla.
3.Sijalicu izvucite iz držača sijalice i
zamijenite je.
4. Držač sijalice umetnite u kućište svjetla. Postavite poklopac i
zakrenite ga u smjeru kazaljki na
satu.
Prilagodljiva prednja svjetla9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja
svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne
mogu se zamijeniti.
Mogu se zamijeniti žarulje svjetla za
dodatno osvjetljavanje u zavojima.

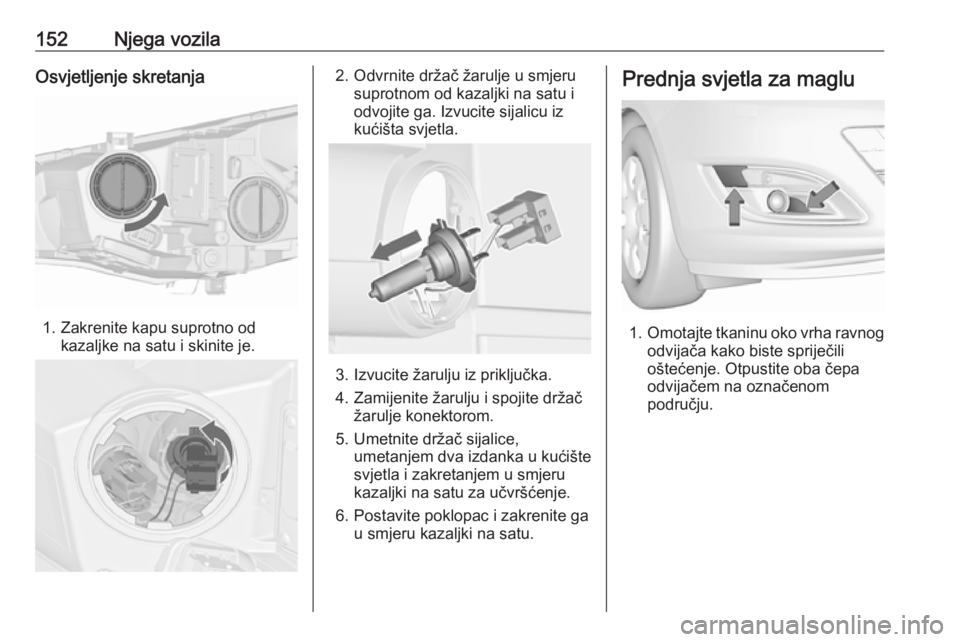

152Njega vozilaOsvjetljenje skretanja
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Izvucite žarulju iz priključka.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednja svjetla za maglu
1. Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Otpustite oba čepa
odvijačem na označenom
području.

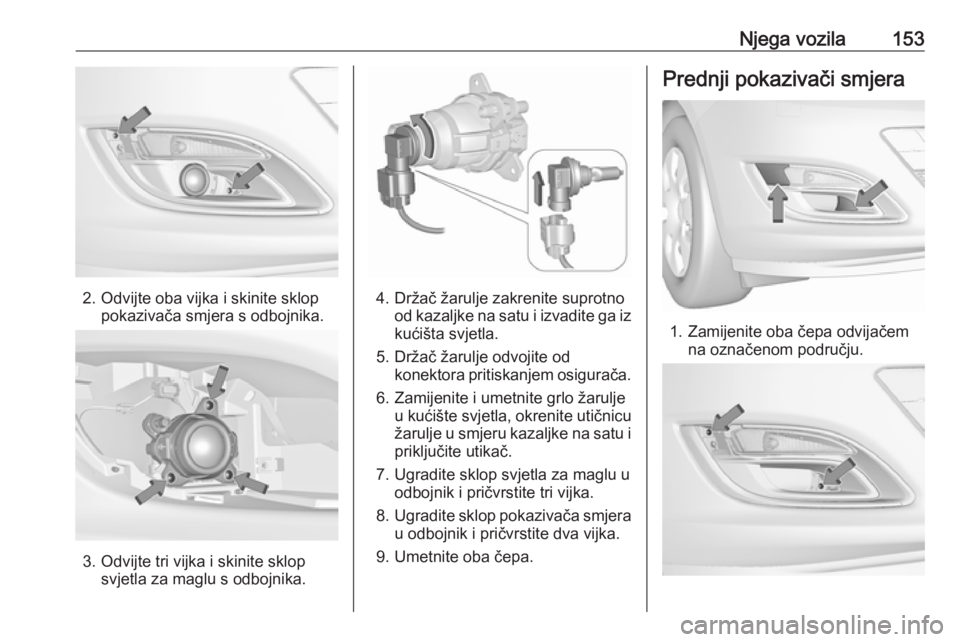

Njega vozila153
2. Odvijte oba vijka i skinite skloppokazivača smjera s odbojnika.
3. Odvijte tri vijka i skinite sklopsvjetla za maglu s odbojnika.
4. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
kućišta svjetla.
5. Držač žarulje odvojite od konektora pritiskanjem osigurača.
6. Zamijenite i umetnite grlo žarulje u kućište svjetla, okrenite utičnicu
žarulje u smjeru kazaljke na satu i priključite utikač.
7. Ugradite sklop svjetla za maglu u odbojnik i pričvrstite tri vijka.
8. Ugradite sklop pokazivača smjera
u odbojnik i pričvrstite dva vijka.
9. Umetnite oba čepa.
Prednji pokazivači smjera
1. Zamijenite oba čepa odvijačem na označenom području.

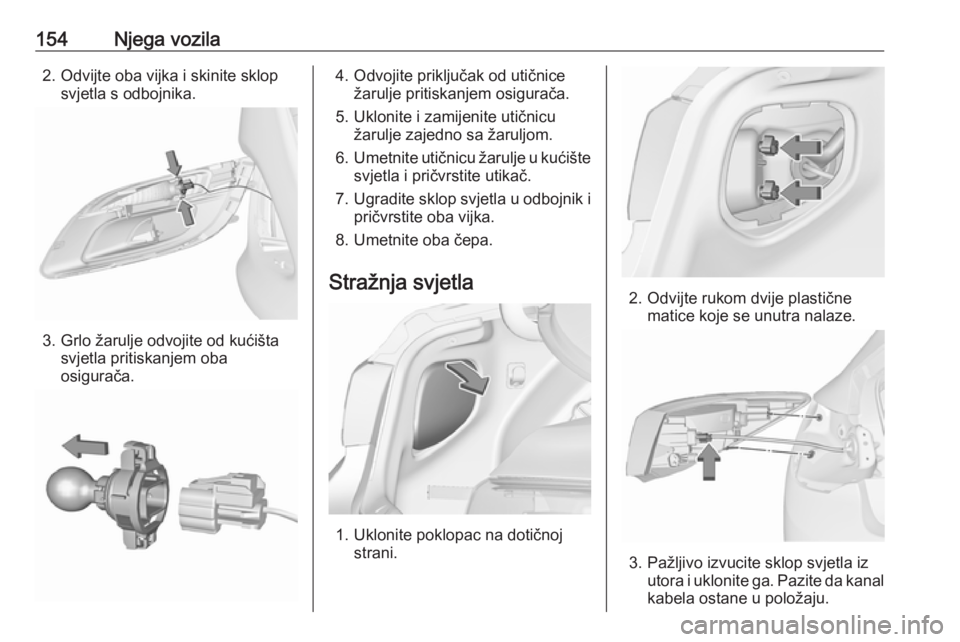

154Njega vozila2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
3. Grlo žarulje odvojite od kućišta svjetla pritiskanjem oba
osigurača.
4. Odvojite priključak od utičnice žarulje pritiskanjem osigurača.
5. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
6. Umetnite utičnicu žarulje u kućište
svjetla i pričvrstite utikač.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite oba čepa.
Stražnja svjetla
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da kanal
kabela ostane u položaju.

Njega vozila1554. Odvojite utikač ožičenja oddržača žarulje.
5. Uklonite držač žarulje tako štoćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
6. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Spojite priključak ožičenja.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastične sigurnosne matice iz
unutrašnjosti prtljažnog prostora.
Postavite pokrov.
Sklop svjetla u poklopcu
prtljažnika
1. Otvorite poklopac prtljažnika i uklonite pokrov na odgovarajućoj
strani.
2. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo za vožnju unatrag ( 2) ovisno o
strani vozila.
3. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Postavite pokrov.

156Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite ga na desnom
kraju.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

Njega vozila157
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.

158Njega vozilaOsigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
