Araç bakımı159

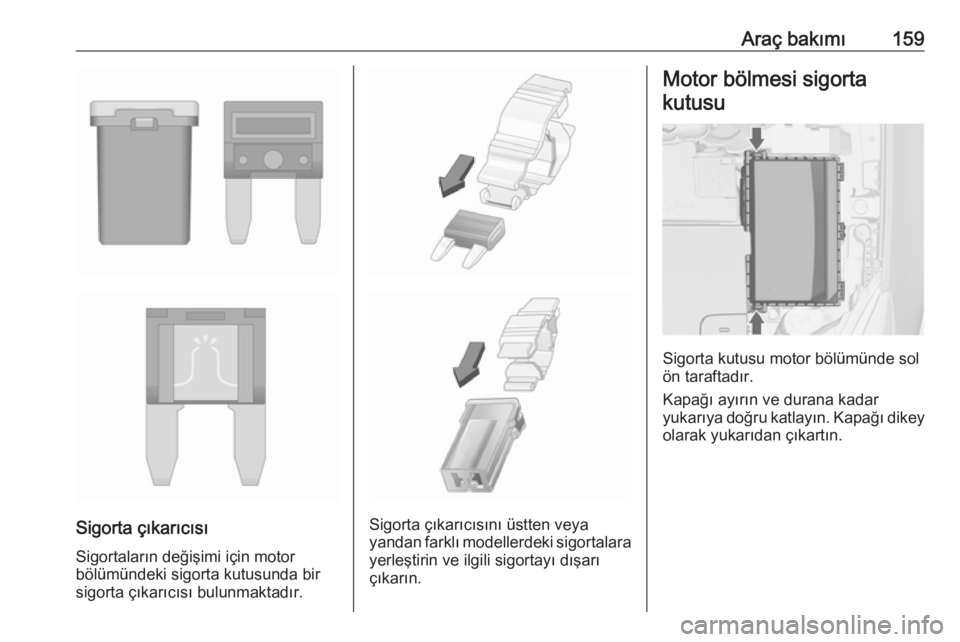

Sigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

160Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Kaput açma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14–15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27–28–29Elektrikli el freni30ABS

Araç bakımı161No.Akım devresi31–32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–47KornaNo.Akım devresi48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52–53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu gösterge panelindeki
eşya saklama gözünün arka
kısmında bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

162Araç bakımıNo.Akım devresi1Göstergeler2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi7Aksesuar priziNo.Akım devresi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Kombine gösterge22Ateşleme sensörüNo.Akım devresi23Gövde kontrol modülü24Gövde kontrol modülü25–26–
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.

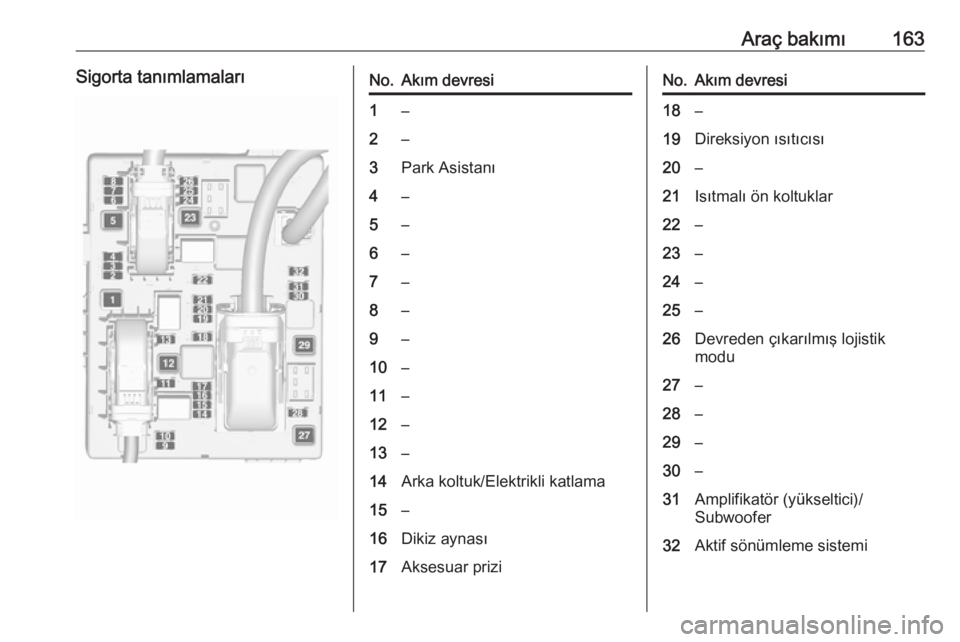

Araç bakımı163Sigorta tanımlamalarıNo.Akım devresi1–2–3Park Asistanı4–5–6–7–8–9–10–11–12–13–14Arka koltuk/Elektrikli katlama15–16Dikiz aynası17Aksesuar priziNo.Akım devresi18–19Direksiyon ısıtıcısı20–21Isıtmalı ön koltuklar22–23–24–25–26Devreden çıkarılmış lojistik
modu27–28–29–30–31Amplifikatör (yükseltici)/
Subwoofer32Aktif sönümleme sistemi

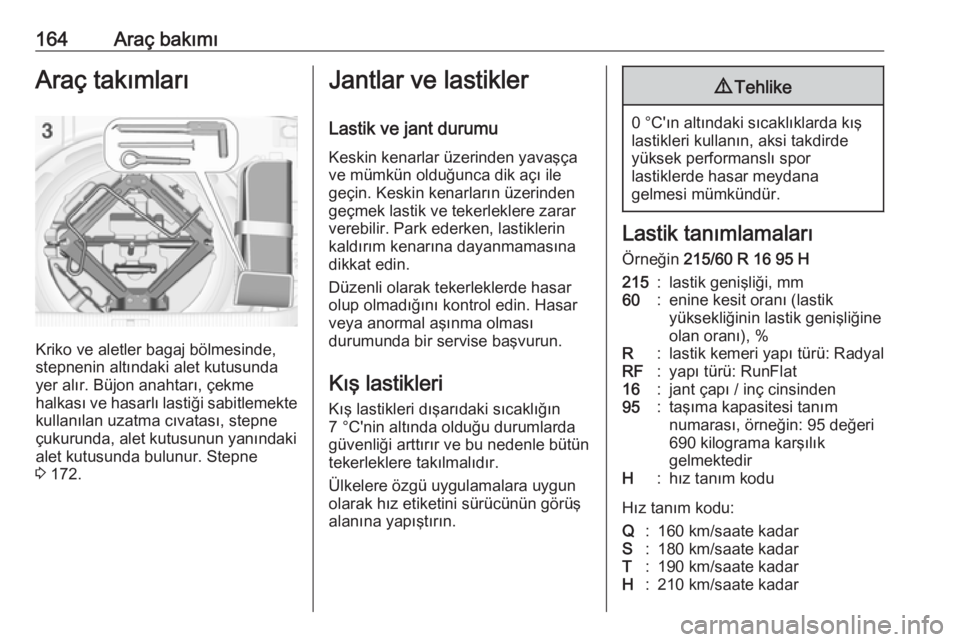

164Araç bakımıAraç takımları
Kriko ve aletler bagaj bölmesinde,
stepnenin altındaki alet kutusunda
yer alır. Büjon anahtarı, çekme
halkası ve hasarlı lastiği sabitlemekte kullanılan uzatma cıvatası, stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 172.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.9 Tehlike
0 °C'ın altındaki sıcaklıklarda kış
lastikleri kullanın, aksi takdirde
yüksek performanslı spor
lastiklerde hasar meydana
gelmesi mümkündür.
Lastik tanımlamaları
Örneğin 215/60 R 16 95 H
215:lastik genişliği, mm60:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat16:jant çapı / inç cinsinden95:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadar

Araç bakımı165V:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir.
İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Direksiyonel tabanlı lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Lastik hava basınçları 3 192.
Sol veya sağ ön kapı çerçevesindeki
lastik hava basıncı bilgileri etiketi,
orijinal donanım lastikleri ve ilgili lastik
hava basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 192.
Aracınız için onaylanmış lastikler için,
araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.

166Araç bakımı9Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın.
Sıcaklık bağımlılığı Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncıdenetleme sistemi
Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi(TPMS), sürüş esnasında aracın dört
lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması aracın
kullanım iznini geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.

Araç bakımı167
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambasının
w yanmasıyla gösterilir 3 73.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 192.
w , 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı sürmek gerekebilir. Bu süre boyunca
w yanabilir.
w
düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 81.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepnede basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Geri kalan
üç lastik için sistem çalışmaya devam eder.
Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.

168Araç bakımıElektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için: supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için: komple supab gövdesini
değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 192 ve Sürücü Bilgi
Sistemindeki Lastik yükü
menüsündeki uygun ayarı seçin,
3 75. Bu ayar, lastik basıncı
uyarılarında referans alınır.
Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Seçin:
● Hafif 3 kişiye kadar konfor
basıncı için.
● Eko 3 kişiye kadar Eco basıncı
için.
● Tam yük için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her lastik basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda ve tekerleklerin dönmesi veya komple
lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni
tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Servis için bir servise danışın. İlk
tekerlek konumunu eşleştirmek için
iki dakika, dört tekerlek konumunun tümünü eşleştirmek için toplam beş
dakika süre vardır. Daha uzun
sürüyorsa eşleştirme işlemi durur ve
yeniden başlatılmalıdır.
Lastik basınç sensörü eşleştirme
işlemi şöyle gerçekleştirilir:
1. Park frenini (el freni) çekin.
2. Kontağı açın.
