Péče o vozidlo159Č.Obvod14–15Modul řízení motoru16Startér17Modul řízení převodovky18Vyhřívání zadního skla19Přední elektricky ovládaná okna20Zadní elektricky ovládaná okna21Zadní elektrické centrum22Levé dálkové světlo (halogení)23Systém ostřikovačů světlometů24Pravé potkávací světlo (Xenon)25Levé potkávací světlo (Xenon)26Přední světla do mlhy27–28–29Elektrická parkovací brzda30ABSČ.Obvod31–32Airbag33Adaptivní přední osvětlení/auto‐
matické ovládání světel34Recirkulace výfukových plynů35Vnější zrcátko/dešťový snímač36Klimatizace37Elektromagnet odvětrávání
nádoby38Vakuová pumpa39Centrální řídicí modul40Ostřikovač čelního okna41Pravé dálkové světlo (halogení)42Ventilátor chladiče43Stěrač čelního skla44Stěrač čelního skla45Ventilátor chladiče46–Č.Obvod47Houkačka48Ventilátor chladiče49Palivové čerpadlo50Naklápění světlometů/adaptivní
přední osvětlení51Uzávěr vzduchu52–53Řídicí modul převodovky/řídicí
jednotka motoru54Vývěva/sdružený přístroj přístro‐
jové desky/topení a ventilace/
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

160Péče o vozidloPojistková skříňkav přístrojové desce
Pojistková skříňka je za odkládací
schránkou v přístrojové desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.
Č.Obvod1Displeje2Vnější osvětlení/řídicí modul
karosérie3Vnější osvětlení/řídicí modul
karosérie4Informační a zábavní systém5Informační systém/přístroj6Napájecí zásuvka7Napájecí zásuvka8Levé tlumené světlo/řídicí modul
karosérieČ.Obvod9Pravé tlumené světlo/řídicí
modul karosérie/modul airbagů10Zámky dveří/řídicí modul karo‐
série11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Napájecí zásuvka17Systém klimatizace18Logistika19Modul řízení karoserie20Modul řízení karoserie21Sestava sdruženého přístroje22Snímač zapalování23Modul řízení karoserie24Modul řízení karoserie

Péče o vozidlo161Č.Obvod25–26–
Pojistková skříňkav zavazadlovém prostoru
Pojistková skříňka je na levé straně za krytem v bočním obložení
zavazadlového prostoru.
Sejměte kryt.
Přiřazení pojistekČ.Obvod1–2–3Parkovací asistent4–5–6–7–8–9–10–11–12–13–14Zadní sedadlo/elektrické sklá‐
pění15–16Vnitřní zpětné zrcátko

162Péče o vozidloČ.Obvod17Napájecí zásuvka18–19Vyhřívání volantu20–21Vyhřívání předních sedadel22–23–24–25–26Deaktivovaný logistický režim27–28–29–30–31Zesilovač/subwoofer32Systém aktivního tlumeníNářadí vozidlaNářadí
Zvedák a nářadí se nacházejí v sadě
nářadí pod rezervním kolem
v zavazadlovém prostoru. Klíč na
kola, tažné oko a prodlužovací šroub
pro zajištění poškozeného kola jsou
uloženy v sáčku na nářadí
umístěném v prohlubni pro rezervní
kolo blízko sady nářadí. Rezervní
kolo 3 170.
Kola a pneumatiky
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokudmožno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatikyZimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
V souladu s předpisy dané země
nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.

Péče o vozidlo1639Nebezpečí
Při teplotách nižších než 0 °C
používejte zimní pneumatiky,
v opačném případě hrozí
nebezpečí poškození vysoce
výkonných sportovních
pneumatik.
Značení pneumatik
Např. 215/60 R 16 95 H
215:šířka pneumatiky, mm60:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/hVyberte pneumatiku správnou pro
maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Směrové pneumatiky
Směrové pneumatiky musíte nasadit tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchuv pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Tlak vzduchu v pneumatikách
3 191.
Na štítku s údaji o tlacích
v pneumatikách na rámu levých nebo
pravých předních dveří jsou uvedeny
pneumatiky montované jako
originální výbava a příslušné tlaky
v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.

164Péče o vozidloTlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 191.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování.
Závislost na teplotě Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Systém monitorování tlakuvzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách
(TPMS) jednou za minutu tlak ve
všech čtyřech pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.

Péče o vozidlo165Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí
mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost schválení vozidla
k provozu.

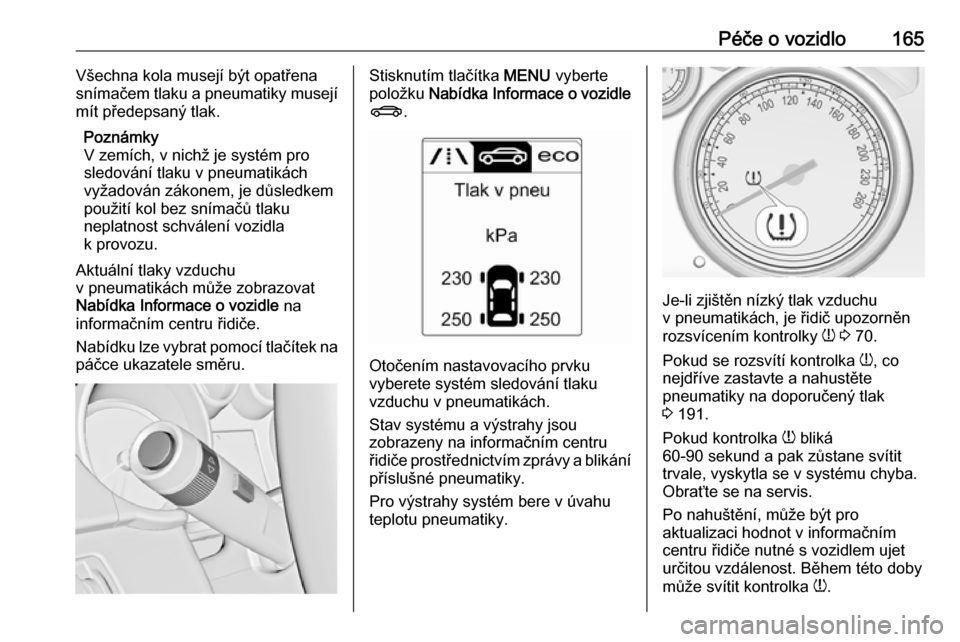

Aktuální tlaky vzduchu
v pneumatikách může zobrazovat
Nabídka Informace o vozidle na
informačním centru řidiče.
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.Stisknutím tlačítka MENU vyberte
položku Nabídka Informace o vozidle
X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy jsou
zobrazeny na informačním centru
řidiče prostřednictvím zprávy a blikání příslušné pneumatiky.
Pro výstrahy systém bere v úvahu
teplotu pneumatiky.
Je-li zjištěn nízký tlak vzduchu
v pneumatikách, je řidič upozorněn
rozsvícením kontrolky w 3 70.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 191.
Pokud kontrolka w bliká
60-90 sekund a pak zůstane svítit
trvale, vyskytla se v systému chyba.
Obraťte se na servis.
Po nahuštění, může být pro
aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může svítit kontrolka w.

166Péče o vozidloPokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat pokles tlaku ke spodní
hranici. Zkontrolujte tlak vzduchu
v pneumatikách.
Zprávy vozidla 3 78.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.Provozování elektronických systémů
nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 191, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatížení
pneumatik 3 73. Toto nastavení je
referencí pro upozornění na nízký tlak
vzduchu v pneumatikách.

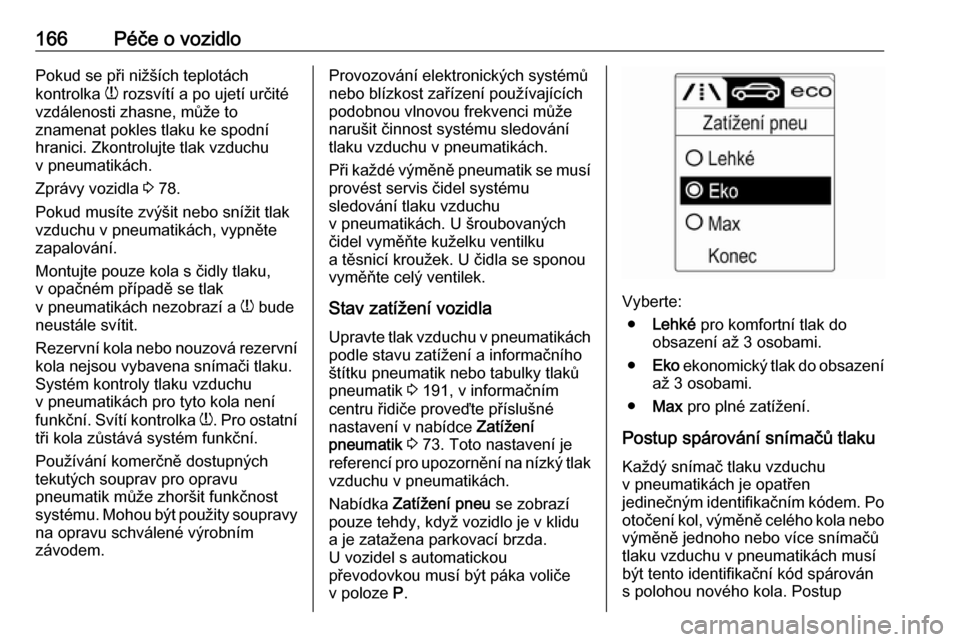

Nabídka Zatížení pneu se zobrazí
pouze tehdy, když vozidlo je v klidu
a je zatažena parkovací brzda.
U vozidel s automatickou
převodovkou musí být páka voliče
v poloze P.
Vyberte:
● Lehké pro komfortní tlak do
obsazení až 3 osobami.
● Eko ekonomický tlak do obsazení
až 3 osobami.
● Max pro plné zatížení.
Postup spárování snímačů tlaku
Každý snímač tlaku vzduchu
v pneumatikách je opatřen
jedinečným identifikačním kódem. Po otočení kol, výměně celého kola nebovýměně jednoho nebo více snímačůtlaku vzduchu v pneumatikách musí
být tento identifikační kód spárován
s polohou nového kola. Postup

Péče o vozidlo167spárování snímačů tlaku vzduchu
v pneumatikách by se měl provést
také po výměně rezervního kola za
kolo se snímačem tlaku vzduchu v pneumatikách.
Kontrolka poruchy w a výstražná
zpráva nebo kód musejí zhasnout při
následujícím cyklu zapalování.
Snímače se párují vzhledem k poloze
kola pomocí přístroje k načítání
systému v následujícím pořadí: levé
přední kolo, pravé přední kolo, pravé
zadní kolo a zadní levé zadní kolo.
V aktuálně aktivní poloze bude svítit
světlo ukazatele směru, dokud
nebude snímač spárován.
V případě potřeby kontaktujte servis.
Načtení polohy prvního kola trvá dvě
minuty. Načtení poloh všech čtyř kol
trvá pět minut. Pokud proces
párování trvá déle, musí se přerušit
a spustit znovu.
Postup spárování snímačů tlaku
vzduchu v pneumatikách:
1. Zabrzděte parkovací brzdu.
2. Zapněte zapalování.3. U vozidel s automatickou převodovkou přesuňte páku
voliče do polohy P.
U vozidel s manuální
převodovkou: zařaďte neutrál.
4. Použijte tlačítko MENU na páčce
ukazatelů směru a vyberte položku Nabídka Informace
o vozidle v informačním centru
řidiče.
5. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
6. Stisknutím tlačítka SET/CLR
zahájíte proces přiřazování
snímačů. Měla by se zobrazit
zpráva s požadavkem na
akceptování procesu.
Dalším stisknutím tlačítka
SET/CLR výběr potvrdíte.
Dvakrát zazní houkačka, čímž
sdělí, že přijímač je v režimu pro opětovné načtení.
7. Začněte levým předním kolem. 8. Umístěte zařízení k bočnici pneumatiky vedle dříku ventilku.
Stisknutím tlačítka aktivujte
snímač tlaku vzduchuv pneumatikách. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
tohoto kola.
9. Pokračujte pravým předním kolem a opakujte postup uvedenýv kroku 8.
10. Pokračujte pravým zadním kolem a opakujte postup uvedený
v kroku 8.
11. Pokračujte k levému zadnímu kolu a opakujte postup uvedený
v kroku 8. Dvojí zaznění houkačky indikuje, že identifikační kód
snímače byl přiřazen levé zadní
pneumatice a že proces
přiřazování snímačů tlaku
v pneumatikách již není aktivní.
12. Vypněte zapalování.
13. Nastavte všechny čtyři tlaky na doporučený tlak vzduchu, který je
uveden na štítku s tlaky huštění.
14. Zajistěte, aby stav zatížení pneumatik byl nastaven podle
zvoleného tlaku 3 73.

168Péče o vozidloHloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (u zimních pneumatik
4 mm).
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než

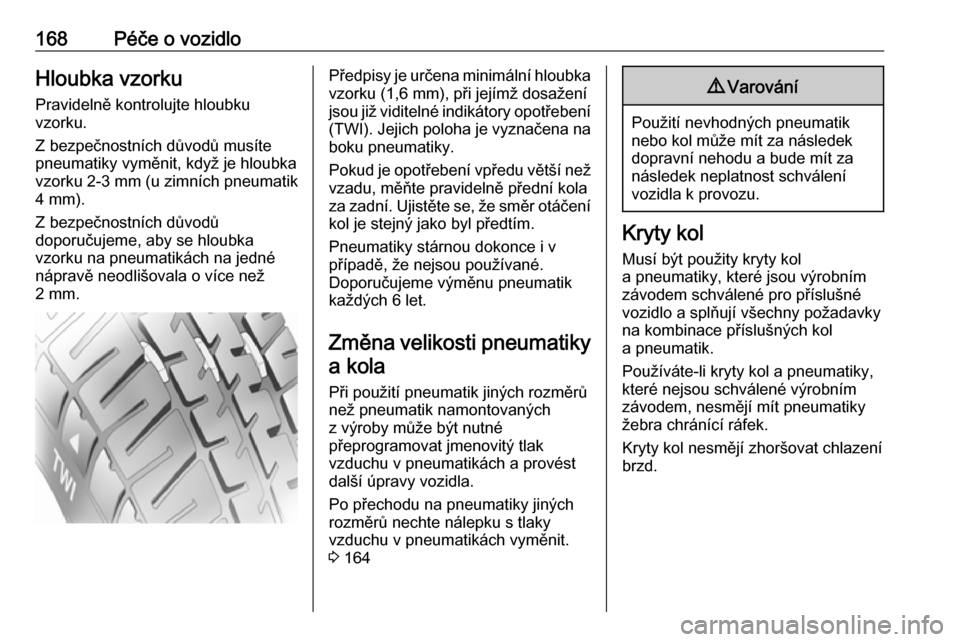

2 mm.Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, měňte pravidelně přední kola
za zadní. Ujistěte se, že směr otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky a kola
Při použití pneumatik jiných rozměrů
než pneumatik namontovaných
z výroby může být nutné
přeprogramovat jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.
3 1649 Varování
Použití nevhodných pneumatik
nebo kol může mít za následek
dopravní nehodu a bude mít za
následek neplatnost schválení
vozidla k provozu.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.
