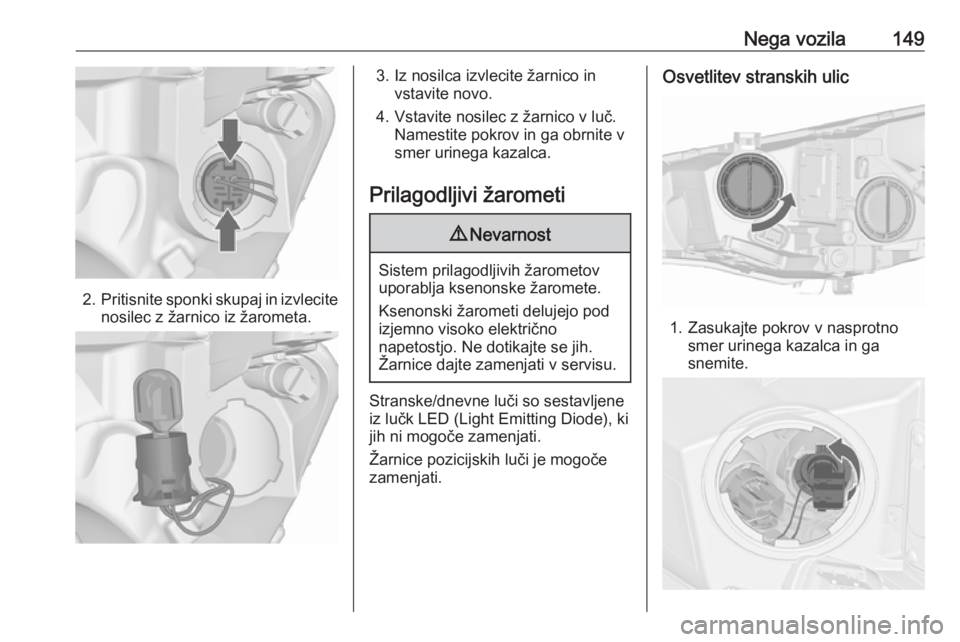

Nega vozila149
2.Pritisnite sponki skupaj in izvlecite
nosilec z žarnico iz žarometa.
3. Iz nosilca izvlecite žarnico in vstavite novo.
4. Vstavite nosilec z žarnico v luč. Namestite pokrov in ga obrnite v
smer urinega kazalca.
Prilagodljivi žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Ne dotikajte se jih.
Žarnice dajte zamenjati v servisu.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.

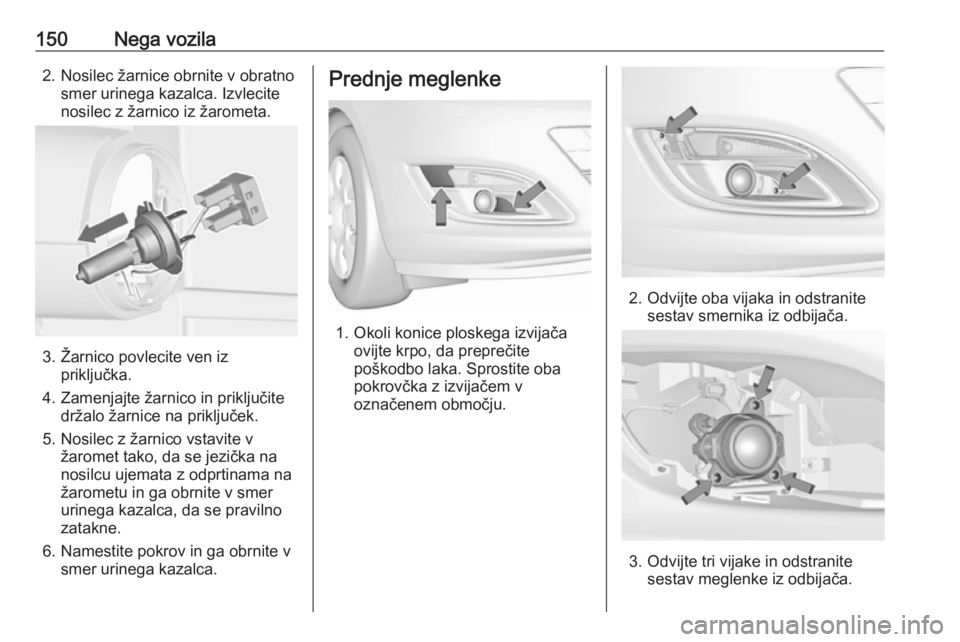

150Nega vozila2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednje meglenke
1. Okoli konice ploskega izvijača ovijte krpo, da preprečite
poškodbo laka. Sprostite oba
pokrovčka z izvijačem v
označenem območju.
2. Odvijte oba vijaka in odstranite sestav smernika iz odbijača.
3. Odvijte tri vijake in odstranite sestav meglenke iz odbijača.

Nega vozila151

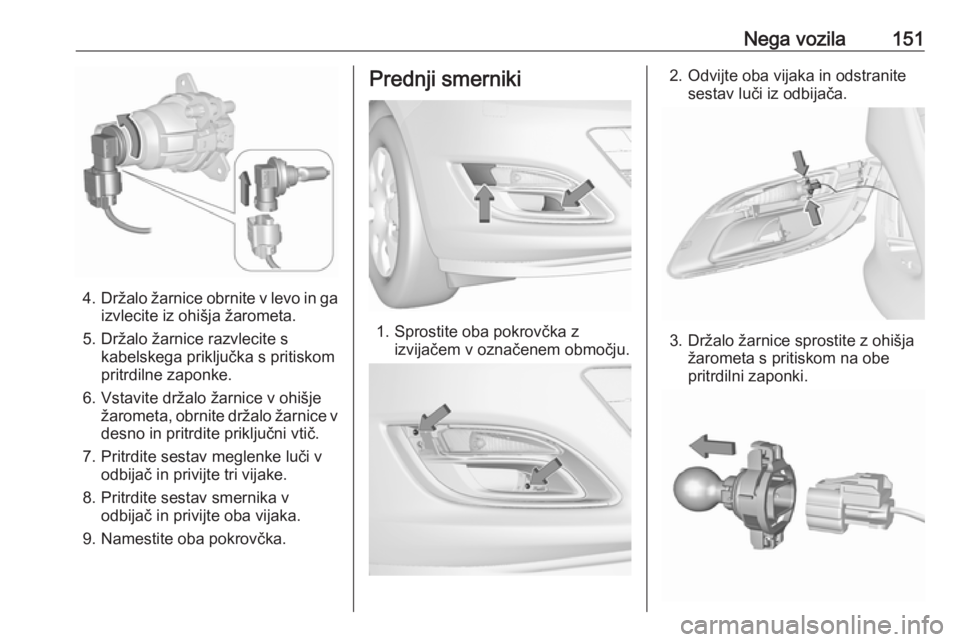

4.Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
5. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
6. Vstavite držalo žarnice v ohišje žarometa, obrnite držalo žarnice v
desno in pritrdite priključni vtič.
7. Pritrdite sestav meglenke luči v odbijač in privijte tri vijake.
8. Pritrdite sestav smernika v odbijač in privijte oba vijaka.
9. Namestite oba pokrovčka.
Prednji smerniki
1. Sprostite oba pokrovčka z izvijačem v označenem območju.
2. Odvijte oba vijaka in odstranitesestav luči iz odbijača.
3. Držalo žarnice sprostite z ohišja žarometa s pritiskom na obe
pritrdilni zaponki.

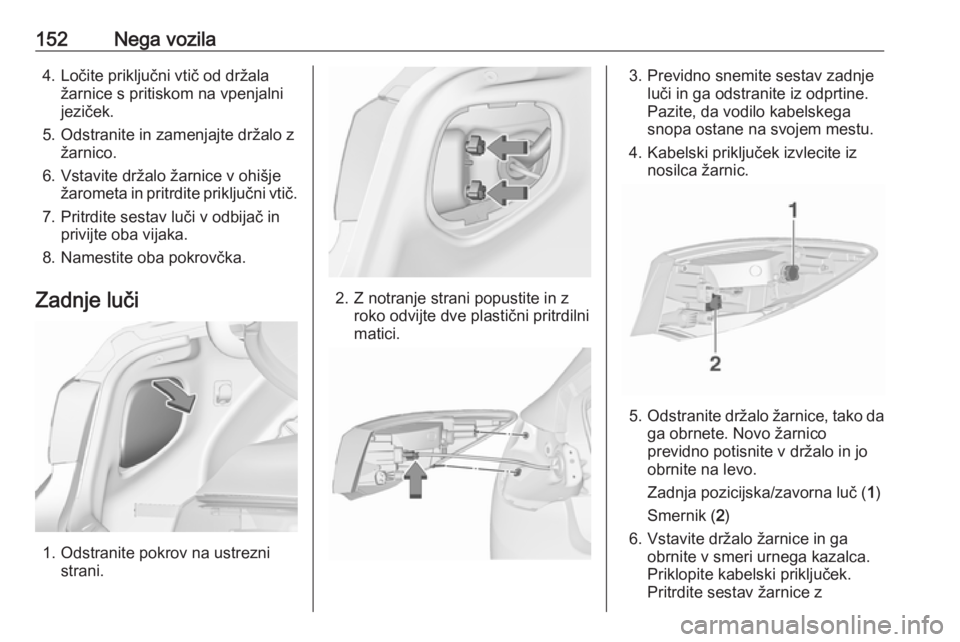

152Nega vozila4. Ločite priključni vtič od držalažarnice s pritiskom na vpenjalni
jeziček.
5. Odstranite in zamenjajte držalo z žarnico.
6. Vstavite držalo žarnice v ohišje žarometa in pritrdite priključni vtič.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Namestite oba pokrovčka.
Zadnje luči
1. Odstranite pokrov na ustrezni strani.
2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Priklopite kabelski priključek.
Pritrdite sestav žarnice z

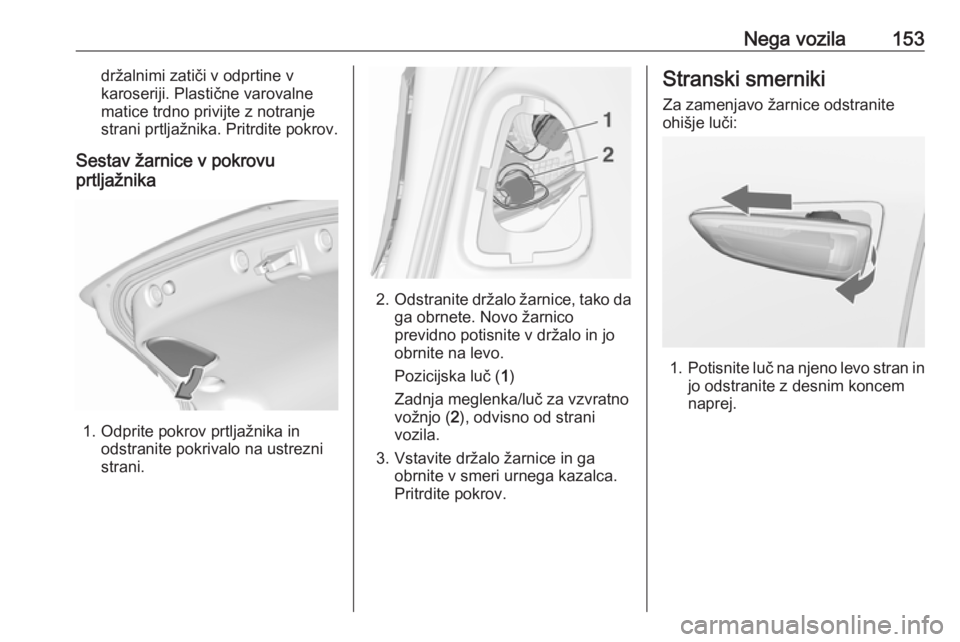

Nega vozila153držalnimi zatiči v odprtine v
karoseriji. Plastične varovalne
matice trdno privijte z notranje
strani prtljažnika. Pritrdite pokrov.
Sestav žarnice v pokrovu
prtljažnika
1. Odprite pokrov prtljažnika in odstranite pokrivalo na ustrezni
strani.
2. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani
vozila.
3. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Pritrdite pokrov.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z desnim koncem
naprej.

154Nega vozila

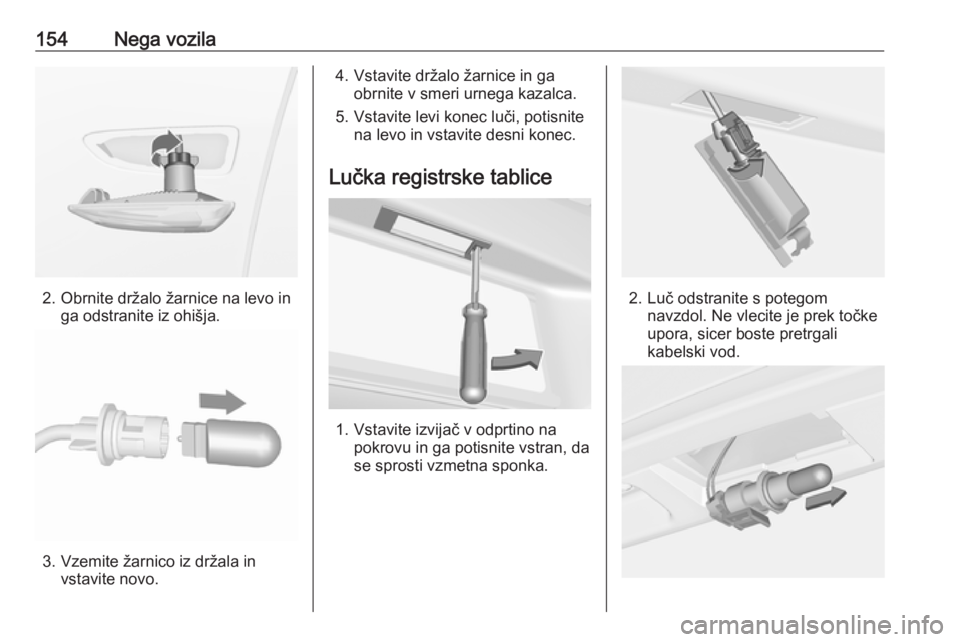

2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.

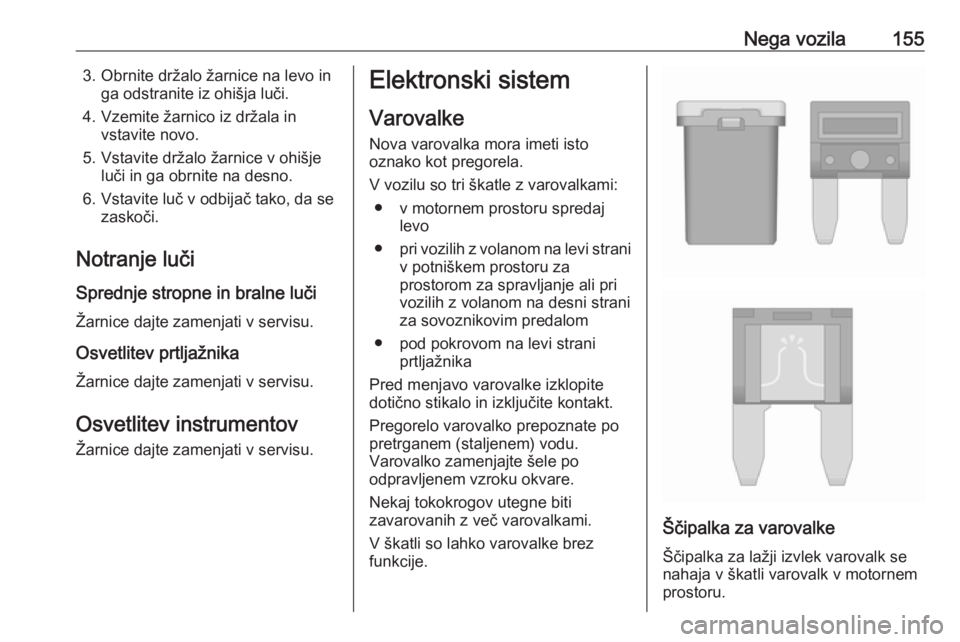

Nega vozila1553. Obrnite držalo žarnice na levo inga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri vozilih z volanom na desni strani
za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

156Nega vozila

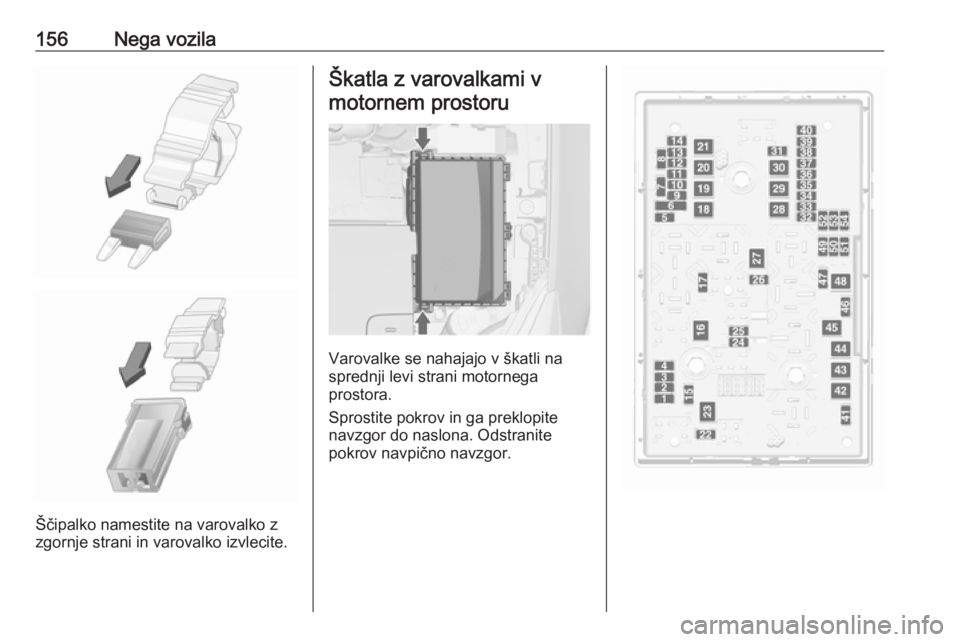

Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

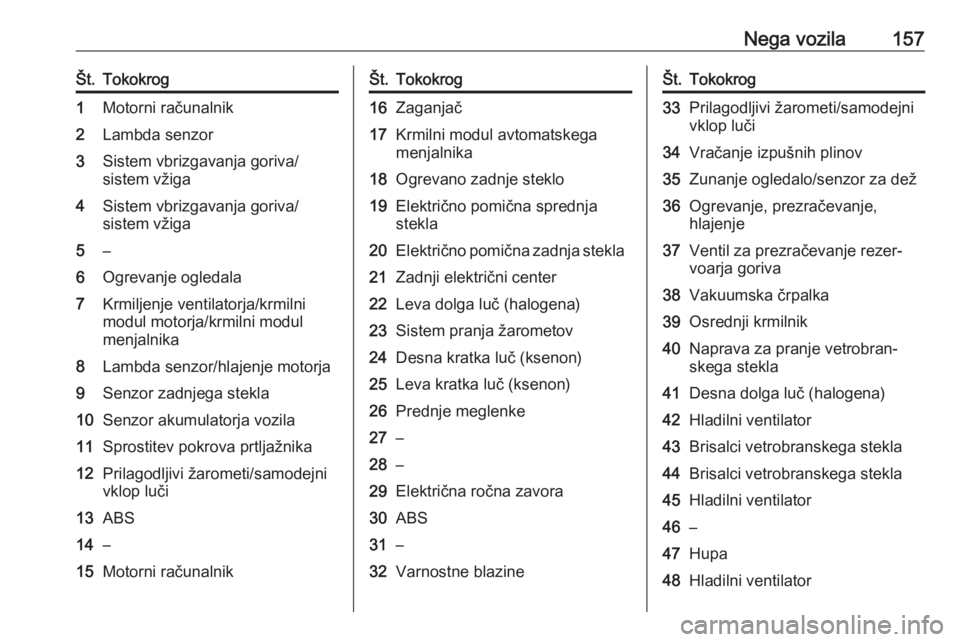

Nega vozila157Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva/
sistem vžiga4Sistem vbrizgavanja goriva/
sistem vžiga5–6Ogrevanje ogledala7Krmiljenje ventilatorja/krmilni
modul motorja/krmilni modul
menjalnika8Lambda senzor/hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Sprostitev pokrova prtljažnika12Prilagodljivi žarometi/samodejni
vklop luči13ABS14–15Motorni računalnikŠt.Tokokrog16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27–28–29Električna ročna zavora30ABS31–32Varnostne blazineŠt.Tokokrog33Prilagodljivi žarometi/samodejni
vklop luči34Vračanje izpušnih plinov35Zunanje ogledalo/senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilnik40Naprava za pranje vetrobran‐
skega stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–47Hupa48Hladilni ventilator

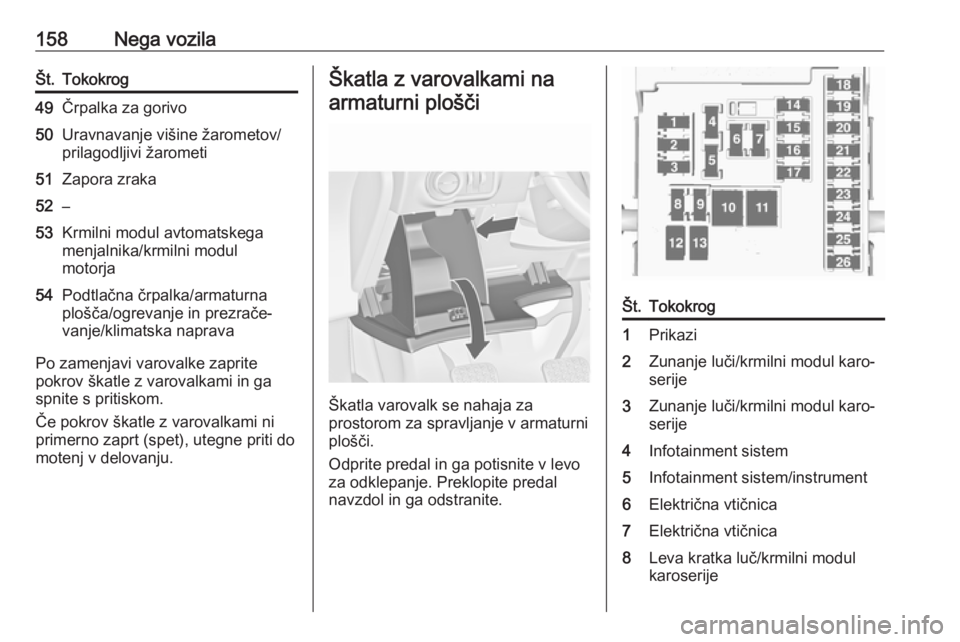

158Nega vozilaŠt.Tokokrog49Črpalka za gorivo50Uravnavanje višine žarometov/
prilagodljivi žarometi51Zapora zraka52–53Krmilni modul avtomatskega
menjalnika/krmilni modul
motorja54Podtlačna črpalka/armaturna
plošča/ogrevanje in prezrače‐
vanje/klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
Škatla varovalk se nahaja za
prostorom za spravljanje v armaturni
plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.
Št.Tokokrog1Prikazi2Zunanje luči/krmilni modul karo‐
serije3Zunanje luči/krmilni modul karo‐
serije4Infotainment sistem5Infotainment sistem/instrument6Električna vtičnica7Električna vtičnica8Leva kratka luč/krmilni modul
karoserije
