OPEL ASTRA J 2019 Инструкция по эксплуатации (in Russian)

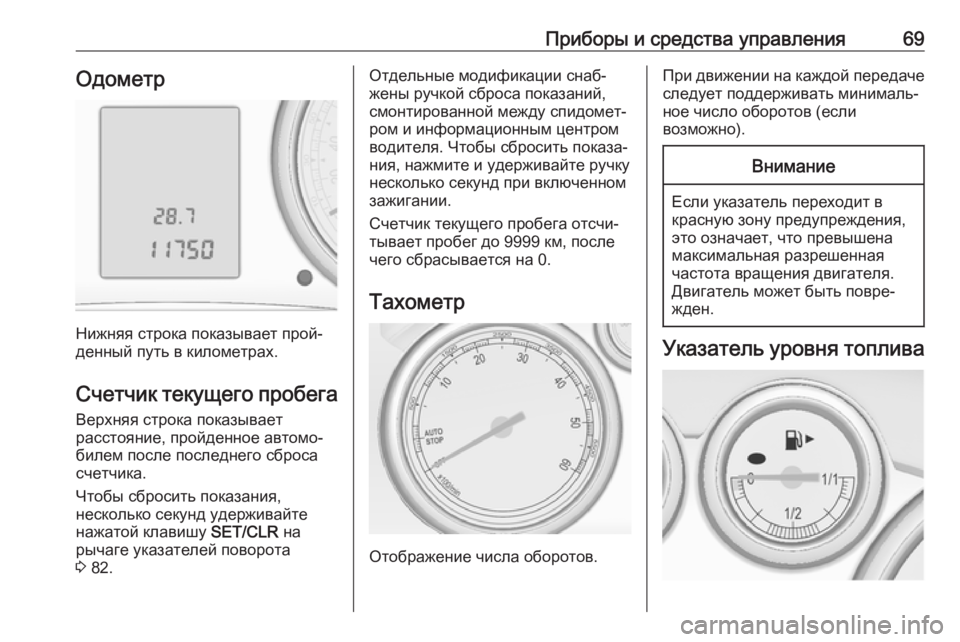

Приборы и средства управления69Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего пробега Верхняя строка показывает
расстояние, пройденное автомо‐
билем после последнего сброса
счетчика.
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателей поворота
3 82.
Отдельные модификации снаб‐
жены ручкой сброса показаний,
смонтированной между спидомет‐
ром и информационным центром
водителя. Чтобы сбросить показа‐
ния, нажмите и удерживайте ручку
несколько секунд при включенном
зажигании.
Счетчик текущего пробега отсчи‐
тывает пробег до 9999 км, после
чего сбрасывается на 0.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива

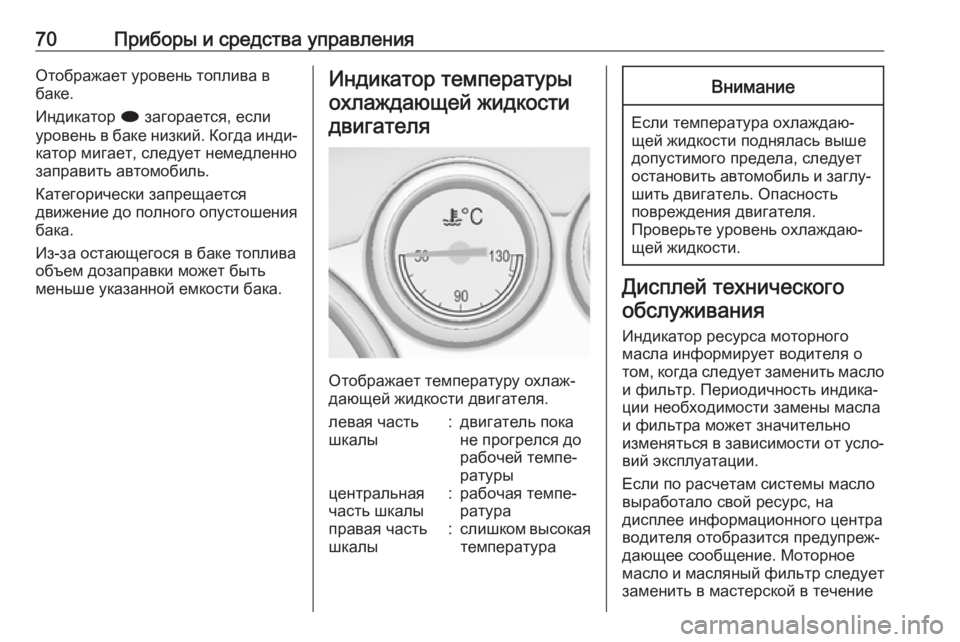

70Приборы и средства управленияОтображает уровень топлива в
баке.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается
движение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Индикатор температуры
охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Индикатор ресурса моторного
масла информирует водителя о
том, когда следует заменить масло
и фильтр. Периодичность индика‐
ции необходимости замены масла
и фильтра может значительно изменяться в зависимости от усло‐ вий эксплуатации.
Если по расчетам системы масло
выработало свой ресурс, на
дисплее информационного центра
водителя отобразится предупреж‐
дающее сообщение. Моторное
масло и масляный фильтр следует
заменить в мастерской в течение

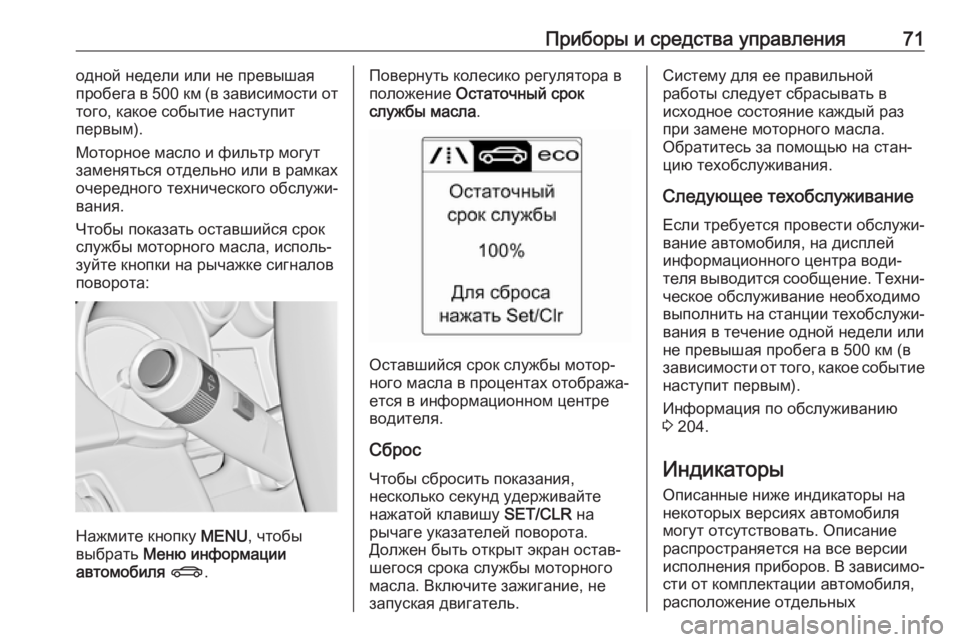

Приборы и средства управления71одной недели или не превышая
пробега в 500 км (в зависимости от
того, какое событие наступит
первым).
Моторное масло и фильтр могут
заменяться отдельно или в рамках
очередного технического обслужи‐
вания.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:
Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре
водителя.
Сброс
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателей поворота.
Должен быть открыт экран остав‐
шегося срока службы моторного
масла. Включите зажигание, не
запуская двигатель.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание
Если требуется провести обслужи‐ вание автомобиля, на дисплей
информационного центра води‐
теля выводится сообщение. Техни‐
ческое обслуживание необходимо
выполнить на станции техобслужи‐ вания в течение одной недели или
не превышая пробега в 500 км (в
зависимости от того, какое событие наступит первым).
Информация по обслуживанию
3 204.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных

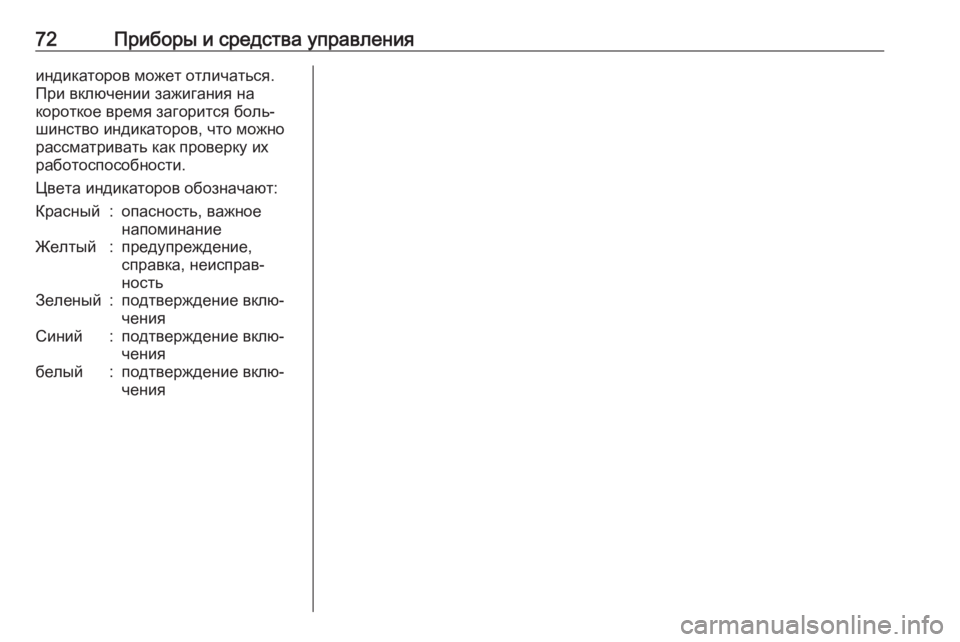

72Приборы и средства управленияиндикаторов может отличаться.
При включении зажигания на
короткое время загорится боль‐
шинство индикаторов, что можно
рассматривать как проверку их
работоспособности.
Цвета индикаторов обозначают:Красный:опасность, важное
напоминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

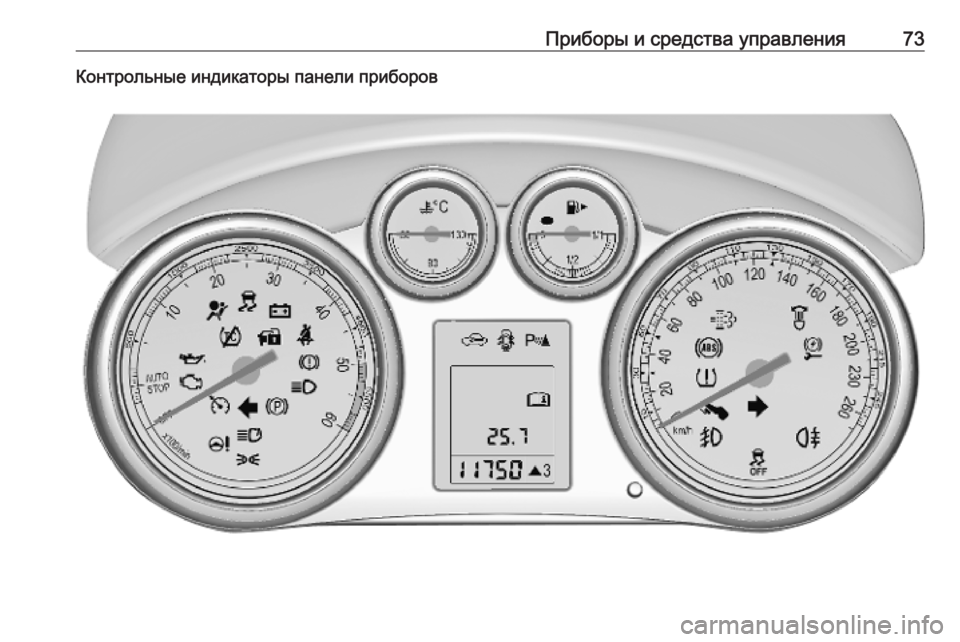

Приборы и средства управления73Контрольные индикаторы панели приборов

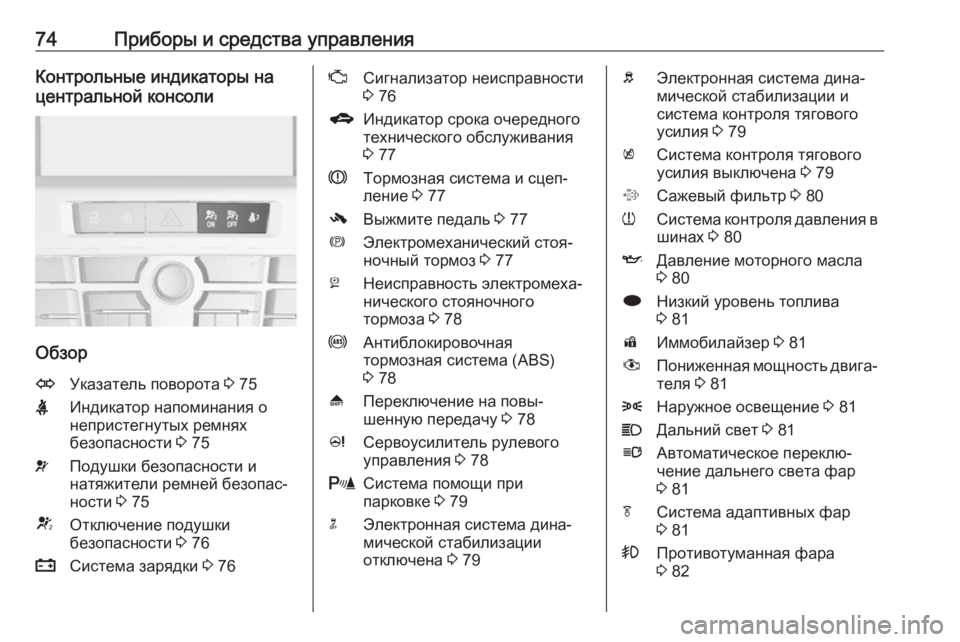

74Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 75XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 75vПодушки безопасности и
натяжители ремней безопас‐
ности 3 75VОтключение подушки
безопасности 3 76pСистема зарядки 3 76ZСигнализатор неисправности
3 76gИндикатор срока очередного
технического обслуживания
3 77RТормозная система и сцеп‐
ление 3 77-Выжмите педаль 3 77mЭлектромеханический стоя‐
ночный тормоз 3 77jНеисправность электромеха‐
нического стояночного
тормоза 3 78uАнтиблокировочная
тормозная система (ABS)
3 78[Переключение на повы‐
шенную передачу 3 78cСервоусилитель рулевого
управления 3 78rСистема помощи при
парковке 3 79nЭлектронная система дина‐
мической стабилизации
отключена 3 79bЭлектронная система дина‐
мической стабилизации и
система контроля тягового
усилия 3 79kСистема контроля тягового
усилия выключена 3 79%Сажевый фильтр 3 80wСистема контроля давления в
шинах 3 80IДавление моторного масла
3 80iНизкий уровень топлива
3 81dИммобилайзер 3 81#Пониженная мощность двига‐
теля 3 818Наружное освещение 3 81CДальний свет 3 81lАвтоматическое переклю‐
чение дальнего света фар
3 81fСистема адаптивных фар
3 81>Противотуманная фара
3 82

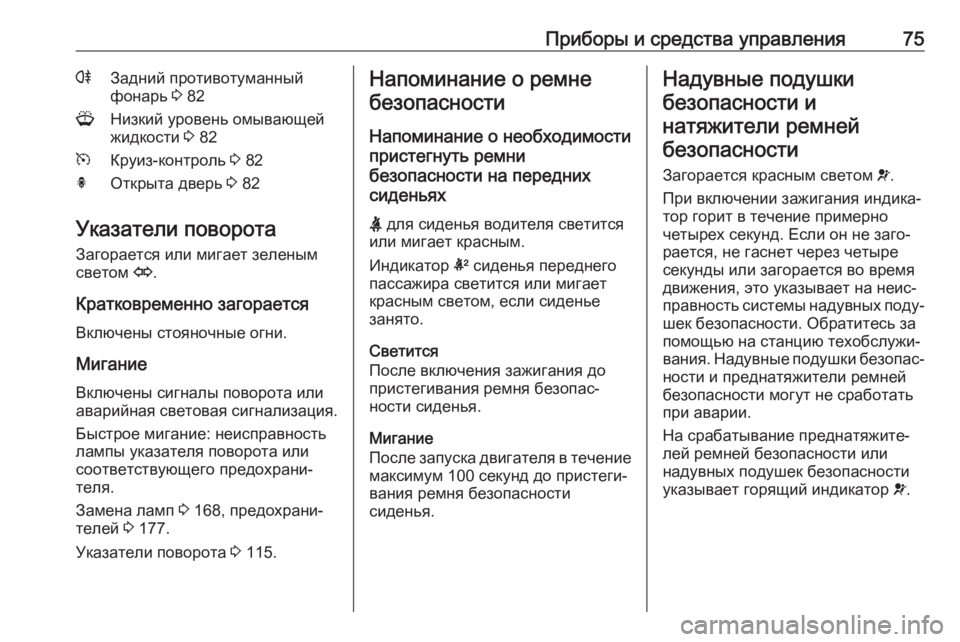

Приборы и средства управления75rЗадний противотуманный
фонарь 3 82GНизкий уровень омывающей
жидкости 3 82mКруиз-контроль 3 82hОткрыта дверь 3 82
Указатели поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Быстрое мигание: неисправность
лампы указателя поворота или
соответствующего предохрани‐
теля.
Замена ламп 3 168, предохрани‐
телей 3 177.
Указатели поворота 3 115.
Напоминание о ремне
безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира светится или мигает
красным светом, если сиденье
занято.
Светится
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности
сиденья.Надувные подушки
безопасности инатяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐ тор горит в течение примерно
четырех секунд. Если он не заго‐
рается, не гаснет через четыре
секунды или загорается во время
движения, это указывает на неис‐
правность системы надувных поду‐
шек безопасности. Обратитесь за
помощью на станцию техобслужи‐
вания. Надувные подушки безопас‐ ности и преднатяжители ремней
безопасности могут не сработать
при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.

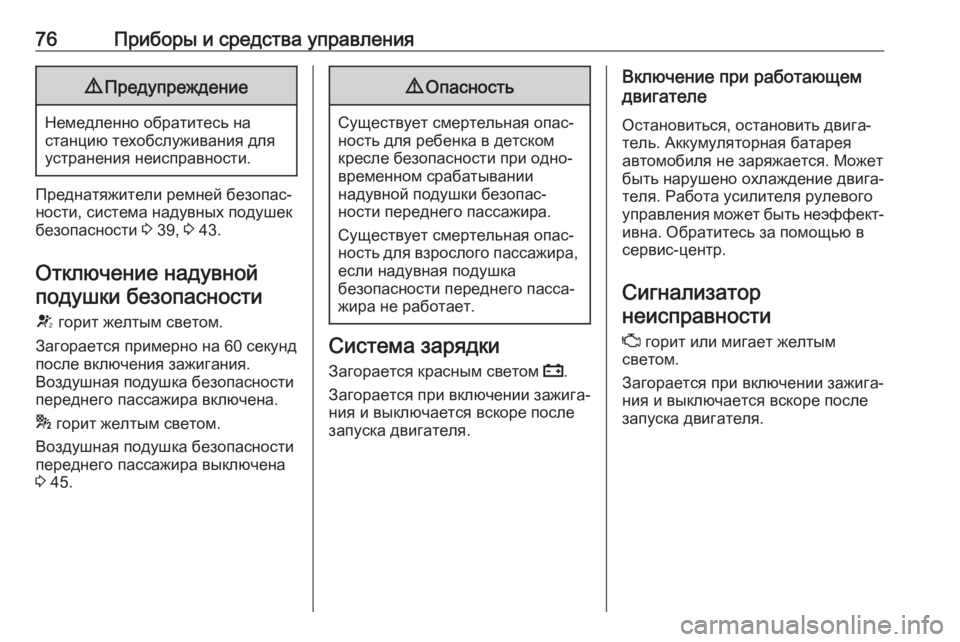

76Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 39, 3 43.
Отключение надувной подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания.
Воздушная подушка безопасности
переднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 45.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью в
сервис-центр.
Сигнализатор неисправности
Z горит или мигает желтым
светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.

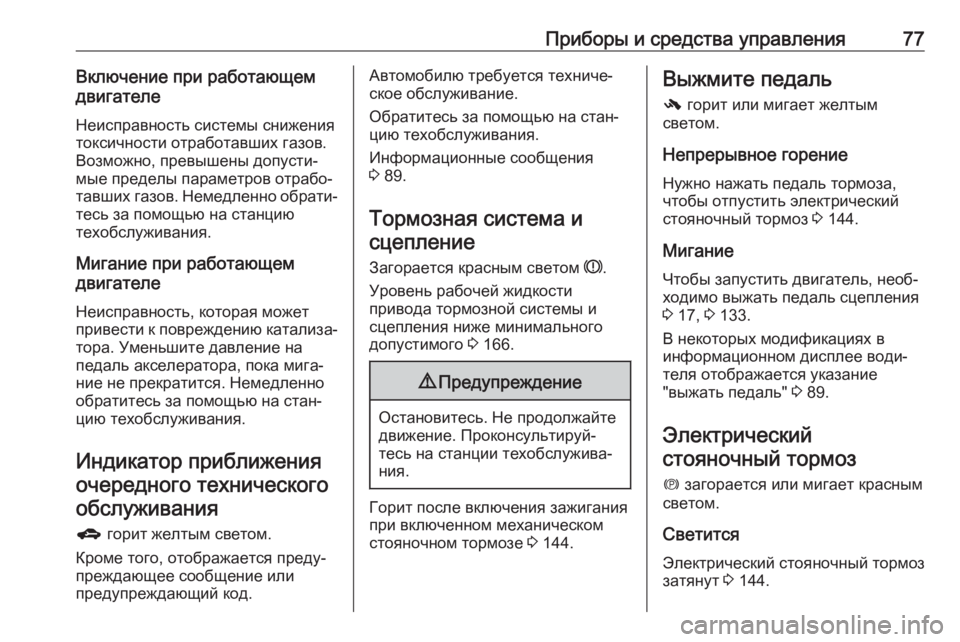

Приборы и средства управления77Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно, превышены допусти‐
мые пределы параметров отрабо‐
тавших газов. Немедленно обрати‐
тесь за помощью на станцию
техобслуживания.
Мигание при работающем
двигателе
Неисправность, которая можетпривести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора, пока мига‐
ние не прекратится. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Индикатор приближения очередного техническогообслуживания
g горит желтым светом.
Кроме того, отображается преду‐
преждающее сообщение или
предупреждающий код.Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 89.
Тормозная система и
сцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального допустимого 3 166.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 144.
Выжмите педаль
- горит или мигает желтым
светом.
Непрерывное горение Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 144.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 17, 3 133.
В некоторых модификациях в
информационном дисплее води‐
теля отображается указание
"выжать педаль" 3 89.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Светится
Электрический стояночный тормоз
затянут 3 144.

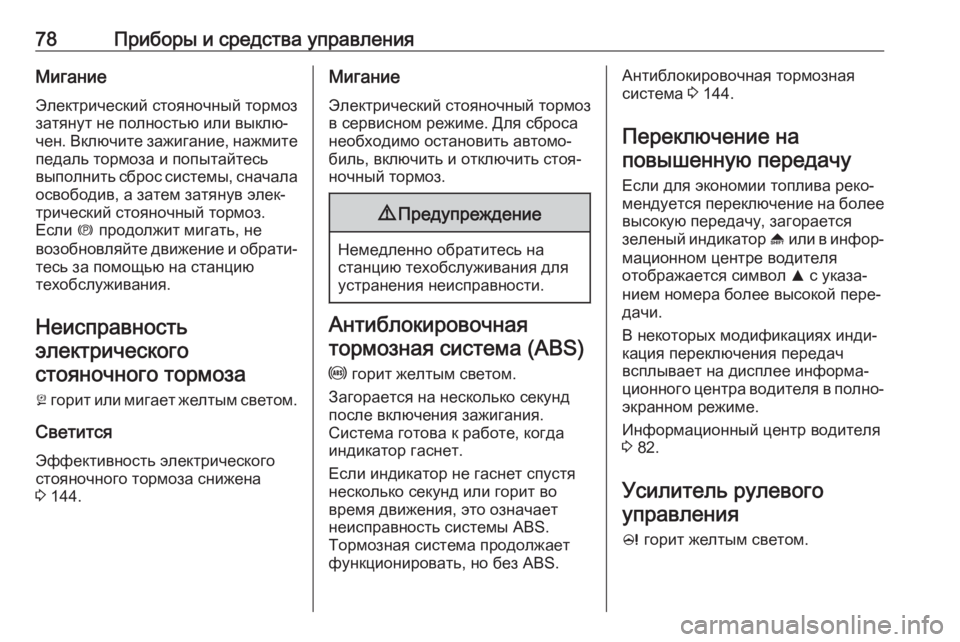

78Приборы и средства управленияМиганиеЭлектрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь
выполнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не
возобновляйте движение и обрати‐
тесь за помощью на станцию
техобслуживания.
Неисправность электрического
стояночного тормоза
j горит или мигает желтым светом.
Светится
Эффективность электрического стояночного тормоза снижена
3 144.Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает
неисправность системы ABS.
Тормозная система продолжает
функционировать, но без ABS.
Антиблокировочная тормозная
система 3 144.
Переключение на повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, загорается
зеленый индикатор [ или в инфор‐
мационном центре водителя
отображается символ R с указа‐
нием номера более высокой пере‐ дачи.
В некоторых модификациях инди‐
кация переключения передач
всплывает на дисплее информа‐
ционного центра водителя в полно‐ экранном режиме.
Информационный центр водителя
3 82.
Усилитель рулевого управления
c горит желтым светом.
