OPEL ASTRA K 2016.5 Gebruikershandleiding (in Dutch)

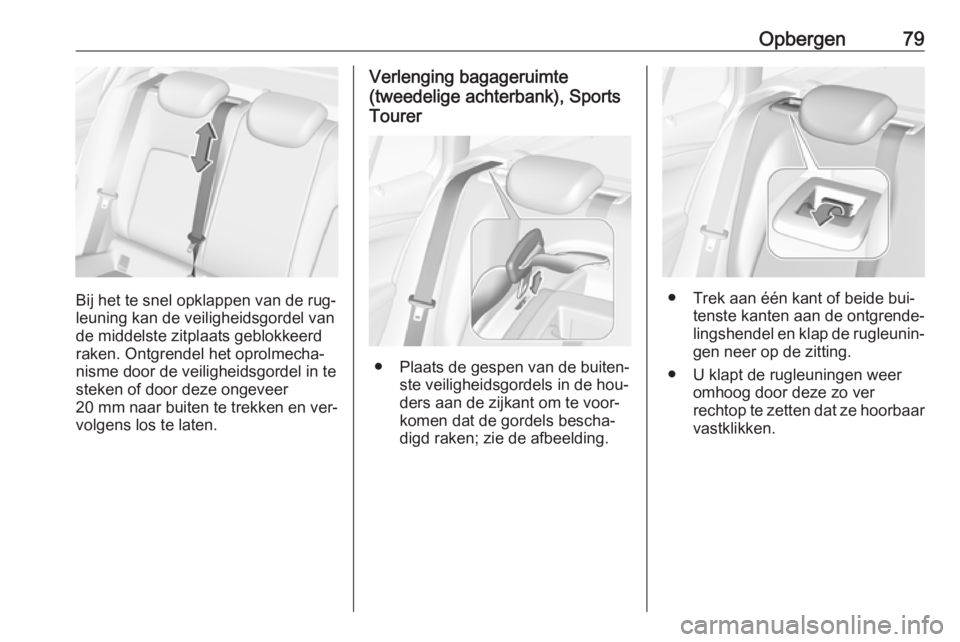

Opbergen79
Bij het te snel opklappen van de rug‐
leuning kan de veiligheidsgordel van
de middelste zitplaats geblokkeerd
raken. Ontgrendel het oprolmecha‐
nisme door de veiligheidsgordel in te steken of door deze ongeveer
20 mm naar buiten te trekken en ver‐
volgens los te laten.
Verlenging bagageruimte
(tweedelige achterbank), Sports
Tourer
● Plaats de gespen van de buiten‐ ste veiligheidsgordels in de hou‐
ders aan de zijkant om te voor‐
komen dat de gordels bescha‐
digd raken; zie de afbeelding.
● Trek aan één kant of beide bui‐ tenste kanten aan de ontgrende‐
lingshendel en klap de rugleunin‐
gen neer op de zitting.
● U klapt de rugleuningen weer omhoog door deze zo ver
rechtop te zetten dat ze hoorbaar vastklikken.

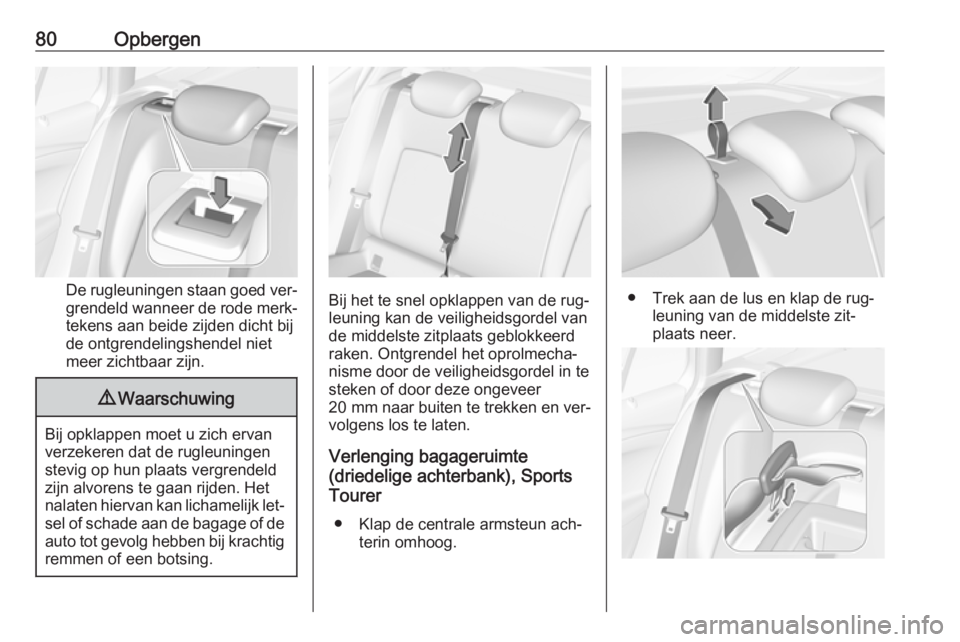

80Opbergen
De rugleuningen staan goed ver‐
grendeld wanneer de rode merk‐
tekens aan beide zijden dicht bij
de ontgrendelingshendel niet
meer zichtbaar zijn.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk let‐ sel of schade aan de bagage of de
auto tot gevolg hebben bij krachtigremmen of een botsing.
Bij het te snel opklappen van de rug‐
leuning kan de veiligheidsgordel van
de middelste zitplaats geblokkeerd
raken. Ontgrendel het oprolmecha‐
nisme door de veiligheidsgordel in te
steken of door deze ongeveer
20 mm naar buiten te trekken en ver‐
volgens los te laten.
Verlenging bagageruimte
(driedelige achterbank), Sports
Tourer
● Klap de centrale armsteun ach‐ terin omhoog.● Trek aan de lus en klap de rug‐ leuning van de middelste zit‐
plaats neer.

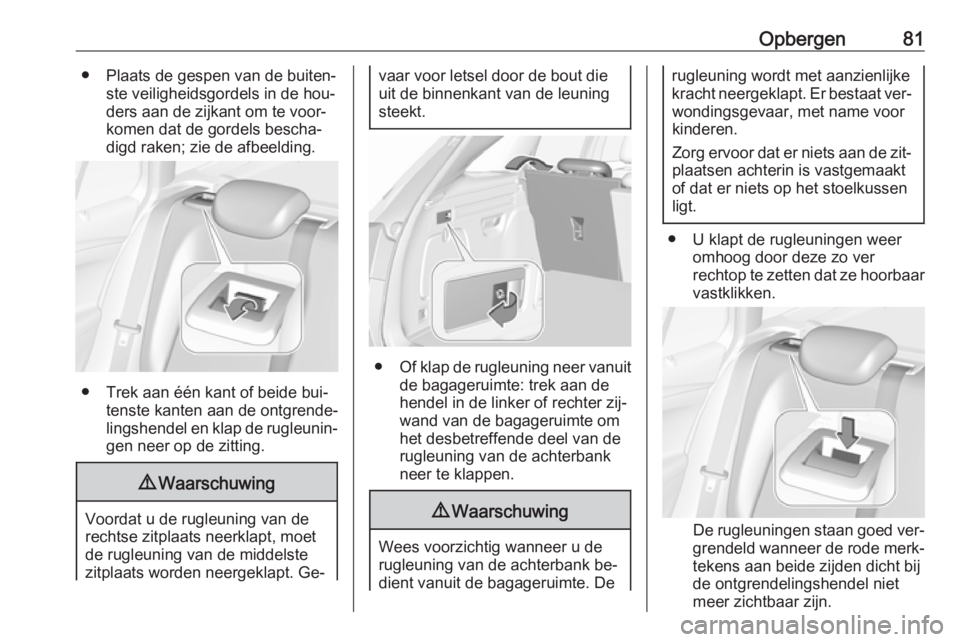

Opbergen81● Plaats de gespen van de buiten‐ste veiligheidsgordels in de hou‐
ders aan de zijkant om te voor‐
komen dat de gordels bescha‐
digd raken; zie de afbeelding.
● Trek aan één kant of beide bui‐ tenste kanten aan de ontgrende‐
lingshendel en klap de rugleunin‐
gen neer op de zitting.
9 Waarschuwing
Voordat u de rugleuning van de
rechtse zitplaats neerklapt, moet
de rugleuning van de middelste
zitplaats worden neergeklapt. Ge‐
vaar voor letsel door de bout die
uit de binnenkant van de leuning
steekt.
● Of klap de rugleuning neer vanuit
de bagageruimte: trek aan de
hendel in de linker of rechter zij‐
wand van de bagageruimte om
het desbetreffende deel van de
rugleuning van de achterbank neer te klappen.
9 Waarschuwing
Wees voorzichtig wanneer u de
rugleuning van de achterbank be‐
dient vanuit de bagageruimte. De
rugleuning wordt met aanzienlijke
kracht neergeklapt. Er bestaat ver‐ wondingsgevaar, met name voor
kinderen.
Zorg ervoor dat er niets aan de zit‐ plaatsen achterin is vastgemaakt
of dat er niets op het stoelkussen
ligt.
● U klapt de rugleuningen weer omhoog door deze zo ver
rechtop te zetten dat ze hoorbaar vastklikken.
De rugleuningen staan goed ver‐
grendeld wanneer de rode merk‐
tekens aan beide zijden dicht bij
de ontgrendelingshendel niet
meer zichtbaar zijn.

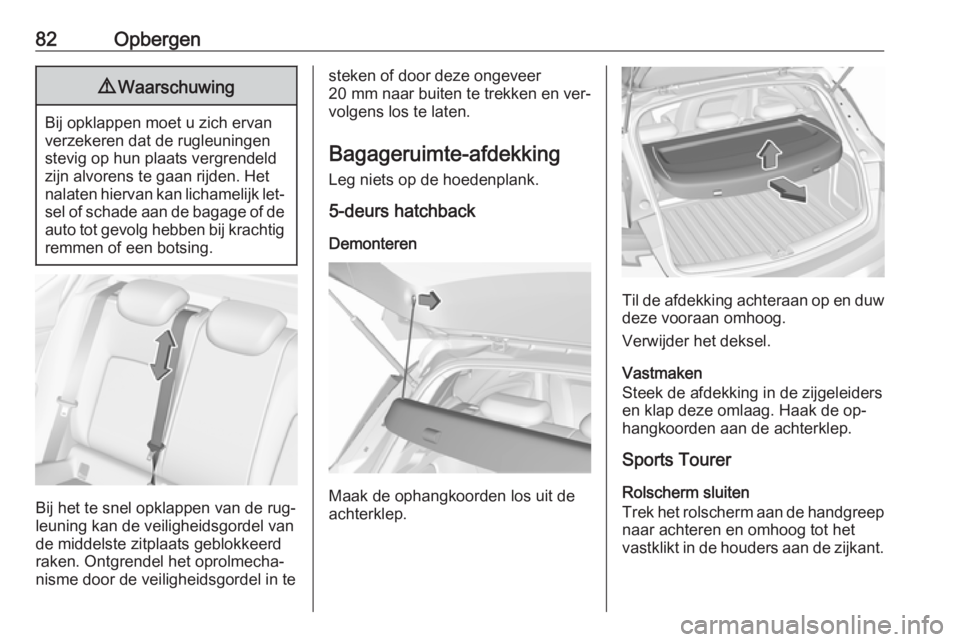

82Opbergen9Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk let‐ sel of schade aan de bagage of deauto tot gevolg hebben bij krachtigremmen of een botsing.
Bij het te snel opklappen van de rug‐
leuning kan de veiligheidsgordel van
de middelste zitplaats geblokkeerd
raken. Ontgrendel het oprolmecha‐
nisme door de veiligheidsgordel in te
steken of door deze ongeveer
20 mm naar buiten te trekken en ver‐
volgens los te laten.
Bagageruimte-afdekking
Leg niets op de hoedenplank.
5-deurs hatchback
Demonteren
Maak de ophangkoorden los uit de
achterklep.
Til de afdekking achteraan op en duw
deze vooraan omhoog.
Verwijder het deksel.
Vastmaken
Steek de afdekking in de zijgeleiders en klap deze omlaag. Haak de op‐ hangkoorden aan de achterklep.
Sports Tourer
Rolscherm sluiten
Trek het rolscherm aan de handgreep
naar achteren en omhoog tot het
vastklikt in de houders aan de zijkant.

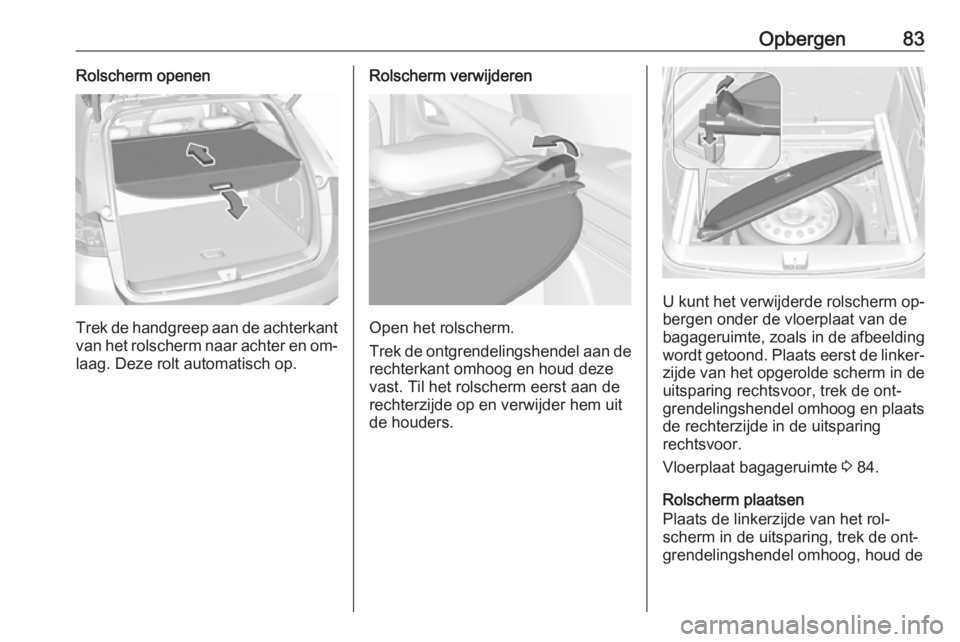

Opbergen83Rolscherm openen
Trek de handgreep aan de achterkantvan het rolscherm naar achter en om‐
laag. Deze rolt automatisch op.
Rolscherm verwijderen
Open het rolscherm.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Til het rolscherm eerst aan de
rechterzijde op en verwijder hem uit
de houders.
U kunt het verwijderde rolscherm op‐
bergen onder de vloerplaat van de
bagageruimte, zoals in de afbeelding
wordt getoond. Plaats eerst de linker‐
zijde van het opgerolde scherm in de
uitsparing rechtsvoor, trek de ont‐
grendelingshendel omhoog en plaats de rechterzijde in de uitsparing
rechtsvoor.
Vloerplaat bagageruimte 3 84.
Rolscherm plaatsen
Plaats de linkerzijde van het rol‐
scherm in de uitsparing, trek de ont‐
grendelingshendel omhoog, houd de

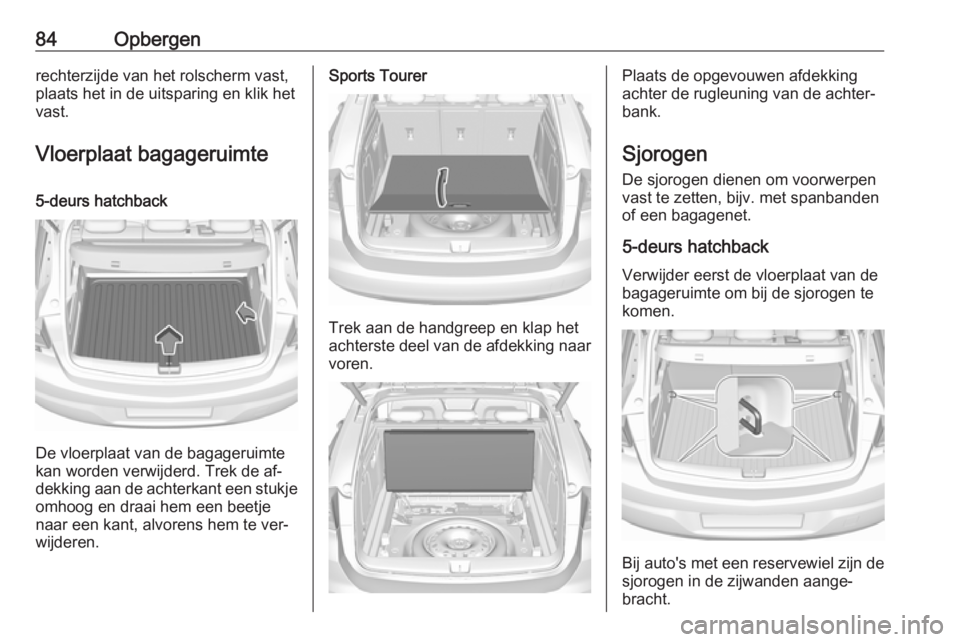

84Opbergenrechterzijde van het rolscherm vast,
plaats het in de uitsparing en klik het
vast.
Vloerplaat bagageruimte
5-deurs hatchback
De vloerplaat van de bagageruimte
kan worden verwijderd. Trek de af‐ dekking aan de achterkant een stukje omhoog en draai hem een beetje
naar een kant, alvorens hem te ver‐
wijderen.
Sports Tourer
Trek aan de handgreep en klap het
achterste deel van de afdekking naar voren.
Plaats de opgevouwen afdekking
achter de rugleuning van de achter‐
bank.
Sjorogen De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
5-deurs hatchback
Verwijder eerst de vloerplaat van de
bagageruimte om bij de sjorogen te
komen.
Bij auto's met een reservewiel zijn de sjorogen in de zijwanden aange‐
bracht.

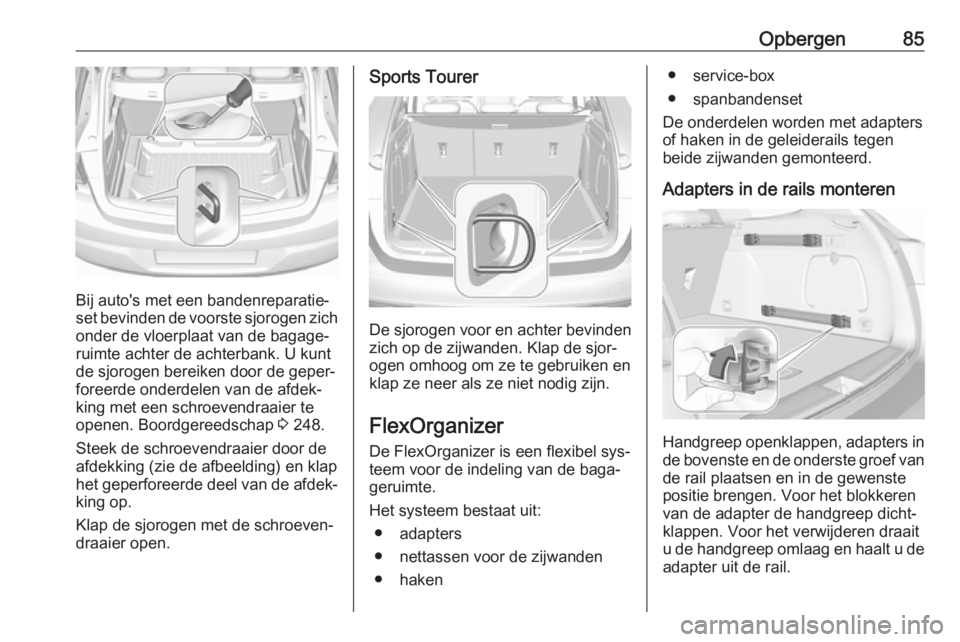

Opbergen85
Bij auto's met een bandenreparatie‐
set bevinden de voorste sjorogen zich
onder de vloerplaat van de bagage‐
ruimte achter de achterbank. U kunt
de sjorogen bereiken door de geper‐
foreerde onderdelen van de afdek‐
king met een schroevendraaier te
openen. Boordgereedschap 3 248.
Steek de schroevendraaier door de
afdekking (zie de afbeelding) en klap
het geperforeerde deel van de afdek‐
king op.
Klap de sjorogen met de schroeven‐
draaier open.
Sports Tourer
De sjorogen voor en achter bevinden
zich op de zijwanden. Klap de sjor‐
ogen omhoog om ze te gebruiken en
klap ze neer als ze niet nodig zijn.
FlexOrganizer
De FlexOrganizer is een flexibel sys‐ teem voor de indeling van de baga‐
geruimte.
Het systeem bestaat uit: ● adapters
● nettassen voor de zijwanden ● haken
● service-box
● spanbandenset
De onderdelen worden met adapters of haken in de geleiderails tegen
beide zijwanden gemonteerd.
Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.

86OpbergenVariabel afscheidingsnet
Steek de adapters in de gewenste po‐sitie in de rails. Voeg beide stanghelf‐
ten van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.
Nettas
Steek de adapters in de gewenste po‐ sitie in de rails. De nettas kan aan de
adapters worden bevestigd.
Haken in de rails monteren
Steek de haak in de gewenste positie eerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.

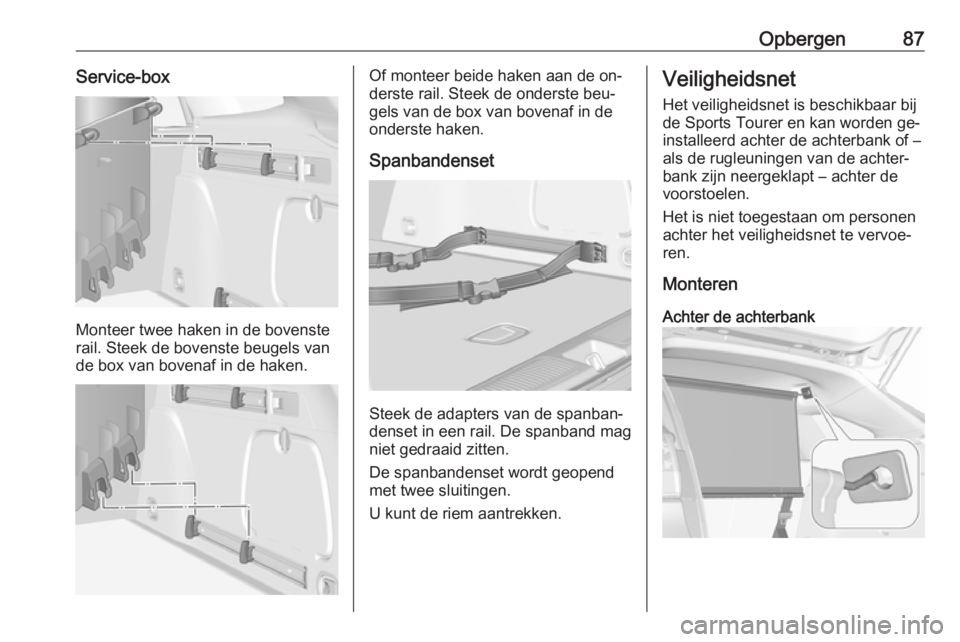

Opbergen87Service-box
Monteer twee haken in de bovenste
rail. Steek de bovenste beugels van de box van bovenaf in de haken.
Of monteer beide haken aan de on‐
derste rail. Steek de onderste beu‐
gels van de box van bovenaf in de
onderste haken.
Spanbandenset
Steek de adapters van de spanban‐
denset in een rail. De spanband mag niet gedraaid zitten.
De spanbandenset wordt geopend
met twee sluitingen.
U kunt de riem aantrekken.
Veiligheidsnet
Het veiligheidsnet is beschikbaar bij
de Sports Tourer en kan worden ge‐
installeerd achter de achterbank of –
als de rugleuningen van de achter‐
bank zijn neergeklapt – achter de
voorstoelen.
Het is niet toegestaan om personen achter het veiligheidsnet te vervoe‐
ren.
Monteren
Achter de achterbank

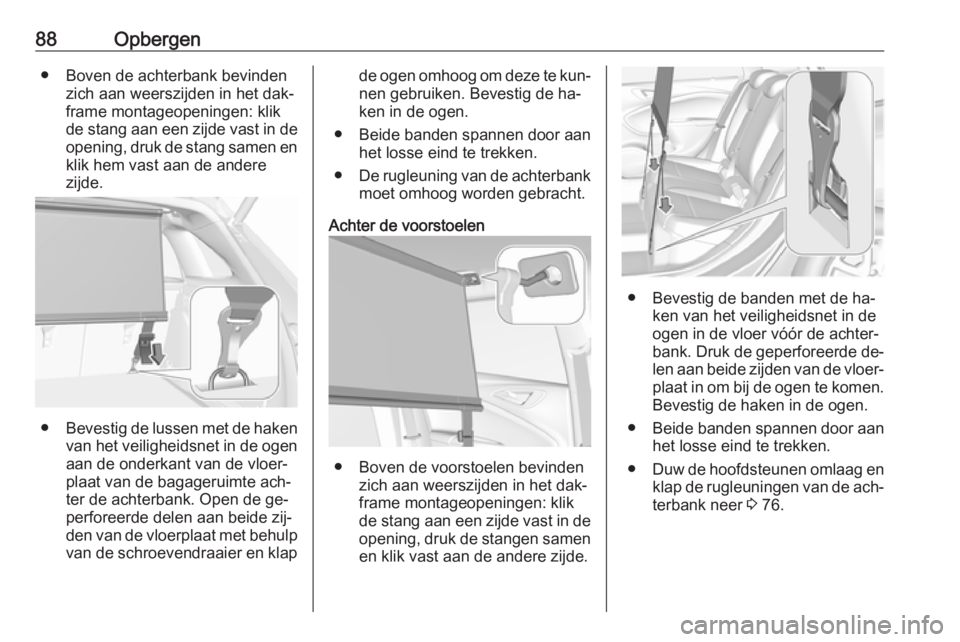

88Opbergen● Boven de achterbank bevindenzich aan weerszijden in het dak‐
frame montageopeningen: klik
de stang aan een zijde vast in de
opening, druk de stang samen en klik hem vast aan de andere
zijde.
● Bevestig de lussen met de haken
van het veiligheidsnet in de ogen
aan de onderkant van de vloer‐
plaat van de bagageruimte ach‐
ter de achterbank. Open de ge‐
perforeerde delen aan beide zij‐
den van de vloerplaat met behulp van de schroevendraaier en klap
de ogen omhoog om deze te kun‐ nen gebruiken. Bevestig de ha‐
ken in de ogen.
● Beide banden spannen door aan
het losse eind te trekken.
● De rugleuning van de achterbank
moet omhoog worden gebracht.
Achter de voorstoelen
● Boven de voorstoelen bevinden zich aan weerszijden in het dak‐
frame montageopeningen: klik
de stang aan een zijde vast in de
opening, druk de stangen samen en klik vast aan de andere zijde.
● Bevestig de banden met de ha‐ ken van het veiligheidsnet in de
ogen in de vloer vóór de achter‐
bank. Druk de geperforeerde de‐ len aan beide zijden van de vloer‐
plaat in om bij de ogen te komen.
Bevestig de haken in de ogen.
● Beide banden spannen door aan
het losse eind te trekken.
● Duw de hoofdsteunen omlaag en
klap de rugleuningen van de ach‐
terbank neer 3 76.
