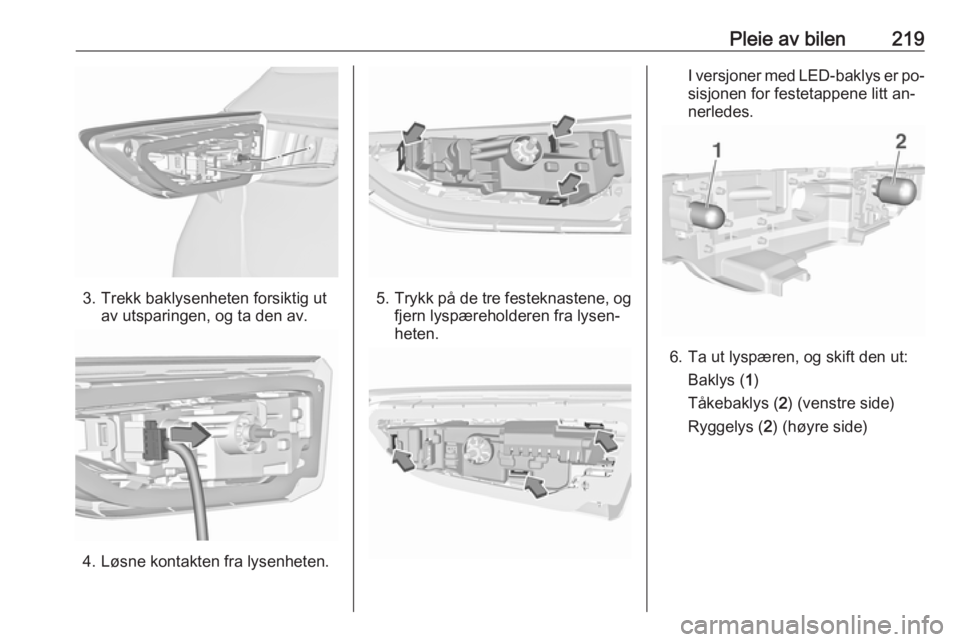

Pleie av bilen219
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne kontakten fra lysenheten.
5.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
I versjoner med LED-baklys er po‐
sisjonen for festetappene litt an‐
nerledes.
6. Ta ut lyspæren, og skift den ut:
Baklys ( 1)
Tåkebaklys ( 2) (venstre side)
Ryggelys ( 2) (høyre side)

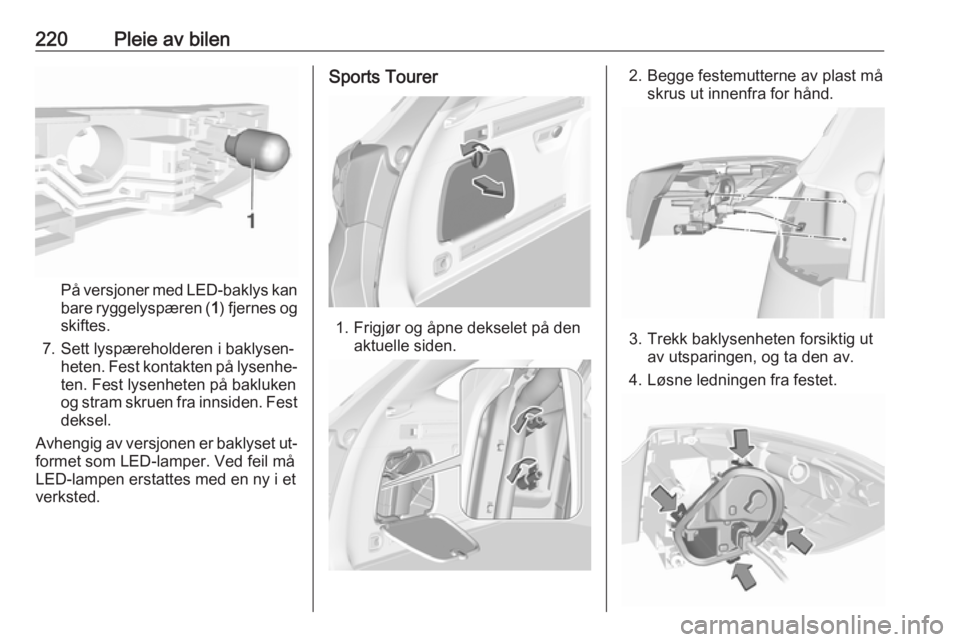

220Pleie av bilen
På versjoner med LED-baklys kan
bare ryggelyspæren ( 1) fjernes og
skiftes.
7. Sett lyspæreholderen i baklysen‐ heten. Fest kontakten på lysenhe‐ten. Fest lysenheten på bakluken
og stram skruen fra innsiden. Fest deksel.
Avhengig av versjonen er baklyset ut‐ formet som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et verksted.
Sports Tourer
1. Frigjør og åpne dekselet på den aktuelle siden.
2. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne ledningen fra festet.

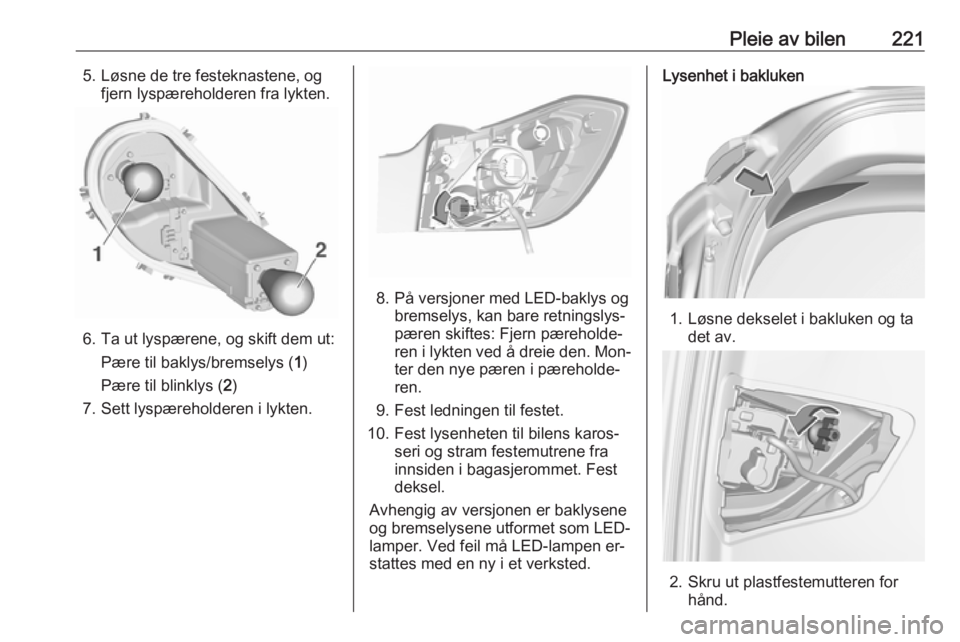

Pleie av bilen2215. Løsne de tre festeknastene, ogfjern lyspæreholderen fra lykten.
6. Ta ut lyspærene, og skift dem ut:
Pære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
7. Sett lyspæreholderen i lykten.
8. På versjoner med LED-baklys og bremselys, kan bare retningslys‐pæren skiftes: Fjern pæreholde‐
ren i lykten ved å dreie den. Mon‐
ter den nye pæren i pæreholde‐
ren.
9. Fest ledningen til festet.
10. Fest lysenheten til bilens karos‐ seri og stram festemutrene fra
innsiden i bagasjerommet. Fest
deksel.
Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen er‐
stattes med en ny i et verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.

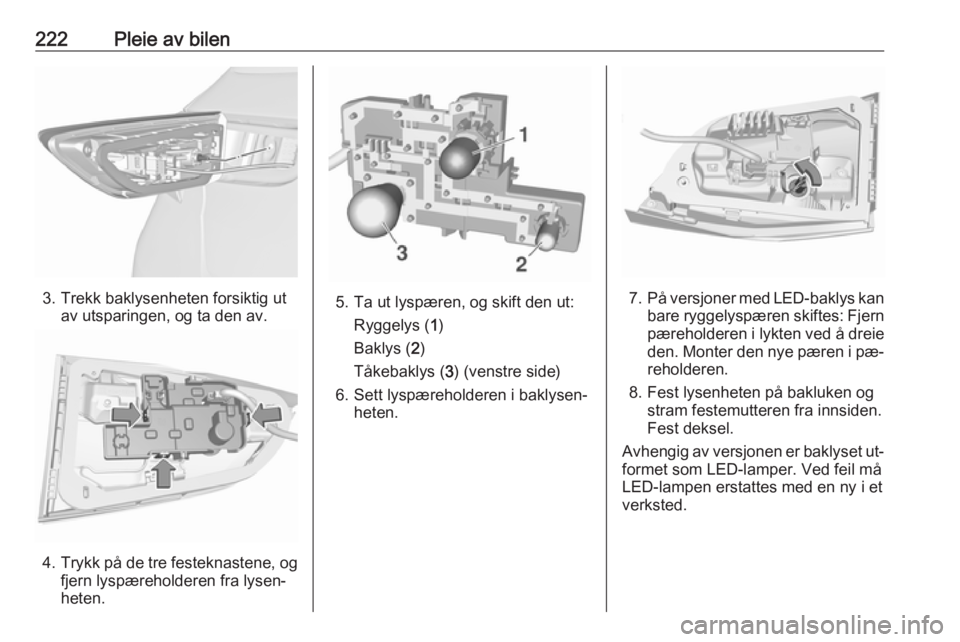

222Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
5. Ta ut lyspæren, og skift den ut:
Ryggelys ( 1)
Baklys ( 2)
Tåkebaklys ( 3) (venstre side)
6. Sett lyspæreholderen i baklysen‐ heten.7.På versjoner med LED-baklys kan
bare ryggelyspæren skiftes: Fjern
pæreholderen i lykten ved å dreie
den. Monter den nye pæren i pæ‐
reholderen.
8. Fest lysenheten på bakluken og stram festemutteren fra innsiden.
Fest deksel.
Avhengig av versjonen er baklyset ut‐
formet som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et verksted.

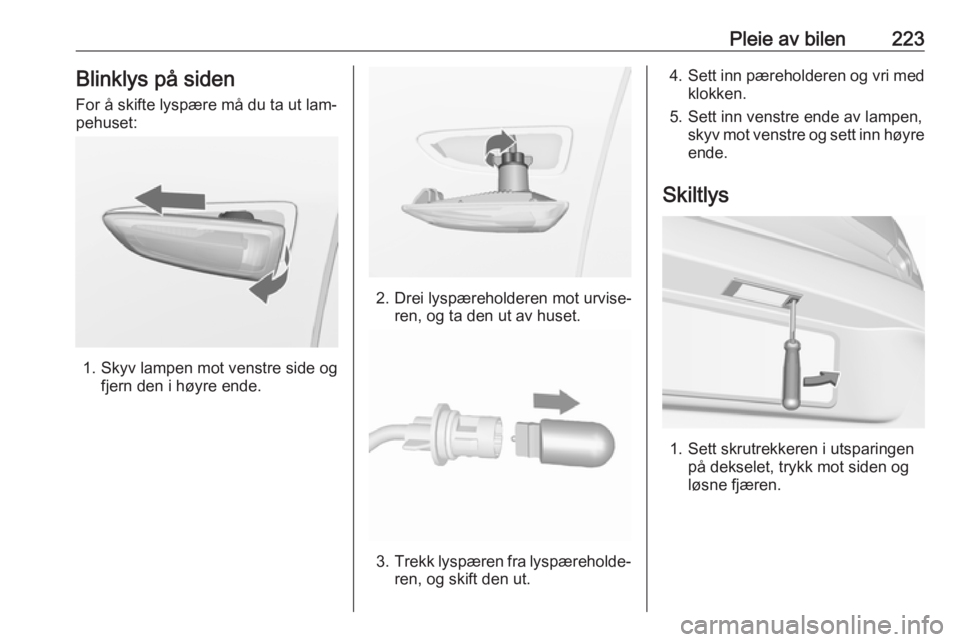

Pleie av bilen223Blinklys på sidenFor å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.

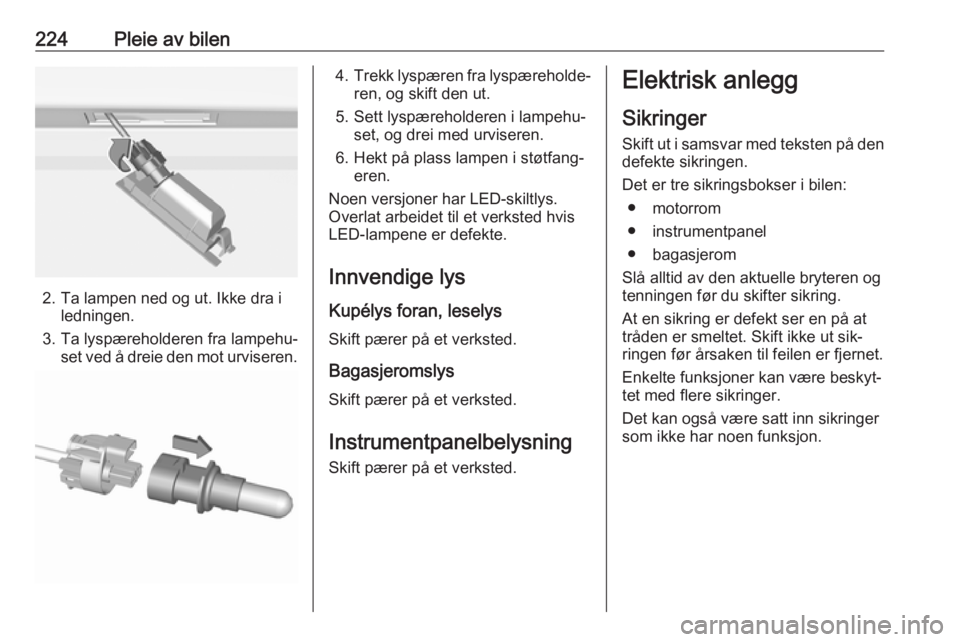

224Pleie av bilen
2. Ta lampen ned og ut. Ikke dra iledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Innvendige lys
Kupélys foran, leselys Skift pærer på et verksted.
Bagasjeromslys Skift pærer på et verksted.
Instrumentpanelbelysning
Skift pærer på et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

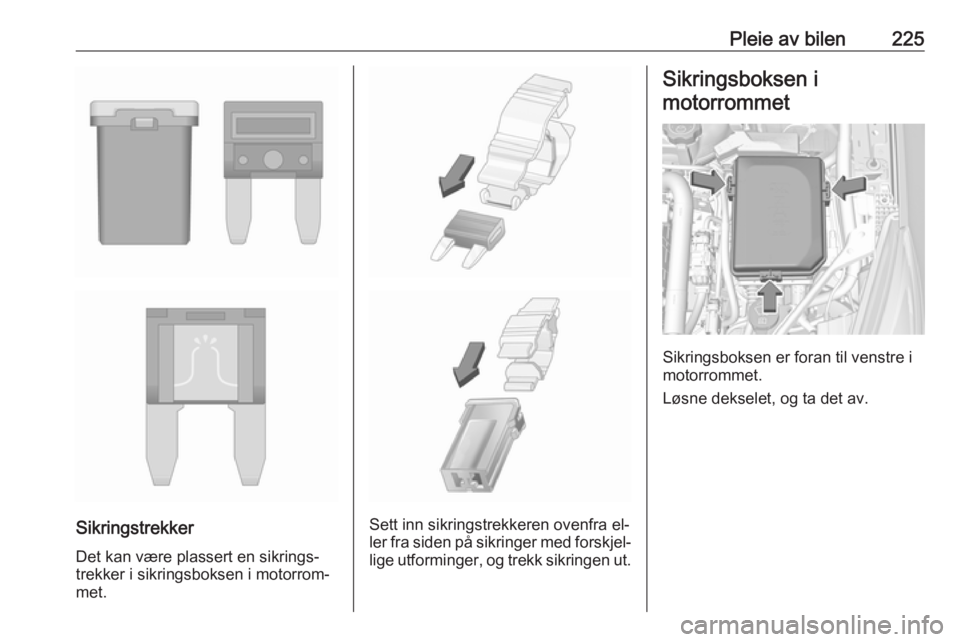

Pleie av bilen225
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.

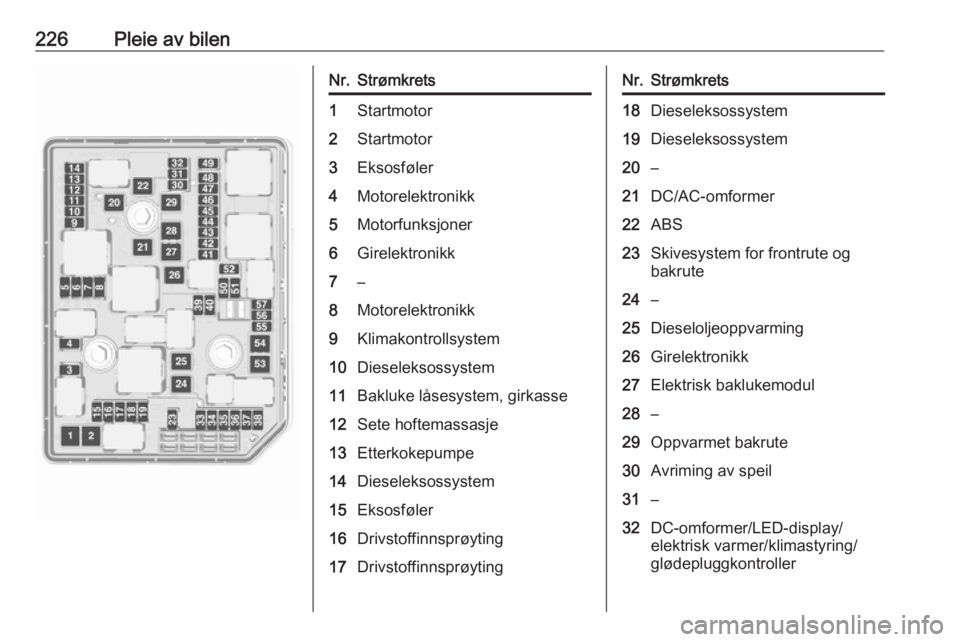

226Pleie av bilenNr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner6Girelektronikk7–8Motorelektronikk9Klimakontrollsystem10Dieseleksossystem11Bakluke låsesystem, girkasse12Sete hoftemassasje13Etterkokepumpe14Dieseleksossystem15Eksosføler16Drivstoffinnsprøyting17DrivstoffinnsprøytingNr.Strømkrets18Dieseleksossystem19Dieseleksossystem20–21DC/AC-omformer22ABS23Skivesystem for frontrute og
bakrute24–25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30Avriming av speil31–32DC-omformer/LED-display/
elektrisk varmer/klimastyring/
glødepluggkontroller

Pleie av bilen227Nr.Strømkrets33Tyverialarm34Horn35Strømuttak i bagasjerommet36Høyre fjernlys (halogen)/Høyre
nærlys (LED)37Venstre fjernlys (halogen)38LED-hovedlys/automatisk
lyshøydejustering39Tåkelys foran40OnStar41Føler for vann i drivstoff/vann‐
pumpe42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak/innvendig bakspeil/
tilhengermodul45LED-hovedlys venstre/automa‐
tisk lyshøydejustering venstre46InstrumentgruppeNr.Strømkrets47Rattlås48Bakrutevisker49–50LED-hovedlys høyre/automatisk
lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet/girstyreenhet53–54Vindusvisker55Dieseleksossystem56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk av dekselet og fjern dette.
Biler med strømkontakt:
Hvis sikringsdekselet har en strøm‐
kontakt, må denne fjernes ved å
bruke en adapter og en skrutrekker.
Adapteren er lagret i hanskerommet
3 69. Skrutrekkeren er lagret i baga‐
sjerommet 3 231.

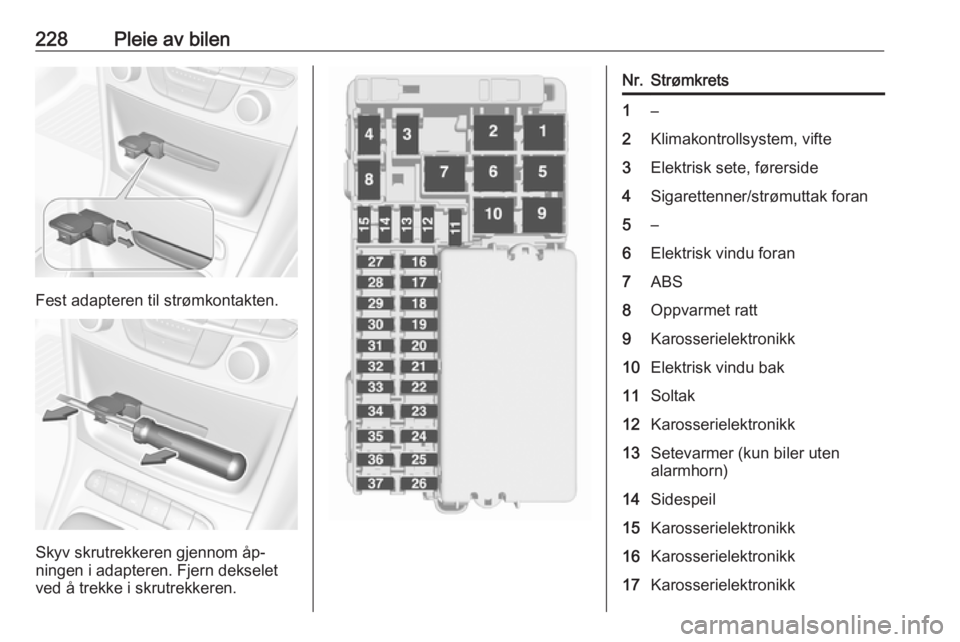

228Pleie av bilen
Fest adapteren til strømkontakten.
Skyv skrutrekkeren gjennom åp‐
ningen i adapteren. Fjern dekselet
ved å trekke i skrutrekkeren.
Nr.Strømkrets1–2Klimakontrollsystem, vifte3Elektrisk sete, førerside4Sigarettenner/strømuttak foran5–6Elektrisk vindu foran7ABS8Oppvarmet ratt9Karosserielektronikk10Elektrisk vindu bak11Soltak12Karosserielektronikk13Setevarmer (kun biler uten
alarmhorn)14Sidespeil15Karosserielektronikk16Karosserielektronikk17Karosserielektronikk
