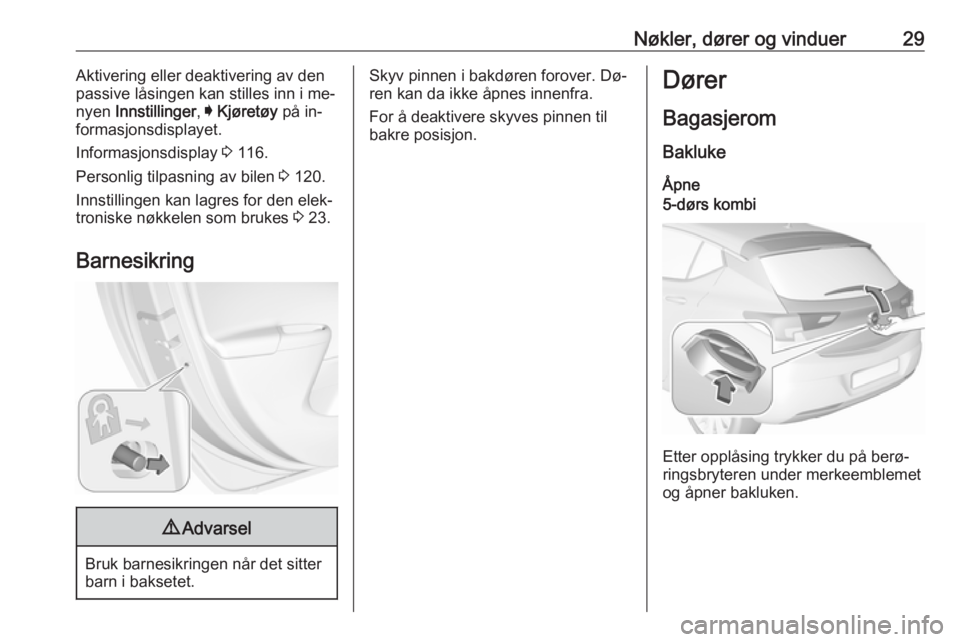

Nøkler, dører og vinduer29Aktivering eller deaktivering av den
passive låsingen kan stilles inn i me‐
nyen Innstillinger , I Kjøretøy på in‐
formasjonsdisplayet.
Informasjonsdisplay 3 116.
Personlig tilpasning av bilen 3 120.
Innstillingen kan lagres for den elek‐
troniske nøkkelen som brukes 3 23.
Barnesikring9 Advarsel
Bruk barnesikringen når det sitter
barn i baksetet.
Skyv pinnen i bakdøren forover. Dø‐
ren kan da ikke åpnes innenfra.
For å deaktivere skyves pinnen til
bakre posisjon.Dører
Bagasjerom
Bakluke Åpne5-dørs kombi
Etter opplåsing trykker du på berø‐
ringsbryteren under merkeemblemet
og åpner bakluken.
Page 32 of 289

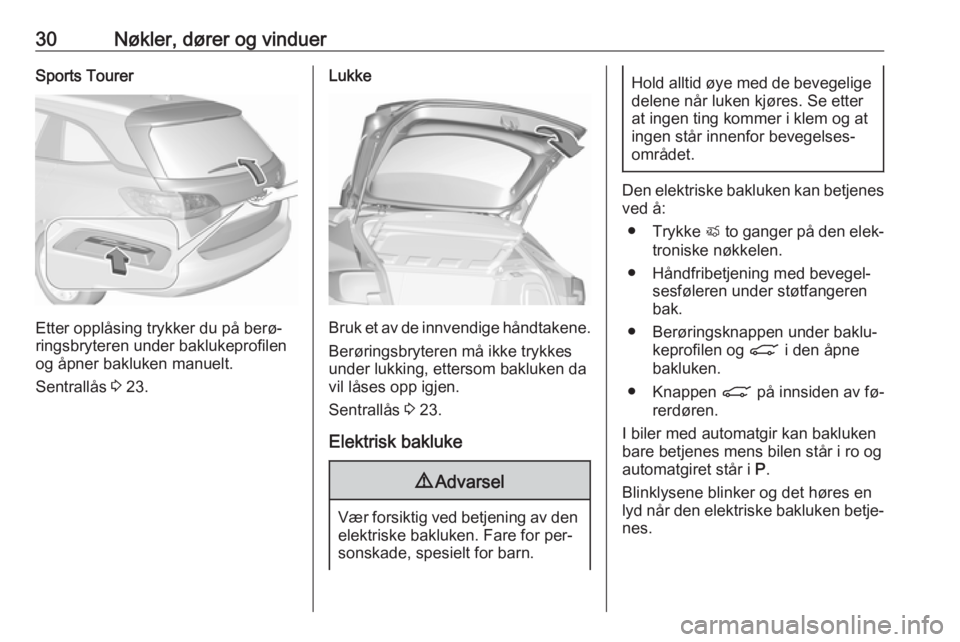

30Nøkler, dører og vinduerSports Tourer
Etter opplåsing trykker du på berø‐
ringsbryteren under baklukeprofilen
og åpner bakluken manuelt.
Sentrallås 3 23.
Lukke
Bruk et av de innvendige håndtakene.
Berøringsbryteren må ikke trykkes
under lukking, ettersom bakluken da
vil låses opp igjen.
Sentrallås 3 23.
Elektrisk bakluke
9 Advarsel
Vær forsiktig ved betjening av den
elektriske bakluken. Fare for per‐sonskade, spesielt for barn.
Hold alltid øye med de bevegelige
delene når luken kjøres. Se etter
at ingen ting kommer i klem og at
ingen står innenfor bevegelses‐
området.
Den elektriske bakluken kan betjenes ved å:
● Trykke X to ganger på den elek‐
troniske nøkkelen.
● Håndfribetjening med bevegel‐ sesføleren under støtfangeren
bak.
● Berøringsknappen under baklu‐ keprofilen og C i den åpne
bakluken.
● Knappen C på innsiden av fø‐
rerdøren.
I biler med automatgir kan bakluken
bare betjenes mens bilen står i ro og
automatgiret står i P.
Blinklysene blinker og det høres en
lyd når den elektriske bakluken betje‐ nes.
Page 33 of 289

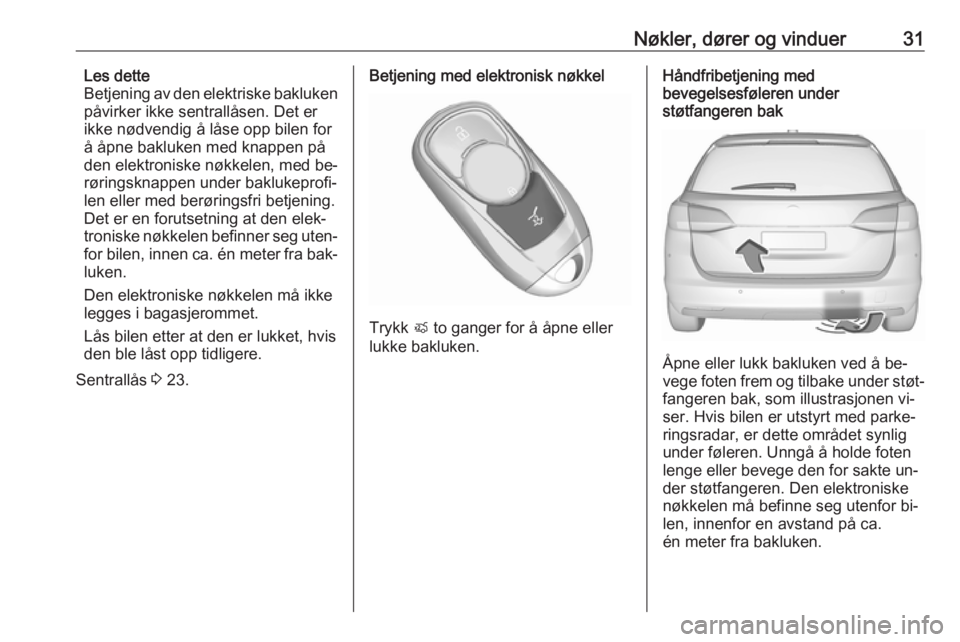

Nøkler, dører og vinduer31Les dette
Betjening av den elektriske bakluken
påvirker ikke sentrallåsen. Det er
ikke nødvendig å låse opp bilen for
å åpne bakluken med knappen på den elektroniske nøkkelen, med be‐
røringsknappen under baklukeprofi‐
len eller med berøringsfri betjening.
Det er en forutsetning at den elek‐
troniske nøkkelen befinner seg uten‐ for bilen, innen ca. én meter fra bak‐
luken.
Den elektroniske nøkkelen må ikke
legges i bagasjerommet.
Lås bilen etter at den er lukket, hvis
den ble låst opp tidligere.
Sentrallås 3 23.Betjening med elektronisk nøkkel
Trykk X to ganger for å åpne eller
lukke bakluken.
Håndfribetjening med
bevegelsesføleren under
støtfangeren bak
Åpne eller lukk bakluken ved å be‐
vege foten frem og tilbake under støt‐ fangeren bak, som illustrasjonen vi‐
ser. Hvis bilen er utstyrt med parke‐
ringsradar, er dette området synlig
under føleren. Unngå å holde foten
lenge eller bevege den for sakte un‐
der støtfangeren. Den elektroniske
nøkkelen må befinne seg utenfor bi‐
len, innenfor en avstand på ca.
én meter fra bakluken.
Page 34 of 289

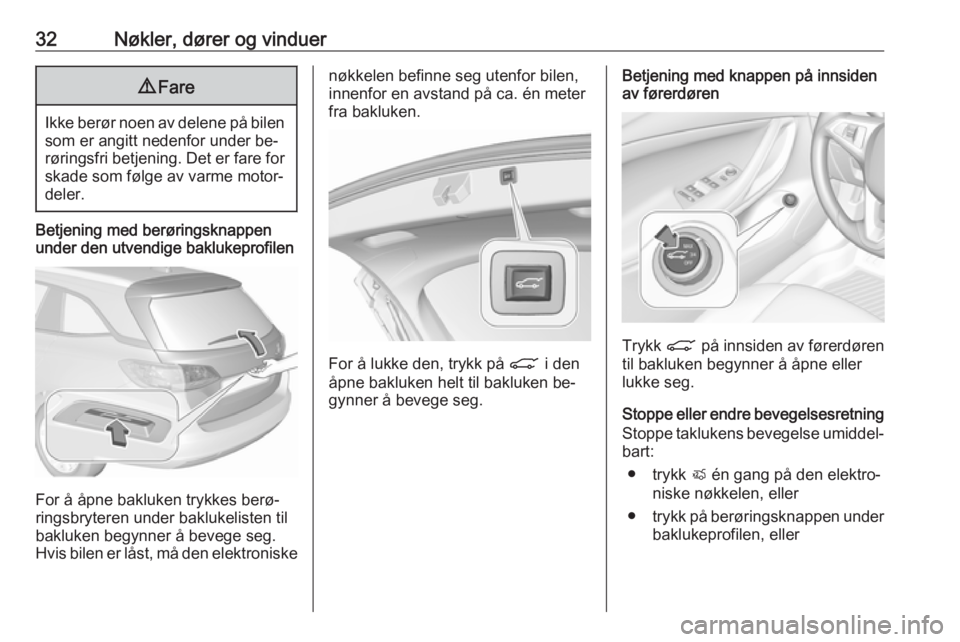

32Nøkler, dører og vinduer9Fare
Ikke berør noen av delene på bilen
som er angitt nedenfor under be‐
røringsfri betjening. Det er fare for skade som følge av varme motor‐deler.
Betjening med berøringsknappen
under den utvendige baklukeprofilen
For å åpne bakluken trykkes berø‐
ringsbryteren under baklukelisten til
bakluken begynner å bevege seg.
Hvis bilen er låst, må den elektroniske
nøkkelen befinne seg utenfor bilen,
innenfor en avstand på ca. én meter fra bakluken.
For å lukke den, trykk på C i den
åpne bakluken helt til bakluken be‐
gynner å bevege seg.
Betjening med knappen på innsiden
av førerdøren
Trykk C på innsiden av førerdøren
til bakluken begynner å åpne eller
lukke seg.
Stoppe eller endre bevegelsesretning Stoppe taklukens bevegelse umiddel‐
bart:
● trykk X én gang på den elektro‐
niske nøkkelen, eller
● trykk på berøringsknappen under
baklukeprofilen, eller
Page 35 of 289

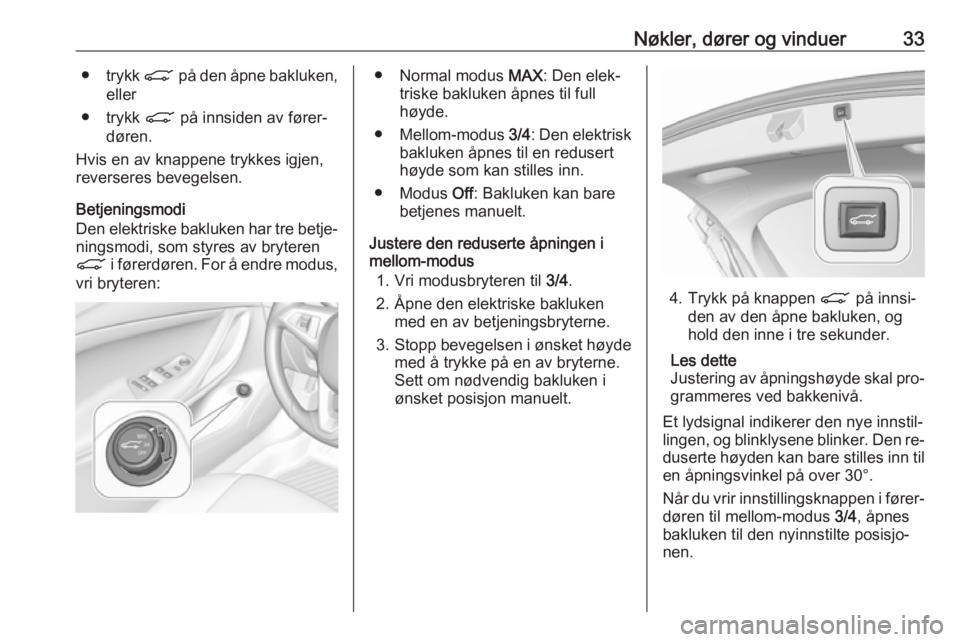

Nøkler, dører og vinduer33●trykk C på den åpne bakluken,
eller
● trykk C på innsiden av fører‐
døren.
Hvis en av knappene trykkes igjen,
reverseres bevegelsen.
Betjeningsmodi
Den elektriske bakluken har tre betje‐
ningsmodi, som styres av bryteren
C i førerdøren. For å endre modus,
vri bryteren:● Normal modus MAX: Den elek‐
triske bakluken åpnes til full
høyde.
● Mellom-modus 3/4: Den elektrisk
bakluken åpnes til en redusert
høyde som kan stilles inn.
● Modus Off: Bakluken kan bare
betjenes manuelt.
Justere den reduserte åpningen i
mellom-modus
1. Vri modusbryteren til 3/4.
2. Åpne den elektriske bakluken med en av betjeningsbryterne.
3. Stopp bevegelsen i ønsket høyde
med å trykke på en av bryterne.
Sett om nødvendig bakluken i
ønsket posisjon manuelt.
4. Trykk på knappen C på innsi‐
den av den åpne bakluken, og
hold den inne i tre sekunder.
Les dette
Justering av åpningshøyde skal pro‐
grammeres ved bakkenivå.
Et lydsignal indikerer den nye innstil‐
lingen, og blinklysene blinker. Den re‐
duserte høyden kan bare stilles inn til en åpningsvinkel på over 30°.
Når du vrir innstillingsknappen i fører‐ døren til mellom-modus 3/4, åpnes
bakluken til den nyinnstilte posisjo‐
nen.
Page 36 of 289
34Nøkler, dører og vinduerBakluken kan bare holdes oppe hvis
en minimumshøyde er overskredet (minste åpningsvinkel fra 30°). Åp‐
ningshøyden kan ikke programmeres
under denne høyden.
Sikkerhetsfunksjon
Hvis den elektriske bakluken møter
en hindring under åpning eller luk‐
king, beveger luken seg automatisk
litt i motsatt retning. Flere hindringer i
samme operasjon vil koble ut funk‐
sjonen. I så fall må du lukke eller åpne bakluken manuelt.
Den elektriske bakluken har klemfø‐
lere på sidekantene. Hvis følerne
oppdager hindringer mellom baklu‐
ken og karosseriet, vil luken åpne seg
til den blir aktivert igjen eller lukket
manuelt.
Sikkerhetsfunksjonen angis av en
varsellyd.
Fjern alle hindringer før den vanlige
elektriske betjeningen gjenopptas.
Hvis bilen har fabrikkmontert tilhen‐
gerfeste og en tilhenger kobles til, kan den elektriske bakluken bare åpnes
med berøringsbryteren eller lukkesmed G i den åpne bakluken. Kon‐
troller at det ikke finnes noen hindrin‐
ger i bevegelsesområdet.
Overbelastning
Hvis den elektriske bakluken betjenes flere ganger på kort tid, blir funksjo‐nen deaktivert en stund. Beveg bak‐
luken manuelt til endestilling for å til‐
bakestille systemet.
Generelle tips om betjeningen av
bakluken9 Fare
Kjør aldri med bakluken åpen eller
på gløtt, f.eks. ved transport avomfangsrike gjenstander. Giftig,men luktfri og usynlig eksos kan
komme inn i kupéen. Dette kan
føre til bevisstløshet og død.
Merk
Før bakluken åpnes kontrolleres
for hindringer, som for eksempel
en garasjedør, for å unngå skader på bakluken. Se alltid etter om det
er nok plass over og bak bakluken.
Les dette
Montering av tyngre tilbehør på bak‐ luken kan påvirke dens evne til å stå
i åpen stilling.
Les dette
Driften av den elektriske bakluken
kobles ut ved lavt batterinivå. Hvis
det skjer, kan bakluken kanskje ikke betjenes manuelt en gang.
Les dette
Når den elektriske styringen av bak‐ luken er koblet ut og alle dører låst
opp, kan bakluken bare betjenes
manuelt. Det må i dette tilfellet bru‐
kes større kraft for å lukke bakluken
manuelt.
Page 37 of 289

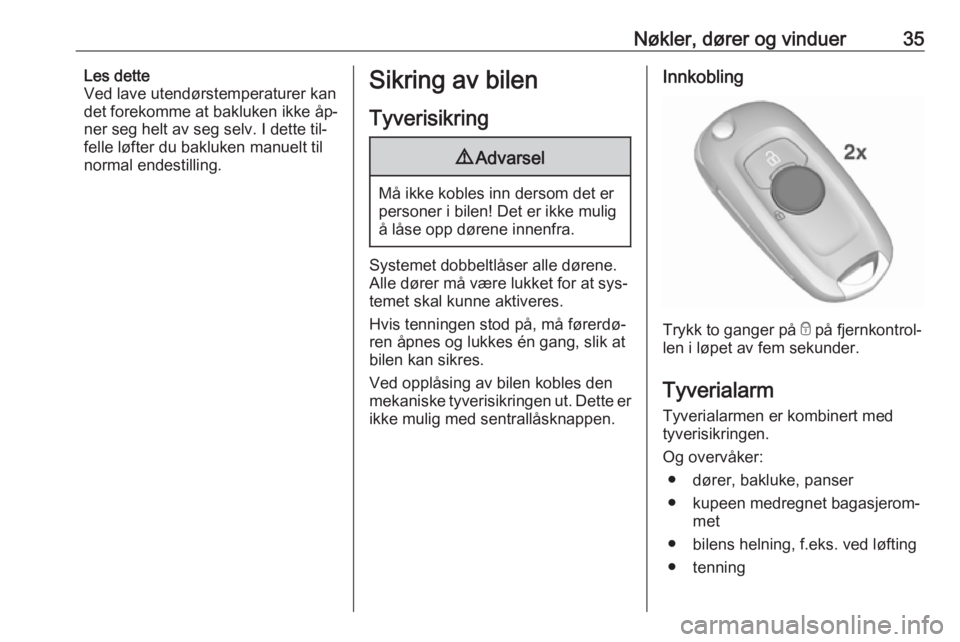

Nøkler, dører og vinduer35Les dette
Ved lave utendørstemperaturer kan
det forekomme at bakluken ikke åp‐
ner seg helt av seg selv. I dette til‐
felle løfter du bakluken manuelt til
normal endestilling.Sikring av bilen
Tyverisikring9 Advarsel
Må ikke kobles inn dersom det er
personer i bilen! Det er ikke mulig å låse opp dørene innenfra.
Systemet dobbeltlåser alle dørene.
Alle dører må være lukket for at sys‐
temet skal kunne aktiveres.
Hvis tenningen stod på, må førerdø‐
ren åpnes og lukkes én gang, slik at
bilen kan sikres.
Ved opplåsing av bilen kobles den
mekaniske tyverisikringen ut. Dette er
ikke mulig med sentrallåsknappen.
Innkobling
Trykk to ganger på e på fjernkontrol‐
len i løpet av fem sekunder.
Tyverialarm
Tyverialarmen er kombinert med
tyverisikringen.
Og overvåker: ● dører, bakluke, panser● kupeen medregnet bagasjerom‐ met
● bilens helning, f.eks. ved løfting
● tenning
Page 38 of 289

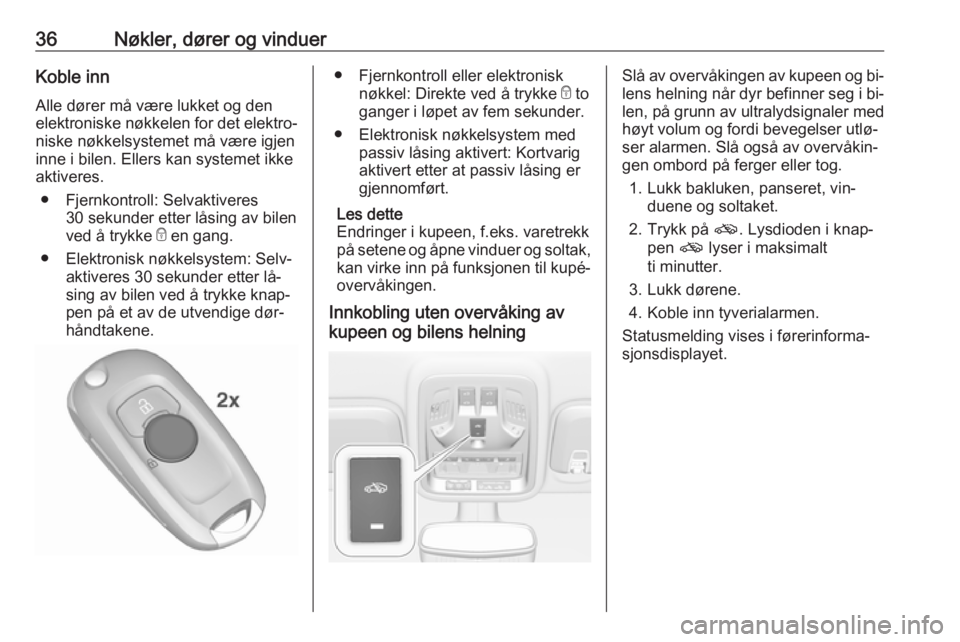

36Nøkler, dører og vinduerKoble innAlle dører må være lukket og den
elektroniske nøkkelen for det elektro‐ niske nøkkelsystemet må være igjen
inne i bilen. Ellers kan systemet ikke
aktiveres.
● Fjernkontroll: Selvaktiveres 30 sekunder etter låsing av bilen
ved å trykke e en gang.
● Elektronisk nøkkelsystem: Selv‐ aktiveres 30 sekunder etter lå‐
sing av bilen ved å trykke knap‐
pen på et av de utvendige dør‐
håndtakene.● Fjernkontroll eller elektronisk
nøkkel: Direkte ved å trykke e to
ganger i løpet av fem sekunder.
● Elektronisk nøkkelsystem med passiv låsing aktivert: Kortvarig
aktivert etter at passiv låsing er
gjennomført.
Les dette
Endringer i kupeen, f.eks. varetrekk på setene og åpne vinduer og soltak, kan virke inn på funksjonen til kupé‐
overvåkingen.
Innkobling uten overvåking av
kupeen og bilens helningSlå av overvåkingen av kupeen og bi‐
lens helning når dyr befinner seg i bi‐ len, på grunn av ultralydsignaler med
høyt volum og fordi bevegelser utlø‐
ser alarmen. Slå også av overvåkin‐
gen ombord på ferger eller tog.
1. Lukk bakluken, panseret, vin‐ duene og soltaket.
2. Trykk på o. Lysdioden i knap‐
pen o lyser i maksimalt
ti minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Statusmelding vises i førerinforma‐
sjonsdisplayet.
Page 39 of 289
Nøkler, dører og vinduer37Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer for‐
sinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller sy‐
stemfeil
Status etter at systemet er slått på:
Lysdioden blinker
langsomt:systemet er påSøk hjelp hos et verksted ved feil.
Utkobling Fjernkontroll: Tyverialarmen deakti‐
veres når bilen låses opp ved å trykke
c .
Elektronisk nøkkel: Tyverialarmen
deaktiveres når bilen låses opp ved å
trykke på knappen på et av de utven‐
dige dørhåndtakene.
Den elektroniske nøkkelen må be‐
finne seg utenfor bilen, innenfor en
avstand på ca. én meter fra den ak‐
tuelle dørsiden.
Systemet deaktiveres ikke når fører‐
døren låses opp med nøkkelen eller
med sentrallåsknappen i passasjer‐
kupeen.
AlarmVed utløsning høres alarmhornet, og
samtidig blinker varselblinklyset. An‐
tall og varighet av alarmsignalene er
lovregulert.
Tyverialarmen kan deaktiveres ved å
trykke på c, ved å trykke inn bryteren
på dørhåndtaket (med elektronisk
nøkkelsystem) eller ved å slå på ten‐
ningen.
En utløst alarm, som ikke er avbrutt
av sjåføren, blir angitt ved varselblink‐ lys. De blinker raskt tre ganger neste
gang bilen låses opp med radioens
fjernkontroll. Det vises også en var‐
selmelding på førerinformasjonsdis‐
playet etter at tenningen blir slått på.
Meldinger om bilen 3 118.
Hvis bilbatteriet skal kobles fra (for
eksempel for vedlikeholdsarbeider),
må alarmsirenen deaktiveres på
denne måten: Slå tenningen på og
deretter av igjen, og koble fra bilbat‐
teriet innen 15 sekunder.
Page 40 of 289

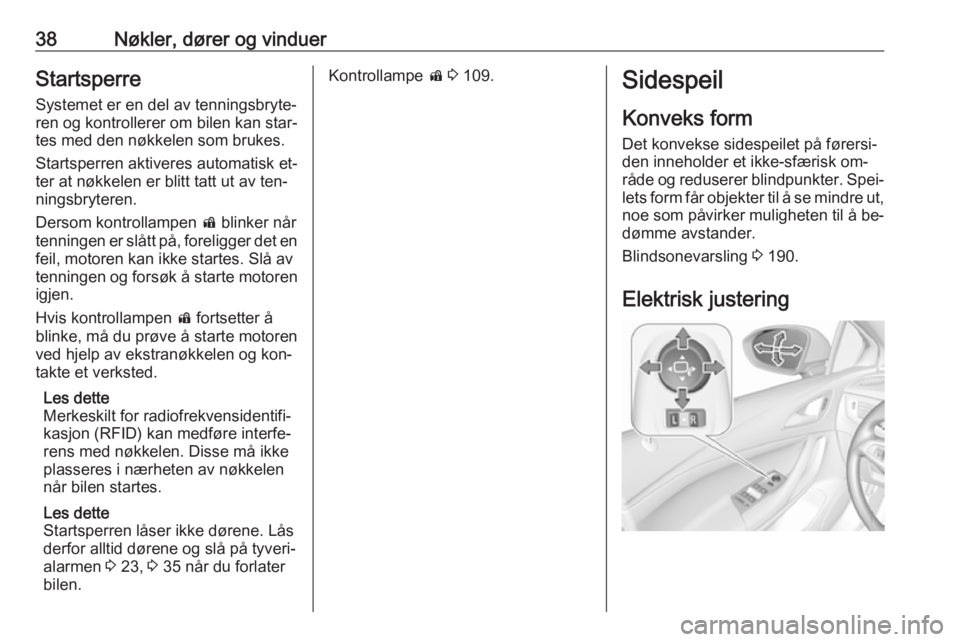

38Nøkler, dører og vinduerStartsperre
Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk et‐
ter at nøkkelen er blitt tatt ut av ten‐ ningsbryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Hvis kontrollampen d fortsetter å
blinke, må du prøve å starte motoren
ved hjelp av ekstranøkkelen og kon‐
takte et verksted.
Les dette
Merkeskilt for radiofrekvensidentifi‐
kasjon (RFID) kan medføre interfe‐
rens med nøkkelen. Disse må ikke
plasseres i nærheten av nøkkelen
når bilen startes.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 23, 3 35 når du forlater
bilen.Kontrollampe d 3 109.Sidespeil
Konveks form Det konvekse sidespeilet på førersi‐den inneholder et ikke-sfærisk om‐ råde og reduserer blindpunkter. Spei‐
lets form får objekter til å se mindre ut, noe som påvirker muligheten til å be‐
dømme avstander.
Blindsonevarsling 3 190.
Elektrisk justering
