Page 221 of 291
Pleje af bilen2192.Biler med lappesæt: Pærer i højre
side udskiftes ved først at skrue
plasticmøtrikken ud og fjerne ind‐
satsen med tætningsmiddelfla‐
sken.
3. Skru plastfastspændingsmøtrik‐ ken ud med håndkraft på den ind‐
vendige side.
4. Træk forsigtigt baglygteenheden ud af fordybningen og fjern den.
5. Adskil kablet fra holderen.
6. Tryk på de tre holdetapper, og tag
pæreholderen ud af lygteenhe‐
den.
7. Fjern og udskift pærerne:
Blinklys ( 1)
Baglygte/stoplygte ( 2)
Page 222 of 291
220Pleje af bilen
På versionen med LED-baglygter
og LED-stoplygter kan kun blin‐
klyspæren ( 1) fjernes og ud‐
skiftes.
8. Fastgør pæreholderen til lygteen‐ heden.
9. Fastgør kablet til holderen.
10. Fastgør lygteenheden til karosse‐
riet, og spænd holdemøtrikken
inde fra lastrummet. Sæt afdæk‐
ningen på.
Alt efter version er baglygter og stop‐
lygter beregnet til lysdioder. I tilfælde
af fejl bør lysdioderne udskiftes af et
værksted.
Lygteenhed i bagklappen
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plasticmøtrikken ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
4. Frigør stikket fra lygteenheden.
Page 223 of 291
Pleje af bilen221
5.Tryk på de tre holdetapper, og tag
pæreholderen ud af lygteenhe‐
den.
På versionen med LED-baglygter
er placeringen af holdetappene
lidt anderledes.
6. Fjern og udskift pæren:
Baglygtepære ( 1)
Tågebaglygte ( 2) (venstre side)
Baklygte ( 2) (højre side)
På model med LED-baglygter kan
alene baklyspæren ( 1) afmon‐
teres og udskiftes.
7. Sæt pæreholderen ind i baglyg‐ teenheden. Slut stikket til lygteen‐heden. Montér lygteenheden på
bagklappen, og spænd skruen in‐
defra. Sæt afdækningen på.
Alt efter version er baglygterne be‐
regnet til lysdioder. I tilfælde af fejl bør
lysdioderne udskiftes af et værksted.
Page 224 of 291
222Pleje af bilenSports Tourer
1. Udløs og åbn afdækningen i hverside.
2. Skru begge plastfastspændings‐møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningen og fjern den.
4. Adskil kablet fra holderen.
5. Udløs holdetapperne og tag pæ‐ reholderen ud af lygteenheden.
6. Fjern og udskift pærerne:
Baglygtepære / Stoplygtepære ( 1)
Page 225 of 291
Pleje af bilen223Blinklyspære (2)
7. Sæt pæreholderen ind i lygteen‐ heden.
8. På modeller med LED-baglygterog -bremselys, kan kun blinkly‐
spæren udskiftes: afmonter pæ‐
ren i lygteenheden ved at dreje
den. Udskift pæren i pæreholde‐
ren.
9. Fastgør kablet til holderen.
10. Fastgør lygteenheden til karosse‐
riet, og spænd holdemøtrikkerne
inde fra lastrummet. Sæt afdæk‐
ningen på.
Alt efter version er baglygter og stop‐
lygter beregnet til lysdioder. I tilfælde
af fejl bør lysdioderne udskiftes af et
værksted.
Lygteenhed i bagklappen
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plasticmøtrikken ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
Page 226 of 291
224Pleje af bilen
4.Tryk på de tre holdetapper, og tag
pæreholderen ud af lygteenhe‐
den.
5. Fjern og udskift pæren:
Baklygtepære ( 1)
Baglygtepære ( 2)
Tågebaglygte ( 3) (venstre side)
6. Sæt pæreholderen ind i baglyg‐ teenheden.
7. På modeller med LED-baglygter,kan kun baklyspæren udskiftes:
afmonter pæren i lygteenheden
ved at dreje den. Udskift pæren i
pæreholderen.
8. Monter lygteenheden på bagklap‐
pen, og spænd holdemøtrikken
indefra. Sæt afdækningen på.
Alt efter version er baglygterne be‐
regnet til lysdioder. I tilfælde af fejl bør
lysdioderne udskiftes af et værksted.
Sideblink
Afmonter lampehuset for at udskifte pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
Page 227 of 291
Pleje af bilen225
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
Page 228 of 291

226Pleje af bilen4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Visse modeller har LED-nummerpla‐
delys. Hvis lysdioderne er defekte,
skal de udskiftes på et værksted.
Kabinelys
Kabinelys, læselamper
Få pærer udskiftet på et værksted.
Lampe i bagagerum Få pærer udskiftet på et værksted.
Instrumentlys
Få pærer udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● motorrum
● instrumentpanel
● lastrum
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐boksen i motorrummet.
Page 229 of 291
Pleje af bilen227

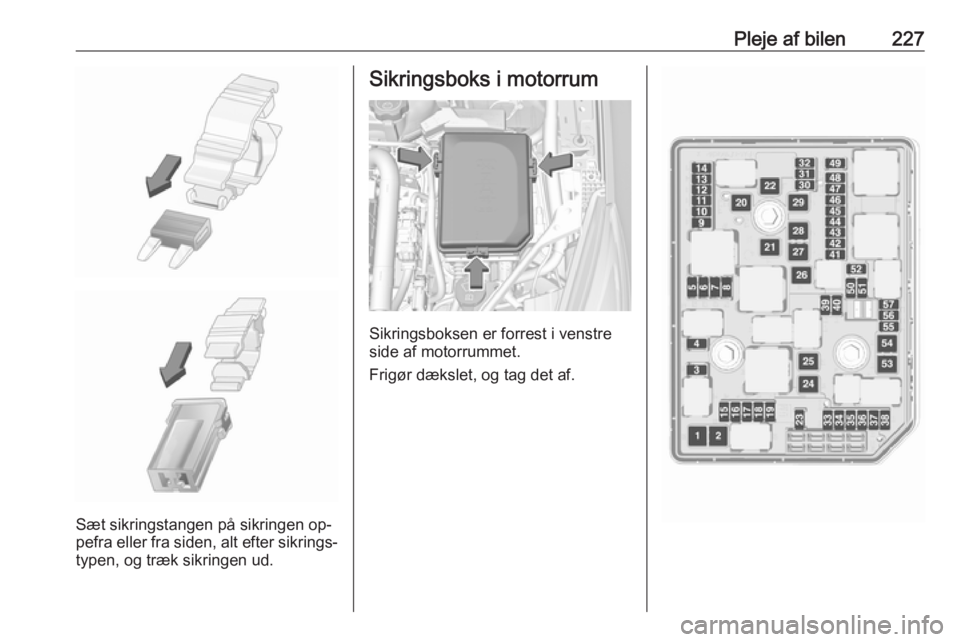

Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Page 230 of 291

228Pleje af bilenNr.Strømkreds1Starter2Starter3Udstødningssensor4Motorstyreenhed5Motorfunktioner6Gearkassestyreenhed7–8Motorstyreenhed9Klimastyring10Dieseludstødningssystem11Bagklaplåsesystem, gearkasse12Lændemassage på sæde13Efterkogningspumpe14Dieseludstødningssystem15Udstødningssensor16Brændstofindsprøjtning17BrændstofindsprøjtningNr.Strømkreds18Dieseludstødningssystem19Dieseludstødningssystem20–21DC/AC-omformer22ABS23Sprinklersystem til for- og
bagrude24–25Dieselolieopvarmning26Gearkassestyreenhed27Bagklap-elmodul28–29El-bagrude30Spejlafrimer31–32DC-transformer/LED-display/
elektrisk varmer/klimastyring/
gløderørs-styreenhedNr.Strømkreds33Tyverialarm34Horn35Stikdåse i bagagerum36Højre fjernlys (halogen)/højre
nærlys (LED)37Venstre fjernlys (halogen)38LED-forlygte/automatisk
lyslængderegulering39Tågeforlygte40OnStar41Føler for vand-i-brændstof/
vandpumpe42Manuel lyslængderegulering43Brændstofpumpe44Bakkamera/bakspejl/anhæn‐
germodul45Venstre LED-forlygte/automa‐
tisk lyslængderegulering,
venstre
