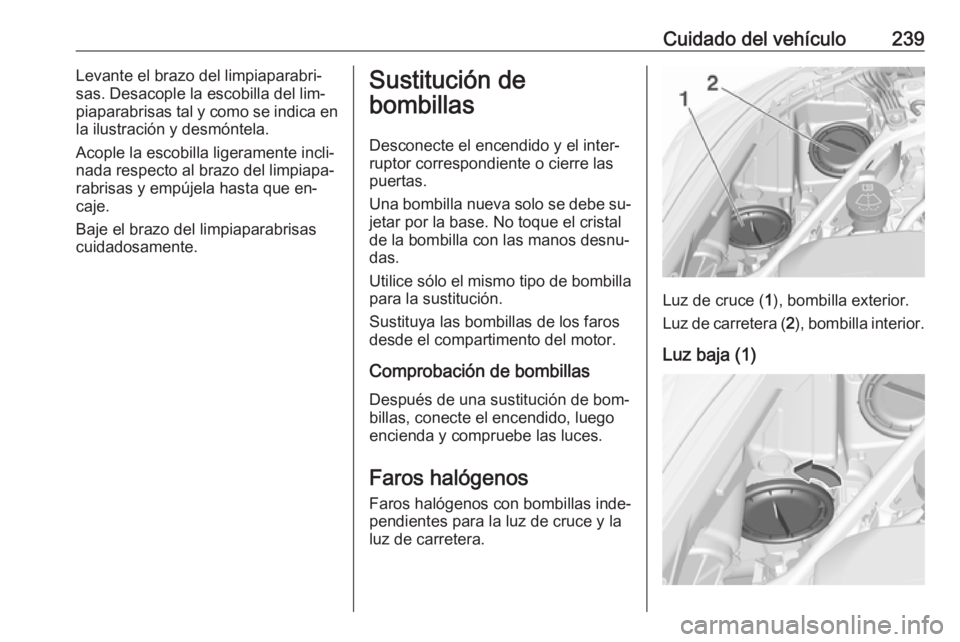

Cuidado del vehículo239Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del lim‐
piaparabrisas tal y como se indica en
la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐
jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luegoencienda y compruebe las luces.
Faros halógenos
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce ( 1), bombilla exterior.
Luz de carretera ( 2), bombilla interior.
Luz baja (1)

240Cuidado del vehículo1.Gire la tapa en sentido antihorario
y desmóntela.
2. Desenganche el clip de resorte del retén tirando. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
5. Presione el clip de resorte de nuevo en su lugar.
6. Monte la tapa y gírela en sentido horario.
Luz alta (2)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Desenclave el clip elástico de la sujeción moviéndolo hacia de‐
lante y a un lado. Gire el clip de
resorte hacia abajo.
3. Saque el portalámparas del re‐ flector.

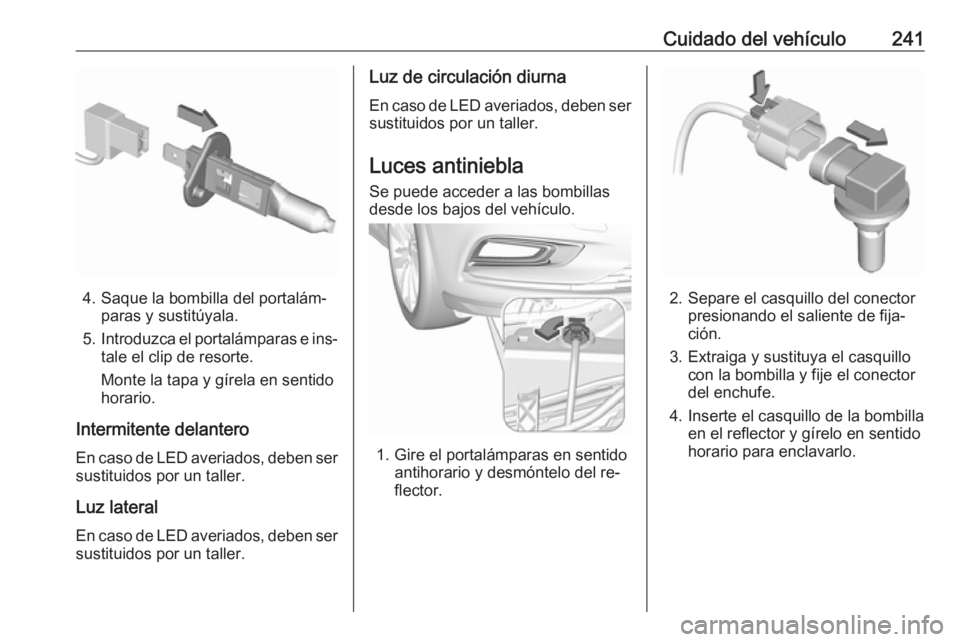

Cuidado del vehículo241
4. Saque la bombilla del portalám‐paras y sustitúyala.
5. Introduzca el portalámparas e ins‐
tale el clip de resorte.
Monte la tapa y gírela en sentido
horario.
Intermitente delantero
En caso de LED averiados, deben ser sustituidos por un taller.
Luz lateral
En caso de LED averiados, deben ser sustituidos por un taller.
Luz de circulación diurna
En caso de LED averiados, deben ser sustituidos por un taller.
Luces antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo del re‐
flector.
2. Separe el casquillo del conector presionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.

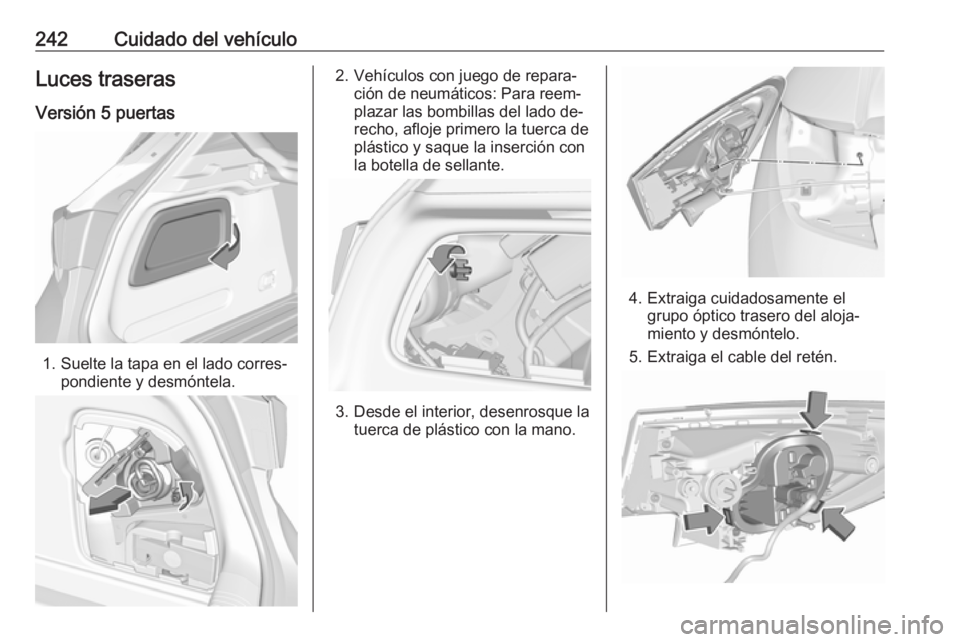

242Cuidado del vehículoLuces traserasVersión 5 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Vehículos con juego de repara‐ción de neumáticos: Para reem‐
plazar las bombillas del lado de‐
recho, afloje primero la tuerca de
plástico y saque la inserción con
la botella de sellante.
3. Desde el interior, desenrosque la tuerca de plástico con la mano.
4. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo.
5. Extraiga el cable del retén.

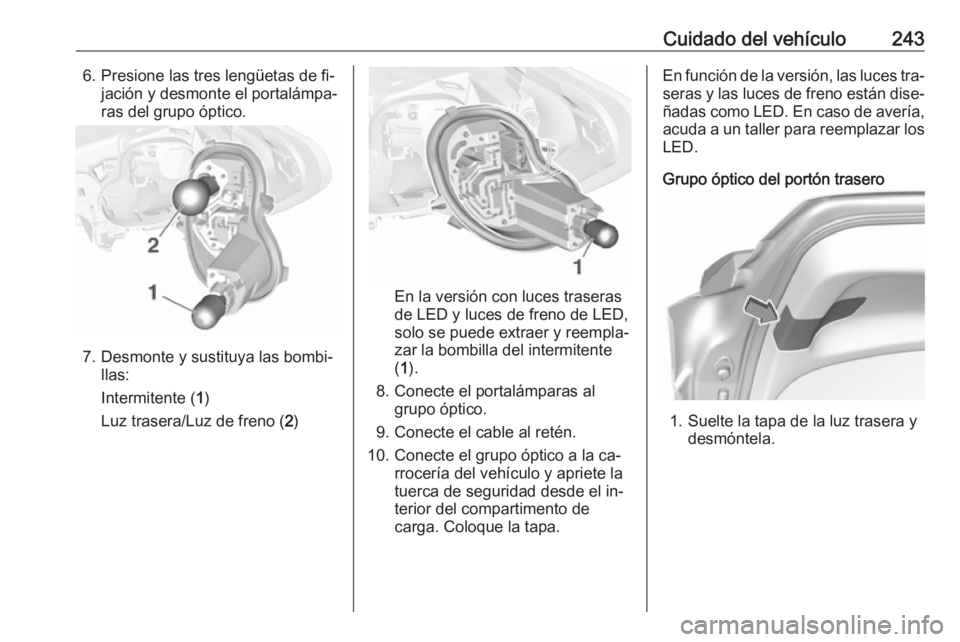

Cuidado del vehículo2436. Presione las tres lengüetas de fi‐jación y desmonte el portalámpa‐
ras del grupo óptico.
7. Desmonte y sustituya las bombi‐ llas:
Intermitente ( 1)
Luz trasera/Luz de freno ( 2)
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede extraer y reempla‐
zar la bombilla del intermitente
( 1 ).
8. Conecte el portalámparas al grupo óptico.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la ca‐ rrocería del vehículo y apriete la
tuerca de seguridad desde el in‐ terior del compartimento de
carga. Coloque la tapa.
En función de la versión, las luces tra‐ seras y las luces de freno están dise‐
ñadas como LED. En caso de avería,
acuda a un taller para reemplazar los
LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.

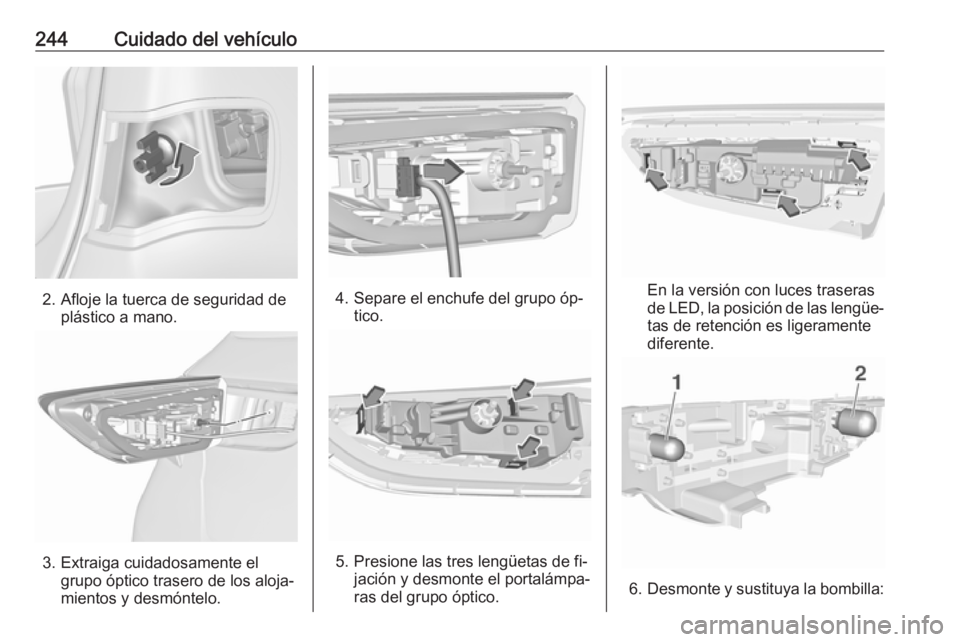

244Cuidado del vehículo
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Separe el enchufe del grupo óp‐ tico.
5. Presione las tres lengüetas de fi‐jación y desmonte el portalámpa‐
ras del grupo óptico.
En la versión con luces traseras
de LED, la posición de las lengüe‐
tas de retención es ligeramente
diferente.
6. Desmonte y sustituya la bombilla:

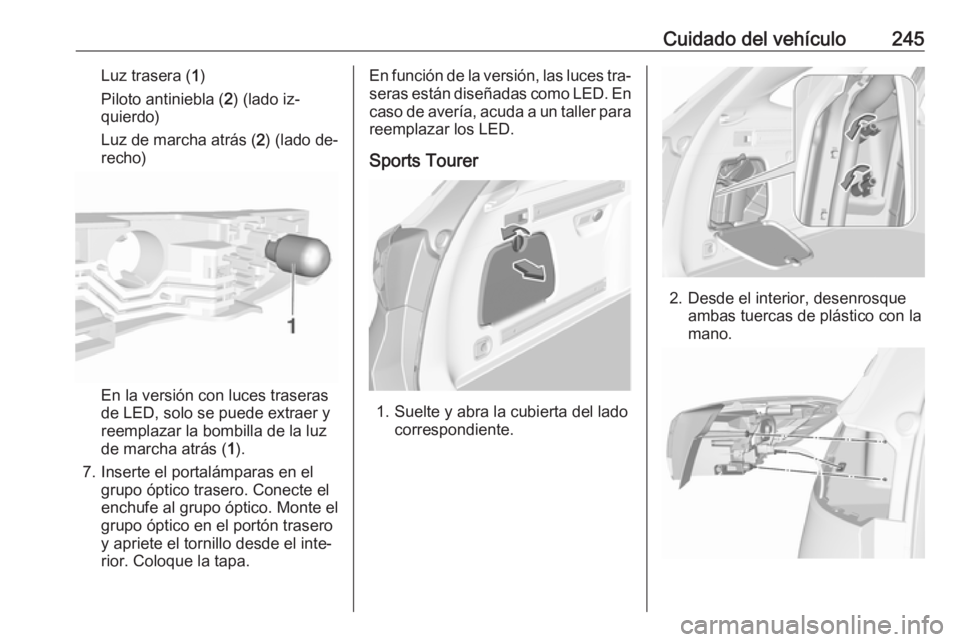

Cuidado del vehículo245Luz trasera (1)
Piloto antiniebla ( 2) (lado iz‐
quierdo)
Luz de marcha atrás ( 2) (lado de‐
recho)
En la versión con luces traseras
de LED, solo se puede extraer y
reemplazar la bombilla de la luz
de marcha atrás ( 1).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte elenchufe al grupo óptico. Monte elgrupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.
En función de la versión, las luces tra‐ seras están diseñadas como LED. En
caso de avería, acuda a un taller para reemplazar los LED.
Sports Tourer
1. Suelte y abra la cubierta del lado correspondiente.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.

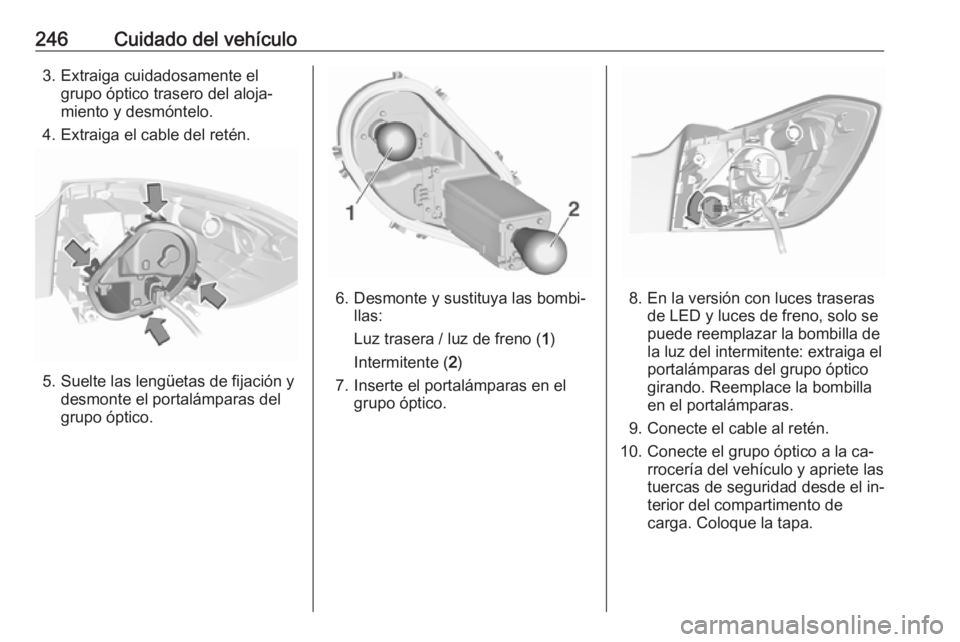

246Cuidado del vehículo3. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo.
4. Extraiga el cable del retén.
5. Suelte las lengüetas de fijación y desmonte el portalámparas del
grupo óptico.
6. Desmonte y sustituya las bombi‐ llas:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
7. Inserte el portalámparas en el grupo óptico.8. En la versión con luces traserasde LED y luces de freno, solo se
puede reemplazar la bombilla de
la luz del intermitente: extraiga el
portalámparas del grupo óptico
girando. Reemplace la bombilla
en el portalámparas.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la ca‐ rrocería del vehículo y apriete las
tuercas de seguridad desde el in‐
terior del compartimento de
carga. Coloque la tapa.

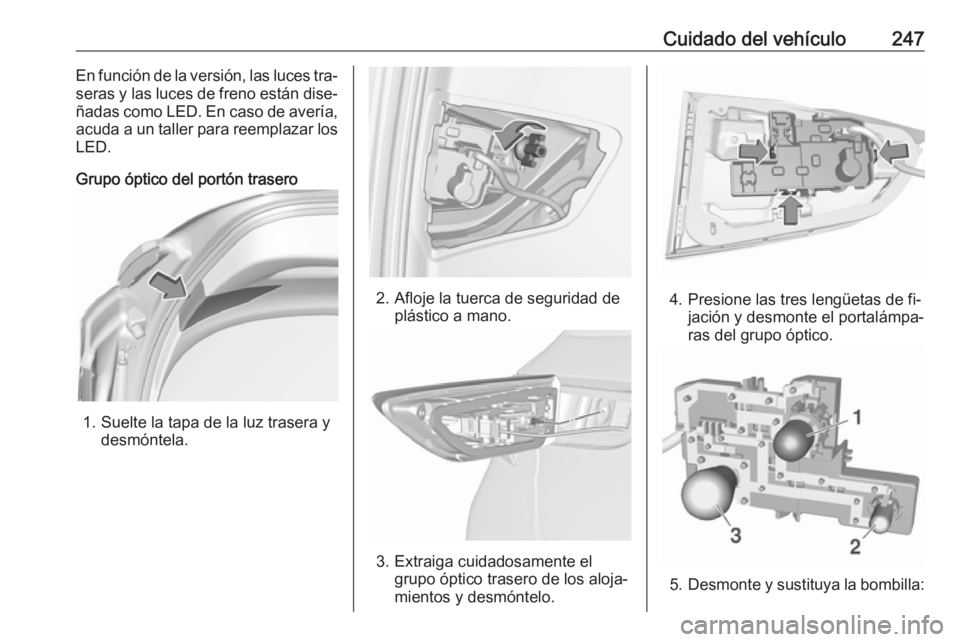

Cuidado del vehículo247En función de la versión, las luces tra‐
seras y las luces de freno están dise‐
ñadas como LED. En caso de avería, acuda a un taller para reemplazar los
LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las tres lengüetas de fi‐ jación y desmonte el portalámpa‐
ras del grupo óptico.
5. Desmonte y sustituya la bombilla:

248Cuidado del vehículoLuz de marcha atrás (1)
Luz trasera ( 2)
Piloto antiniebla ( 3) (lado iz‐
quierdo)
6. Inserte el portalámparas en el grupo óptico trasero.
7. En la versión con luces traserasde LED, solo se puede reempla‐
zar la bombilla de la luz de marcha
atrás: extraiga el portalámparas
del grupo óptico girando. Reem‐
place la bombilla en el portalám‐
paras.
8. Monte el grupo óptico en el portón
trasero y apriete la tuerca de fija‐
ción desde el interior. Coloque la
tapa.
En función de la versión, las luces tra‐
seras están diseñadas como LED. En caso de avería, acuda a un taller para
reemplazar los LED.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
