OPEL ASTRA K 2016.5 Manual de utilizare (in Romanian)
Manufacturer: OPEL, Model Year: 2016.5, Model line: ASTRA K, Model: OPEL ASTRA K 2016.5Pages: 317, PDF Size: 8.9 MB
Page 251 of 317

Îngrijirea autovehiculului249

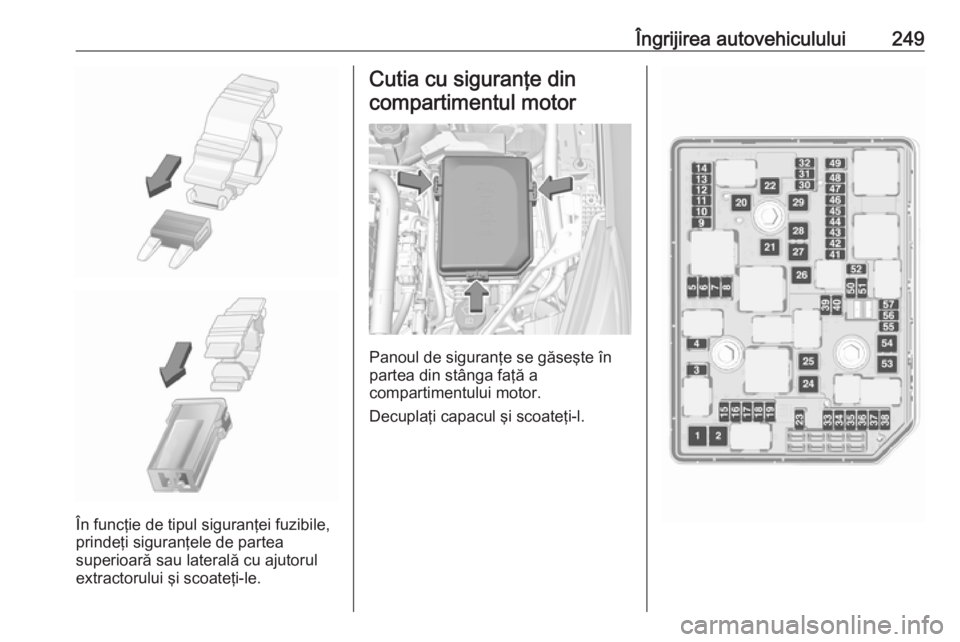

În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Page 252 of 317

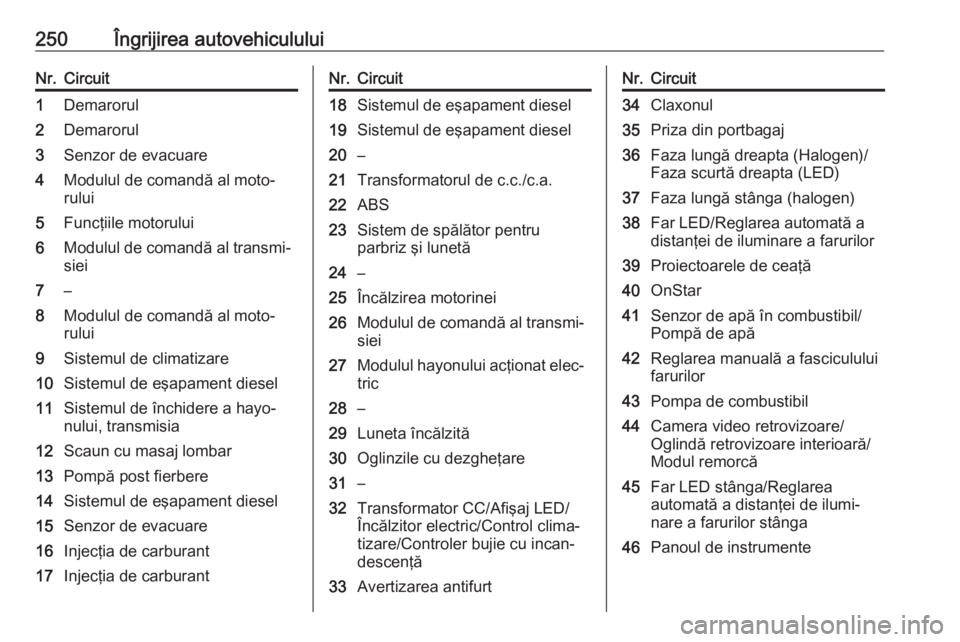

250Îngrijirea autovehicululuiNr.Circuit1Demarorul2Demarorul3Senzor de evacuare4Modulul de comandă al moto‐
rului5Funcţiile motorului6Modulul de comandă al transmi‐ siei7–8Modulul de comandă al moto‐
rului9Sistemul de climatizare10Sistemul de eşapament diesel11Sistemul de închidere a hayo‐
nului, transmisia12Scaun cu masaj lombar13Pompă post fierbere14Sistemul de eşapament diesel15Senzor de evacuare16Injecţia de carburant17Injecţia de carburantNr.Circuit18Sistemul de eşapament diesel19Sistemul de eşapament diesel20–21Transformatorul de c.c./c.a.22ABS23Sistem de spălător pentru
parbriz şi lunetă24–25Încălzirea motorinei26Modulul de comandă al transmi‐ siei27Modulul hayonului acţionat elec‐ tric28–29Luneta încălzită30Oglinzile cu dezgheţare31–32Transformator CC/Afişaj LED/
Încălzitor electric/Control clima‐
tizare/Controler bujie cu incan‐
descenţă33Avertizarea antifurtNr.Circuit34Claxonul35Priza din portbagaj36Faza lungă dreapta (Halogen)/
Faza scurtă dreapta (LED)37Faza lungă stânga (halogen)38Far LED/Reglarea automată a
distanţei de iluminare a farurilor39Proiectoarele de ceaţă40OnStar41Senzor de apă în combustibil/
Pompă de apă42Reglarea manuală a fasciculului
farurilor43Pompa de combustibil44Camera video retrovizoare/
Oglindă retrovizoare interioară/
Modul remorcă45Far LED stânga/Reglarea
automată a distanţei de ilumi‐
nare a farurilor stânga46Panoul de instrumente
Page 253 of 317

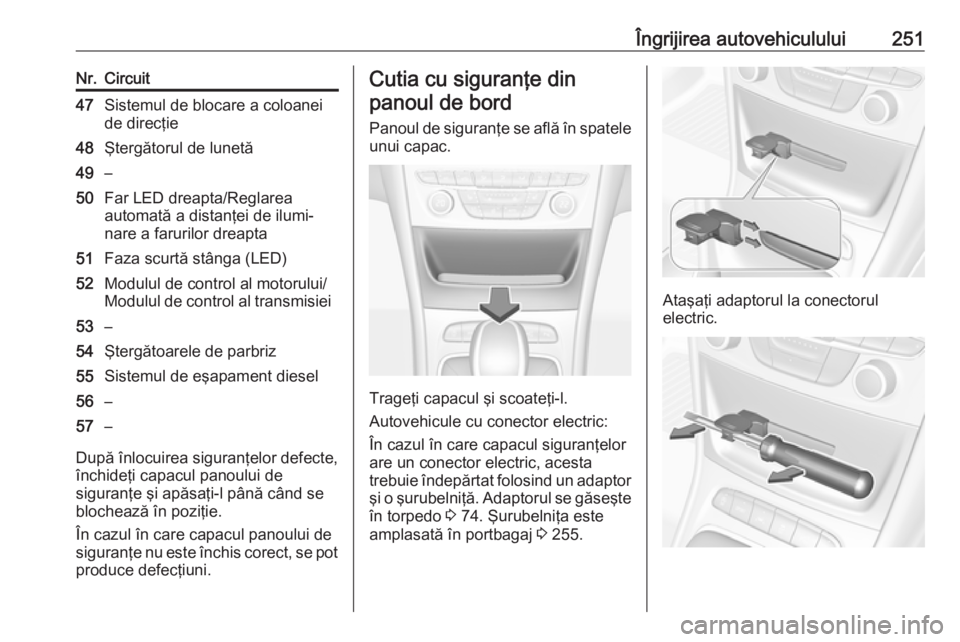

Îngrijirea autovehiculului251Nr.Circuit47Sistemul de blocare a coloanei
de direcţie48Ştergătorul de lunetă49–50Far LED dreapta/Reglarea
automată a distanţei de ilumi‐
nare a farurilor dreapta51Faza scurtă stânga (LED)52Modulul de control al motorului/
Modulul de control al transmisiei53–54Ştergătoarele de parbriz55Sistemul de eşapament diesel56–57–
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
Panoul de siguranţe se află în spatele
unui capac.
Trageţi capacul şi scoateţi-l.
Autovehicule cu conector electric:
În cazul în care capacul siguranţelor are un conector electric, acesta
trebuie îndepărtat folosind un adaptor
şi o şurubelniţă. Adaptorul se găseşte în torpedo 3 74. Şurubelniţa este
amplasată în portbagaj 3 255.
Ataşaţi adaptorul la conectorul
electric.
Page 254 of 317

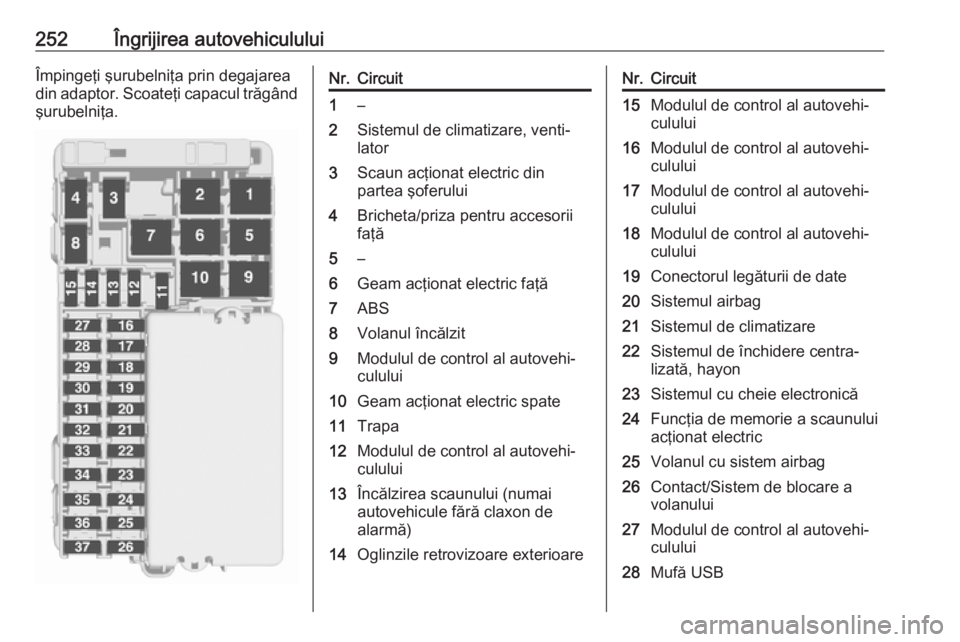

252Îngrijirea autovehicululuiÎmpingeţi şurubelniţa prin degajarea
din adaptor. Scoateţi capacul trăgând şurubelniţa.Nr.Circuit1–2Sistemul de climatizare, venti‐
lator3Scaun acţionat electric din
partea şoferului4Bricheta/priza pentru accesorii
faţă5–6Geam acţionat electric faţă7ABS8Volanul încălzit9Modulul de control al autovehi‐
culului10Geam acţionat electric spate11Trapa12Modulul de control al autovehi‐
culului13Încălzirea scaunului (numai
autovehicule fără claxon de
alarmă)14Oglinzile retrovizoare exterioareNr.Circuit15Modulul de control al autovehi‐
culului16Modulul de control al autovehi‐
culului17Modulul de control al autovehi‐
culului18Modulul de control al autovehi‐
culului19Conectorul legăturii de date20Sistemul airbag21Sistemul de climatizare22Sistemul de închidere centra‐
lizată, hayon23Sistemul cu cheie electronică24Funcţia de memorie a scaunului
acţionat electric25Volanul cu sistem airbag26Contact/Sistem de blocare a
volanului27Modulul de control al autovehi‐
culului28Mufă USB
Page 255 of 317

Îngrijirea autovehiculului253Nr.Circuit29–30Maneta selectorului de viteze31Ştergătorul de lunetă32Modulul de comandă al transmi‐siei33Sistemul de alarmă antifurt/
Sirena34Sistem de asistenţă la parcare/
Sistem de avertizare unghi mort
lateral/Sistem Infotainment/
Mufă USB35OnStar36Afişaj pentru informaţii/Blocul
instrumentelor de bord/Dispo‐
zitiv de redare CD37Sistem Infotainment, radio
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
Autovehicule cu conector electric: 1. Aplicaţi capacul pe partea dreaptă.
2.Pliaţi spre înainte partea stângă a
capacului. Aveţi grijă de ghidarea
clemei de siguranţă conform
ilustraţiei.
Cutia de siguranţe din portbagaj
Panoul de siguranţe se află în partea stângă a portbagajului, în spatele
unui capac.Luaţi capacul.
Decuplaţi capacul cutiei de siguranţe
şi scoateţi-l.
Page 256 of 317

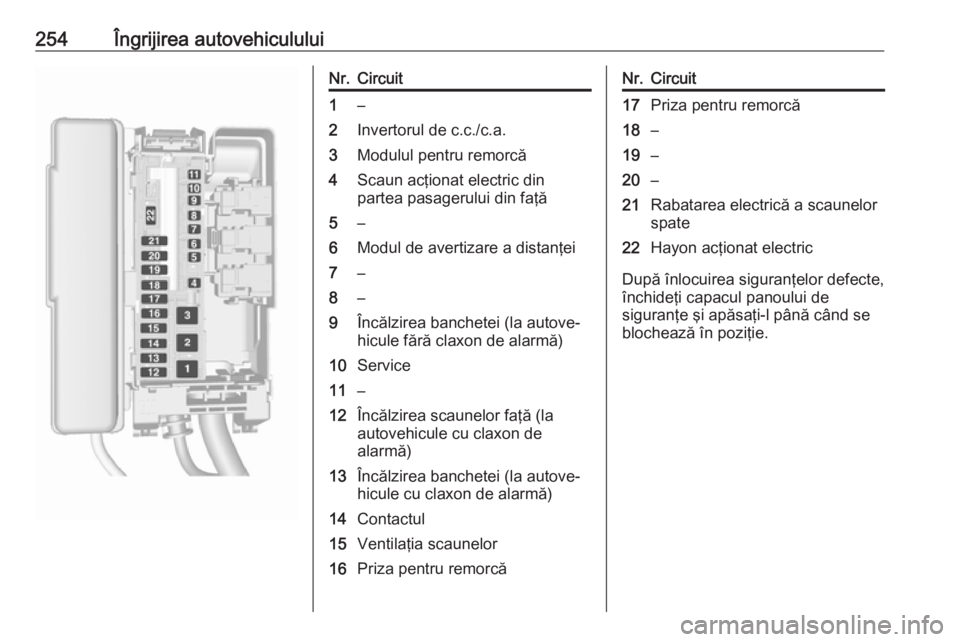

254Îngrijirea autovehicululuiNr.Circuit1–2Invertorul de c.c./c.a.3Modulul pentru remorcă4Scaun acţionat electric din
partea pasagerului din faţă5–6Modul de avertizare a distanţei7–8–9Încălzirea banchetei (la autove‐
hicule fără claxon de alarmă)10Service11–12Încălzirea scaunelor faţă (la
autovehicule cu claxon de
alarmă)13Încălzirea banchetei (la autove‐
hicule cu claxon de alarmă)14Contactul15Ventilaţia scaunelor16Priza pentru remorcăNr.Circuit17Priza pentru remorcă18–19–20–21Rabatarea electrică a scaunelor
spate22Hayon acţionat electric
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
Page 257 of 317

Îngrijirea autovehiculului255Trusa de scule
Uneltele
Hatchback cu 5 portiere cu roată
de rezervă
Deschideţi podeaua portbagajului
3 84.
Cricul, inelul de tractare şi o chingă
pentru asigurarea roţii aflate în pană
şi uneltele se află în trusa de scule de sub roata de rezervă. Roata de
rezervă 3 270.
Sports Tourer cu roată de rezervă
Deschideţi podeaua portbagajului
3 84.
Cricul, inelul de tractare şi uneltele se
află în trusa de scule de sub roata de
rezervă. Roata de rezervă 3 270.
Hatchback cu 5 portiere cu set
pentru depanarea anvelopelor
Deschideţi capacul din partea
dreaptă a portbagajului.
Unele unelte şi inelul de tractare sunt
depozitate împreună cu setul pentru
depanarea anvelopelor într-o trusă de scule.
Page 258 of 317

256Îngrijirea autovehicululuiSports Tourer cu set pentru
depanarea anvelopelor
Deschideţi podeaua portbagajului
3 84.
Uneltele şi inelul de tractare sunt
depozitate împreună cu setul pentru
depanarea anvelopelor într-o trusă de
scule.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Toate dimensiunile de anvelope sunt admise ca anvelope de iarnă 3 296.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Etichetele anvelopelor
De ex. 215/60 R 16 95 H215:Lăţimea anvelopei, în mm60:Raportul în secţiune
(înălţimea/ lăţimea anvelopei),
în %R:Tipul benzii de rulare: RadialRF:Tipul: RunFlat (cu flancuri
întărite)16:Diametrul jantei, în inch95:Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:Indicele de viteză
Indicele de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Page 259 of 317

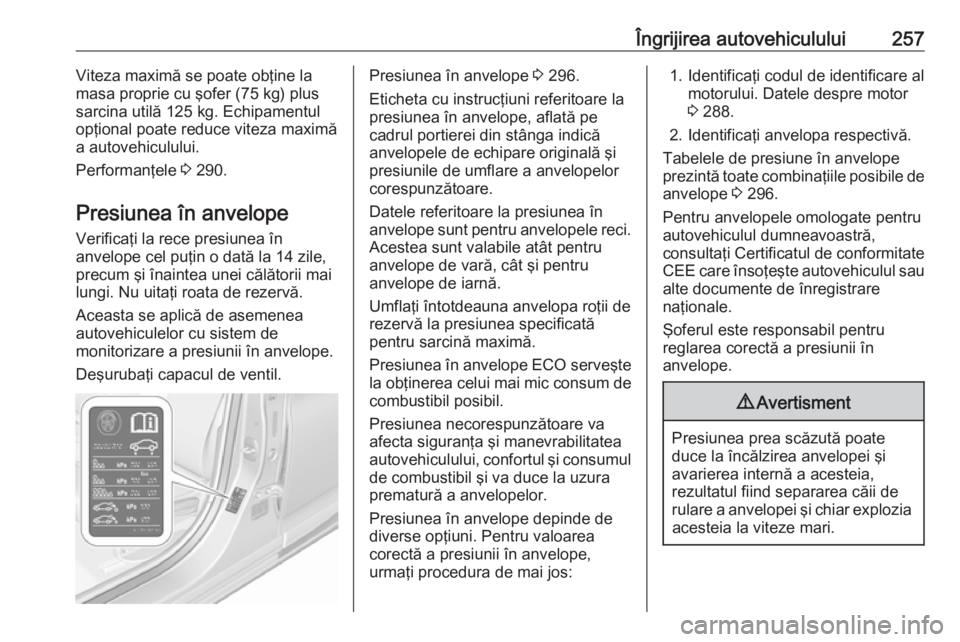

Îngrijirea autovehiculului257Viteza maximă se poate obţine la
masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă a autovehiculului.
Performanţele 3 290.
Presiunea în anvelope Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Aceasta se aplică de asemenea
autovehiculelor cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.Presiunea în anvelope 3 296.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea în anvelope ECO serveşte
la obţinerea celui mai mic consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:1. Identificaţi codul de identificare al motorului. Datele despre motor
3 288.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 296.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Page 260 of 317

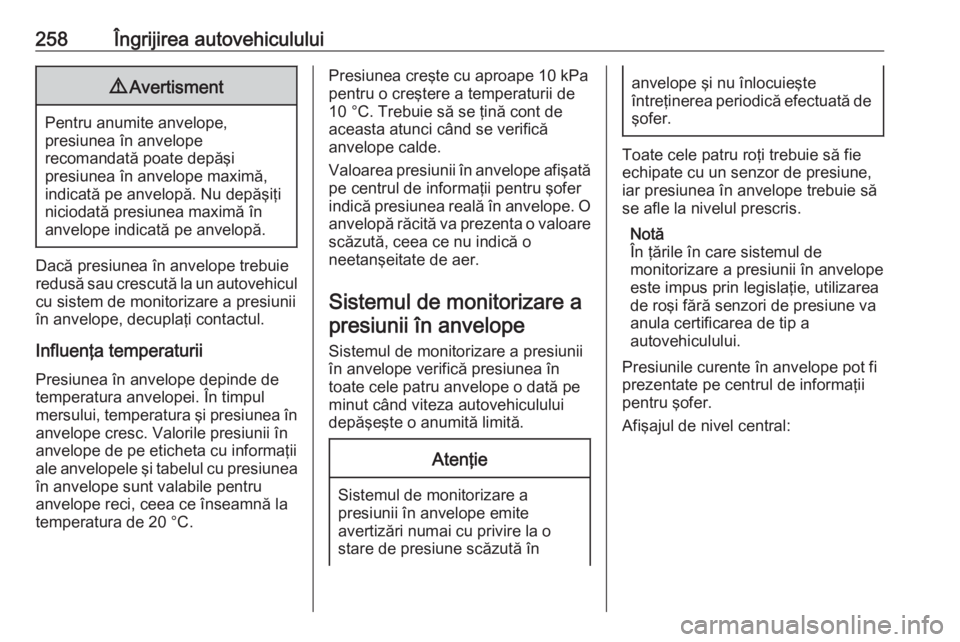

258Îngrijirea autovehiculului9Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Dacă presiunea în anvelope trebuie
redusă sau crescută la un autovehicul
cu sistem de monitorizare a presiunii
în anvelope, decuplaţi contactul.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii
ale anvelopele şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la
temperatura de 20 °C.
Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată pe centrul de informaţii pentru şoferindică presiunea reală în anvelope. O anvelopă răcită va prezenta o valoare
scăzută, ceea ce nu indică o
neetanşeitate de aer.
Sistemul de monitorizare apresiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope verifică presiunea în
toate cele patru anvelope o dată pe
minut când viteza autovehiculului
depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate pe centrul de informaţii
pentru şofer.
Afişajul de nivel central:
