OPEL ASTRA K 2016.5 Manual de utilizare (in Romanian)

Depozitarea79
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Extinderea portbagajului
(spătarul din două părţi al
banchetei din spate), Sports
Tourer
● Introduceţi clemele de fixare ale centurilor de siguranţă laterale însuporturile laterale pentru a
proteja centurile de siguranţă
împotriva deteriorării; consultaţi
ilustraţia.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna
banchetei.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu
un declic.

80Depozitarea
Spătarele sunt fixate corect
numai când ambele marcaje roşii
laterale de lângă maneta de
deblocare nu mai sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Extinderea portbagajului
(spătarul din trei părţi al banchetei
din spate), Sports Tourer
● Rabataţi în sus cotiera centrală din spate.● Trageţi bucla şi rabataţi în jos spătarul pe scaunul central.
● Introduceţi clemele de fixare alecenturilor de siguranţă laterale însuporturile laterale pentru a

Depozitarea81proteja centurile de siguranţă
împotriva deteriorării; consultaţi
ilustraţia.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna banchetei.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● În mod alternativ, rabataţi spătarele scaunelor spate din
portbagaj: trageţi opritorul din
partea stângă sau din partea
dreaptă a portbagajului pentru a
rabata partea respectivă a
spătarului scaunelor spate.
9 Avertisment
Manifestaţi atenţie atunci când
acţionaţi spătarele scaunelor
spate din portbagaj. Spătarul este
rabatat cu o putere considerabilă.
Risc de accidentare, în special în
cazul copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este aşezat nimic pe tapiţeria
scaunului.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu un declic.
Spătarele sunt fixate corect
numai când ambele marcaje roşii
laterale de lângă maneta de
deblocare nu mai sunt vizibile.

82Depozitarea9Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Hatchback cu 5 portiere
Scoaterea
Desprindeţi chingile de fixare de pe
hayon.
Ridicaţi capacul de partea din spate
şi împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Montarea
Angrenaţi copertina în ghidajele
laterale şi rabataţi-o în jos. Ataşaţi
chingile de fixare de hayon.
Sports Tourer
Închiderea storului
Cu ajutorul mânerelor, trageţi storul către înapoi şi în sus până când
acesta se cuplează în suporturile
laterale.

Depozitarea83Deschiderea storului
Trageţi de mânerul de la capătul
storului în spate şi în jos. Aceasta
este retractată automat.
Demontarea storului
Deschideţi storul.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă astorului şi scoateţi-l din suporturi.
Storul demontat poate fi depozitat
sub podeaua portbagajului, conform
ilustraţiei. Introduceţi partea stângă a copertinei rulate în locaşul din
dreapta faţă, trageţi de mâner în sus
şi introduceţi partea stângă în locaşul
din stânga faţă.
Copertina portbagajului 3 84.
Montarea storului
Introduceţi partea stângă a storului în locaş, apoi trageţi de mânerul de
deblocare în sus şi menţineţi şi
introduceţi partea stângă a storului în
locaş şi cuplaţi.

84DepozitareaCapac spaţiu depozitare dinpodeaua portbagajului
Capacul spaţiului de depozitare
din podeaua portbagajului
Hatchback cu 5 portiere
Capacul spaţiului de depozitare din
podeaua portbagajului poate fi
demontat. Ridicaţi capacul în partea
din spate şi rotiţi uşor pe o parte înainte de a îl demonta.
Sports Tourer
Trageţi de mâner şi rabataţi partea
din spate a copertinei în faţă.
Menţineţi copertina în poziţie
verticală, în spatele spătarului
scaunelor spate.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Hatchback cu 5 portiere Mai întâi îndepărtaţi capacul spaţiului
de depozitare din podeaua
portbagajului pentru a avea acces la
inelele de amarare.

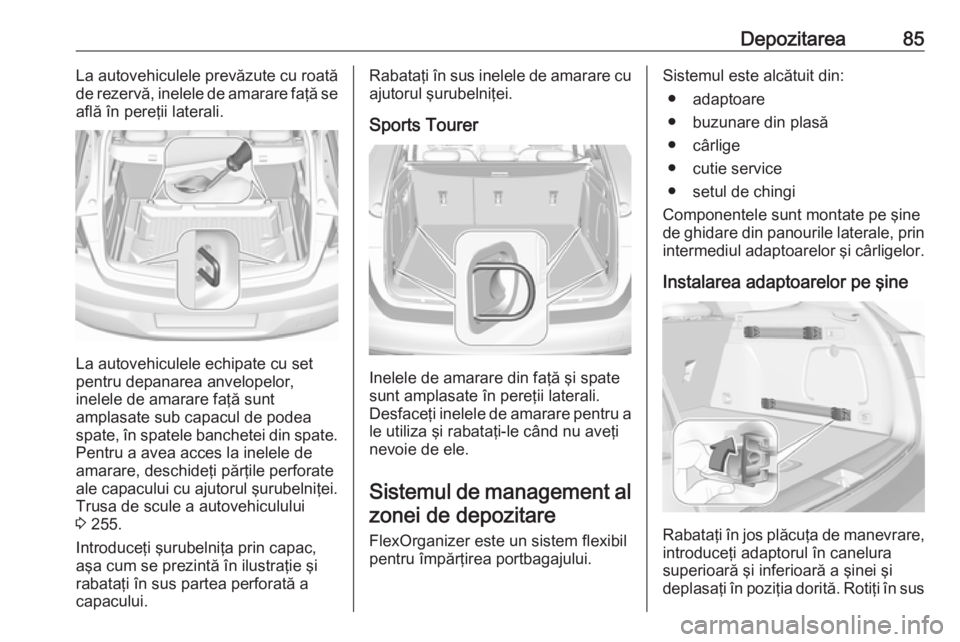

Depozitarea85La autovehiculele prevăzute cu roată
de rezervă, inelele de amarare faţă se
află în pereţii laterali.
La autovehiculele echipate cu set
pentru depanarea anvelopelor,
inelele de amarare faţă sunt
amplasate sub capacul de podea
spate, în spatele banchetei din spate.
Pentru a avea acces la inelele de
amarare, deschideţi părţile perforate
ale capacului cu ajutorul şurubelniţei.
Trusa de scule a autovehiculului
3 255.
Introduceţi şurubelniţa prin capac, aşa cum se prezintă în ilustraţie şi
rabataţi în sus partea perforată a
capacului.
Rabataţi în sus inelele de amarare cu
ajutorul şurubelniţei.
Sports Tourer
Inelele de amarare din faţă şi spate
sunt amplasate în pereţii laterali.
Desfaceţi inelele de amarare pentru a
le utiliza şi rabataţi-le când nu aveţi
nevoie de ele.
Sistemul de management alzonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din:
● adaptoare
● buzunare din plasă
● cârlige
● cutie service
● setul de chingi
Componentele sunt montate pe şine
de ghidare din panourile laterale, prin intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus

86Depozitareaplăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în jos plăcuţa de manevrare şi scoateţiafară de pe şină.
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.
Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.

Depozitarea87Cutie Service
Instalaţi două cârlige în şina de sus.
Introduceţi suporturile superioare ale
cutiei, de sus, în cârlige.
Instalaţi alternativ ambele cârlige în
şina de jos. Cuplaţi suporturile
inferioare ale cutiei, de sus, în
cârligele inferioare.
Setul de chingi
Introduceţi adaptoarele setului de
chingi într-o şină. Asiguraţi-vă că
centura nu este răsucită.
Setul de chingi are două catarame de
deschidere.
Cureaua poate fi strânsă.
Plasa de protecţie
Plasa de protecţie este disponibilă la
Sports Tourer, putând fi montată în
spatele scaunelor spate sau, dacă
spătarele scaunelor spate sunt
rabatate în spatele scaunelor faţă.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Instalarea
În spatele scaunelor spate
● Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra
scaunelor spate: suspendaţi şi

88Depozitareacuplaţi tija plasei pe o parte,
comprimaţi tija şi suspendaţi şi
cuplaţi pe partea cealaltă.
● Prindeţi cârligele chingilor plasei în bucle sub podeaua
portbagajului din spatele
scaunelor spate. Pentru a avea
acces la bucle, deschideţi zonele perforate din podeaua
portbagajului cu ajutorul unei
şurubelniţe şi ridicaţi buclele.
Prindeţi cârligele în bucle.
● Tensionaţi ambele chingi trăgând
de capătul liber.
● Spătarele scaunelor spate trebuie să fie în poziţie verticală.
În spatele scaunelor faţă
● Există orificii pentru montare peambele părţi ale cadrului
acoperişului, deasupra
scaunelor faţă: suspendaţi şi
cuplaţi tija plasei pe o parte,
comprimaţi tija şi suspendaţi şi cuplaţi pe partea cealaltă.
● Ataşaţi cârligele chingilor plasei de siguranţă în buclele din podea
aflate în faţa scaunelor spate.
Pentru a avea acces la bucle,
apăsaţi părţile perforate din
podeaua portbagajului pe
ambele părţi. Prindeţi cârligele în bucle.
● Tensionaţi ambele chingi trăgând
de capătul liber.
● Împingeţi tetierele în jos şi rabataţi spătarele scaunelor
spate 3 76.
