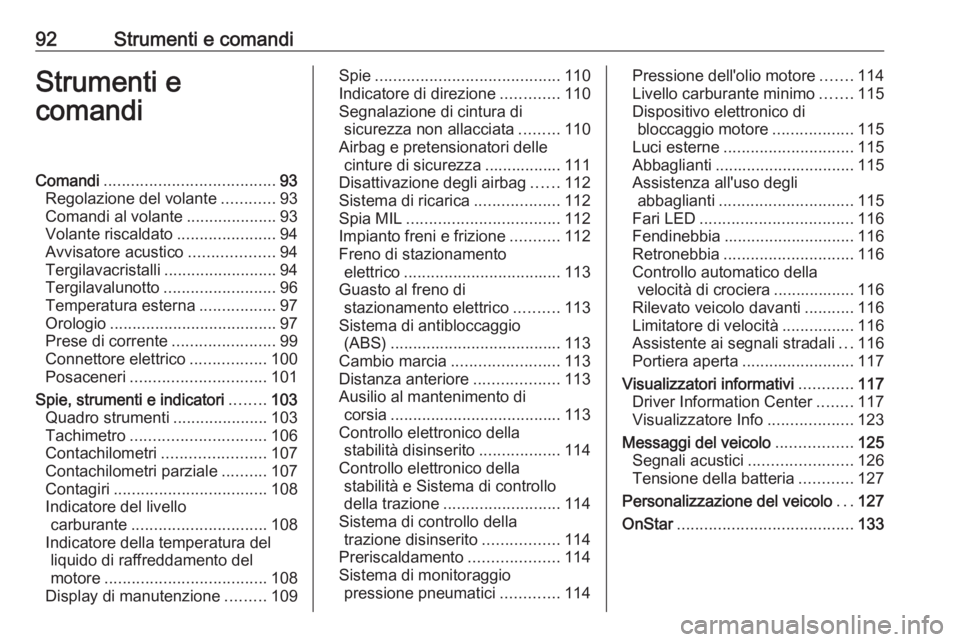

92Strumenti e comandiStrumenti e
comandiComandi ...................................... 93
Regolazione del volante ............93
Comandi al volante ....................93
Volante riscaldato ......................94
Avvisatore acustico ...................94
Tergilavacristalli .........................94
Tergilavalunotto .........................96
Temperatura esterna .................97
Orologio ..................................... 97
Prese di corrente .......................99
Connettore elettrico .................100
Posaceneri .............................. 101
Spie, strumenti e indicatori ........103
Quadro strumenti .....................103
Tachimetro .............................. 106
Contachilometri .......................107
Contachilometri parziale ..........107
Contagiri .................................. 108
Indicatore del livello carburante .............................. 108
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 108
Display di manutenzione .........109Spie......................................... 110
Indicatore di direzione .............110
Segnalazione di cintura di sicurezza non allacciata .........110
Airbag e pretensionatori delle cinture di sicurezza ................. 111
Disattivazione degli airbag ......112
Sistema di ricarica ...................112
Spia MIL .................................. 112
Impianto freni e frizione ...........112
Freno di stazionamento elettrico ................................... 113
Guasto al freno di stazionamento elettrico ..........113
Sistema di antibloccaggio (ABS) ...................................... 113
Cambio marcia ........................ 113
Distanza anteriore ...................113
Ausilio al mantenimento di corsia ...................................... 113
Controllo elettronico della stabilità disinserito ..................114
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 114
Sistema di controllo della trazione disinserito .................114
Preriscaldamento ....................114
Sistema di monitoraggio pressione pneumatici .............114Pressione dell'olio motore .......114
Livello carburante minimo .......115
Dispositivo elettronico di bloccaggio motore ..................115
Luci esterne ............................. 115
Abbaglianti ............................... 115
Assistenza all'uso degli abbaglianti .............................. 115
Fari LED .................................. 116
Fendinebbia ............................. 116
Retronebbia ............................. 116
Controllo automatico della velocità di crociera .................. 116
Rilevato veicolo davanti ...........116
Limitatore di velocità ................116
Assistente ai segnali stradali ...116
Portiera aperta ......................... 117
Visualizzatori informativi ............117
Driver Information Center ........117
Visualizzatore Info ...................123
Messaggi del veicolo .................125
Segnali acustici .......................126
Tensione della batteria ............127
Personalizzazione del veicolo ...127
OnStar ....................................... 133

106Strumenti e comandiPanoramicaOIndicatori di direzione 3 110XSegnalazione cintura di sicu‐
rezza non allacciata 3 110vAirbag e pretensionatori delle
cinture di sicurezza 3 111VDisattivazione dell'airbag
3 112pSistema di ricarica 3 112ZSpia MIL 3 112RImpianto freni e frizione 3 112mFreno di stazionamento elettrico
3 113jGuasto del freno di staziona‐
mento elettrico 3 113uSistema di antibloccaggio (ABS)
3 113RCambio marcia 3 113EDistanza di sicurezza 3 113aAusilio al mantenimento di
corsia 3 113aControllo elettronico della stabi‐
lità disinserito 3 114bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 114kSistema di controllo della
trazione disattivo 3 114!Preriscaldamento 3 114wSistema di monitoraggio della
pressione dei pneumatici
3 114IPressione dell'olio motore
3 114YLivello basso del carburante
3 115dDispositivo elettronico di bloc‐
caggio motore 3 1158Luci esterne 3 115CAbbaglianti 3 115fAssistenza all'uso degli abba‐
glianti 3 115fFari LED 3 116>Fendinebbia 3 116øRetronebbia 3 116mControllo automatico della velo‐
cità di crociera 3 116ARilevato veicolo davanti 3 116LLimitatore di velocità 3 116LAssistente ai segnali stradali
3 116hPortiera aperta 3 117
Tachimetro
Indica la velocità del veicolo.

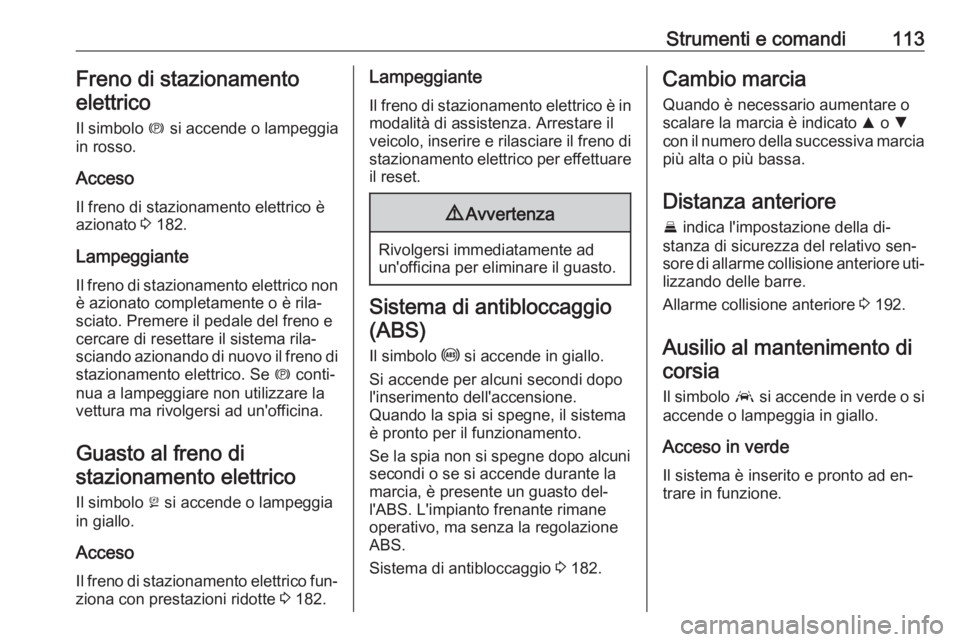

Strumenti e comandi113Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è
azionato 3 182.
Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Premere il pedale del freno e
cercare di resettare il sistema rila‐
sciando azionando di nuovo il freno di stazionamento elettrico. Se m conti‐
nua a lampeggiare non utilizzare la vettura ma rivolgersi ad un'officina.
Guasto al freno distazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 182.Lampeggiante
Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 182.
Cambio marcia
Quando è necessario aumentare o
scalare la marcia è indicato R o S
con il numero della successiva marcia
più alta o più bassa.
Distanza anteriore
E indica l'impostazione della di‐
stanza di sicurezza del relativo sen‐
sore di allarme collisione anteriore uti‐ lizzando delle barre.
Allarme collisione anteriore 3 192.
Ausilio al mantenimento di
corsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad en‐
trare in funzione.

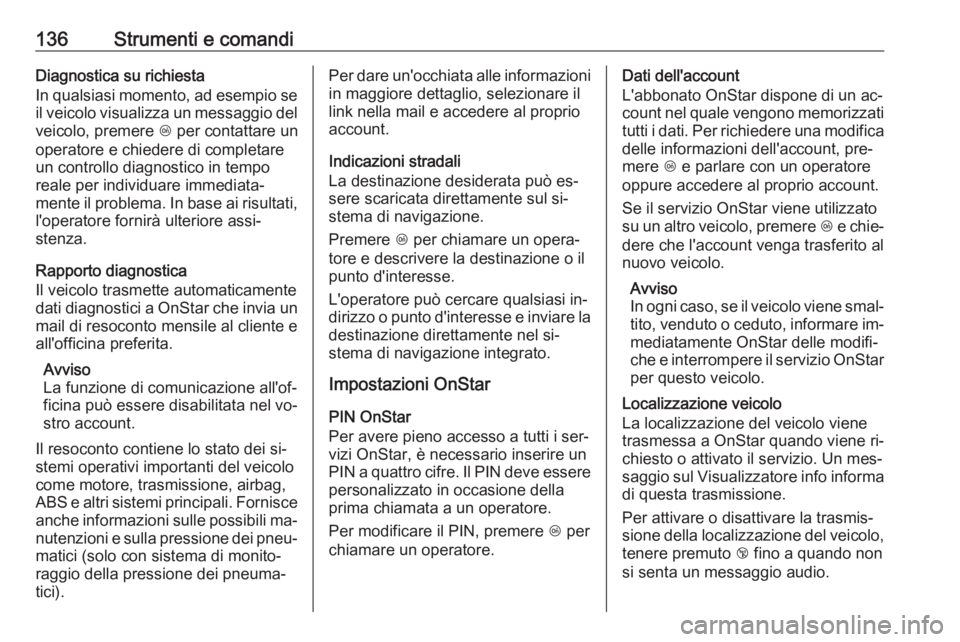

136Strumenti e comandiDiagnostica su richiesta
In qualsiasi momento, ad esempio se il veicolo visualizza un messaggio del
veicolo, premere Z per contattare un
operatore e chiedere di completare un controllo diagnostico in tempo
reale per individuare immediata‐
mente il problema. In base ai risultati, l'operatore fornirà ulteriore assi‐
stenza.
Rapporto diagnostica
Il veicolo trasmette automaticamente
dati diagnostici a OnStar che invia un mail di resoconto mensile al cliente e
all'officina preferita.
Avviso
La funzione di comunicazione all'of‐
ficina può essere disabilitata nel vo‐
stro account.
Il resoconto contiene lo stato dei si‐
stemi operativi importanti del veicolo
come motore, trasmissione, airbag,
ABS e altri sistemi principali. Fornisce
anche informazioni sulle possibili ma‐
nutenzioni e sulla pressione dei pneu‐
matici (solo con sistema di monito‐ raggio della pressione dei pneuma‐
tici).Per dare un'occhiata alle informazioni in maggiore dettaglio, selezionare il
link nella mail e accedere al proprio
account.
Indicazioni stradali
La destinazione desiderata può es‐
sere scaricata direttamente sul si‐
stema di navigazione.
Premere Z per chiamare un opera‐
tore e descrivere la destinazione o il
punto d'interesse.
L'operatore può cercare qualsiasi in‐
dirizzo o punto d'interesse e inviare la
destinazione direttamente nel si‐
stema di navigazione integrato.
Impostazioni OnStar
PIN OnStar
Per avere pieno accesso a tutti i ser‐
vizi OnStar, è necessario inserire un
PIN a quattro cifre. Il PIN deve essere
personalizzato in occasione della
prima chiamata a un operatore.
Per modificare il PIN, premere Z per
chiamare un operatore.Dati dell'account
L'abbonato OnStar dispone di un ac‐ count nel quale vengono memorizzati
tutti i dati. Per richiedere una modifica delle informazioni dell'account, pre‐
mere Z e parlare con un operatore
oppure accedere al proprio account.
Se il servizio OnStar viene utilizzato
su un altro veicolo, premere Z e chie‐
dere che l'account venga trasferito al
nuovo veicolo.
Avviso
In ogni caso, se il veicolo viene smal‐
tito, venduto o ceduto, informare im‐ mediatamente OnStar delle modifi‐
che e interrompere il servizio OnStar per questo veicolo.
Localizzazione veicolo
La localizzazione del veicolo viene
trasmessa a OnStar quando viene ri‐
chiesto o attivato il servizio. Un mes‐
saggio sul Visualizzatore info informa
di questa trasmissione.
Per attivare o disattivare la trasmis‐
sione della localizzazione del veicolo, tenere premuto j fino a quando non
si senta un messaggio audio.

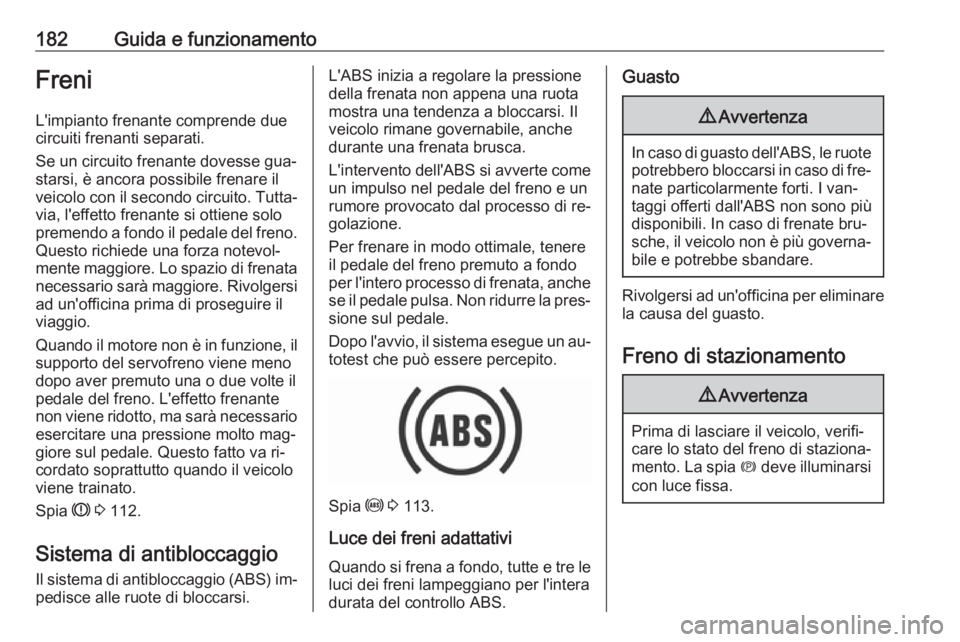

182Guida e funzionamentoFreniL'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse gua‐
starsi, è ancora possibile frenare il
veicolo con il secondo circuito. Tutta‐ via, l'effetto frenante si ottiene solo
premendo a fondo il pedale del freno.
Questo richiede una forza notevol‐
mente maggiore. Lo spazio di frenata necessario sarà maggiore. Rivolgersi ad un'officina prima di proseguire il
viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario esercitare una pressione molto mag‐
giore sul pedale. Questo fatto va ri‐
cordato soprattutto quando il veicolo
viene trainato.
Spia R 3 112.
Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS) im‐ pedisce alle ruote di bloccarsi.L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di re‐
golazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐
sione sul pedale.
Dopo l'avvio, il sistema esegue un au‐
totest che può essere percepito.
Spia u 3 113.
Luce dei freni adattativi Quando si frena a fondo, tutte e tre le
luci dei freni lampeggiano per l'intera
durata del controllo ABS.
Guasto9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di fre‐ nate particolarmente forti. I van‐
taggi offerti dall'ABS non sono più
disponibili. In caso di frenate bru‐
sche, il veicolo non è più governa‐
bile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
9 Avvertenza
Prima di lasciare il veicolo, verifi‐
care lo stato del freno di staziona‐ mento. La spia m deve illuminarsi
con luce fissa.

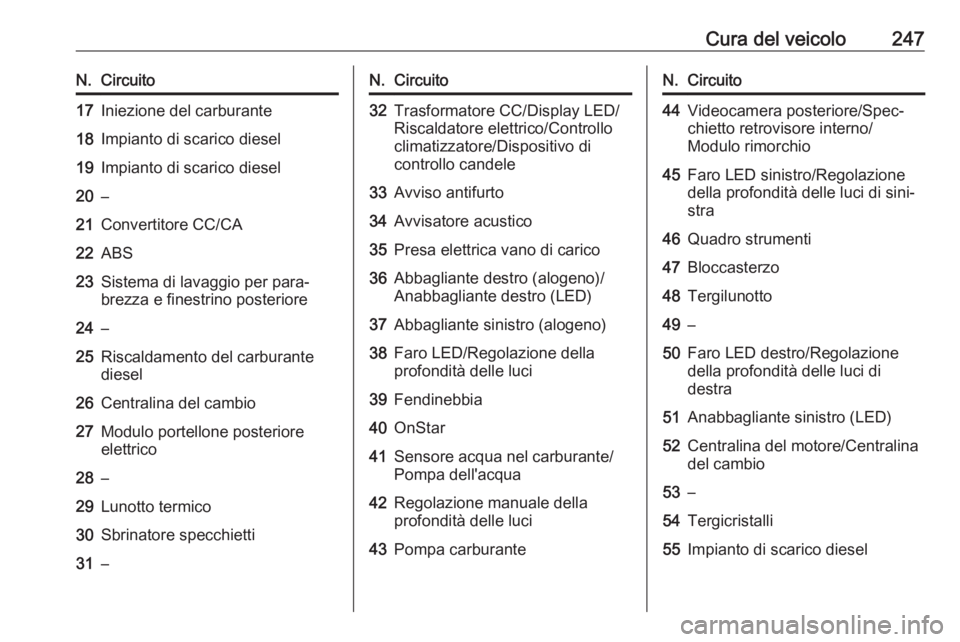

Cura del veicolo247N.Circuito17Iniezione del carburante18Impianto di scarico diesel19Impianto di scarico diesel20–21Convertitore CC/CA22ABS23Sistema di lavaggio per para‐
brezza e finestrino posteriore24–25Riscaldamento del carburante
diesel26Centralina del cambio27Modulo portellone posteriore
elettrico28–29Lunotto termico30Sbrinatore specchietti31–N.Circuito32Trasformatore CC/Display LED/
Riscaldatore elettrico/Controllo
climatizzatore/Dispositivo di
controllo candele33Avviso antifurto34Avvisatore acustico35Presa elettrica vano di carico36Abbagliante destro (alogeno)/
Anabbagliante destro (LED)37Abbagliante sinistro (alogeno)38Faro LED/Regolazione della
profondità delle luci39Fendinebbia40OnStar41Sensore acqua nel carburante/
Pompa dell'acqua42Regolazione manuale della
profondità delle luci43Pompa carburanteN.Circuito44Videocamera posteriore/Spec‐
chietto retrovisore interno/
Modulo rimorchio45Faro LED sinistro/Regolazione
della profondità delle luci di sini‐
stra46Quadro strumenti47Bloccasterzo48Tergilunotto49–50Faro LED destro/Regolazione
della profondità delle luci di
destra51Anabbagliante sinistro (LED)52Centralina del motore/Centralina
del cambio53–54Tergicristalli55Impianto di scarico diesel

Cura del veicolo249Spingere il cacciavite nella cavità del‐
l'adattatore. Rimuovere il coperchio
tirando il cacciavite.N.Circuito1–2Sistema di comando del climatiz‐ zatore, ventola3Sedile elettrico lato guida4Accendisigari/presa di alimenta‐
zione anteriore5–6Finestrino elettrico anteriore7ABS8Volante riscaldato9Centralina della carrozzeria10Finestrino elettrico posteriore11Tettuccio apribile12Centralina della carrozzeria13Riscaldamento sedili (solo su
veicoli senza avvisatore acustico
d'allarme)14Specchietto retrovisore esterno15Centralina della carrozzeriaN.Circuito16Centralina della carrozzeria17Centralina della carrozzeria18Centralina della carrozzeria19Connettore di collegamento dati20Sistema airbag21Sistema di comando del climatiz‐ zatore22Chiusura centralizzata, portel‐
lone23Sistema chiave elettronica24Funzione di memorizzazione del sedile elettrico25Sistema airbag volante26Interruttore di accensione/Blocca sterzo27Centralina della carrozzeria28Porta USB29–30Leva del cambio

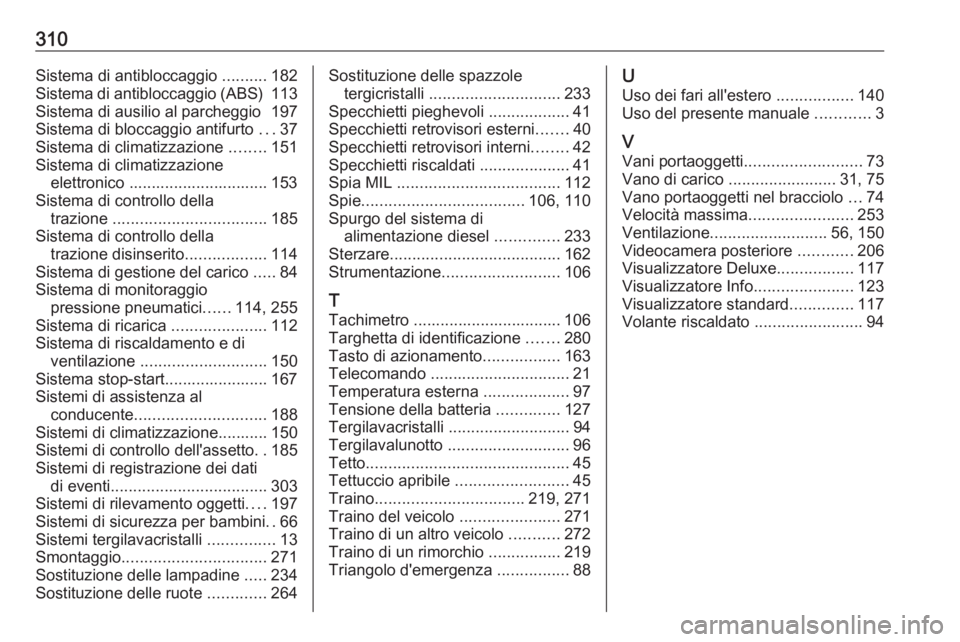

310Sistema di antibloccaggio ..........182
Sistema di antibloccaggio (ABS) 113
Sistema di ausilio al parcheggio 197
Sistema di bloccaggio antifurto ...37
Sistema di climatizzazione ........151
Sistema di climatizzazione elettronico ............................... 153
Sistema di controllo della trazione .................................. 185
Sistema di controllo della trazione disinserito ..................114
Sistema di gestione del carico .....84
Sistema di monitoraggio pressione pneumatici ......114, 255
Sistema di ricarica .....................112
Sistema di riscaldamento e di ventilazione ............................ 150
Sistema stop-start....................... 167
Sistemi di assistenza al conducente ............................. 188
Sistemi di climatizzazione........... 150
Sistemi di controllo dell'assetto ..185
Sistemi di registrazione dei dati di eventi ................................... 303
Sistemi di rilevamento oggetti ....197
Sistemi di sicurezza per bambini ..66
Sistemi tergilavacristalli ...............13
Smontaggio ................................ 271
Sostituzione delle lampadine .....234
Sostituzione delle ruote .............264Sostituzione delle spazzole
tergicristalli ............................. 233
Specchietti pieghevoli ..................41
Specchietti retrovisori esterni .......40
Specchietti retrovisori interni ........42
Specchietti riscaldati ....................41
Spia MIL .................................... 112
Spie .................................... 106, 110
Spurgo del sistema di alimentazione diesel ..............233
Sterzare ...................................... 162
Strumentazione .......................... 106
T Tachimetro ................................. 106
Targhetta di identificazione .......280
Tasto di azionamento .................163
Telecomando ............................... 21
Temperatura esterna ...................97
Tensione della batteria ..............127
Tergilavacristalli ........................... 94
Tergilavalunotto ........................... 96
Tetto ............................................. 45
Tettuccio apribile .........................45
Traino ................................. 219, 271
Traino del veicolo ......................271
Traino di un altro veicolo ...........272
Traino di un rimorchio ................219
Triangolo d'emergenza ................88U
Uso dei fari all'estero .................140
Uso del presente manuale ............3
V Vani portaoggetti .......................... 73
Vano di carico ........................ 31, 75
Vano portaoggetti nel bracciolo ...74
Velocità massima .......................253
Ventilazione .......................... 56, 150
Videocamera posteriore ............206
Visualizzatore Deluxe .................117
Visualizzatore Info ......................123
Visualizzatore standard ..............117
Volante riscaldato ........................94
