8In breveInclinazione dei sedili
Premere l'interruttore
parte superiore:sollevamento del‐
l'estremità ante‐
rioreparte inferiore:abbassamento
dell'estremità an‐
teriore
Posizione dei sedili 3 49.
Regolazione manuale dei sedili
3 50.
Regolazione dei sedili elettrici
3 52.
Regolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza e innestare.
Poggiatesta 3 47.
Cintura di sicurezza
Estrarre la cintura di sicurezza e al‐
lacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per sganciare la cintura, premere il pulsante rosso sulla fibbia della cin‐
tura.
Posizione dei sedili 3 49, cinture di
sicurezza 3 58, sistema airbag
3 60.

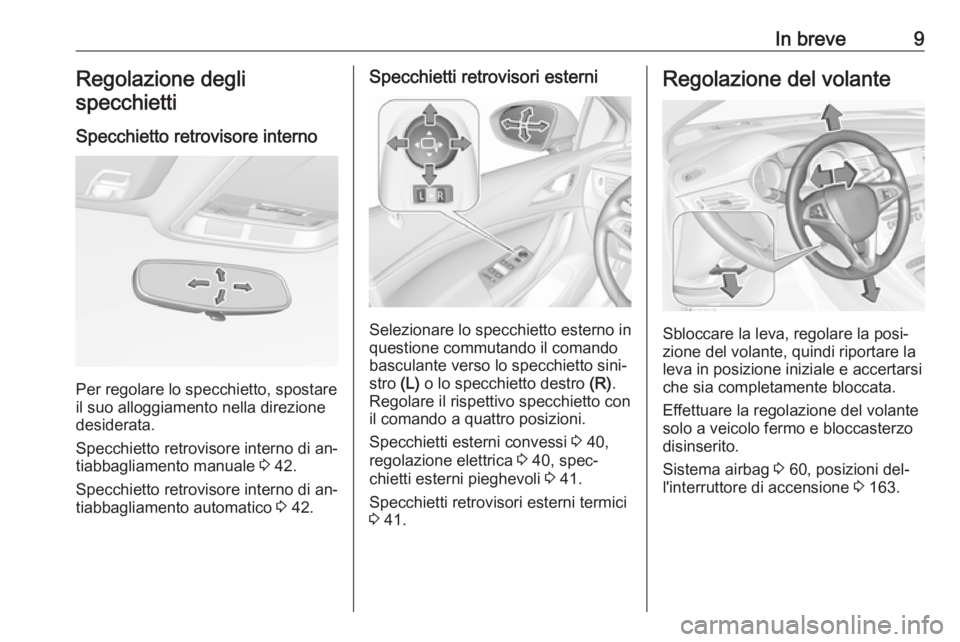

In breve9Regolazione degli
specchietti
Specchietto retrovisore interno
Per regolare lo specchietto, spostare
il suo alloggiamento nella direzione
desiderata.
Specchietto retrovisore interno di an‐
tiabbagliamento manuale 3 42.
Specchietto retrovisore interno di an‐
tiabbagliamento automatico 3 42.
Specchietti retrovisori esterni
Selezionare lo specchietto esterno in
questione commutando il comando basculante verso lo specchietto sini‐
stro (L) o lo specchietto destro (R).
Regolare il rispettivo specchietto con
il comando a quattro posizioni.
Specchietti esterni convessi 3 40,
regolazione elettrica 3 40, spec‐
chietti esterni pieghevoli 3 41.
Specchietti retrovisori esterni termici
3 41.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 60, posizioni del‐
l'interruttore di accensione 3 163.

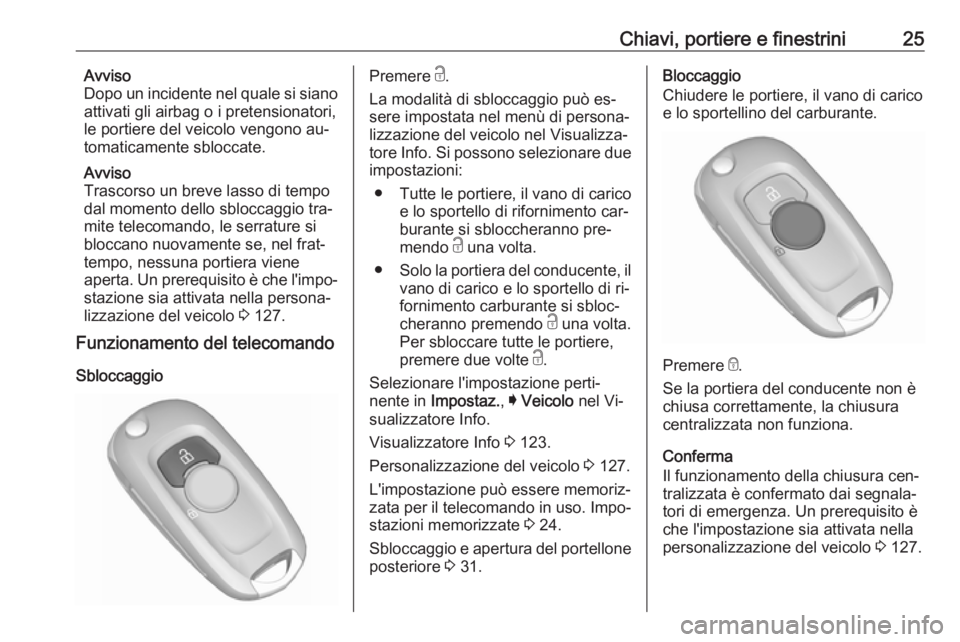

Chiavi, portiere e finestrini25Avviso
Dopo un incidente nel quale si siano attivati gli airbag o i pretensionatori,le portiere del veicolo vengono au‐
tomaticamente sbloccate.
Avviso
Trascorso un breve lasso di tempo
dal momento dello sbloccaggio tra‐
mite telecomando, le serrature si
bloccano nuovamente se, nel frat‐
tempo, nessuna portiera viene
aperta. Un prerequisito è che l'impo‐
stazione sia attivata nella persona‐
lizzazione del veicolo 3 127.
Funzionamento del telecomando
SbloccaggioPremere c.
La modalità di sbloccaggio può es‐
sere impostata nel menù di persona‐
lizzazione del veicolo nel Visualizza‐ tore Info. Si possono selezionare due impostazioni:
● Tutte le portiere, il vano di carico e lo sportello di rifornimento car‐
burante si sbloccheranno pre‐
mendo c una volta.
● Solo la portiera del conducente, il
vano di carico e lo sportello di ri‐
fornimento carburante si sbloc‐
cheranno premendo c una volta.
Per sbloccare tutte le portiere,
premere due volte c.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel Vi‐
sualizzatore Info.
Visualizzatore Info 3 123.
Personalizzazione del veicolo 3 127.
L'impostazione può essere memoriz‐
zata per il telecomando in uso. Impo‐
stazioni memorizzate 3 24.
Sbloccaggio e apertura del portellone posteriore 3 31.Bloccaggio
Chiudere le portiere, il vano di carico
e lo sportellino del carburante.
Premere e.
Se la portiera del conducente non è
chiusa correttamente, la chiusura
centralizzata non funziona.
Conferma
Il funzionamento della chiusura cen‐ tralizzata è confermato dai segnala‐
tori di emergenza. Un prerequisito è
che l'impostazione sia attivata nella
personalizzazione del veicolo 3 127.

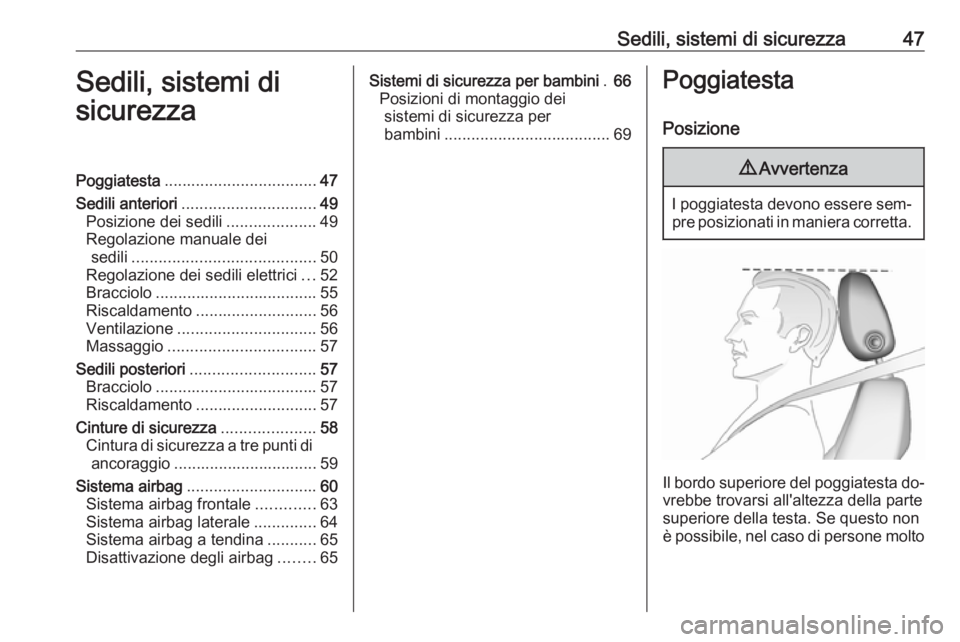

Sedili, sistemi di sicurezza47Sedili, sistemi di
sicurezzaPoggiatesta .................................. 47
Sedili anteriori .............................. 49
Posizione dei sedili ....................49
Regolazione manuale dei sedili ......................................... 50
Regolazione dei sedili elettrici ...52
Bracciolo .................................... 55
Riscaldamento ........................... 56
Ventilazione ............................... 56
Massaggio ................................. 57
Sedili posteriori ............................ 57
Bracciolo .................................... 57
Riscaldamento ........................... 57
Cinture di sicurezza .....................58
Cintura di sicurezza a tre punti di ancoraggio ................................ 59
Sistema airbag ............................. 60
Sistema airbag frontale .............63
Sistema airbag laterale ..............64
Sistema airbag a tendina ...........65
Disattivazione degli airbag ........65Sistemi di sicurezza per bambini .66
Posizioni di montaggio dei sistemi di sicurezza per
bambini ..................................... 69Poggiatesta
Posizione9 Avvertenza
I poggiatesta devono essere sem‐
pre posizionati in maniera corretta.
Il bordo superiore del poggiatesta do‐vrebbe trovarsi all'altezza della parte
superiore della testa. Se questo non
è possibile, nel caso di persone molto

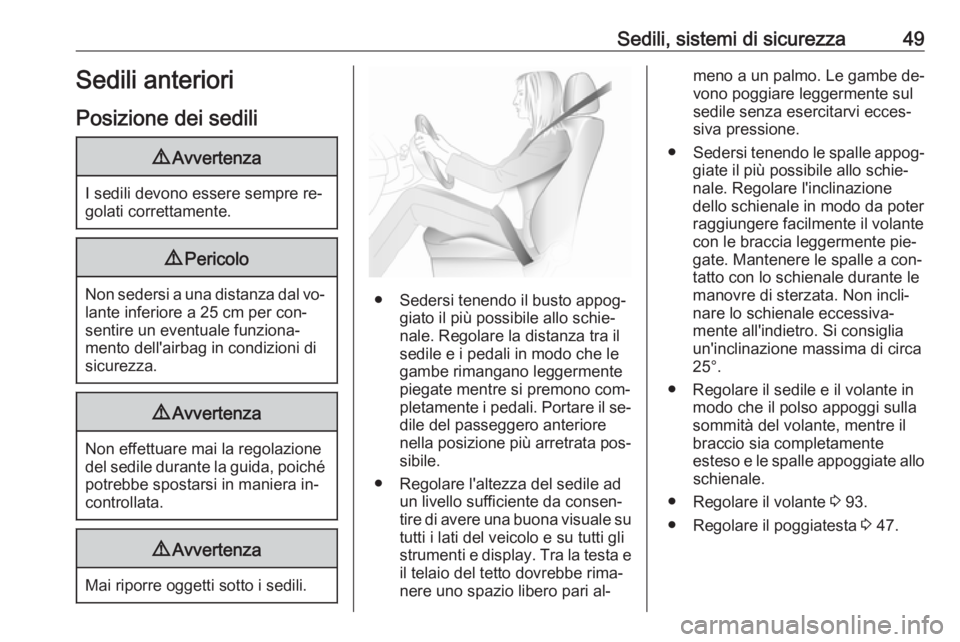

Sedili, sistemi di sicurezza49Sedili anteriori
Posizione dei sedili9 Avvertenza
I sedili devono essere sempre re‐
golati correttamente.
9 Pericolo
Non sedersi a una distanza dal vo‐
lante inferiore a 25 cm per con‐
sentire un eventuale funziona‐
mento dell'airbag in condizioni di
sicurezza.
9 Avvertenza
Non effettuare mai la regolazione
del sedile durante la guida, poiché potrebbe spostarsi in maniera in‐
controllata.
9 Avvertenza
Mai riporre oggetti sotto i sedili.
● Sedersi tenendo il busto appog‐
giato il più possibile allo schie‐
nale. Regolare la distanza tra il
sedile e i pedali in modo che le
gambe rimangano leggermente
piegate mentre si premono com‐
pletamente i pedali. Portare il se‐
dile del passeggero anteriore
nella posizione più arretrata pos‐
sibile.
● Regolare l'altezza del sedile ad un livello sufficiente da consen‐
tire di avere una buona visuale su tutti i lati del veicolo e su tutti gli
strumenti e display. Tra la testa e il telaio del tetto dovrebbe rima‐
nere uno spazio libero pari al‐
meno a un palmo. Le gambe de‐
vono poggiare leggermente sul
sedile senza esercitarvi ecces‐
siva pressione.
● Sedersi tenendo le spalle appog‐
giate il più possibile allo schie‐
nale. Regolare l'inclinazione
dello schienale in modo da poter
raggiungere facilmente il volante
con le braccia leggermente pie‐
gate. Mantenere le spalle a con‐
tatto con lo schienale durante le
manovre di sterzata. Non incli‐
nare lo schienale eccessiva‐ mente all'indietro. Si consigliaun'inclinazione massima di circa
25°.
● Regolare il sedile e il volante in modo che il polso appoggi sulla
sommità del volante, mentre il
braccio sia completamente
esteso e le spalle appoggiate allo schienale.
● Regolare il volante 3 93.
● Regolare il poggiatesta 3 47.

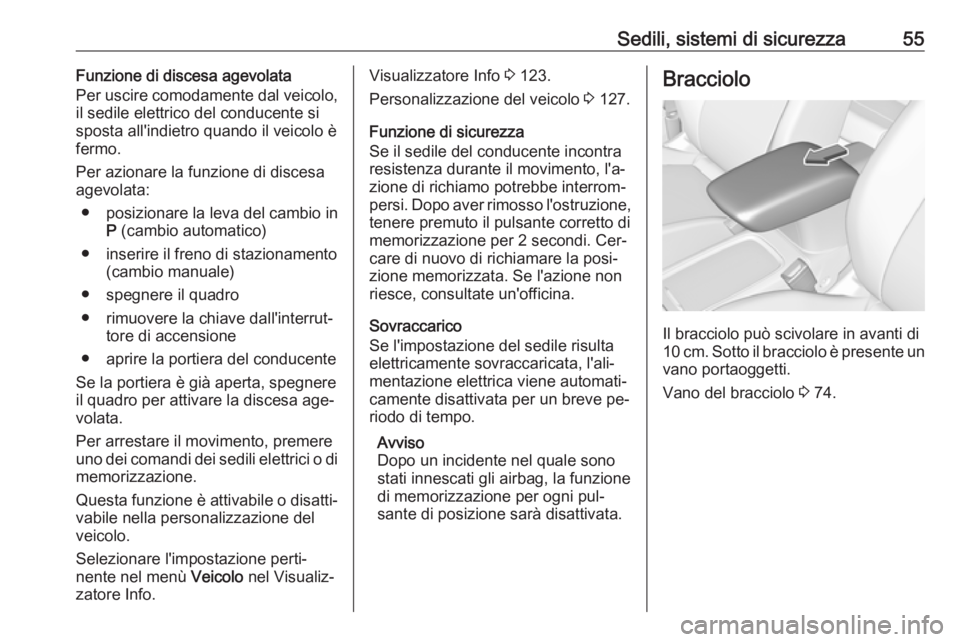

Sedili, sistemi di sicurezza55Funzione di discesa agevolata
Per uscire comodamente dal veicolo,
il sedile elettrico del conducente si
sposta all'indietro quando il veicolo è
fermo.
Per azionare la funzione di discesa
agevolata:
● posizionare la leva del cambio in P (cambio automatico)
● inserire il freno di stazionamento (cambio manuale)
● spegnere il quadro
● rimuovere la chiave dall'interrut‐ tore di accensione
● aprire la portiera del conducente
Se la portiera è già aperta, spegnere
il quadro per attivare la discesa age‐
volata.
Per arrestare il movimento, premere
uno dei comandi dei sedili elettrici o di
memorizzazione.
Questa funzione è attivabile o disatti‐ vabile nella personalizzazione del
veicolo.
Selezionare l'impostazione perti‐
nente nel menù Veicolo nel Visualiz‐
zatore Info.Visualizzatore Info 3 123.
Personalizzazione del veicolo 3 127.
Funzione di sicurezza
Se il sedile del conducente incontra resistenza durante il movimento, l'a‐zione di richiamo potrebbe interrom‐
persi. Dopo aver rimosso l'ostruzione, tenere premuto il pulsante corretto di
memorizzazione per 2 secondi. Cer‐
care di nuovo di richiamare la posi‐
zione memorizzata. Se l'azione non
riesce, consultate un'officina.
Sovraccarico
Se l'impostazione del sedile risulta
elettricamente sovraccaricata, l'ali‐
mentazione elettrica viene automati‐
camente disattivata per un breve pe‐
riodo di tempo.
Avviso
Dopo un incidente nel quale sono
stati innescati gli airbag, la funzione
di memorizzazione per ogni pul‐
sante di posizione sarà disattivata.Bracciolo
Il bracciolo può scivolare in avanti di
10 cm. Sotto il bracciolo è presente un
vano portaoggetti.
Vano del bracciolo 3 74.

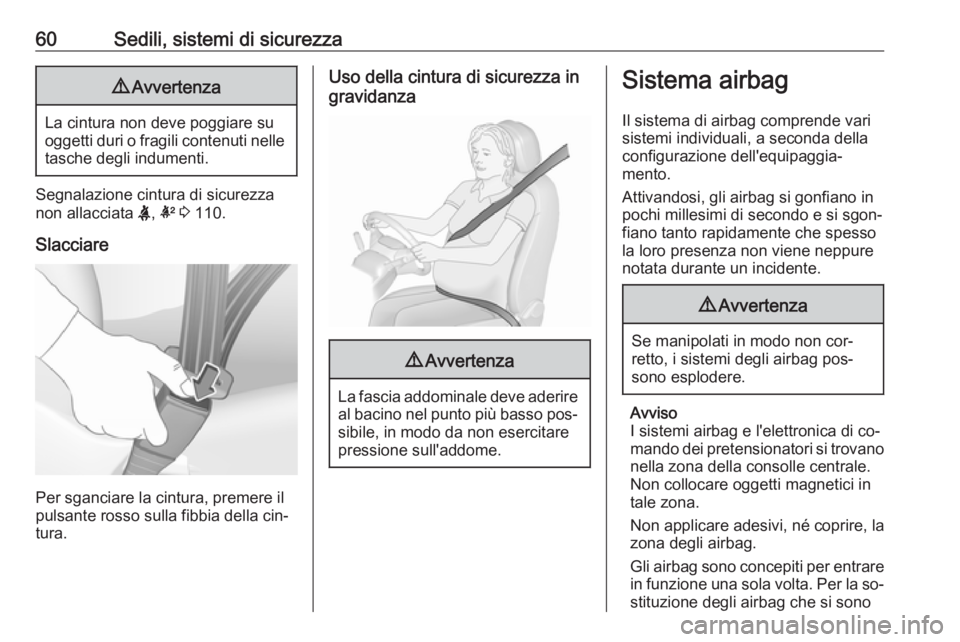

60Sedili, sistemi di sicurezza9Avvertenza
La cintura non deve poggiare su
oggetti duri o fragili contenuti nelle tasche degli indumenti.
Segnalazione cintura di sicurezza
non allacciata X, k 3 110.
Slacciare
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della cin‐
tura.
Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso pos‐
sibile, in modo da non esercitare
pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo e si sgon‐
fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Se manipolati in modo non cor‐
retto, i sistemi degli airbag pos‐
sono esplodere.
Avviso
I sistemi airbag e l'elettronica di co‐
mando dei pretensionatori si trovano
nella zona della consolle centrale.
Non collocare oggetti magnetici in
tale zona.
Non applicare adesivi, né coprire, la zona degli airbag.
Gli airbag sono concepiti per entrare
in funzione una sola volta. Per la so‐ stituzione degli airbag che si sono

Sedili, sistemi di sicurezza61attivati, rivolgersi ad un'officina. Inol‐
tre, potrebbe essere necessario fare sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida l'omologazione del vei‐
colo.
Eventuali fughe di gas bollenti du‐
rante l'attivazione degli airbag pos‐
sono causare scottature.
Spia v dei sistemi airbag 3 111.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
Segnalazione conforme alla norma‐
tiva ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐
wenden, der durch einen davor befin‐
dlichen AKTIVEN AIRBAG geschützt
ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur
Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐ BAG FRONTAL ACTIVO. Peligro deMUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIV‐
SFARE eller komme ALVORLIGT TIL SKADE.

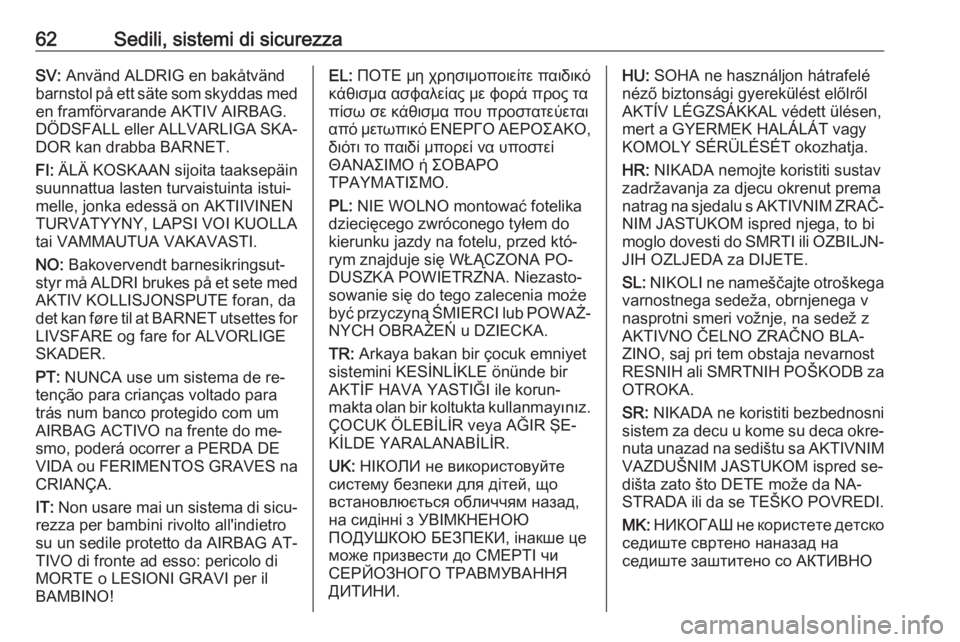

62Sedili, sistemi di sicurezzaSV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do me‐
smo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM
VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NA‐
STRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО

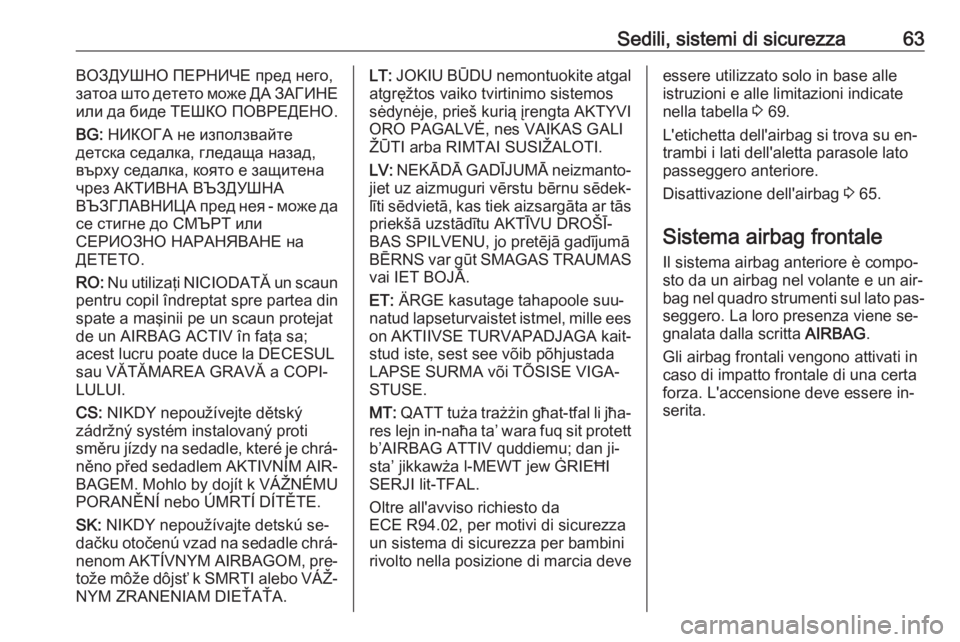

Sedili, sistemi di sicurezza63ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kait‐ stud iste, sest see võib põhjustada
LAPSE SURMA või TÕSISE VIGA‐ STUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett
b’AIRBAG ATTIV quddiemu; dan ji‐
sta’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambinirivolto nella posizione di marcia deveessere utilizzato solo in base alle
istruzioni e alle limitazioni indicate
nella tabella 3 69.
L'etichetta dell'airbag si trova su en‐ trambi i lati dell'aletta parasole lato
passeggero anteriore.
Disattivazione dell'airbag 3 65.
Sistema airbag frontale Il sistema airbag anteriore è compo‐
sto da un airbag nel volante e un air‐
bag nel quadro strumenti sul lato pas‐
seggero. La loro presenza viene se‐
gnalata dalla scritta AIRBAG.
Gli airbag frontali vengono attivati in
caso di impatto frontale di una certa
forza. L'accensione deve essere in‐
serita.
