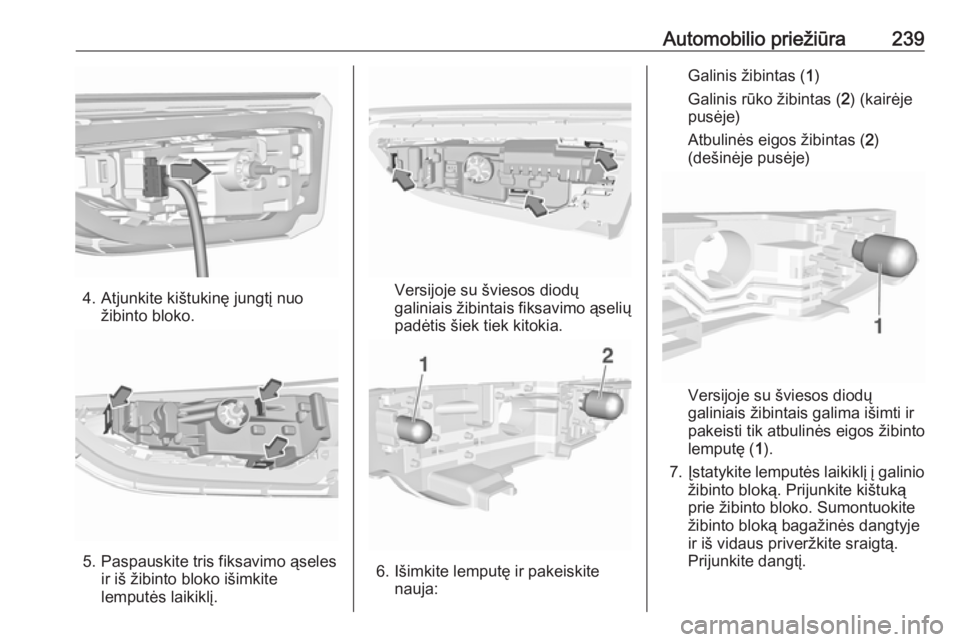

Automobilio priežiūra239
4. Atjunkite kištukinę jungtį nuožibinto bloko.
5. Paspauskite tris fiksavimo ąseles ir iš žibinto bloko išimkite
lemputės laikiklį.
Versijoje su šviesos diodų
galiniais žibintais fiksavimo ąselių padėtis šiek tiek kitokia.
6. Išimkite lemputę ir pakeiskite nauja:
Galinis žibintas ( 1)
Galinis rūko žibintas ( 2) (kairėje
pusėje)
Atbulinės eigos žibintas ( 2)
(dešinėje pusėje)
Versijoje su šviesos diodų
galiniais žibintais galima išimti ir
pakeisti tik atbulinės eigos žibinto
lemputę ( 1).
7. Įstatykite lemputės laikiklį į galinio
žibinto bloką. Prijunkite kištuką
prie žibinto bloko. Sumontuokite
žibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.

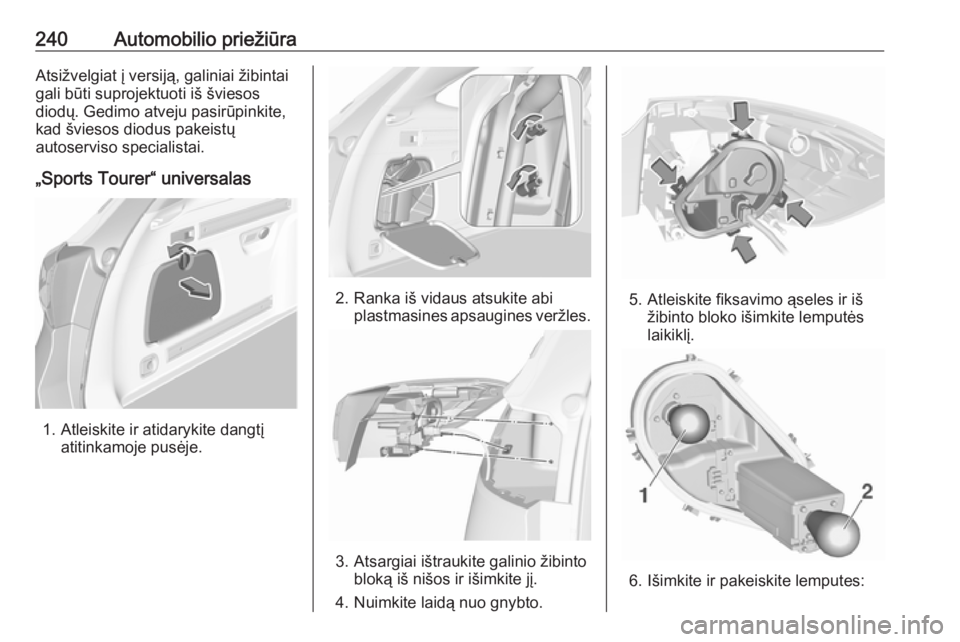

240Automobilio priežiūraAtsižvelgiat į versiją, galiniai žibintai
gali būti suprojektuoti iš šviesos
diodų. Gedimo atveju pasirūpinkite,
kad šviesos diodus pakeistų
autoserviso specialistai.
„Sports Tourer“ universalas
1. Atleiskite ir atidarykite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
4. Nuimkite laidą nuo gnybto.
5. Atleiskite fiksavimo ąseles ir iš žibinto bloko išimkite lemputės
laikiklį.
6. Išimkite ir pakeiskite lemputes:

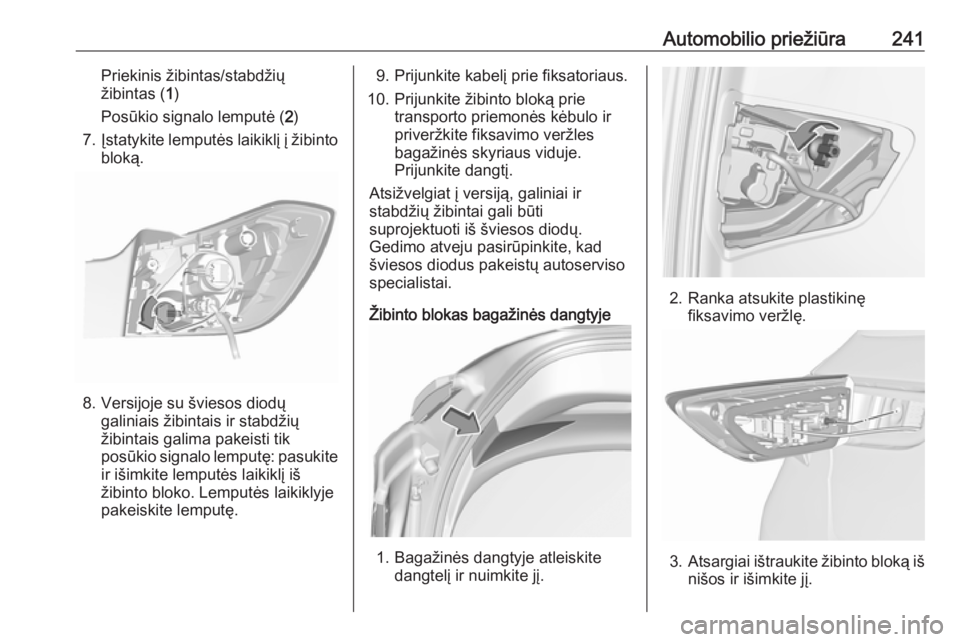

Automobilio priežiūra241Priekinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
7. Įstatykite lemputės laikiklį į žibinto
bloką.
8. Versijoje su šviesos diodų galiniais žibintais ir stabdžių
žibintais galima pakeisti tik
posūkio signalo lemputę: pasukite
ir išimkite lemputės laikiklį iš
žibinto bloko. Lemputės laikiklyje
pakeiskite lemputę.
9. Prijunkite kabelį prie fiksatoriaus.
10. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai ir
stabdžių žibintai gali būti
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso specialistai.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

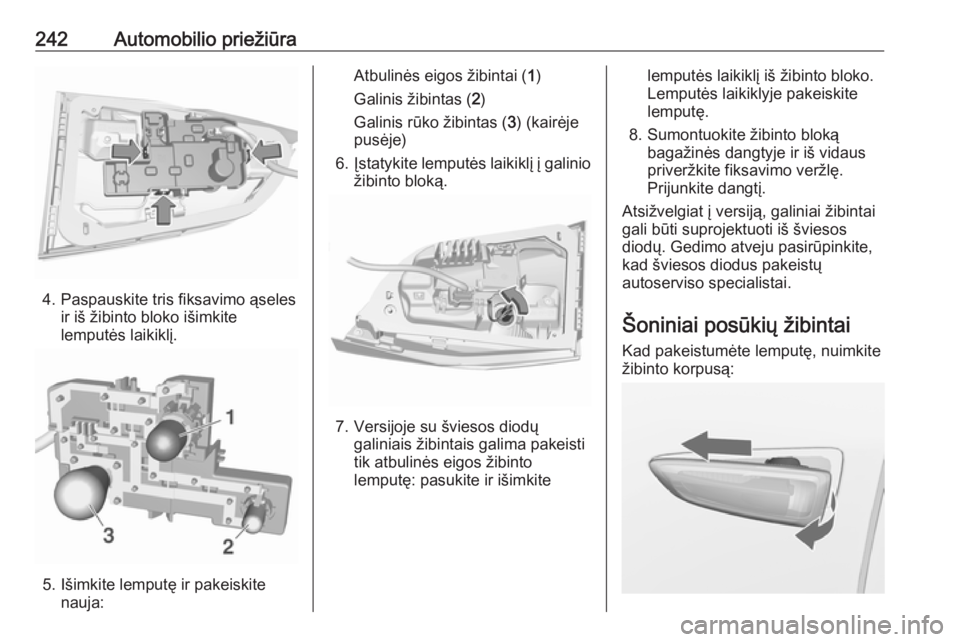

242Automobilio priežiūra
4. Paspauskite tris fiksavimo ąselesir iš žibinto bloko išimkite
lemputės laikiklį.
5. Išimkite lemputę ir pakeiskite nauja:
Atbulinės eigos žibintai ( 1)
Galinis žibintas ( 2)
Galinis rūko žibintas ( 3) (kairėje
pusėje)
6. Įstatykite lemputės laikiklį į galinio
žibinto bloką.
7. Versijoje su šviesos diodų galiniais žibintais galima pakeisti
tik atbulinės eigos žibinto
lemputę: pasukite ir išimkite
lemputės laikiklį iš žibinto bloko.
Lemputės laikiklyje pakeiskite lemputę.
8. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite fiksavimo veržlę.
Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai žibintai
gali būti suprojektuoti iš šviesos
diodų. Gedimo atveju pasirūpinkite,
kad šviesos diodus pakeistų
autoserviso specialistai.

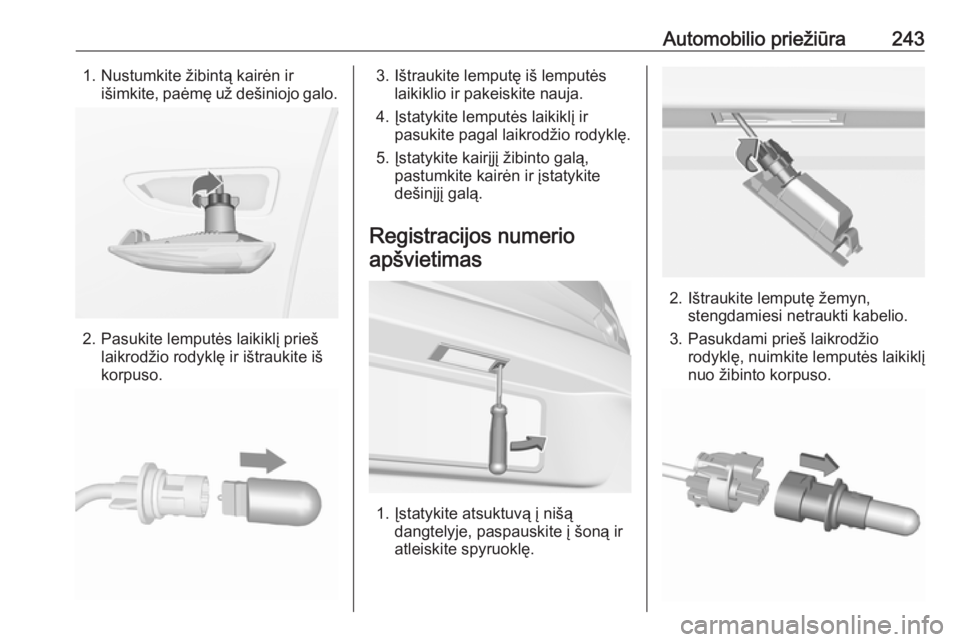

Šoniniai posūkių žibintaiKad pakeistumėte lemputę, nuimkite
žibinto korpusą:

Automobilio priežiūra2431. Nustumkite žibintą kairėn irišimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžio rodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.

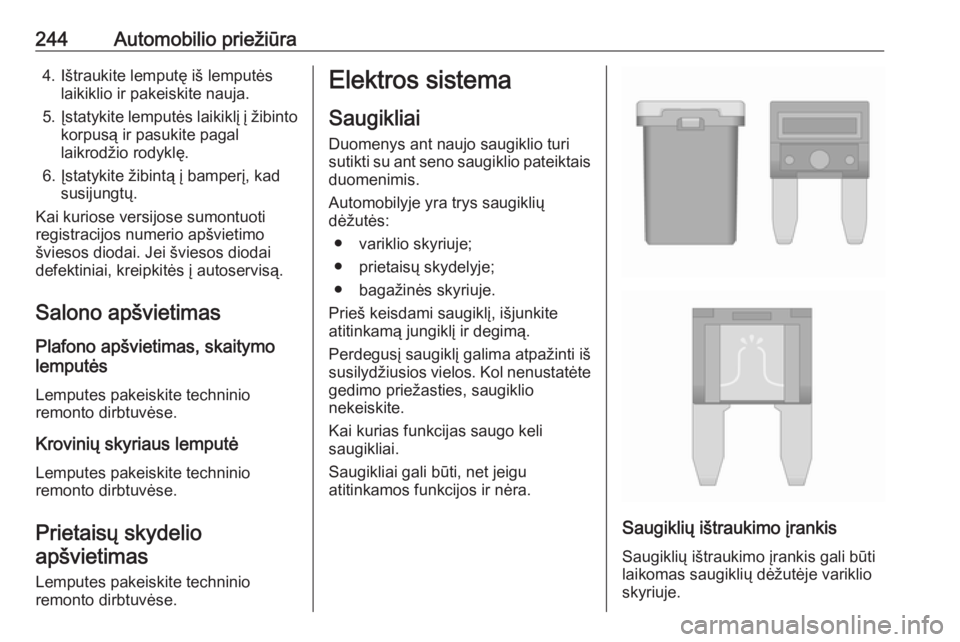

244Automobilio priežiūra4. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Kai kuriose versijose sumontuoti
registracijos numerio apšvietimo
šviesos diodai. Jei šviesos diodai defektiniai, kreipkitės į autoservisą.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputes pakeiskite techninio
remonto dirbtuvėse.
Krovinių skyriaus lemputė Lemputes pakeiskite techninio
remonto dirbtuvėse.
Prietaisų skydelio apšvietimas
Lemputes pakeiskite techninio
remonto dirbtuvėse.Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje;
● prietaisų skydelyje;
● bagažinės skyriuje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

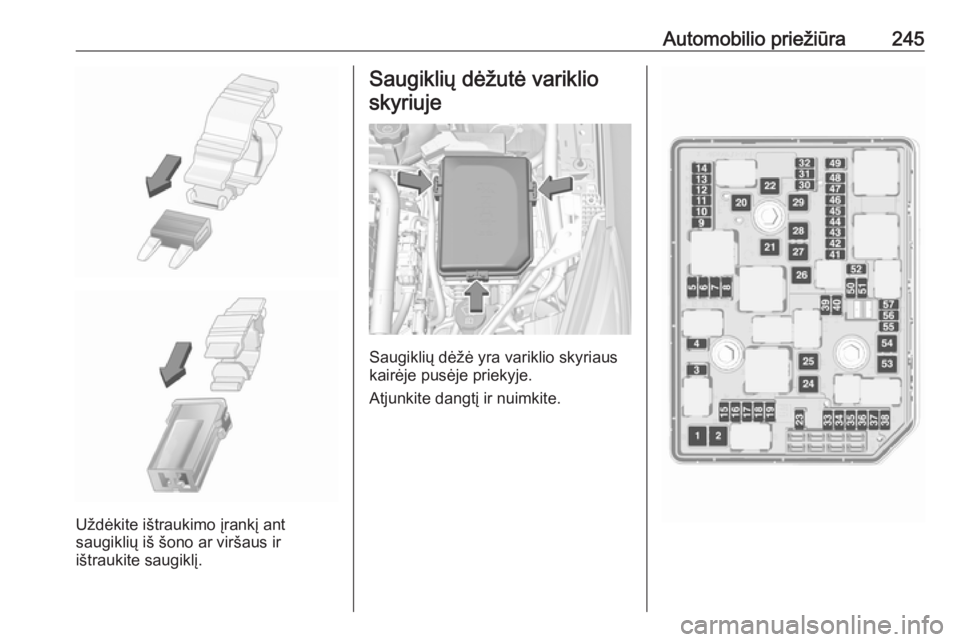

Automobilio priežiūra245
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.

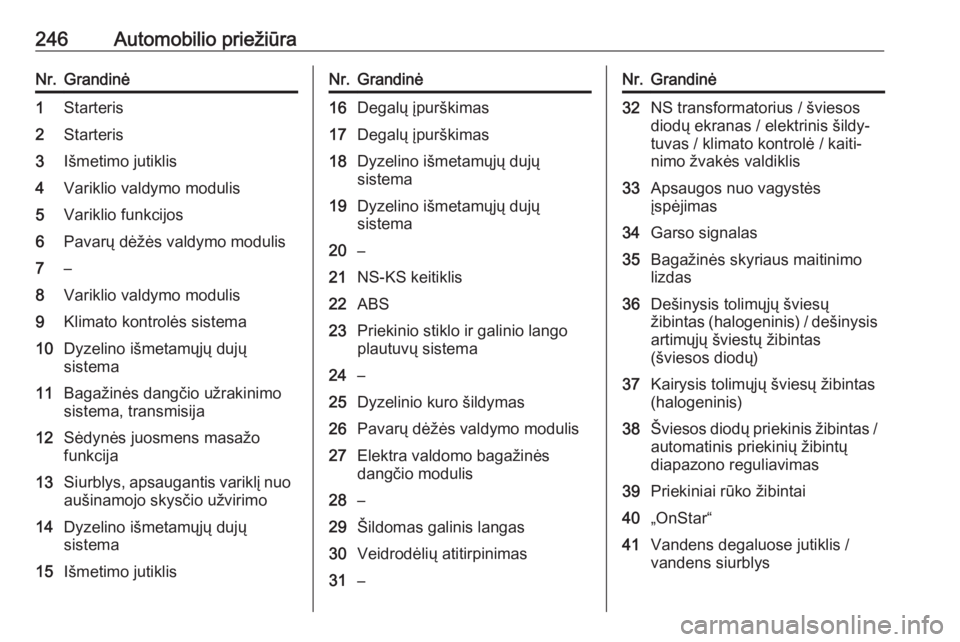

246Automobilio priežiūraNr.Grandinė1Starteris2Starteris3Išmetimo jutiklis4Variklio valdymo modulis5Variklio funkcijos6Pavarų dėžės valdymo modulis7–8Variklio valdymo modulis9Klimato kontrolės sistema10Dyzelino išmetamųjų dujų
sistema11Bagažinės dangčio užrakinimo
sistema, transmisija12Sėdynės juosmens masažo
funkcija13Siurblys, apsaugantis variklį nuo
aušinamojo skysčio užvirimo14Dyzelino išmetamųjų dujų
sistema15Išmetimo jutiklisNr.Grandinė16Degalų įpurškimas17Degalų įpurškimas18Dyzelino išmetamųjų dujų
sistema19Dyzelino išmetamųjų dujų
sistema20–21NS-KS keitiklis22ABS23Priekinio stiklo ir galinio lango
plautuvų sistema24–25Dyzelinio kuro šildymas26Pavarų dėžės valdymo modulis27Elektra valdomo bagažinės
dangčio modulis28–29Šildomas galinis langas30Veidrodėlių atitirpinimas31–Nr.Grandinė32NS transformatorius / šviesos
diodų ekranas / elektrinis šildy‐
tuvas / klimato kontrolė / kaiti‐
nimo žvakės valdiklis33Apsaugos nuo vagystės
įspėjimas34Garso signalas35Bagažinės skyriaus maitinimo
lizdas36Dešinysis tolimųjų šviesų
žibintas (halogeninis) / dešinysis
artimųjų šviestų žibintas
(šviesos diodų)37Kairysis tolimųjų šviesų žibintas
(halogeninis)38Šviesos diodų priekinis žibintas / automatinis priekinių žibintų
diapazono reguliavimas39Priekiniai rūko žibintai40„OnStar“41Vandens degaluose jutiklis /
vandens siurblys

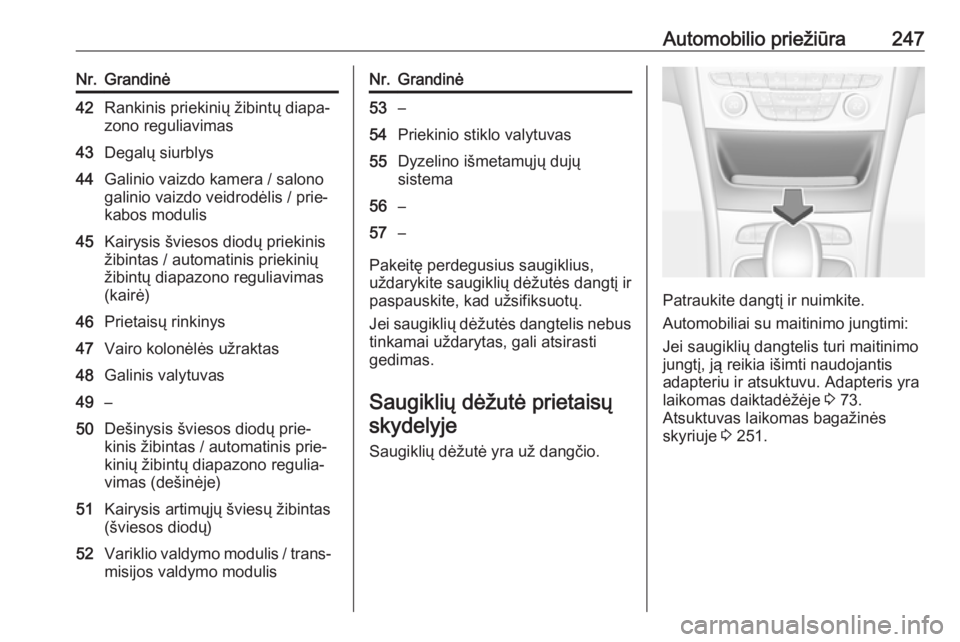

Automobilio priežiūra247Nr.Grandinė42Rankinis priekinių žibintų diapa‐
zono reguliavimas43Degalų siurblys44Galinio vaizdo kamera / salono
galinio vaizdo veidrodėlis / prie‐
kabos modulis45Kairysis šviesos diodų priekinis
žibintas / automatinis priekinių
žibintų diapazono reguliavimas
(kairė)46Prietaisų rinkinys47Vairo kolonėlės užraktas48Galinis valytuvas49–50Dešinysis šviesos diodų prie‐
kinis žibintas / automatinis prie‐
kinių žibintų diapazono regulia‐
vimas (dešinėje)51Kairysis artimųjų šviesų žibintas
(šviesos diodų)52Variklio valdymo modulis / trans‐
misijos valdymo modulisNr.Grandinė53–54Priekinio stiklo valytuvas55Dyzelino išmetamųjų dujų
sistema56–57–
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Saugiklių dėžutė yra už dangčio.
Patraukite dangtį ir nuimkite.
Automobiliai su maitinimo jungtimi:
Jei saugiklių dangtelis turi maitinimo
jungtį, ją reikia išimti naudojantis
adapteriu ir atsuktuvu. Adapteris yra
laikomas daiktadėžėje 3 73.
Atsuktuvas laikomas bagažinės
skyriuje 3 251.

248Automobilio priežiūra
Prijunkite adapterį prie maitinimo
jungties.
Prakiškite atsuktuvą pro įdubą
adapteryje. Nuimkite dangtį
traukdami atsuktuvą.Nr.Grandinė1–2Klimato kontrolės sistema, venti‐ liatorius3Vairuotojo elektra valdoma
sėdynė4Žiebtuvėlis / priekinis maitinimo
lizdas5–6Priekinis elektra valdomas
langas7ABS8Šildomas vairas9Kėbulo valdymo modulis10Galinis elektra valdomas langas11Stoglangis12Kėbulo valdymo modulis13Sėdynės šildymo funkcija (tik
automobiliuose be signalizacijos
sirenos)14Išorinis veidrodėlis
