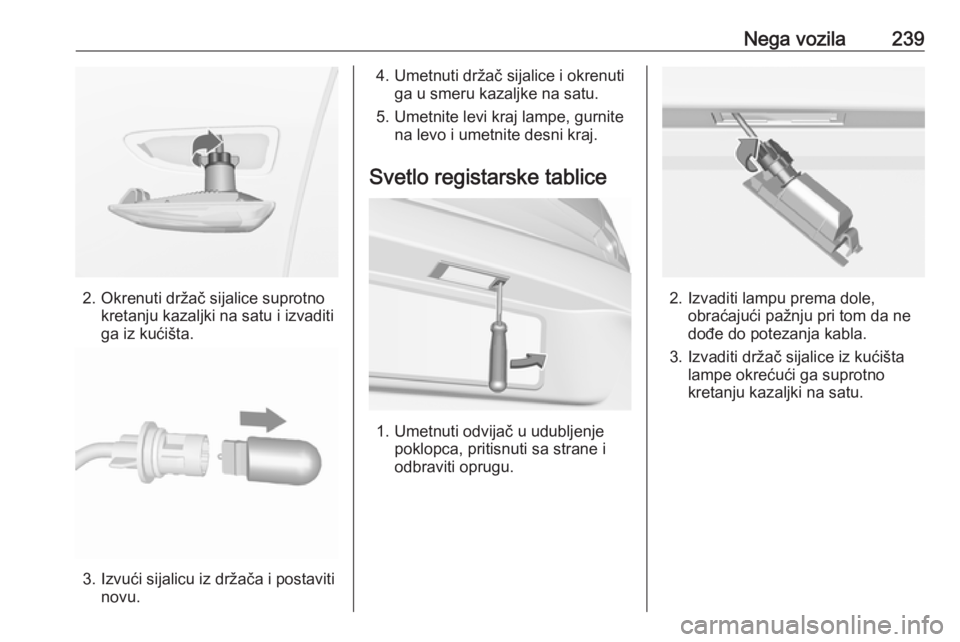

Nega vozila239
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.

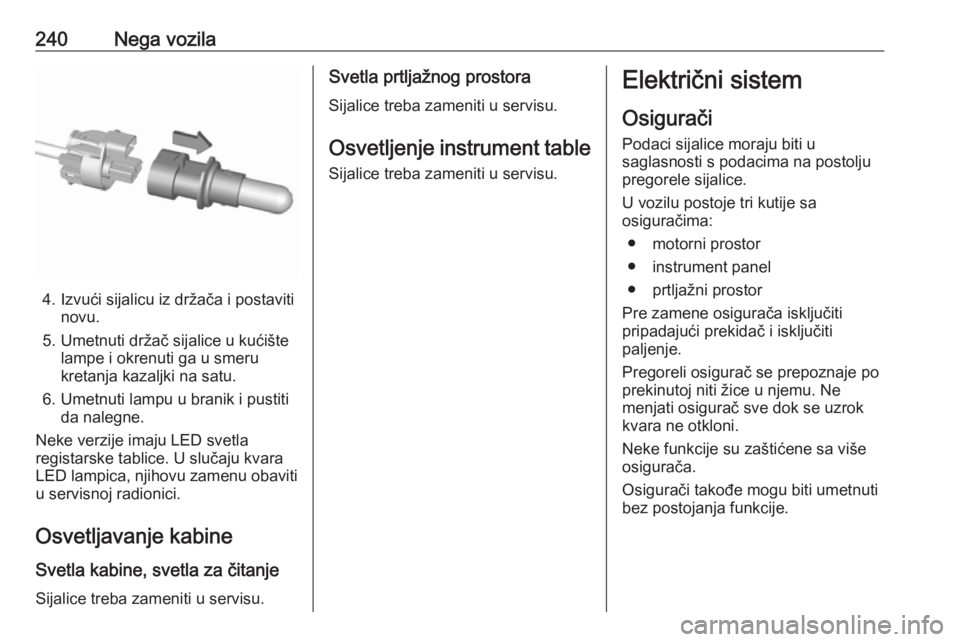

240Nega vozila
4. Izvući sijalicu iz držača i postavitinovu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Neke verzije imaju LED svetla
registarske tablice. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Svetla kabine, svetla za čitanje Sijalice treba zameniti u servisu.
Svetla prtljažnog prostora
Sijalice treba zameniti u servisu.
Osvetljenje instrument table
Sijalice treba zameniti u servisu.Električni sistem
Osigurači Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

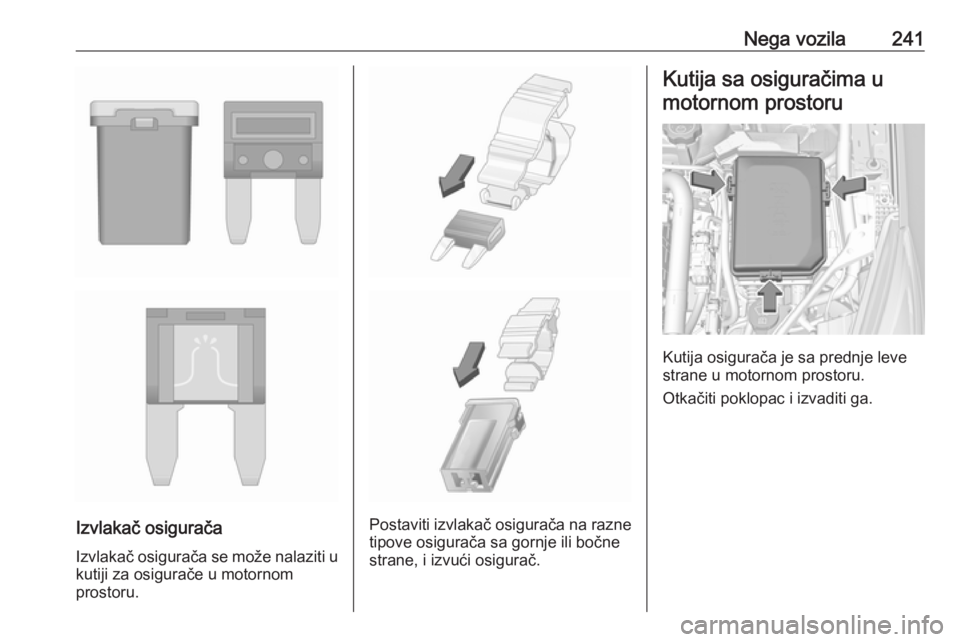

Nega vozila241
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

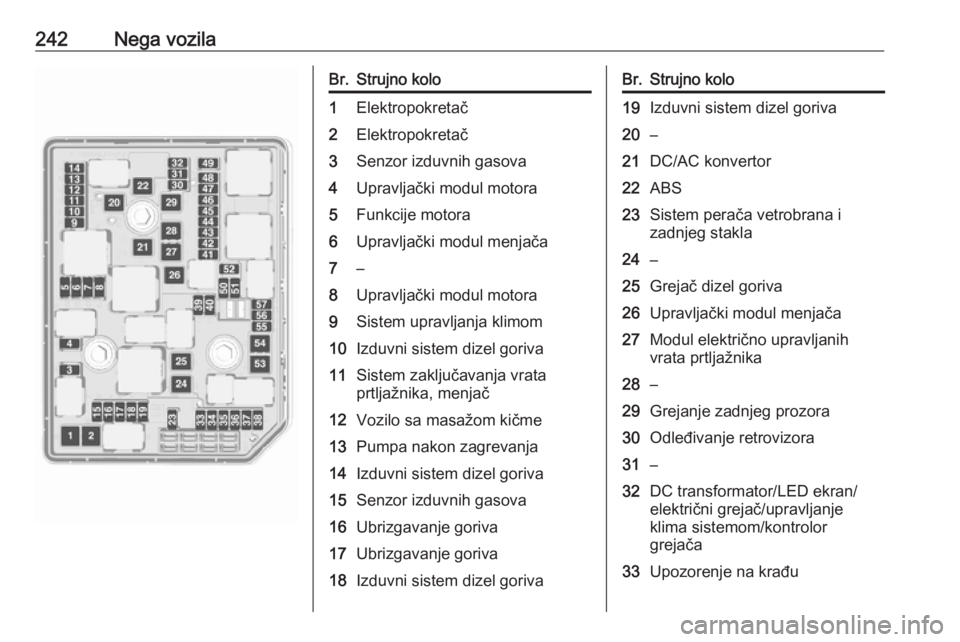

242Nega vozilaBr.Strujno kolo1Elektropokretač2Elektropokretač3Senzor izduvnih gasova4Upravljački modul motora5Funkcije motora6Upravljački modul menjača7–8Upravljački modul motora9Sistem upravljanja klimom10Izduvni sistem dizel goriva11Sistem zaključavanja vrata
prtljažnika, menjač12Vozilo sa masažom kičme13Pumpa nakon zagrevanja14Izduvni sistem dizel goriva15Senzor izduvnih gasova16Ubrizgavanje goriva17Ubrizgavanje goriva18Izduvni sistem dizel gorivaBr.Strujno kolo19Izduvni sistem dizel goriva20–21DC/AC konvertor22ABS23Sistem perača vetrobrana i
zadnjeg stakla24–25Grejač dizel goriva26Upravljački modul menjača27Modul električno upravljanih
vrata prtljažnika28–29Grejanje zadnjeg prozora30Odleđivanje retrovizora31–32DC transformator/LED ekran/
električni grejač/upravljanje
klima sistemom/kontrolor
grejača33Upozorenje na krađu

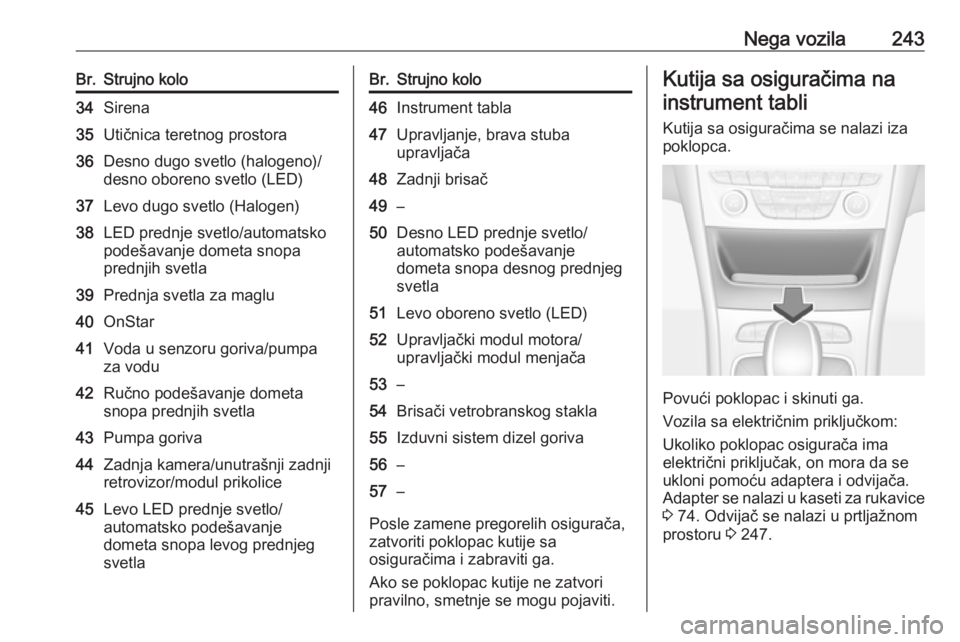

Nega vozila243Br.Strujno kolo34Sirena35Utičnica teretnog prostora36Desno dugo svetlo (halogeno)/
desno oboreno svetlo (LED)37Levo dugo svetlo (Halogen)38LED prednje svetlo/automatsko
podešavanje dometa snopa
prednjih svetla39Prednja svetla za maglu40OnStar41Voda u senzoru goriva/pumpa
za vodu42Ručno podešavanje dometa
snopa prednjih svetla43Pumpa goriva44Zadnja kamera/unutrašnji zadnji
retrovizor/modul prikolice45Levo LED prednje svetlo/
automatsko podešavanje
dometa snopa levog prednjeg
svetlaBr.Strujno kolo46Instrument tabla47Upravljanje, brava stuba
upravljača48Zadnji brisač49–50Desno LED prednje svetlo/
automatsko podešavanje
dometa snopa desnog prednjeg
svetla51Levo oboreno svetlo (LED)52Upravljački modul motora/
upravljački modul menjača53–54Brisači vetrobranskog stakla55Izduvni sistem dizel goriva56–57–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca.
Povući poklopac i skinuti ga.
Vozila sa električnim priključkom:
Ukoliko poklopac osigurača ima
električni priključak, on mora da se
ukloni pomoću adaptera i odvijača.
Adapter se nalazi u kaseti za rukavice 3 74. Odvijač se nalazi u prtljažnom
prostoru 3 247.

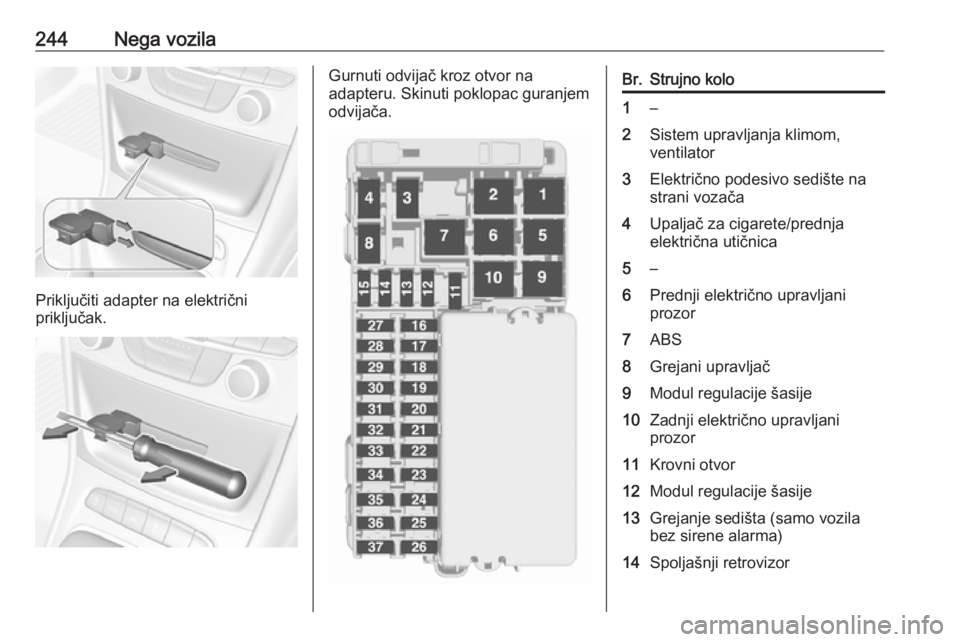

244Nega vozila
Priključiti adapter na električni
priključak.
Gurnuti odvijač kroz otvor na
adapteru. Skinuti poklopac guranjem
odvijača.Br.Strujno kolo1–2Sistem upravljanja klimom,
ventilator3Električno podesivo sedište na
strani vozača4Upaljač za cigarete/prednja
električna utičnica5–6Prednji električno upravljani
prozor7ABS8Grejani upravljač9Modul regulacije šasije10Zadnji električno upravljani
prozor11Krovni otvor12Modul regulacije šasije13Grejanje sedišta (samo vozila
bez sirene alarma)14Spoljašnji retrovizor

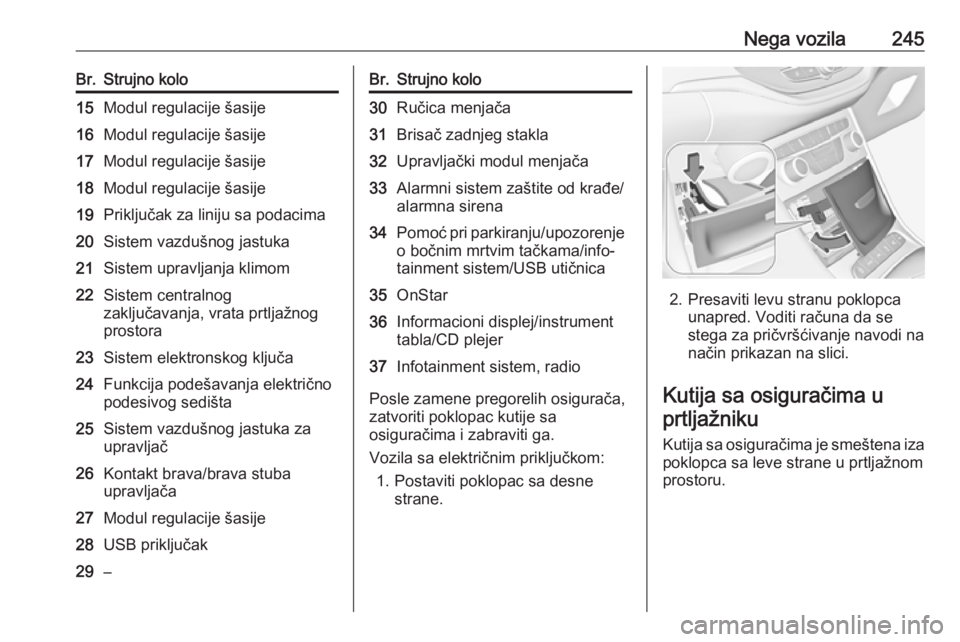

Nega vozila245Br.Strujno kolo15Modul regulacije šasije16Modul regulacije šasije17Modul regulacije šasije18Modul regulacije šasije19Priključak za liniju sa podacima20Sistem vazdušnog jastuka21Sistem upravljanja klimom22Sistem centralnog
zaključavanja, vrata prtljažnog
prostora23Sistem elektronskog ključa24Funkcija podešavanja električno
podesivog sedišta25Sistem vazdušnog jastuka za
upravljač26Kontakt brava/brava stuba
upravljača27Modul regulacije šasije28USB priključak29–Br.Strujno kolo30Ručica menjača31Brisač zadnjeg stakla32Upravljački modul menjača33Alarmni sistem zaštite od krađe/
alarmna sirena34Pomoć pri parkiranju/upozorenje
o bočnim mrtvim tačkama/info‐
tainment sistem/USB utičnica35OnStar36Informacioni displej/instrument
tabla/CD plejer37Infotainment sistem, radio
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Vozila sa električnim priključkom: 1. Postaviti poklopac sa desne strane.
2. Presaviti levu stranu poklopca unapred. Voditi računa da se
stega za pričvršćivanje navodi na
način prikazan na slici.
Kutija sa osiguračima u prtljažniku
Kutija sa osiguračima je smeštena iza
poklopca sa leve strane u prtljažnom
prostoru.

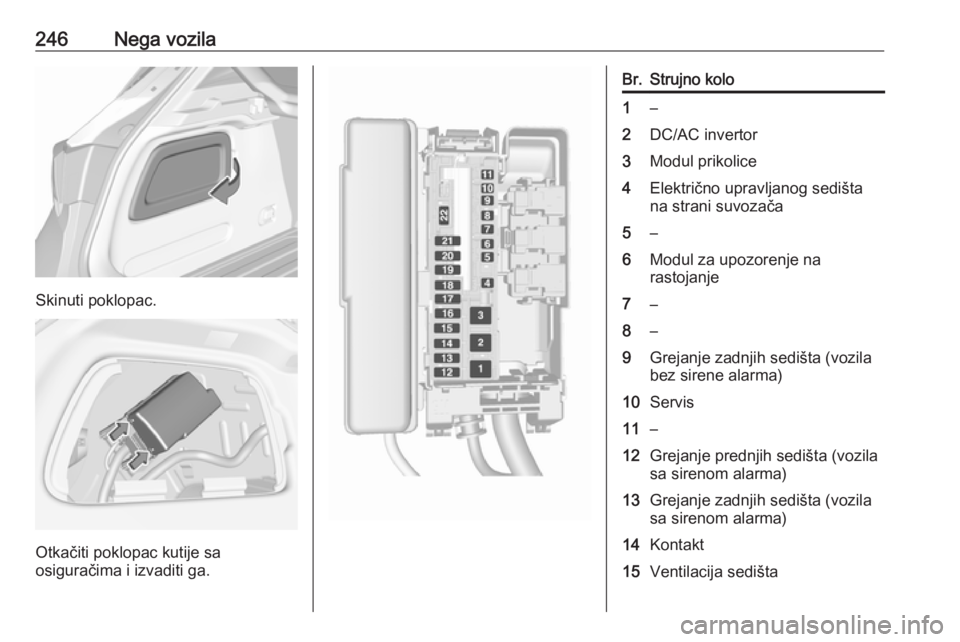

246Nega vozila
Skinuti poklopac.
Otkačiti poklopac kutije sa
osiguračima i izvaditi ga.
Br.Strujno kolo1–2DC/AC invertor3Modul prikolice4Električno upravljanog sedišta
na strani suvozača5–6Modul za upozorenje na
rastojanje7–8–9Grejanje zadnjih sedišta (vozila
bez sirene alarma)10Servis11–12Grejanje prednjih sedišta (vozila
sa sirenom alarma)13Grejanje zadnjih sedišta (vozila
sa sirenom alarma)14Kontakt15Ventilacija sedišta

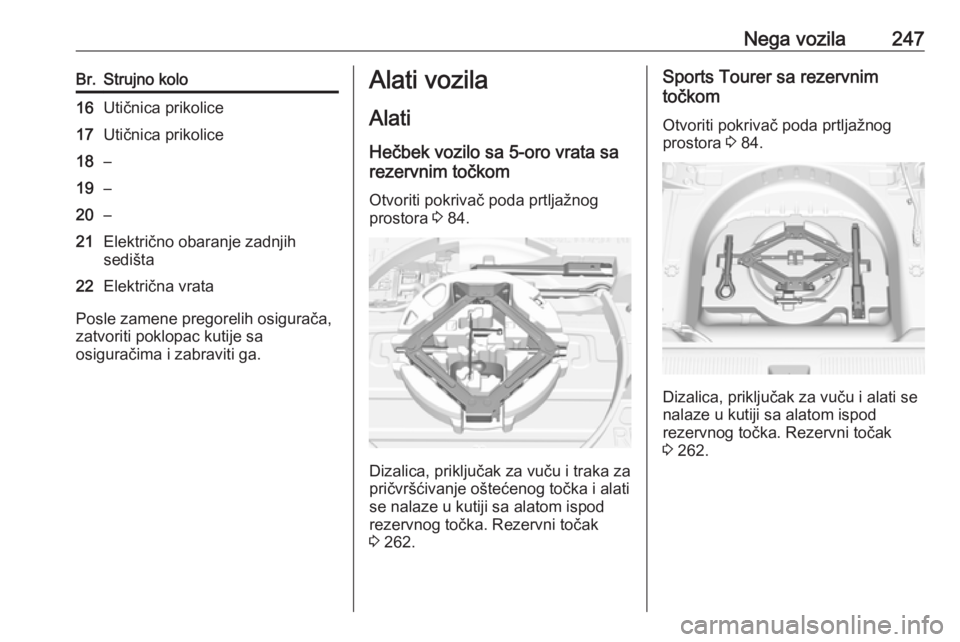

Nega vozila247Br.Strujno kolo16Utičnica prikolice17Utičnica prikolice18–19–20–21Električno obaranje zadnjih
sedišta22Električna vrata
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Alati vozila
Alati
Hečbek vozilo sa 5-oro vrata sa
rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora 3 84.
Dizalica, priključak za vuču i traka za
pričvršćivanje oštećenog točka i alati
se nalaze u kutiji sa alatom ispod rezervnog točka. Rezervni točak
3 262.
Sports Tourer sa rezervnim
točkom
Otvoriti pokrivač poda prtljažnog
prostora 3 84.
Dizalica, priključak za vuču i alati se
nalaze u kutiji sa alatom ispod
rezervnog točka. Rezervni točak
3 262.

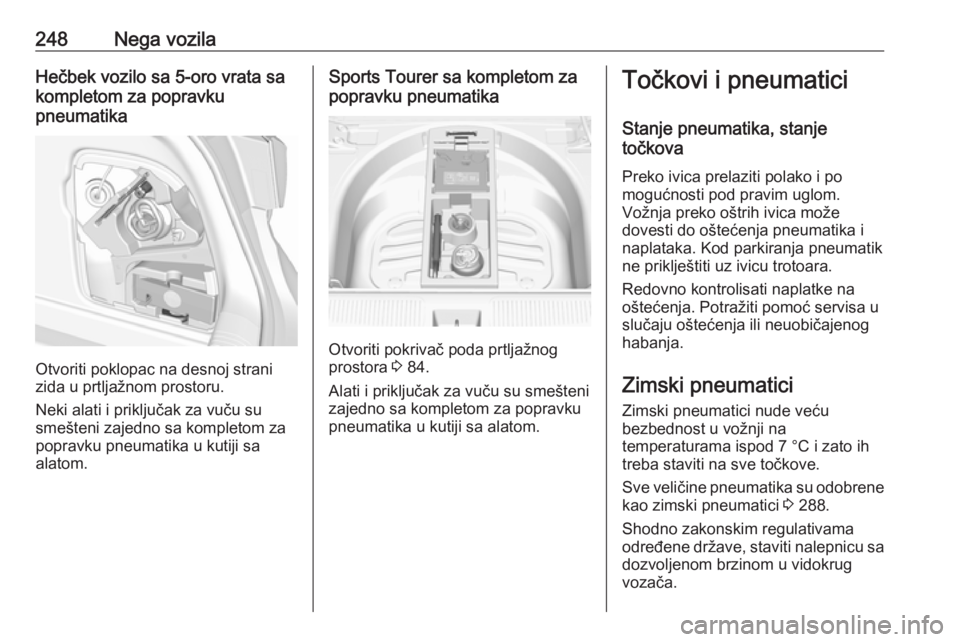

248Nega vozilaHečbek vozilo sa 5-oro vrata sa
kompletom za popravku
pneumatika
Otvoriti poklopac na desnoj strani
zida u prtljažnom prostoru.
Neki alati i priključak za vuču su
smešteni zajedno sa kompletom za
popravku pneumatika u kutiji sa
alatom.
Sports Tourer sa kompletom za
popravku pneumatika
Otvoriti pokrivač poda prtljažnog
prostora 3 84.
Alati i priključak za vuču su smešteni
zajedno sa kompletom za popravku
pneumatika u kutiji sa alatom.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih
treba staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 288.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.
