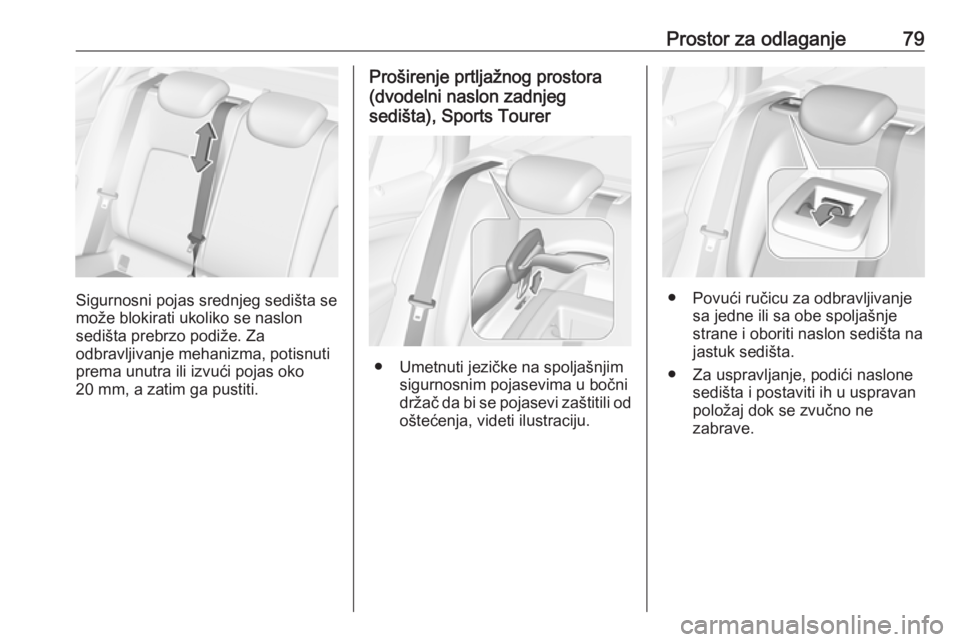

Prostor za odlaganje79
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Proširenje prtljažnog prostora
(dvodelni naslon zadnjeg
sedišta), Sports Tourer
● Umetnuti jezičke na spoljašnjim sigurnosnim pojasevima u bočni
držač da bi se pojasevi zaštitili od
oštećenja, videti ilustraciju.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
● Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne
zabrave.

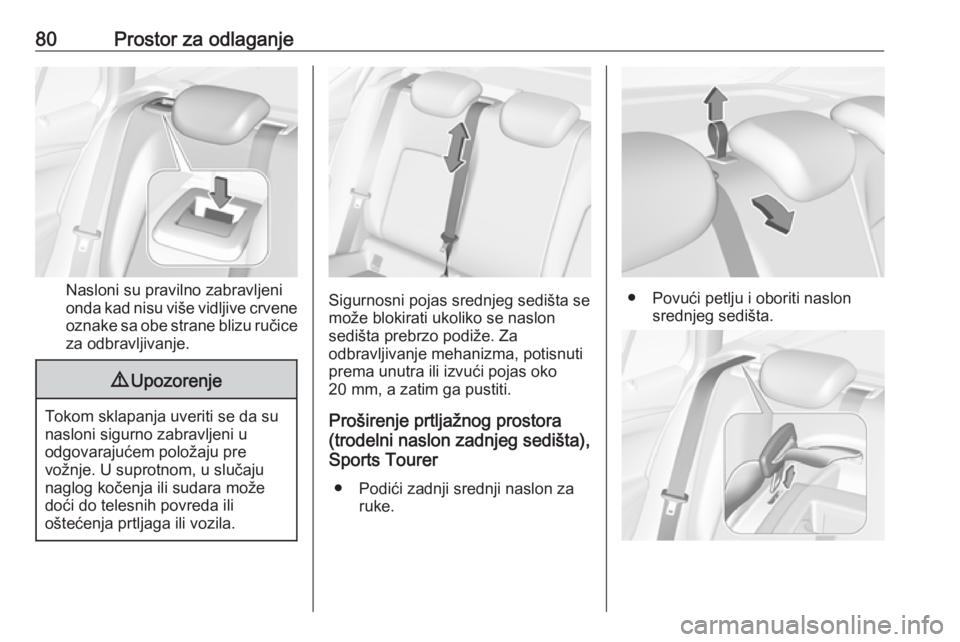

80Prostor za odlaganje
Nasloni su pravilno zabravljeni
onda kad nisu više vidljive crvene
oznake sa obe strane blizu ručice za odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Proširenje prtljažnog prostora
(trodelni naslon zadnjeg sedišta),
Sports Tourer
● Podići zadnji srednji naslon za ruke.● Povući petlju i oboriti naslonsrednjeg sedišta.

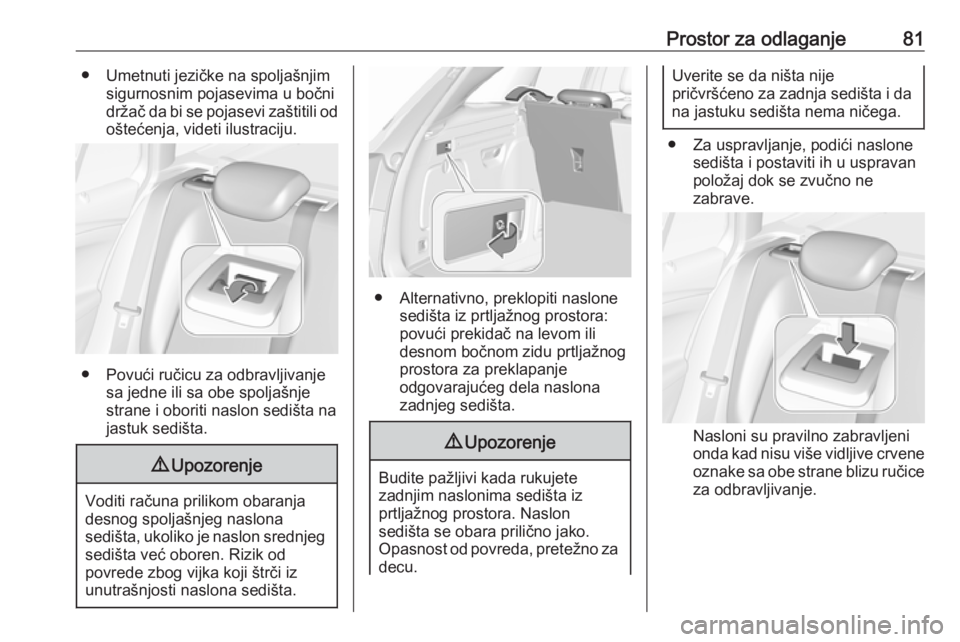

Prostor za odlaganje81● Umetnuti jezičke na spoljašnjimsigurnosnim pojasevima u bočni
držač da bi se pojasevi zaštitili od oštećenja, videti ilustraciju.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
9 Upozorenje
Voditi računa prilikom obaranja
desnog spoljašnjeg naslona
sedišta, ukoliko je naslon srednjeg sedišta već oboren. Rizik od
povrede zbog vijka koji štrči iz
unutrašnjosti naslona sedišta.
● Alternativno, preklopiti naslone sedišta iz prtljažnog prostora:
povući prekidač na levom ili
desnom bočnom zidu prtljažnog
prostora za preklapanje
odgovarajućeg dela naslona
zadnjeg sedišta.
9 Upozorenje
Budite pažljivi kada rukujete
zadnjim naslonima sedišta iz
prtljažnog prostora. Naslon
sedišta se obara prilično jako.
Opasnost od povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da
na jastuku sedišta nema ničega.
● Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne
zabrave.
Nasloni su pravilno zabravljeni
onda kad nisu više vidljive crvene
oznake sa obe strane blizu ručice za odbravljivanje.

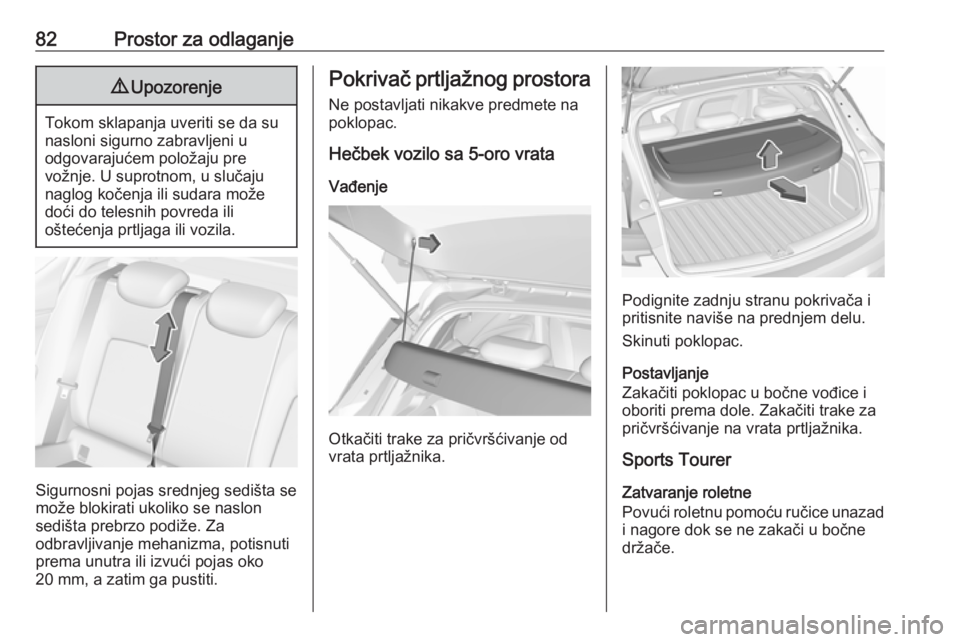

82Prostor za odlaganje9Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Hečbek vozilo sa 5-oro vrata
Vađenje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite zadnju stranu pokrivača i
pritisnite naviše na prednjem delu.
Skinuti poklopac.
Postavljanje
Zakačiti poklopac u bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer
Zatvaranje roletne
Povući roletnu pomoću ručice unazad i nagore dok se ne zakači u bočne
držače.

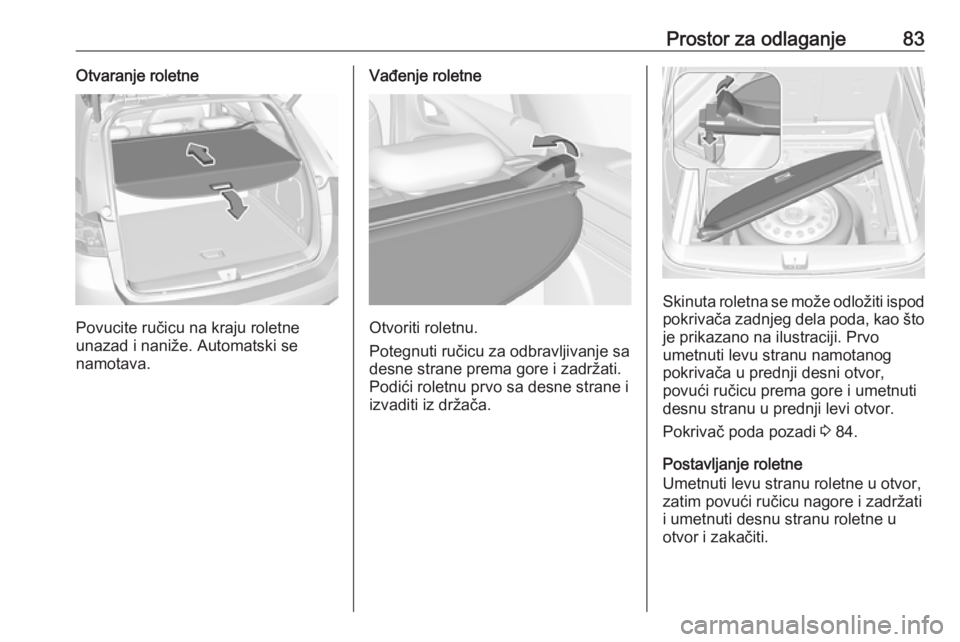

Prostor za odlaganje83Otvaranje roletne
Povucite ručicu na kraju roletne
unazad i naniže. Automatski se
namotava.
Vađenje roletne
Otvoriti roletnu.
Potegnuti ručicu za odbravljivanje sa
desne strane prema gore i zadržati. Podići roletnu prvo sa desne strane i
izvaditi iz držača.
Skinuta roletna se može odložiti ispod
pokrivača zadnjeg dela poda, kao što je prikazano na ilustraciji. Prvo
umetnuti levu stranu namotanog
pokrivača u prednji desni otvor,
povući ručicu prema gore i umetnuti
desnu stranu u prednji levi otvor.
Pokrivač poda pozadi 3 84.
Postavljanje roletne
Umetnuti levu stranu roletne u otvor,
zatim povući ručicu nagore i zadržati
i umetnuti desnu stranu roletne u
otvor i zakačiti.

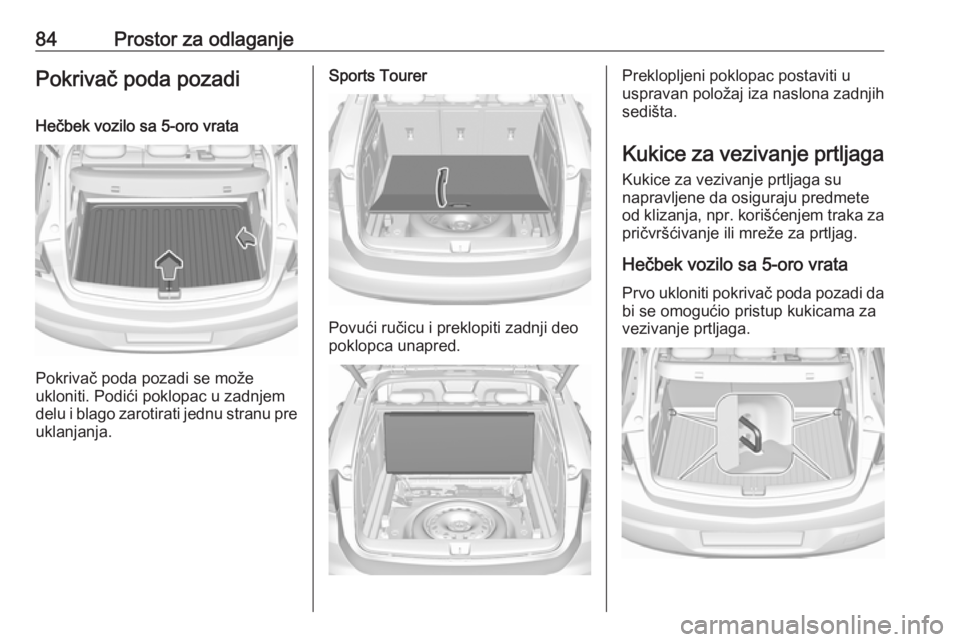

84Prostor za odlaganjePokrivač poda pozadiHečbek vozilo sa 5-oro vrata
Pokrivač poda pozadi se može
ukloniti. Podići poklopac u zadnjem
delu i blago zarotirati jednu stranu pre uklanjanja.
Sports Tourer
Povući ručicu i preklopiti zadnji deo
poklopca unapred.
Preklopljeni poklopac postaviti u
uspravan položaj iza naslona zadnjih
sedišta.
Kukice za vezivanje prtljaga Kukice za vezivanje prtljaga su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za
pričvršćivanje ili mreže za prtljag.
Hečbek vozilo sa 5-oro vrata
Prvo ukloniti pokrivač poda pozadi da
bi se omogućio pristup kukicama za
vezivanje prtljaga.

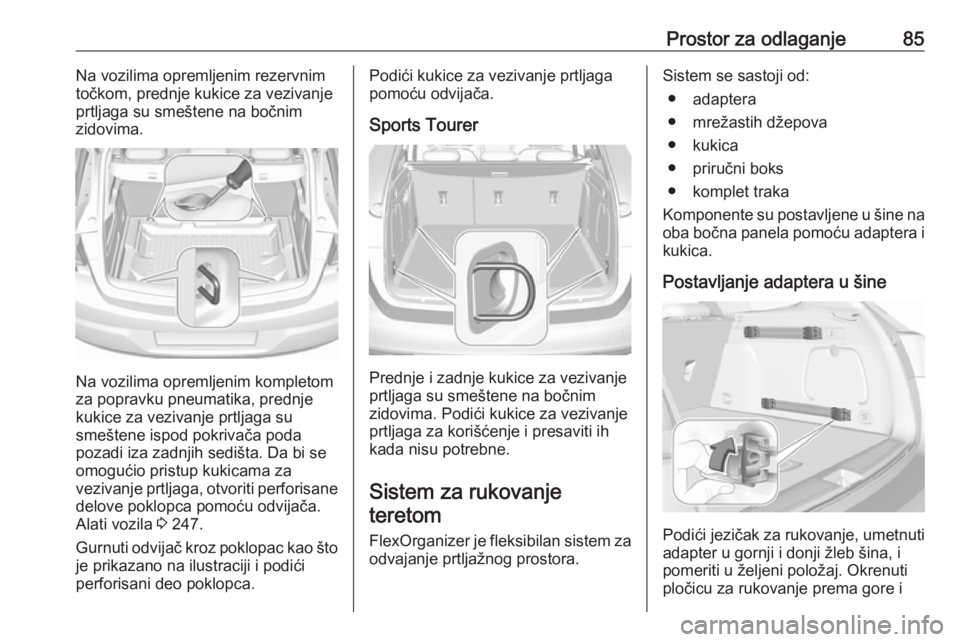

Prostor za odlaganje85Na vozilima opremljenim rezervnim
točkom, prednje kukice za vezivanje
prtljaga su smeštene na bočnim
zidovima.
Na vozilima opremljenim kompletom
za popravku pneumatika, prednje
kukice za vezivanje prtljaga su
smeštene ispod pokrivača poda
pozadi iza zadnjih sedišta. Da bi se
omogućio pristup kukicama za
vezivanje prtljaga, otvoriti perforisane
delove poklopca pomoću odvijača.
Alati vozila 3 247.
Gurnuti odvijač kroz poklopac kao što je prikazano na ilustraciji i podići
perforisani deo poklopca.
Podići kukice za vezivanje prtljaga
pomoću odvijača.
Sports Tourer
Prednje i zadnje kukice za vezivanje
prtljaga su smeštene na bočnim
zidovima. Podići kukice za vezivanje prtljaga za korišćenje i presaviti ih
kada nisu potrebne.
Sistem za rukovanjeteretom
FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od:
● adaptera
● mrežastih džepova
● kukica
● priručni boks
● komplet traka
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i

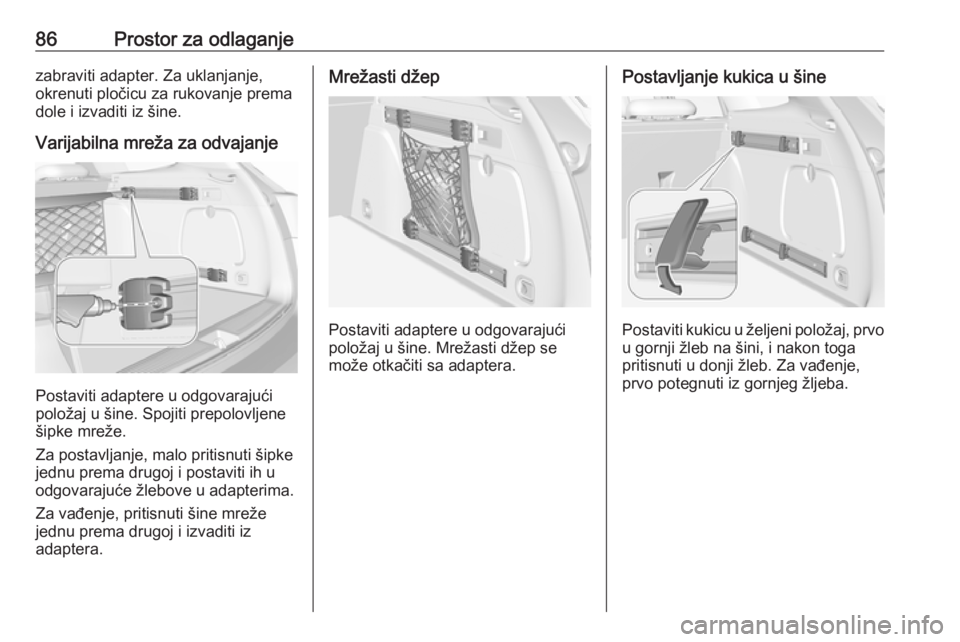

86Prostor za odlaganjezabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žleb na šini, i nakon toga
pritisnuti u donji žleb. Za vađenje,
prvo potegnuti iz gornjeg žljeba.

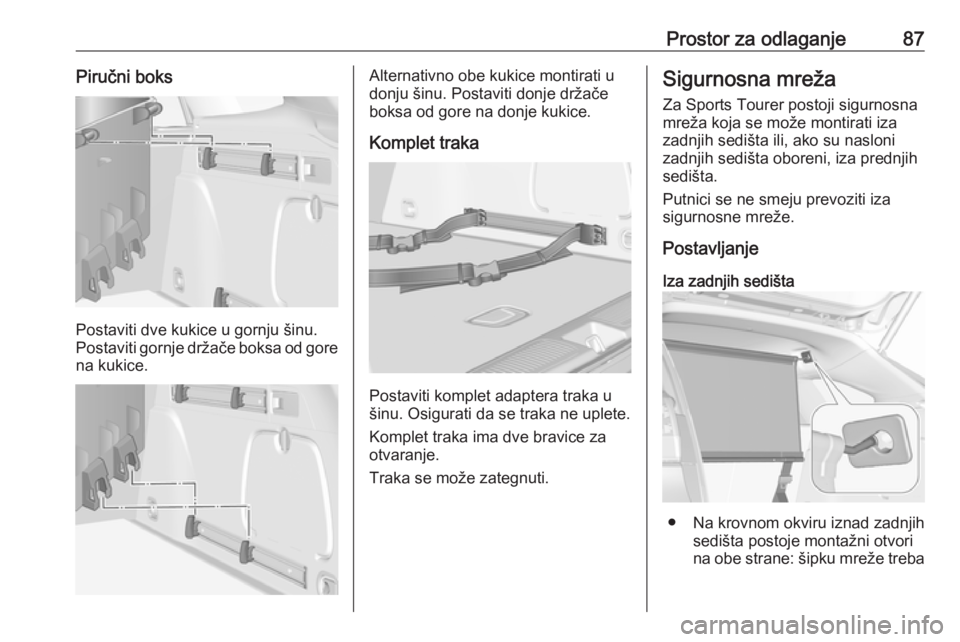

Prostor za odlaganje87Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.
Sigurnosna mreža
Za Sports Tourer postoji sigurnosna
mreža koja se može montirati iza
zadnjih sedišta ili, ako su nasloni
zadnjih sedišta oboreni, iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Na krovnom okviru iznad zadnjih sedišta postoje montažni otvori
na obe strane: šipku mreže treba

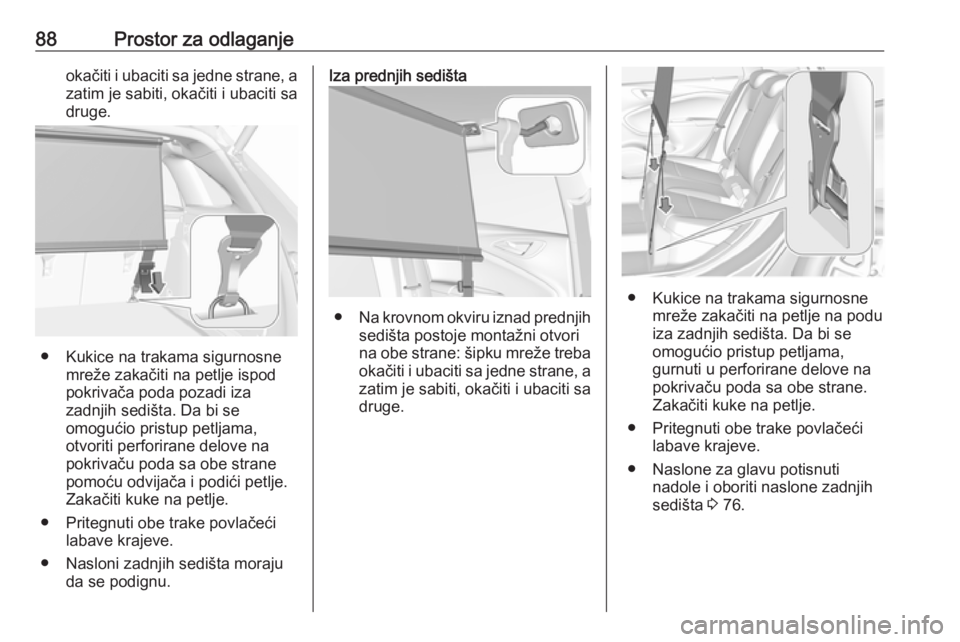

88Prostor za odlaganjeokačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Kukice na trakama sigurnosne mreže zakačiti na petlje ispod
pokrivača poda pozadi iza
zadnjih sedišta. Da bi se
omogućio pristup petljama,
otvoriti perforirane delove na
pokrivaču poda sa obe strane
pomoću odvijača i podići petlje.
Zakačiti kuke na petlje.
● Pritegnuti obe trake povlačeći labave krajeve.
● Nasloni zadnjih sedišta moraju da se podignu.
Iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Kukice na trakama sigurnosne mreže zakačiti na petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup petljama,
gurnuti u perforirane delove na
pokrivaču poda sa obe strane.
Zakačiti kuke na petlje.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 76.
