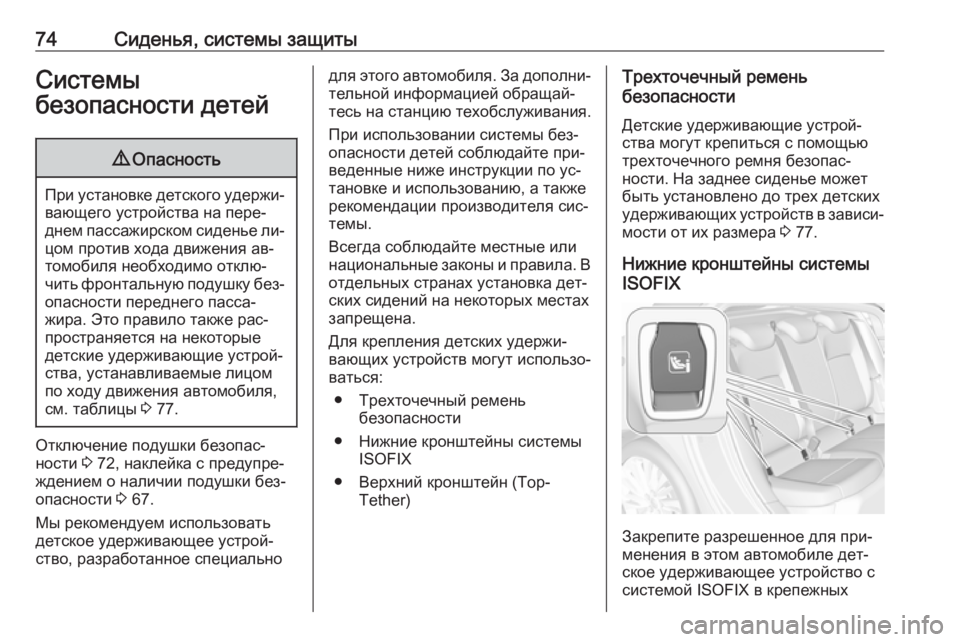

74Сиденья, системы защитыСистемы
безопасности детей9 Опасность
При установке детского удержи‐
вающего устройства на пере‐
днем пассажирском сиденье ли‐
цом против хода движения ав‐
томобиля необходимо отклю‐
чить фронтальную подушку без‐
опасности переднего пасса‐
жира. Это правило также рас‐
пространяется на некоторые
детские удерживающие устрой‐
ства, устанавливаемые лицом
по ходу движения автомобиля,
см. таблицы 3 77.
Отключение подушки безопас‐
ности 3 72, наклейка с предупре‐
ждением о наличии подушки без‐
опасности 3 67.
Мы рекомендуем использовать
детское удерживающее устрой‐
ство, разработанное специально
для этого автомобиля. За дополни‐
тельной информацией обращай‐
тесь на станцию техобслуживания.
При использовании системы без‐
опасности детей соблюдайте при‐
веденные ниже инструкции по ус‐
тановке и использованию, а также
рекомендации производителя сис‐
темы.
Всегда соблюдайте местные или национальные законы и правила. В отдельных странах установка дет‐
ских сидений на некоторых местах
запрещена.
Для крепления детских удержи‐
вающих устройств могут использо‐ ваться:
● Трехточечный ремень безопасности
● Нижние кронштейны системы ISOFIX
● Верхний кронштейн (Top- Tether)Трехточечный ремень
безопасности
Детские удерживающие устрой‐
ства могут крепиться с помощью
трехточечного ремня безопас‐
ности. На заднее сиденье может
быть установлено до трех детских
удерживающих устройств в зависи‐
мости от их размера 3 77.
Нижние кронштейны системы
ISOFIX
Закрепите разрешенное для при‐
менения в этом автомобиле дет‐
ское удерживающее устройство с
системой ISOFIX в крепежных

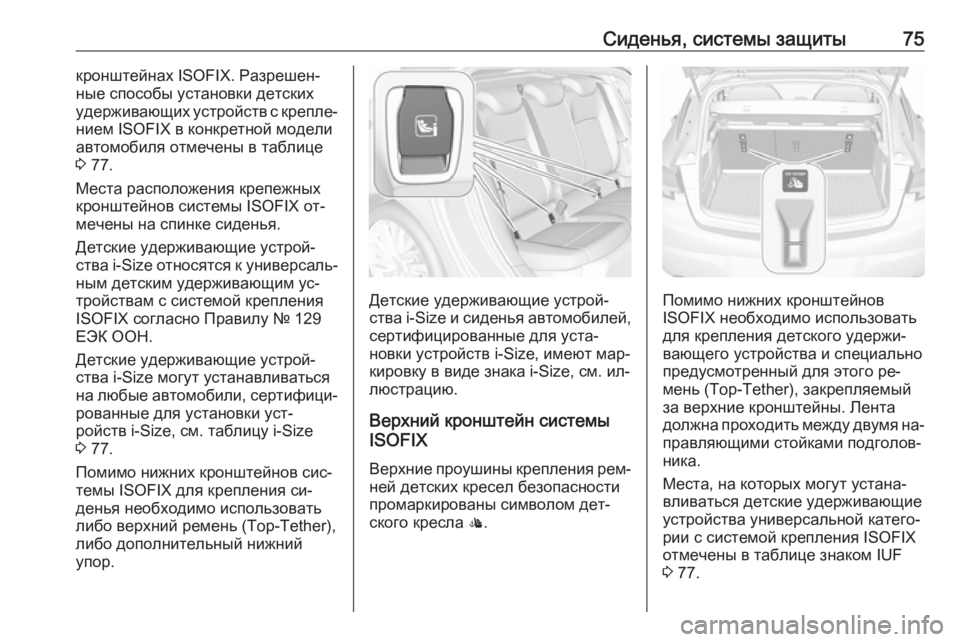

Сиденья, системы защиты75кронштейнах ISOFIX. Разрешен‐
ные способы установки детских
удерживающих устройств с крепле‐
нием ISOFIX в конкретной модели
автомобиля отмечены в таблице
3 77.
Места расположения крепежных
кронштейнов системы ISOFIX от‐
мечены на спинке сиденья.
Детские удерживающие устрой‐
ства i-Size относятся к универсаль‐
ным детским удерживающим ус‐ тройствам с системой крепления
ISOFIX согласно Правилу № 129
ЕЭК ООН.
Детские удерживающие устрой‐
ства i-Size могут устанавливаться
на любые автомобили, сертифици‐ рованные для установки уст‐
ройств i-Size, см. таблицу i-Size
3 77.
Помимо нижних кронштейнов сис‐
темы ISOFIX для крепления си‐
денья необходимо использовать
либо верхний ремень (Top-Tether),
либо дополнительный нижний
упор.
Детские удерживающие устрой‐
ства i-Size и сиденья автомобилей,
сертифицированные для уста‐
новки устройств i-Size, имеют мар‐
кировку в виде знака i-Size, см. ил‐
люстрацию.
Верхний кронштейн системы
ISOFIX
Верхние проушины крепления рем‐
ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.Помимо нижних кронштейнов
ISOFIX необходимо использовать
для крепления детского удержи‐
вающего устройства и специально
предусмотренный для этого ре‐
мень (Top-Tether), закрепляемый
за верхние кронштейны. Лента
должна проходить между двумя на‐
правляющими стойками подголов‐
ника.
Места, на которых могут устана‐
вливаться детские удерживающие
устройства универсальной катего‐
рии с системой крепления ISOFIX
отмечены в таблице знаком IUF 3 77.

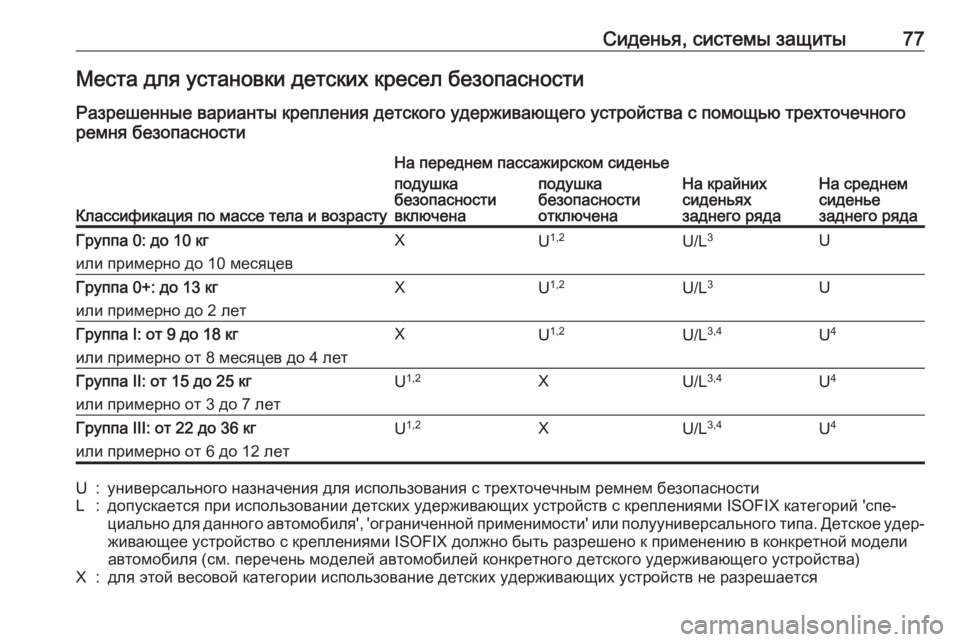

Сиденья, системы защиты77Места для установки детских кресел безопасности
Разрешенные варианты крепления детского удерживающего устройства с помощью трехточечного
ремня безопасности
Классификация по массе тела и возрасту
На переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевXU 1,2U/L 3UГруппа 0+: до 13 кг
или примерно до 2 летXU 1,2U/L 3UГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летXU 1,2U/L 3,4U4Группа II: от 15 до 25 кг
или примерно от 3 до 7 летU 1,2XU/L 3,4U4Группа III: от 22 до 36 кг
или примерно от 6 до 12 летU 1,2XU/L 3,4U4U:универсального назначения для использования с трехточечным ремнем безопасностиL:допускается при использовании детских удерживающих устройств с креплениями ISOFIX категорий 'спе‐
циально для данного автомобиля', 'ограниченной применимости' или полууниверсального типа. Детское удер‐ живающее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)X:для этой весовой категории использование детских удерживающих устройств не разрешается

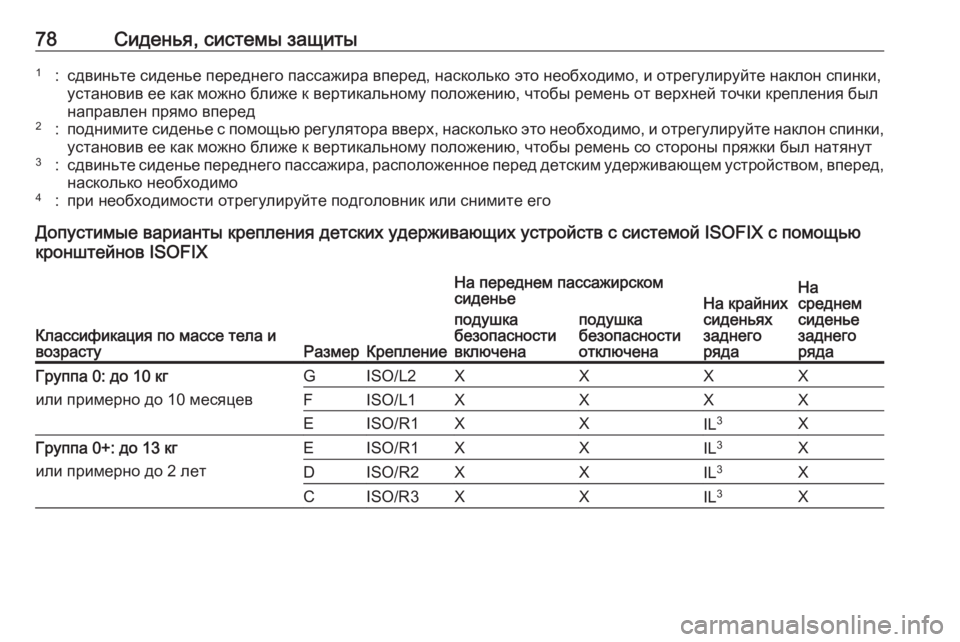

78Сиденья, системы защиты1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки,
установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед,
насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Допустимые варианты крепления детских удерживающих устройств с системой ISOFIX с помощью
кронштейнов ISOFIX
Классификация по массе тела и возрастуРазмерКрепление
На переднем пассажирском
сиденье
На крайних
сиденьях
заднего
рядаНа
среднем
сиденье
заднего
рядаподушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XXIL 3XDISO/R2XXIL 3XCISO/R3XXIL3X

Сиденья, системы защиты79
Классификация по массе тела и
возрастуРазмерКрепление
На переднем пассажирском
сиденье
На крайних
сиденьях
заднего
рядаНа
среднем
сиденье
заднего
рядаподушка
безопасности
включенаподушка
безопасности
отключена
Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4
летDISO/R2XXIL 3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГруппа II: от 15 до 25 кг
или примерно от 3 до 7 летXXIL 3,4XГруппа III: от 22 до 36 кг
или примерно от 6 до 12 летXXIL 3,4XIL:допускается при использовании детских удерживающих устройств
ISOFIX, разработанных специально для
данного автомобиля, "ограниченной применяемости" или "полууниверсального" типа. Детское удерживаю‐ щее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели авто‐
мобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐ нии движения автомобиля, универсальной категории, предназначенные для применения для данного вес‐
ового классаX:для этой весовой категории использование детских удерживающих устройств ISOFIX не допускается

80Сиденья, системы защиты1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки,установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был
натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, впе‐
ред, насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кгE - ISO/R1:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для ма‐ леньких детей в весовой категории до 13 кгF- ISO/L1:обращенное влево детское удерживающее устройство (переносная люлька)G - ISO/L2:обращенное вправо детское удерживающее устройство (переносная люлька)

Сиденья, системы защиты81Допустимые варианты крепления детских удерживающих устройств с системой i-Size с помощью
кронштейнов ISOFIXНа переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаДетские удерживающие
устройства с системой i-SizeXXi - UXi - U:допускается при использовании устанавливаемого лицом по ходу или против движения детского удержи‐
вающего устройства i-Size универсального типаX:детские удерживающие устройства i-Size универсального типа не могут устанавливаться на это сиденье
