OPEL ASTRA K 2016.5 Посібник з експлуатації (in Ukrainian)

Зберігання89

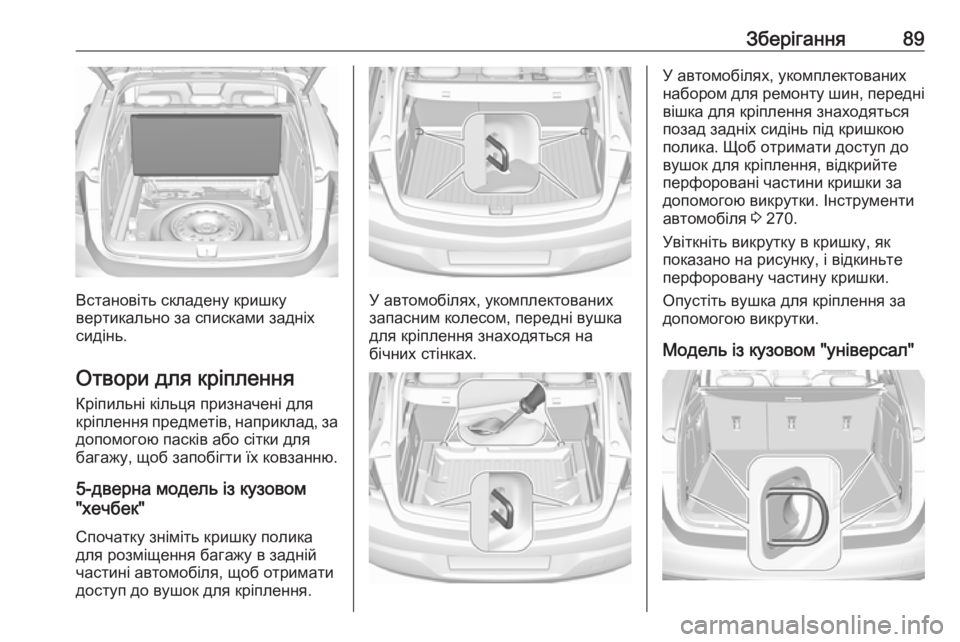

Встановіть складену кришку
вертикально за списками задніх
сидінь.
Отвори для кріплення Кріпильні кільця призначені для
кріплення предметів, наприклад, за
допомогою пасків або сітки для багажу, щоб запобігти їх ковзанню.
5-дверна модель із кузовом
"хечбек"
Спочатку зніміть кришку полика
для розміщення багажу в задній
частині автомобіля, щоб отримати
доступ до вушок для кріплення.У автомобілях, укомплектованих
запасним колесом, передні вушка
для кріплення знаходяться на
бічних стінках.
У автомобілях, укомплектованих
набором для ремонту шин, передні
вішка для кріплення знаходяться
позад задніх сидінь під кришкою
полика. Щоб отримати доступ до
вушок для кріплення, відкрийте
перфоровані частини кришки за
допомогою викрутки. Інструменти
автомобіля 3 270.
Увіткніть викрутку в кришку, як
показано на рисунку, і відкиньте
перфоровану частину кришки.
Опустіть вушка для кріплення за
допомогою викрутки.
Модель із кузовом "універсал"

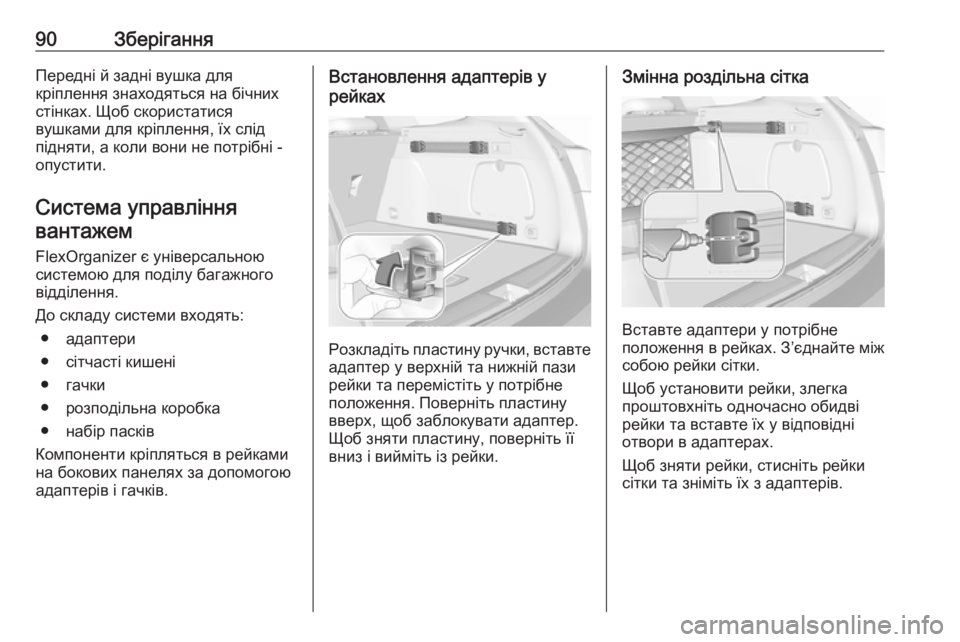

90ЗберіганняПередні й задні вушка для
кріплення знаходяться на бічних
стінках. Щоб скористатися
вушками для кріплення, їх слід
підняти, а коли вони не потрібні -
опустити.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ● адаптери
● сітчасті кишені
● гачки
● розподільна коробка
● набір пасків
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.

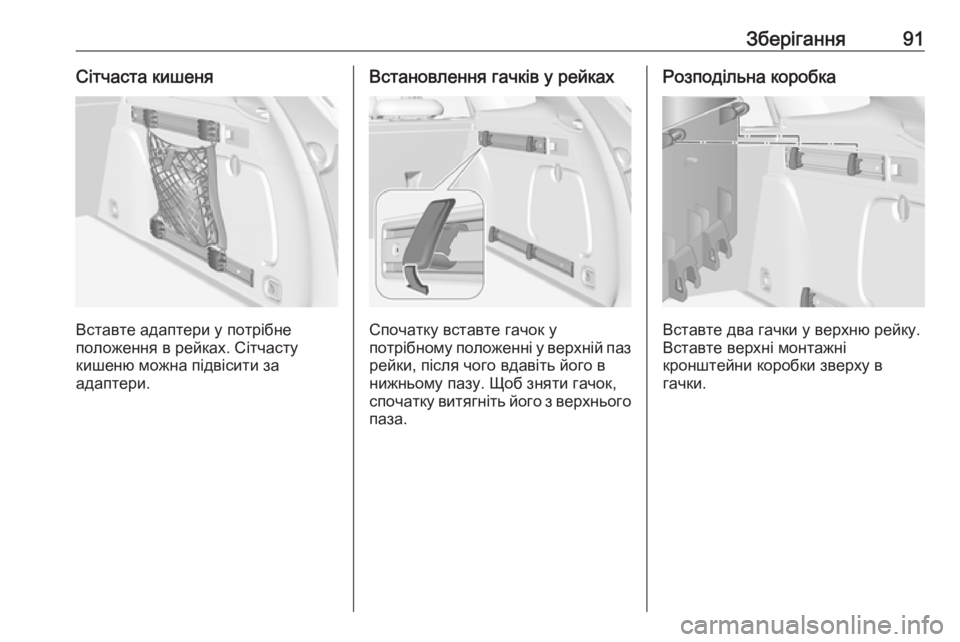

Зберігання91Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Розподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.

92Зберігання
Або можна встановити обидва
гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.
Набір пасків
Вставте адаптери системи пасків в
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Сітка безпеки
Сітка безпеки постачається в
комплекті з моделлю з кузовом
"універсал". Сітку можна
встановлювати позаду задніх
сидінь або ж позаду передніх, якщо спинки задніх сидінь складені.
Не можна перевозити пасажирів засіткою безпеки.
Встановлення
Позаду задніх сидінь
● У рамі даху над задніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього притисніть
рейку з іншого боку й підвісьте
її та закріпіть.

Зберігання93

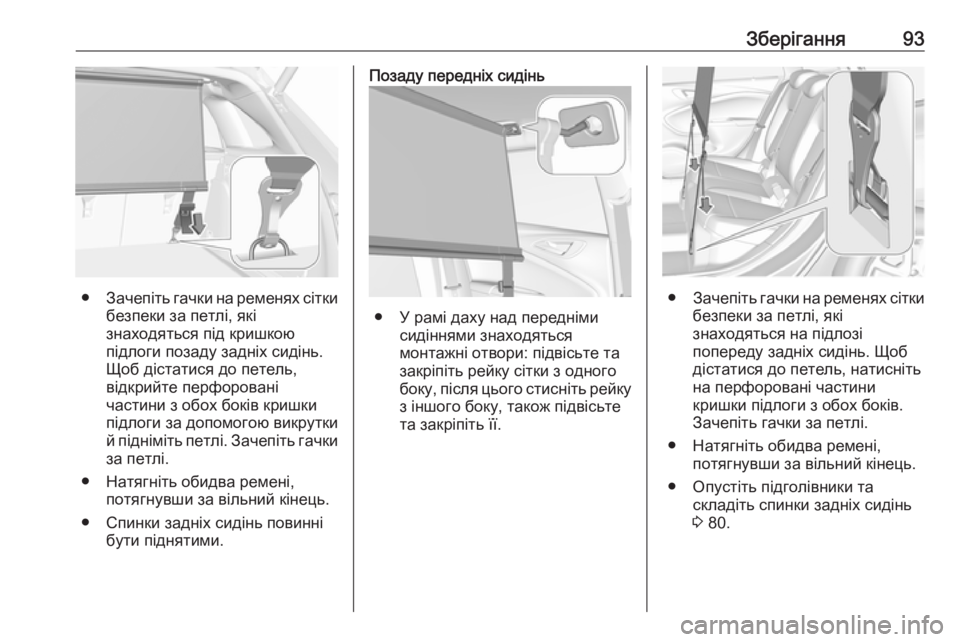

●Зачепіть гачки на ременях сітки
безпеки за петлі, які
знаходяться під кришкою
підлоги позаду задніх сидінь.
Щоб дістатися до петель,
відкрийте перфоровані
частини з обох боків кришки
підлоги за допомогою викрутки
й підніміть петлі. Зачепіть гачки за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Спинки задніх сидінь повинні бути піднятими.
Позаду передніх сидінь
● У рамі даху над переднімисидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Зачепіть гачки на ременях сітки
безпеки за петлі, які
знаходяться на підлозі
попереду задніх сидінь. Щоб
дістатися до петель, натисніть
на перфоровані частини
кришки підлоги з обох боків.
Зачепіть гачки за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 80.

94ЗберіганняУсунення
Щоб звільнити ремені, потягніть з
обох боків язички натягувачів.
Витягніть гачки з отворів.
Витягніть стрижні сітки безпеки з
кріплень в рамі даху.
Згорніть сітку та зафіксуйте її за допомогою ременя.
Зберігання Згорнуту сітку безпеки можна
зберігати під задньою кришкою підлоги 3 88.
Знак аварійної зупинки
5-дверний хетчбек
Зберігайте знак аварійної зупинки в
заглибленні під дверима багажного
відділення.
Модель із кузовом "універсал"
Зберігайте знак аварійної зупинки в
заглибленні під кришкою підлоги
багажного відділення з лівого чи
правого боку.
Медична аптечка
Зберігайте медичну аптечку у
відділенні, яке знаходиться в лівій
панелі.

Зберігання95
На рисунку показано 5-дверну
модель з кузовом "хетчбек".
Щоб відкрити відділення, зніміть з
нього кришку.
На рисунку показано модель з
кузовом "універсал".
Щоб відкрити кришку, поверніть ручку.Система багажника
для даху
Багажник на дахуІз міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію зверніться
по допомогу на станцію технічного обслуговування.

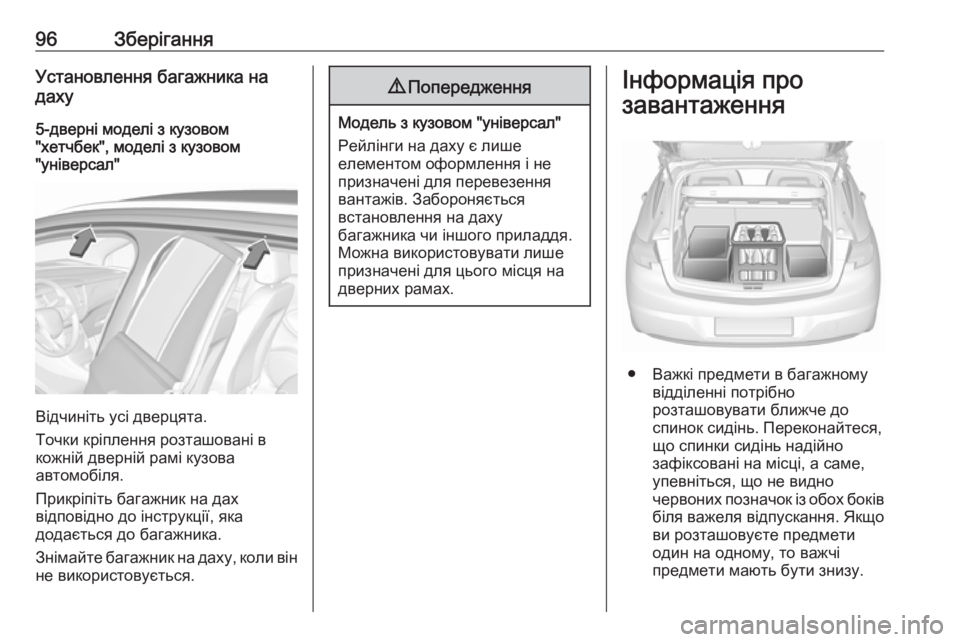

96ЗберіганняУстановлення багажника на
даху
5-дверні моделі з кузовом
"хетчбек", моделі з кузовом
"універсал"
Відчиніть усі дверцята.
Точки кріплення розташовані в
кожній дверній рамі кузова
автомобіля.
Прикріпіть багажник на дах
відповідно до інструкції, яка
додається до багажника.
Знімайте багажник на даху, коли він
не використовується.
9 Попередження
Модель з кузовом "універсал"
Рейлінги на даху є лише
елементом оформлення і не
призначені для перевезення
вантажів. Забороняється
встановлення на даху
багажника чи іншого приладдя.
Можна використовувати лише
призначені для цього місця на
дверних рамах.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки сидінь надійно
зафіксовані на місці, а саме,
упевніться, що не видно
червоних позначок із обох боків біля важеля відпускання. Якщо
ви розташовуєте предмети
один на одному, то важчі
предмети мають бути знизу.

Зберігання97● Зафіксуйте предмети задопомогою пасків із комплекту
отворів для кріплення 3 89.
● Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
● Під час транспортування предметів у багажному
відділенні спинки задніх сидінь
не повинні бути нахилені
вперед.
● Вантаж не має виступати над верхнім краєм спинок.
● Модель з кузовом "універсал": встановлюйте сітку безпеки під
час перевезення речей у
багажному відділенні.
● Забороняється класти будь-які предмети на кришку багажноговідділення чи панель приладів,
а також закривати датчик на
верхній частині панелі
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектораабо обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно
закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку 3 302) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть
дані для свого автомобіля в
таблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Їзда з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
керування автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Допустиме навантаження на
дах становить 75 кг.
Навантаження на дах включає

98Зберіганняв себе сумарну вагу багажниката вантажу.
